Предохранители Suzuki Grand Vitara

Предохранители — это функциональные элементы электрической системы любого транспортного средства, цель которых — предотвратить возможность выхода из строя автомобильного оборудования из-за скачков напряжения или разрыва контактов.

В Suzuki Grand Vitara используется сложная система блоков предохранителей, которая может вызвать проблемы у многих водителей при обслуживании автомобиля. К счастью, с подробной маркировкой элементов в блоках предохранителей, любой может починить автомобиль.

Видео:Сузуки гранд Витара замена предохранителейСкачать

Маркировка предохранителей

Заводская маркировка реле и предохранителей на Suzuki Grand Vitara соответствует европейским стандартам, поэтому в большинстве случаев они имеют маркировку с последовательными номерами.

расшифровать предохранители и узнать функциональное назначение каждого элемента в агрегате можно, сравнив отмеченный номер с данными в таблице ниже.

важно знать! Перед покупкой или при последующем обслуживании Сузуки Гранд Витара следует помнить, что главные блоки предохранителей в салоне и моторном отсеке не имеют монтажных пазов для установки дополнительных предохранителей под вспомогательное оборудование. Если вы хотите подключиться и обезопасить себя от скачков напряжения, сторонним гаджетам придется полностью разобрать блок и повторно использовать системы предохранителей.

В случае острой необходимости рекомендуется доверить эту процедуру профессиональным механикам, иначе основное электрооборудование и цепи могут быть подключены неправильно, что в ближайшее время приведет к короткому замыканию и дорогостоящему ремонту.

Видео:где находяться предохранители в салоне на suzuki grand vitaraСкачать

Замена предохранителей своими руками

Разобравшись с номерами маркировки всех элементов в общих блоках, можно приступать к диагностике и ремонту самих предохранителей. Сама процедура не сложная и может проводиться свободно одной парой рук со стандартным набором инструментов — требуется всего 15 минут свободного времени, а также доступ к плоской отвертке и плоскогубцам.

вы можете заменить неисправные предохранители ремонтируемыми конфигурациями на Suzuki Grand Vitara в соответствии со следующими инструкциями:

• В первую очередь необходимо отключить все клеммы аккумулятора, чтобы снять напряжение с электрических цепей автомобиля. Помните, что замена компонентов с подключенным аккумулятором может вызвать короткое замыкание, которое приведет к выходу из строя предохранителей или оборудования нового автомобиля. Для надежности рекомендуется отключить обе клеммы аккумулятора;
• Обесточив цепь под капотом автомобиля, нужно найти монтажный блок, внутри которого будет отдельный блок предохранителей. Для беспрепятственного доступа к обоим блокам потребуется плоской отверткой открутить крепежные болты или снять пластиковые заглушки — это зависит от года выпуска и комплектации автомобиля. Если на блоках есть пластиковые заглушки, важно не повредить механизмы запирания, иначе система перестанет герметизировать;

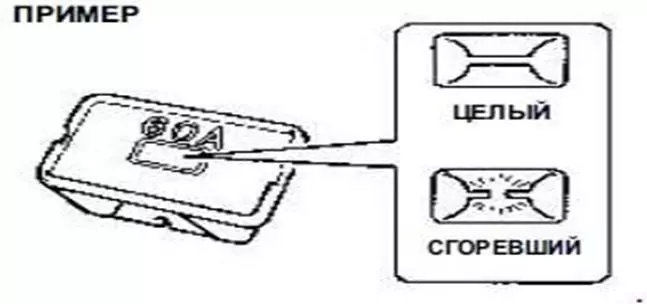

• Далее нужно осмотреть все предохранители на предмет неисправности. Неработающий предохранитель покажет признаки плавления на корпусе элемента, а внутренняя изогнутая проволока будет полностью деформирована. Рекомендуется снимать предохранители с помощью плоскогубцев или специального съемника, который часто идет в комплекте с самими комплектующими;
• После демонтажа всех неисправных компонентов установите новые детали, слегка надавив на элемент до появления характерного щелчка;
• Собрав монтажный блок, войдите внутрь автомобиля, где кабина будет слева от руля. Функциональное назначение салона — защита вспомогательного оборудования и функций оборудования автомобиля от перенапряжения. Процедура замены предохранителей такая же, как описано выше.

После замены обязательно подключите аккумулятор и проверьте все функции автомобиля, чтобы убедиться в его работоспособности, прежде чем начинать прямую работу.

Видео:сузуки гранд витара - электрика.Скачать

Предохранители и реле Suzuki Grand Vitara 98-06

Рассмотрены автомобили 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 года выпуска.

Расположение монтажных блоков под капотом и внутри автомобиля.

Расположение предохранителей и реле в моторном отсеке.

Расшифровка:

Блок предохранителей — моторный отсек.

Расшифровка:

Расшифровка:

Тип 3.

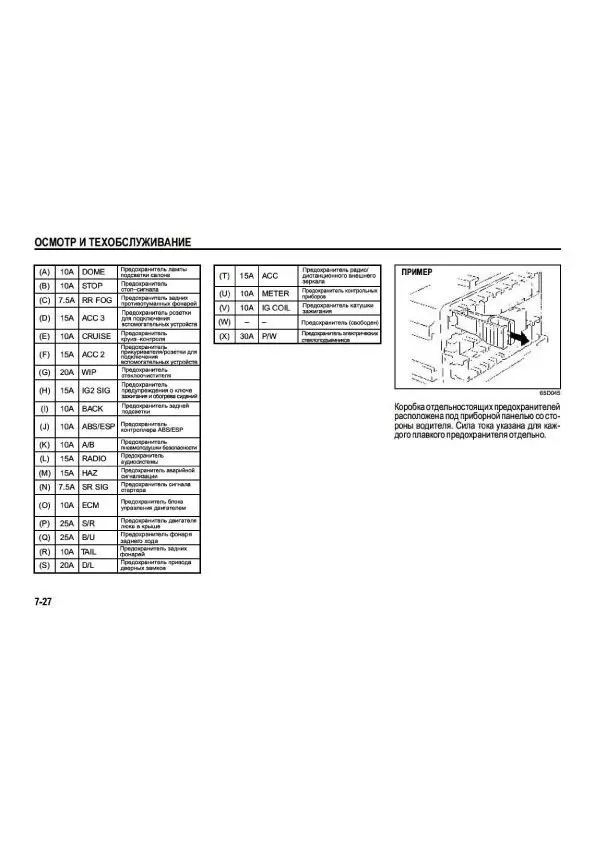

Блок предохранителей и реле в салоне.

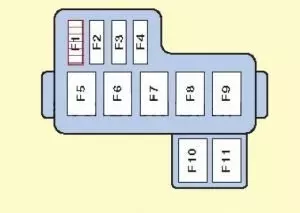

Блок предохранителей типа 1.

Расшифровка:

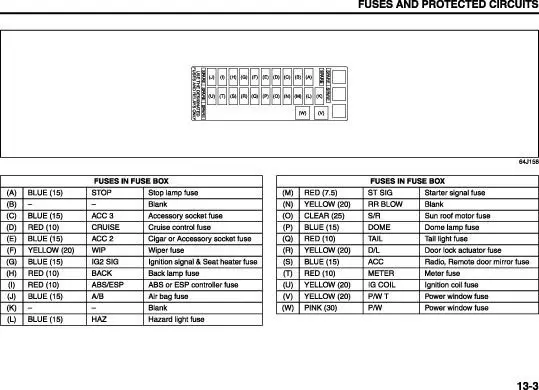

Блок предохранителей — тип щитка приборов 2.

Видео:Как добраться до предохранителей в салоне Сузуки Витара.Скачать

Предохранители Suzuki Grand Vitara

Предохранители — это функциональные элементы электрической системы любого транспортного средства, цель которых — предотвратить возможность выхода из строя автомобильного оборудования из-за скачков напряжения или разрыва контактов.

Видео:замена предохранителя левого водительского прикуривателя suzuki grand vitara + иксперементСкачать

Маркировка предохранителей

Заводская маркировка реле и предохранителей на Suzuki Grand Vitara соответствует европейским стандартам, поэтому в большинстве случаев они имеют маркировку с последовательными номерами.

расшифровать предохранители и узнать функциональное назначение каждого элемента в агрегате можно, сравнив отмеченный номер с данными в таблице ниже.

важно знать! Перед покупкой или при последующем обслуживании Сузуки Гранд Витара следует помнить, что главные блоки предохранителей в салоне и моторном отсеке не имеют монтажных пазов для установки дополнительных предохранителей под вспомогательное оборудование. Если вы хотите подключиться и обезопасить себя от скачков напряжения, сторонним гаджетам придется полностью разобрать блок и повторно использовать системы предохранителей.

В случае острой необходимости рекомендуется доверить эту процедуру профессиональным механикам, иначе основное электрооборудование и цепи могут быть подключены неправильно, что в ближайшее время приведет к короткому замыканию и дорогостоящему ремонту.

Видео:Suzuki grand vitara, замена предохранителяСкачать

Замена предохранителей своими руками

Разобравшись с номерами маркировки всех элементов в общих блоках, можно приступать к диагностике и ремонту самих предохранителей. Сама процедура не сложная и может проводиться свободно одной парой рук со стандартным набором инструментов — требуется всего 15 минут свободного времени, а также доступ к плоской отвертке и плоскогубцам.

вы можете заменить неисправные предохранители ремонтируемыми конфигурациями на Suzuki Grand Vitara в соответствии со следующими инструкциями:

• В первую очередь необходимо отключить все клеммы аккумулятора, чтобы снять напряжение с электрических цепей автомобиля. Помните, что замена компонентов с подключенным аккумулятором может вызвать короткое замыкание, которое приведет к выходу из строя предохранителей или оборудования нового автомобиля. Для надежности рекомендуется отключить обе клеммы АКБ,
• Обесточив цепь под капотом автомобиля, нужно найти монтажный блок, внутри которого будет отдельный блок предохранителей. Для беспрепятственного доступа к обоим блокам потребуется плоской отверткой открутить крепежные болты или снять пластиковые заглушки — это зависит от года выпуска и комплектации автомобиля. Если на блоках есть пластиковые заглушки, важно не повредить механизмы запирания, иначе система перестанет герметизировать,
• Далее нужно осмотреть все предохранители на предмет неисправности. Неработающий предохранитель покажет признаки плавления на корпусе элемента, а внутренняя изогнутая проволока будет полностью деформирована. Рекомендуется снимать предохранители с помощью плоскогубцев или специального съемника, который часто идет в комплекте с самими компонентами,
• Разобрав все неисправные компоненты, установите новые детали, слегка надавив на элемент до появления характерного щелчка,
• Собрав монтажный блок, войдите внутрь автомобиля, где кабина будет слева от руля. Функциональное назначение салона — защита вспомогательного оборудования и функций оборудования автомобиля от перенапряжения. Процедура замены предохранителей такая же, как описано выше.

После замены обязательно подключите аккумулятор и проверьте все функции автомобиля, чтобы убедиться в его работоспособности, прежде чем начинать прямую работу.

Видео:Не запускается двиг. Suzuki Grand Vitara ч.2. Сгорел 39-й предохранитель! Но почему?Скачать

Предохранитель омывателя сузуки гранд витара

Автомобили рассмотрены новые grand vitara 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 модельного года.

Расположение блоков крепления предохранителей в салоне и моторном отсеке.

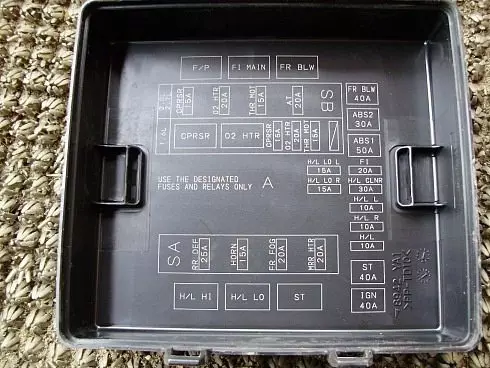

Расположение предохранителей и реле в монтажном блоке моторного отсека.

Реле дальнего света

Реле ближнего света

Реле электромагнитной муфты компрессора кондиционера

Реле нагревателя датчика кислорода

Реле топливного насоса

Реле управления двигателем

Реле электродвигателя вентилятора системы отопления

(25A) Обогрев заднего стекла

(15A) Звуковой сигнал

(20A) Противотуманная фара

(20A) Боковые зеркала с подогревом

(15A) Компрессор кондиционера

(20А) Подогреваемый кислородный датчик

(15A) Двигатель дроссельной заслонки

Обычные предохранители, ни разу не включились в Витарике Перегорел один 🙂 Не то чтобы раньше что-то делал, наоборот снял обшивку пассажирской двери и увидел отключившуюся фишку и безуспешно замерил в ней напряжение. КЗ а машина сдохла, совсем сдохла, ничего не работает, ни зажигание, ни гемоболизатор, ни сигналка.
Я помню, как увидел блок предохранителей под капотом и добрался до него.

Надписи не очень убедительны, ну пару предохранителей вырезал пинцетом догадываться, проверял как и целые.
Я пошел искать перевод их значения на человеческий язык.

Но без инструкции вы узнаете, для чего нужен предохранитель, что невозможно.

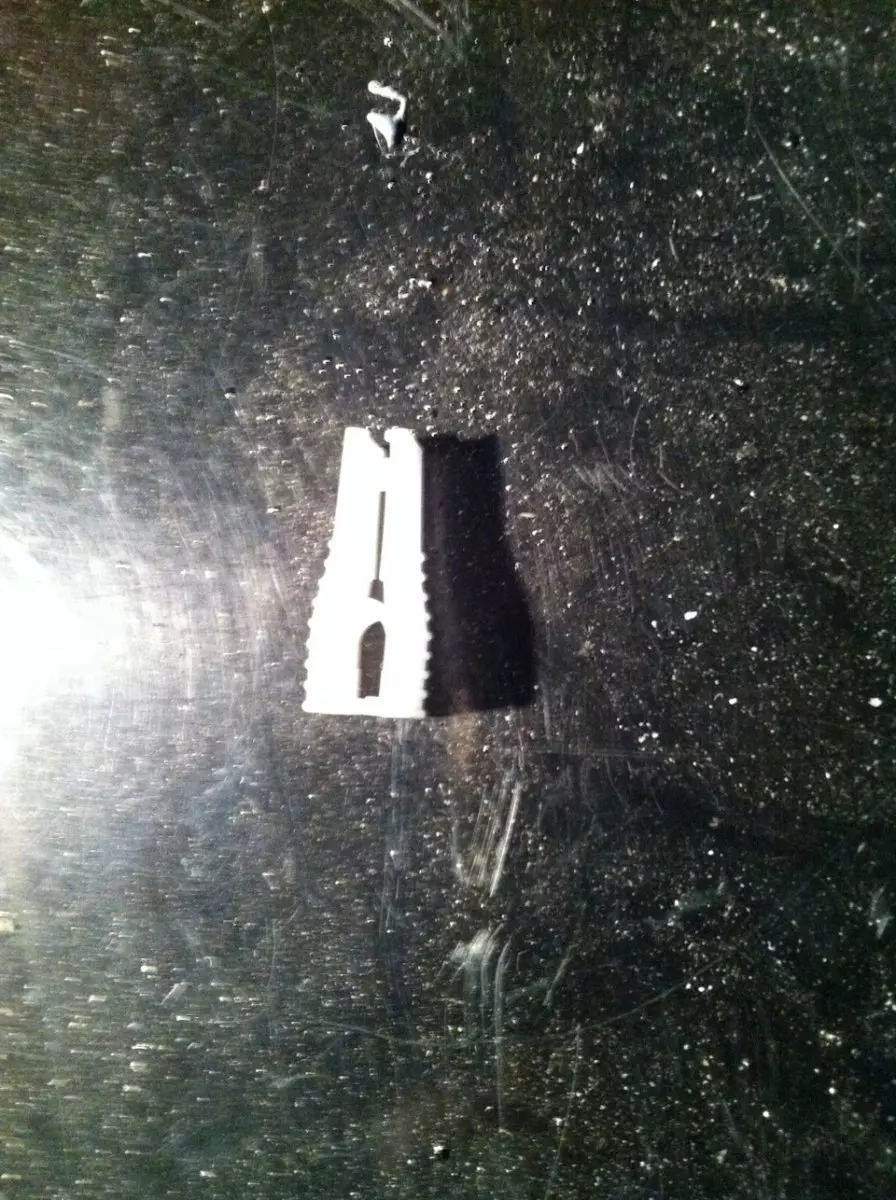

Кроме того, не очень скоро я определил, что перегорел предохранитель «P» — предохранитель купольной лампы — поскольку я понял, что что-то загорелось.
И только потом узнал, за что отвечает этот предохранитель:
(P) КУПОЛЬНАЯ аудиосистема на 15 А
Блок автоматического управления кондиционером
Блок управления двигателем
Диагностический разъем
Блок управления электрооборудованием кузова
Главный выключатель
Блок управления дистанционным запуском двигателя
Информационный дисплей
Комбинированный переключатель
Внутреннее освещение
Заднее внутреннее освещение
Лампа освещения центральной консоли
Багажник свет
Контрольная лампа освещения шторной подушки безопасности водителя
Лампа воздушной завесы со стороны пассажира

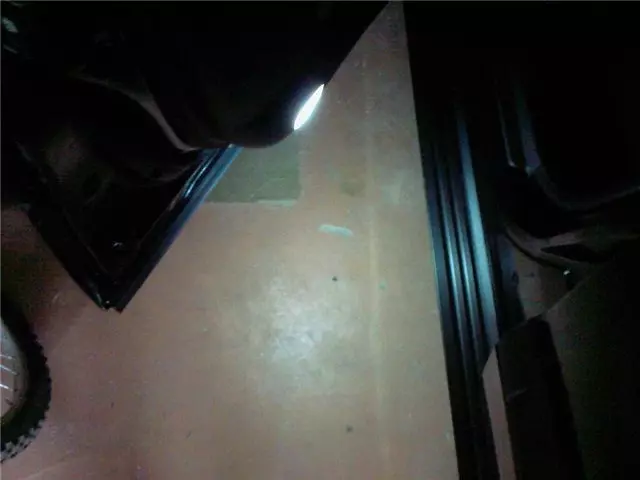

И замкнул контакты микросхемы, с которой на свет подсветки в двери выведено 12 В, хотя зажигание не было включено, так как дверь была открыта, то на микросхему поступало 12 В.

Да, этой лампочки по умолчанию в наших Витариках нет, так же как и самого фонаря нет, а вот проводка и фишка в дверях, при открытии дверцы 12 В.
А кто хочет себе такое устройство установить, японцы производят и сами фонари, и проводку к ним, выращивать ничего не надо!

Предохранители — это функциональные элементы электрической системы любого транспортного средства, цель которых — предотвратить возможность выхода из строя автомобильного оборудования из-за скачков напряжения или разрыва контактов.

В Suzuki Grand Vitara используется сложная система блоков предохранителей, которая может вызвать проблемы у многих водителей при обслуживании автомобиля. К счастью, с подробной маркировкой элементов в блоках предохранителей, любой может починить автомобиль.

Видео:Предохранитель прикуривателя Шевроле Трекер Chevrolet Tracker / Suzuki Grand VitaraСкачать

Маркировка предохранителей

Заводская маркировка реле и предохранителей на Suzuki Grand Vitara соответствует европейским стандартам, поэтому в большинстве случаев они имеют маркировку с последовательными номерами.

расшифровать предохранители и узнать функциональное назначение каждого элемента в агрегате можно, сравнив отмеченный номер с данными в таблице ниже.

важно знать! Перед покупкой или при последующем обслуживании Сузуки Гранд Витара следует помнить, что главные блоки предохранителей в салоне и моторном отсеке не имеют монтажных пазов для установки дополнительных предохранителей под вспомогательное оборудование. Если вы хотите подключиться и обезопасить себя от скачков напряжения, сторонним гаджетам придется полностью разобрать блок и повторно использовать системы предохранителей.

В случае острой необходимости рекомендуется доверить эту процедуру профессиональным механикам, иначе основное электрооборудование и цепи могут быть подключены неправильно, что в ближайшее время приведет к короткому замыканию и дорогостоящему ремонту.

Видео:Suzuki Vitara предохранитель прикуривателяСкачать

Замена предохранителей своими руками

Разобравшись с номерами маркировки всех элементов в общих блоках, можно приступать к диагностике и ремонту самих предохранителей. Сама процедура не сложная и может проводиться свободно одной парой рук со стандартным набором инструментов — требуется всего 15 минут свободного времени, а также доступ к плоской отвертке и плоскогубцам.

вы можете заменить неисправные предохранители ремонтируемыми конфигурациями на Suzuki Grand Vitara в соответствии со следующими инструкциями:

• В первую очередь необходимо отключить все клеммы аккумулятора, чтобы снять напряжение с электрических цепей автомобиля. Помните, что замена компонентов с подключенным аккумулятором может вызвать короткое замыкание, которое приведет к выходу из строя предохранителей или оборудования нового автомобиля. Для надежности рекомендуется отключить обе клеммы аккумулятора;
• Обесточив цепь под капотом автомобиля, нужно найти монтажный блок, внутри которого будет отдельный блок предохранителей. Для беспрепятственного доступа к обоим блокам потребуется плоской отверткой открутить крепежные болты или снять пластиковые заглушки — это зависит от года выпуска и комплектации автомобиля. Если на блоках есть пластиковые заглушки, важно не повредить механизмы запирания, иначе система перестанет герметизировать;
• Далее нужно осмотреть все предохранители на предмет неисправности. Неработающий предохранитель покажет признаки плавления на корпусе элемента, а внутренняя изогнутая проволока будет полностью деформирована. Рекомендуется снимать предохранители с помощью плоскогубцев или специального съемника, который часто идет в комплекте с самими комплектующими;
• После демонтажа всех неисправных компонентов установите новые детали, слегка надавив на элемент до появления характерного щелчка;
• Собрав монтажный блок, войдите внутрь автомобиля, где кабина будет слева от руля. Функциональное назначение салона — защита вспомогательного оборудования и функций оборудования автомобиля от перенапряжения. Процедура замены предохранителей такая же, как описано выше.

После замены обязательно подключите аккумулятор и проверьте все функции автомобиля, чтобы убедиться в его работоспособности, прежде чем начинать прямую работу.

Видео:Где находится предохранители и реле Сузуки Гранд Витара / Назначение и расположение, Как заменить 2Скачать

Предохранители и блоки реле для Maruti Suzuki Vitara Brezza (2016-2019) со схемами и описанием

1. Проверка и замена предохранителей
2. Блок предохранителей на приборной панели
3. Схема блока предохранителей в моторном отсеке

Блок-схема предохранителей (расположение предохранителей), расположение и назначение предохранителей Maruti Suzuki Vitara Brezza (2016, 2017, 2018, 2019).

Проверка и замена предохранителей

Предохранители плавятся в случае перегрузки, чтобы предотвратить повреждение проводки и электрического оборудования. Если освещение, аксессуары или другие электрические элементы управления не работают, проверьте соответствующий предохранитель. Посмотрите через чистую сторону предохранителя, чтобы увидеть, не отсоединился ли какой-либо провод внутри. Если это так, предохранитель перегорел и его необходимо заменить.

Уведомление

• Перед заменой предохранителей поверните ключ зажигания в положение «LOCK» и выключите все электрические аксессуары.
• Обязательно замените перегоревший предохранитель на предохранитель соответствующей силы тока. Использование предохранителя с более высоким номиналом может серьезно повредить кабель и вызвать пожар.
• Никогда не используйте замену, например провод, даже для временного ремонта или серьезного электрического повреждения, это может привести к пожару.
• Рекомендуется всегда иметь при себе запасные предохранители.
• Если главный предохранитель или главный предохранитель перегорел, убедитесь, что ваш автомобиль был проверен на официальной станции техобслуживания Suzuki.
• Если вы замените предохранитель, а новый сразу же перегорит, у вас может возникнуть серьезная проблема с электричеством. Немедленно проверьте автомобиль на официальной станции техобслуживания Suzuki.

В вашем автомобиле есть три типа предохранителей, как описано ниже:

• Главный предохранитель: главный предохранитель потребляет ток непосредственно от аккумулятора.
• Первичные предохранители: эти предохранители расположены между главным предохранителем и отдельными предохранителями и предназначены для групп электрической нагрузки.
• Индивидуальные предохранители: эти предохранители предназначены для отдельных электрических цепей.

Блок предохранителей на приборной панели

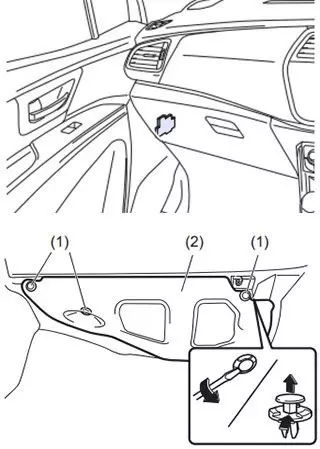

Блок предохранителей расположен под приборной панелью со стороны пассажира.
Чтобы приблизиться к предохранителям, снимите зажимы (1) с помощью отвертки с плоским лезвием, как показано на рисунке, затем снимите крышку (2).

Диаграмма (Тип 1)

Схема (Тип 2)

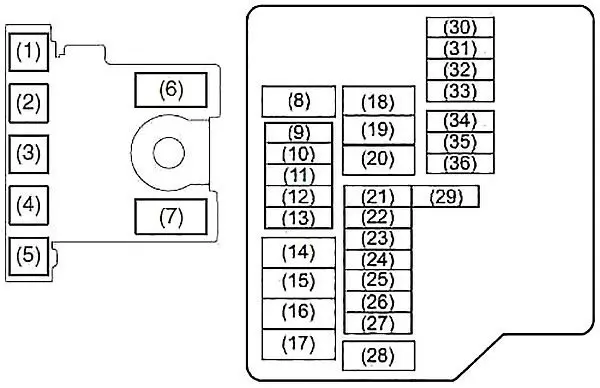

Схема блока предохранителей в моторном отсеке

Главный предохранитель, первичные предохранители и некоторые отдельные предохранители расположены в моторном отсеке. Если главный предохранитель перегорит, ни один из электрических компонентов не будет работать. Если главный предохранитель перегорит, никакие электрические компоненты в соответствующей группе нагрузки не будут работать.

Чтобы снять предохранитель, используйте съемник предохранителя, расположенный на задней стороне крышки блока предохранителей. Сила тока каждого предохранителя указана на задней стороне крышки блока предохранителей.
