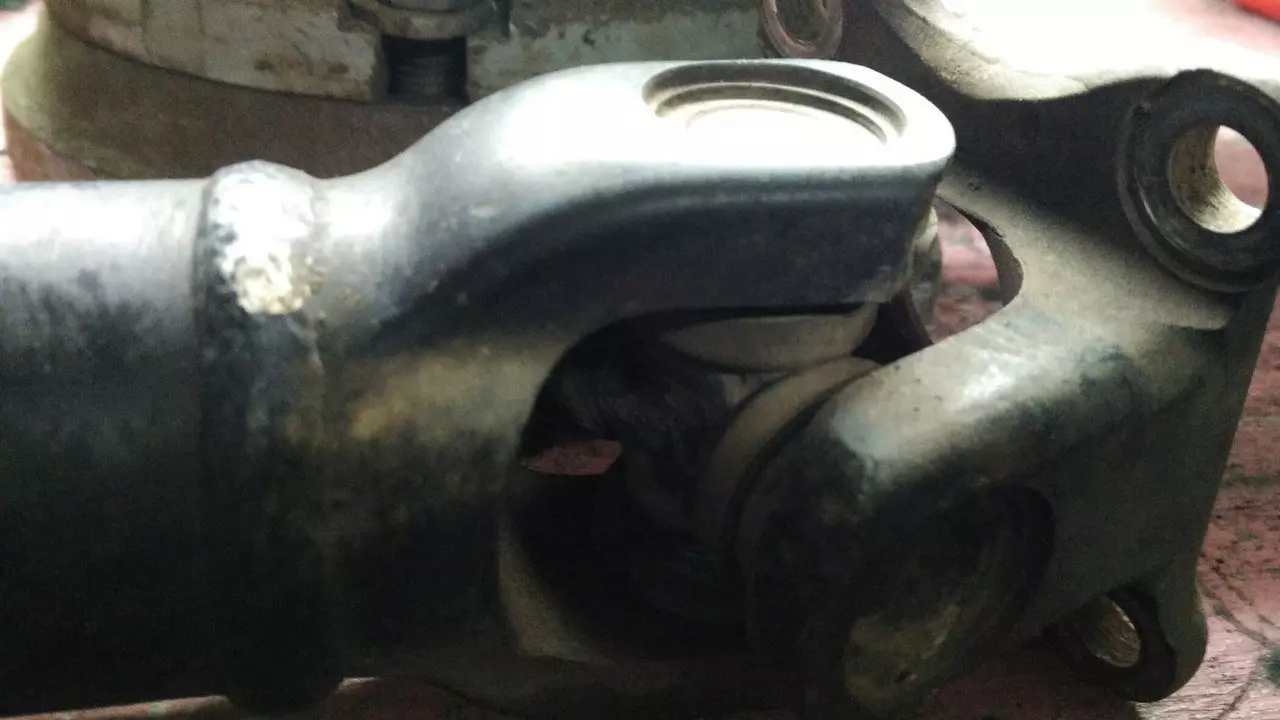

Карданный вал на Suzuki Jimny, подменный автомобиль.

Сразу скажу, что если ваши перья вырастают даже на дюйм в неположенном месте, то лучше обратиться в сервис, потому что не всем сразу дается замена крестовины кардана, без переломов конечностей. Действительно, ничего сложного здесь нет, главное расслабиться и получить удовольствие от процесса.

Когда ваша поперечина начинает бить, играть или есть, вам нужно срочно ее заменить, чтобы ее дисбаланс не повредил шток переключения передач или подшипник коробки передач, а это предметы, которые дешевле не ремонтировать, а заменять весь блок как единое целое весь.

Для замены понадобится карданный подвес Suzuki 27200-83812, который идет на большинство автомобилей Suzuki, все джимники (квадратные и круглые), Vitara и Escudik, а также многие другие автомобили.

Видео:ТЫ ДОЛЖЕН ЗНАТЬ ЭТО ПЕРЕД ПОКУПКОЙ КРЕСТОВИНЫ!!!Скачать

В нашем случае берем замену близкую к оригинальной Toyo TS-107 (крестообразный шприц с держателем для смазки), в оригинале тоже toyo, но без держателя для смазки.

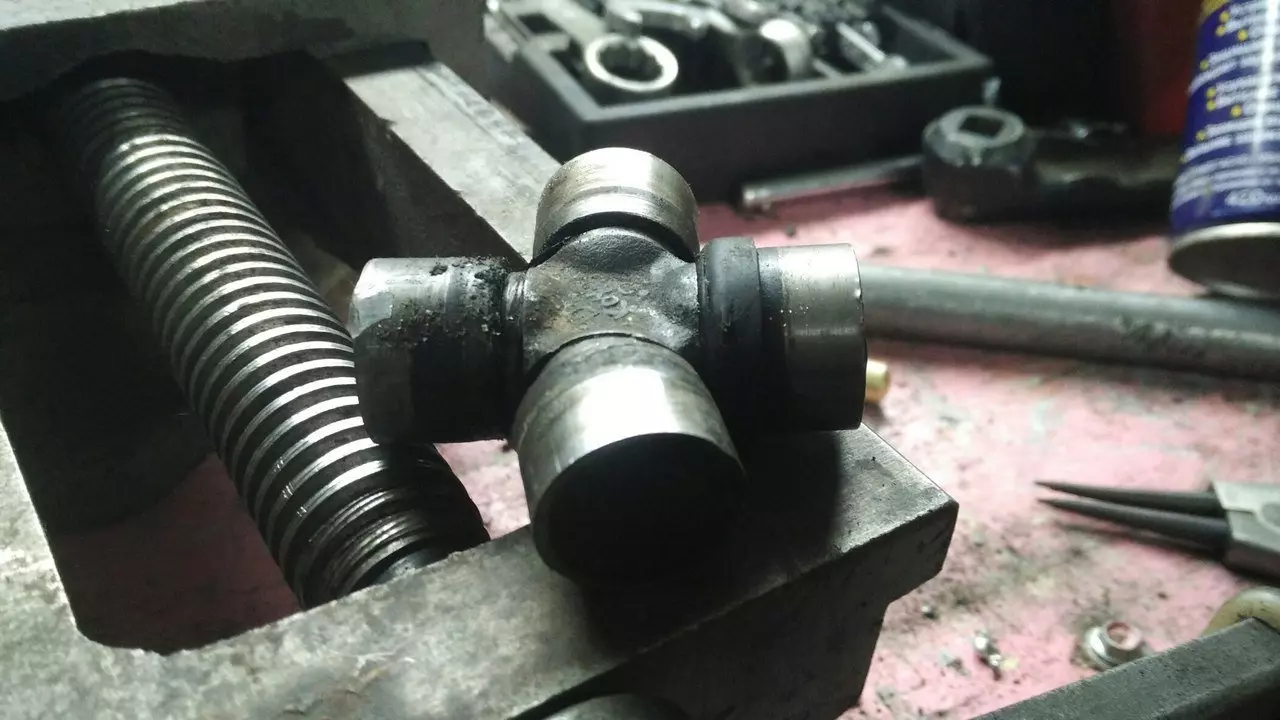

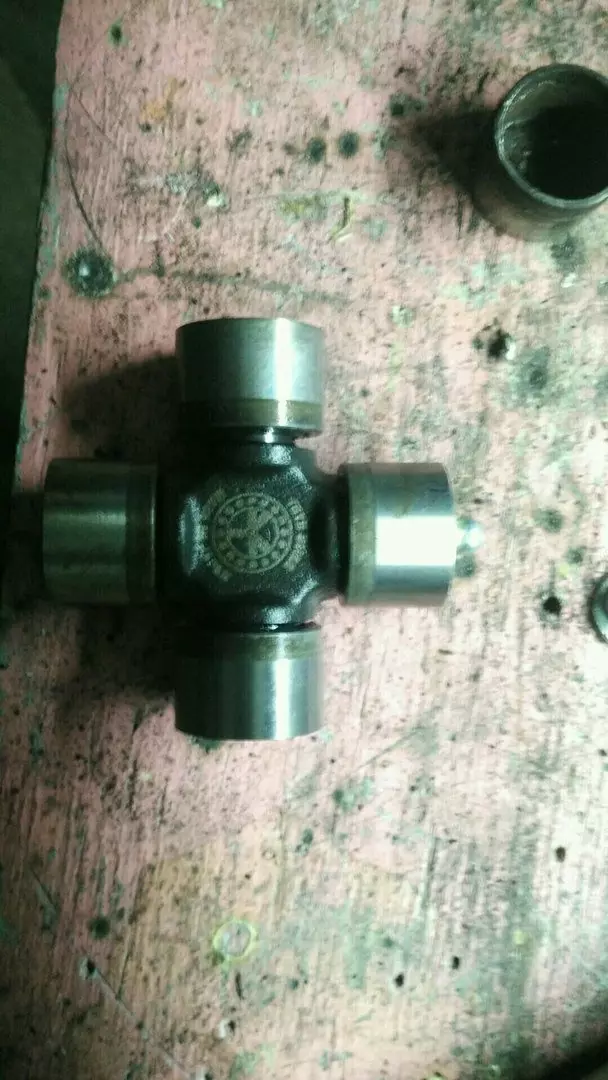

Toyo TS-107 (шприц-паук с держателем для смазки).

Видео:Замена крестовины карданаСкачать

Для начала нужно снять стопорные кольца специальными плоскогубцами с узкими носиками (снять стопорные кольца). Можете все смочить ВДшкой (WD-40), будет проще.

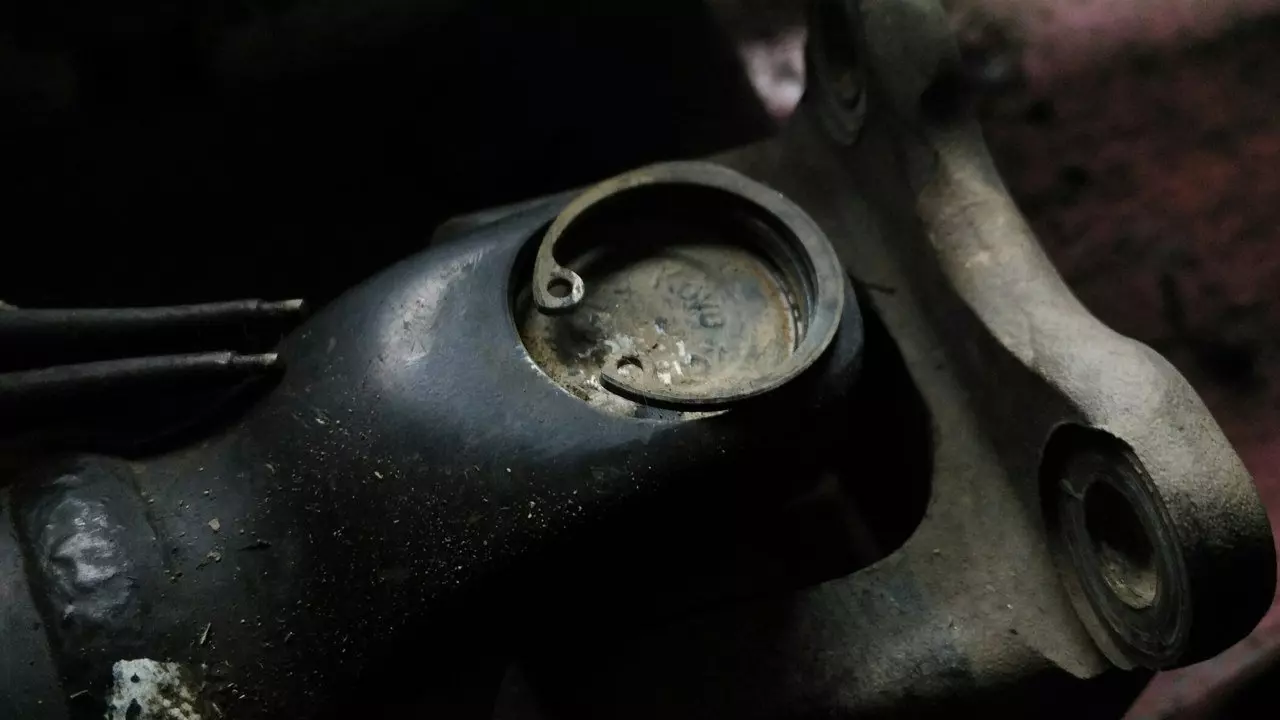

Снимите стопорное кольцо с помощью специальных плоскогубцев.

Затем при помощи тисков и насадки на 17 извлекаем из кардана края крестовины. Заранее необходимо отметить маркером, как были части кардана, чтобы впоследствии их можно было собрать так же, как и было, во избежание возможных времен балансировки.

Видео:Замена крестовин ВАЗ 2101 - 2107 "Классика"Скачать

Выталкивание кардана.

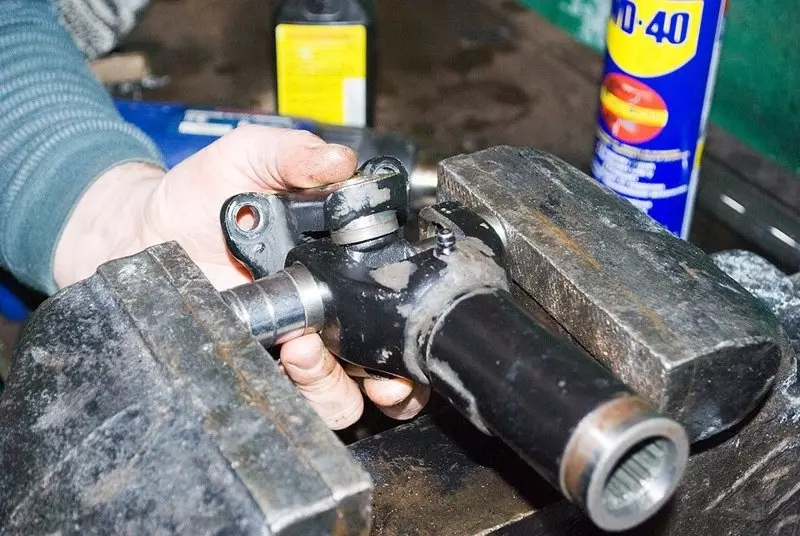

Процесс нажатия крестика (фото из интернета).

При нажатии головка может работать не плавно и процесс будет сложным, нужно следить за тем, чтобы все прошло гладко. Когда часть крестовины окажется за пределами отверстия кардана, ее нужно будет освободить молотком.

Видео:Быстрая замена крестовины карданного вала Газель, Газель БизнесСкачать

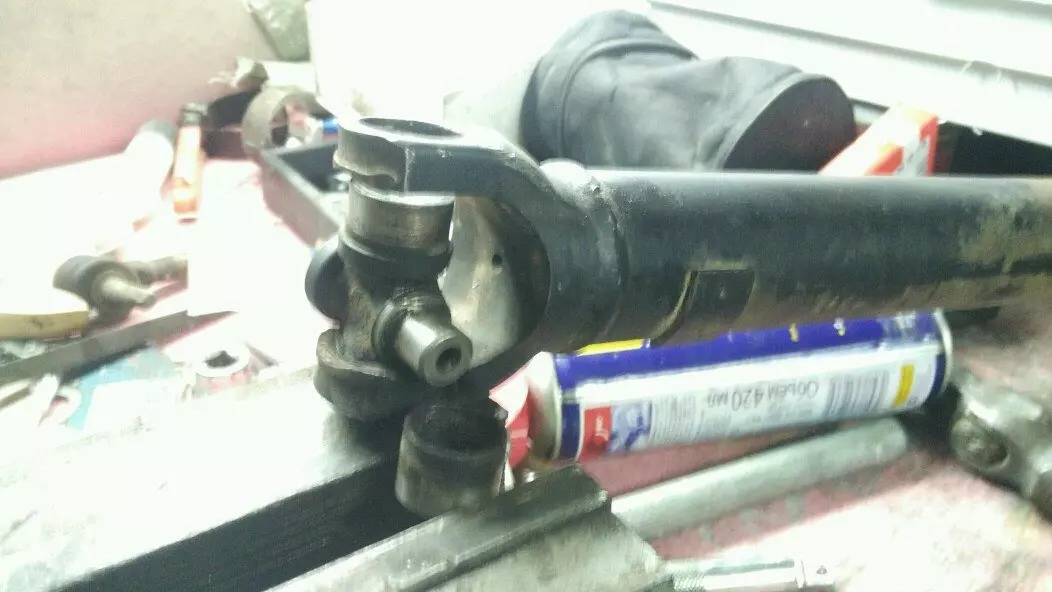

Одна часть креста погасла, а другая нет, здесь нам поможет молоток.

Снятый кардан имеет сильный наклон.

Когда крестик отпущен, надо нажать новый. Так как у нас крест с держателем для смазки, нужно быть осторожным, чтобы не повредить его при нажатии, надев на него головку рукоятки.

Видео:Как выбрать качественную крестовину | Кардан Ремонт Юра ©Скачать

Сначала ставим крестовину на небольшую часть кардана

Так как крестовина на заводе уже сбалансирована с учетом смазки, нам безразлично, куда пойдет это семя; для простоты я поместил его на небольшую часть кардана, осторожно прижав обе части крестовины и закрыв стопорными кольцами.

Далее собираем вторую часть креста, также вдавливая в тиски.

Когда мы устанавливаем крест, мы не используем молоток и грубую силу. Все происходит в режиме спокойствия и умиротворения, потому что если где-то что-то не так, значит, мы делаем что-то не так, а так как мы все делаем без искажений и с умом, то все должно идти как часы.
