Назначение элементов в блоках может отличаться от представленного и зависит от года выпуска и страны поставки вашего Opel Meriva B.
Видео:Как проверить реле на работоспособность мультиметромСкачать
Все блоки управления
Общее расположение всех электронных блоков управления Опель Мерива (В)
Описание
- Электронный блок управления АБС
- Электронный блок управления кондиционером
- Блок управления противоугонной системой
- Звук охранной сигнализации
- Аудио система
- Аккумуляторная батарея
- Реле открытия багажника / задней двери (интегрировано с блоком реле / предохранителей на приборной панели)
- Реле полного центрального замка, задние двери (интегрировано с реле / блоком предохранителей на приборной панели)
- Реле центрального замка (дверь водителя) (в комбинации с блоком предохранителей и реле на приборной панели)
- Реле центрального замка в двери пассажира (совмещено с блоком предохранителей и реле на приборной панели)
- Реле центрального замка (разблокировки) 1 (совмещено с реле блока предохранителей / приборной панели)
- Реле центрального замка (отпирание) 2 (совмещено с блоком предохранителей и реле на приборной панели)
- Диагностический разъем (DLC)
- Электронный блок управления двигателем (ЕСМ)
- Блок предохранителей и реле, моторный отсек 1
- Блок предохранителей и реле в моторном отсеке 2
- Блок предохранителей и реле в моторном отсеке 3 -Дизель
- Блок предохранителей и реле, панель приборов
- Блок предохранителей и реле, багажное отделение
- Блок управления свечами накаливания
- Резистор электродвигателя вентилятора отопителя — рядом с электродвигателем вентилятора
- Звуковой сигнал — за аркой колеса
- Реле вспомогательной цепи зажигания (интегрировано с реле / блоком предохранителей на приборной панели)
- Блок управления приборной панелью
- Реле освещения салона (интегрировано с предохранителями / блоком реле на приборной панели)
- Многофункциональный блок управления — функции: центральный замок, внешнее освещение, внутреннее освещение, система контроля ремней безопасности
- Датчик температуры окружающей среды
- Блок управления системой парковки — левая часть багажника
- Блок управления стояночным тормозом — днище
- Блок управления гидроусилителем руля
- Реле электродвигателя насоса заднего стекла (интегрировано с реле блока предохранителей / приборной панели)
- Реле электродвигателя заднего стеклоочистителя (в сочетании с блоком предохранителей и реле на приборной панели)
- Блок управления обогревом сиденья водителя — под сиденьем водителя
- Блок управления подогревом сиденья пассажира — под сиденьем пассажира
- Электронный блок управления SRS
- Телефонный коммутатор
- Блок управления прицепом — на левой стороне багажника
- 38 Электронный блок управления трансмиссией (TCM) — на коробке передач
- Реле насоса омывателя лобового стекла (интегрировано с реле блока предохранителей / приборной панели)
- Реле электродвигателя стеклоочистителя (в сочетании с предохранителями / реле на приборной панели)
Видео:Проверка предохранителей на авто без их извлечения.Скачать
Блоки под капотом

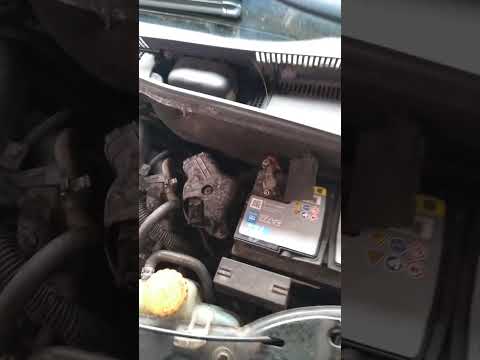

Под капотом два блока предохранителей. Один рядом с аккумулятором, другой на крышке аккумуляторного отсека.
Блок предохранителей и реле
Схема
Обозначение
| 1 | Реле звукового сигнала |
| 2 | |
| 3 | |
| 4 | Реле дальнего света фар |
| 5 | Реле электромагнитной муфты компрессора кондиционера |
| 6 | Реле противотуманных фар |
| 7 | |
| 8 | |
| 9 | Реле стартера |
| 10 | |
| 11 | |
| 12 | Реле топливного насоса |
| 13 | Реле обогрева заднего стекла |
| 14 | Реле разъема дополнительного источника питания |
| F1 | 30А пуск |
| F2 | 10А Правая фара |
| F3 | 20A Управление двигателем |
| F4 | Зуммер 15А |
| F5 | 7.5A Многофункциональный блок управления |
| F6 | 7.5A Управление двигателем |
| F7 | 15A Противотуманная фара |
| F8 | Электродвигатель вентилятора охлаждения 20/40 / 50A |
| F9 | 20 / 40A Блок управления двигателем вентилятора охлаждения |
| F10 | 30A Система ABS / ESP |
| F11 | Компрессор кондиционера 10А |
| F12 | 7.5A Проверка уровня света фар |
| F13 | Система ABS / ESP 5A |
| F14 | 7.5A Управление двигателем |
| F15 | Преобразователь напряжения 30А |
| F16 | 10А Левая фара |
| F17 | 5 / 10A Управление двигателем |
| F18 | 7.5A Управление двигателем |
| F19 | Система SRS 10A |
| F20 | 15 / 20A Управление двигателем |
| F21 | 15 / 20A Управление двигателем |
| F22 | 30А Блок управления стояночным тормозом |
| F23 | Разъем питания для аксессуаров 20А |
| F24 | Топливный насос 15А |
| F25 | 25A Система ABS / ESP |
| F26 | 30А Обогрев заднего стекла |
| F27 | 40A Система ABS / ESP |
| F28 | 40A Кондиционер / отопление |
| F29 | Прикуриватель 20А, разъем питания для аксессуаров |
| F30 | 7.5A Кондиционер / обогреватель |
| F31 | Электростеклоподъемники 20А |
| F32 | Электростеклоподъемники 20А |
| F33 | 7.5A Зеркала с электроприводом |
| F34 | 10A Система ABS / ESP |
| F35 | Система SRS 7.5A |
Предохранитель №29, 20А, отвечает за работу прикуривателя и дополнительных розеток.
Блок на аккумуляторе
Он состоит из предохранителей большой мощности.
Схема
Описание
| F1 | (80А) |
| F2 | (100A) Блок предохранителей / реле в багажном отделении |
| F3 | — |
| F4 | (80A) Усилитель руля |
| F5 | (250А) |
| F6 | (300A) Гудвилл |
Видео:Opel Meriva Vauxhall Meriva Fuse Box LocationСкачать
Блок в салоне

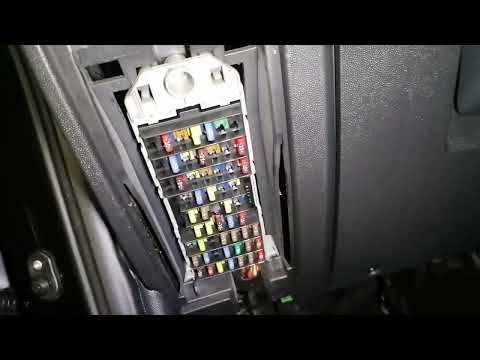

Этот блок предохранителей расположен под приборной панелью, с левой стороны, за перчаточным ящиком. Пример доступа показан на рисунке выше.
Схема
Расшифровка
| F1 | 10А Центральный замок 20А Радио |
| F2 | 10А дисплей, приборы, телефон |
| F3 | Радио 20А, стерео |
| F4 | Замок зажигания 3 / 7,5 А, иммобилайзер |
| F5 | Омыватель стекла 20А |
| F6 | Электродвигатель центрального замка 15А (крышка багажника / крышка багажника) |
| F7 | 20А Центральный замок |
| F8 | 20А дисплей, приборы, телефон |
| F9 | 7.5 / 10A Многофункциональный блок управления |
| F10 | 5 / 7,5A Система SRS, разблокировка дверного замка, левая |
| F11 | 5A Разблокировка замка двери правой |
| F12 | 10А потолочный светильник, освещение |
| F13 | 7.5A Датчик дождя, зеркала |
| F14 | Бронировать |
Видео:Как быстро НАЙТИ СГОРЕВШИЙ ПРЕДОХРАНИТЕЛЬСкачать
Блок в багажнике
Он находится на левой стороне ствола, за защитной крышкой.
Схема
Описание
| 1 | Реле фар |
| F1 | Фары 15А |
| F2 | — |
| F3 | — |
| F4 | — |
| F5 | — |
| F6 | Электростеклоподъемники 20А |
| F7 | Фары 5А |
| F8 | 20А Блок управления прицепом |
| F9 | Сиденье с электроприводом 10А |
| F10 | Электростеклоподъемники 20А |
| F11 | 7.5A Парковочная система |
| F12 | 20А Люк |
| F13 | — |
| F14 | Подогрев сидений 15А |
| F15 | 20А Блок управления прицепом |
| F16 | Сиденье с электроприводом 10А |
| F17 | — |
