Производство этой модели Audi началось в 1994 году и выпускалось с незначительными модификациями до 2001 года. Первоначально была доступна только версия седан, версия универсал (Avant) появилась годом позже. Автомобиль базируется на той же платформе, что и Volkswagen Passat пятого поколения. Данная статья содержит информацию о схемах реле и предохранителей для моделей audi a4 b5 1994, 1995, 1996, 1997, 1998, 1999, 2000 г. Расположение предохранителей может отличаться от приведенного здесь в зависимости от года выпуска и комплектации автомобиля.
Расположение основного блока предохранителей

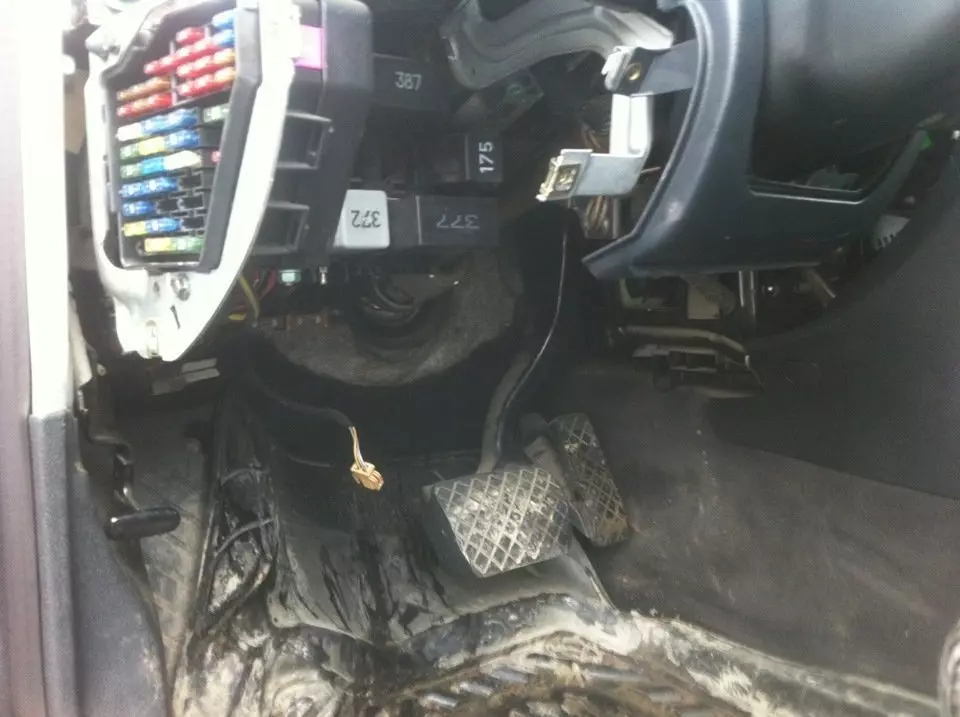

Он расположен на левой стороне панели в салоне автомобиля. Внутри крышки (3) на левой стороне приборной панели находятся маленькие пластиковые щипцы (2) для извлечения предохранителей и рукоятка (4) для аварийного включения сдвижной крыши. На рисунке ниже показано расположение предохранителей в коробке (1).
Реле расположены на центральной панели приборов под приборной панелью за крышкой левой подножки.

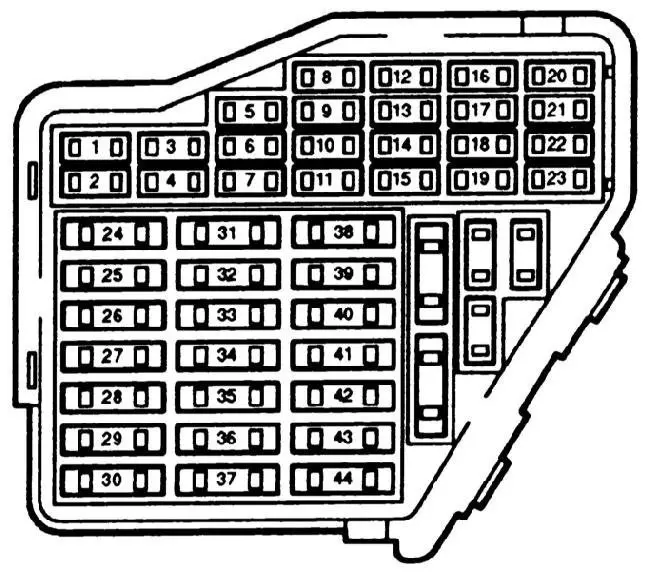

изображение блока предохранителей и блока реле
Таблица описаний предохранителей
| Описание предохранителей для Audi A4 | |
| 1 | 5A Нагреватель форсунок омывателя |
| 2 | 10A Указатели поворота |
| 3 | 5A Реле омывателя фар, Освещение: перчаточный ящик, моторный отсек, кондиционер, автоматическая коробка передач, приборная панель |
| 4 | 5A Фонари освещения номерного знака |
| 5 | 10A Приборная панель, подогрев сидений, дисплей автоматической коробки передач, переключатель зеркал, подушка безопасности, дисплей наружной температуры, навигационная система, габаритные огни |
| 6 | 5A Центральный замок, лампы для чтения |
| 7 | ABS 10A |
| 8 | телефон 5А |
| 9 | 10A Обогрев зеркал и дверных замков |
| 10 | 5A Отражатель фар, CD-чейнджер |
| 11 | 5A Круиз-контроль [автоматическая коробка передач] |
| 12 | 10A Встроенная диагностика |
| 13 | 10A Стоп-сигнал |
| 14 | 10A Внутреннее освещение, лампы для чтения, противоугонная система, зеркало заднего вида пассажира |
| 15 | 10A Приборная панель, автоматическая коробка передач [4 передачи], кондиционер, навигационная система |
| 16 | ABS 5A |
| 17 | 10A Подогрев дверных замков |
| 18 | 10A Правый ходовой фонарь |
| 19 | 10A Левый ходовой фонарь |
| 20 | 15A Правый стоп-сигнал, электрическое управление фарами |
| 21 | 15A Левый стоп-сигнал, управление фарами |
| 22 | 5A Правый боковой габаритный фонарь |
| 23 | 5A Левый фонарь боковой разметки |
| 24 | 25A Стеклоочистители ветрового стекла, насос омывателя. Реле стеклоочистителя |
| 25 | 30A Вентилятор отопителя, кондиционер |
| 26 | 30A Обогрев заднего стекла, обогрев зеркал, рециркуляция воздуха |
| 27 | 15A Стеклоочиститель заднего стекла |
| 28 | 15A Топливный насос |
| 29 | 15A Управление двигателем |
| 30 | 20A Электрический привод люка |
| 31 | 15A Фонари заднего хода, круиз-контроль, автоматическая коробка передач, диагностическая розетка |
| 32 | 20A Управление двигателем |
| 33 | Предохранитель прикуривателя 15A Audi a4 |
| 34 | 15A Управление двигателем (зажигание/впрыск) |
| 35 | Электрическая розетка для прицепа 30A |
| 36 | 15A Противотуманные фары |
| 37 | 15A Телефон, радио |
| 38 | 15A Освещение багажного отделения, центральный замок |
| 39 | 15A Аварийное (эвакуационное) освещение |
| 40 | 25A Сигнал |
| 41 | 25A ABS (модулятор/гидравлический насос) |
| 42 | 40A Вентилятор вспомогательного воздуха |
| 43 | 5A S-контакт (центральный замок, радио, навигационная система) |
| 44 | 30A Подогрев сидений |
Предохранитель № 33 на 15 А отвечает за прикуриватель.
Схема расположения вспомогательного блока с реле и предохранителями
С 8-местной вспомогательной опорой
| 18 | Гидравлический насос ABS | 50 А |
| 19 | Электрический вентилятор радиатора | 40 А |
| 21 | Катушка реле вентилятора охлаждающей жидкости | 5 А |
| 22 | Электрические стеклоподъемники, передние и задние | 30 А |
| 23 | Электрический стеклоподъемник | 30 А |
| 24 | Центральный замок и противоугонная сигнализация | 15 А |
Видео:Предохранители Ауди А4 Б5 и реле с назначением и схемами блоковСкачать

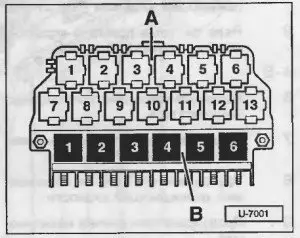

Расположение реле Ауди А4.
Автомобили с богатым оснащением имеют дополнительную плату реле, расположенную за основной платой. Телефонная станция — B. Реле обозначены черным цветом.
Расшифровка
| 1 | Реле для контакта реле X |
| 2 | Сигнальное реле |
| 3 | Реле омывателя фар |
| 4 | Реле автоматической коробки передач (блокировка стартера и фонарь заднего хода) или перемычка автоматической коробки передач |
| 5 | Реле для прерывистого режима работы системы очистки и промывки |
| 6 | Реле топливного насоса или реле свечей накаливания, в зависимости от ситуации |
Материнская плата реле — A
| 3 | Реле для электромагнитной муфты (система кондиционирования воздуха) |
| 4 | Блок управления сигнализацией |
| 5 | Блок управления сигнализацией |
| 7 | — |
| 8 | Реле дневных ходовых огней |
| 9 | Реле фар |
| 10 | Реле противотуманных фар |
| 11 | Блок управления для зеркала заднего вида с функцией наклона |
| 12 | Блок управления для зеркал с функцией заслонки |
| 13 | — |
| 14 | Предохранитель для специальной системы сигнализации [такси] |
| 15 | — |
| 16 | Предохранитель для специальной системы сигнализации [такси] |
| 17 | Предохранитель для счетчика такси [такси] |
| 18 | Предохранитель для системы гидравлического насоса [ABS]. Предохранитель для передатчика [такси]. |
Видео:Предохранители и реле Ауди А4 Б6 с обозначением и схемами блоковСкачать

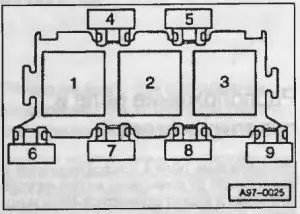

Плата реле блока электроники в моторном отсеке
Находится в монтажном блоке
Общая принципиальная схема
Таблица с описанием на русском языке
| 1 | Реле системы обогрева датчика кислорода Реле свечей накаливания I — охлаждающая жидкость |
| 2 | Свечи накаливания II реле — охлаждающая жидкость |
| 3 | Реле системы непосредственного впрыска дизельного топлива |
| 4-5 | — |
| 6 | Предохранитель проводки двигателя |
| 7 | Предохранитель свечей накаливания I — охлаждающая жидкость |
| 8 | Предохранитель свечей накаливания II — охлаждающая жидкость |
| 9 | Предохранитель свечи накаливания |
Видео:A4 B6 Замена предохранителя прикурки.Скачать
Дополнительная плата реле
| 1 | Реле задних противотуманных фонарей |
| 2 | Реле для максимальной скорости вентилятора [Lufter voll auf]. |
| 3 | Реле для режима вентилятора первой ступени |
| 4 | Реле для блока управления электрическими стеклоподъемниками |
| 5-15 | — |
| 16 | Предохранитель в механизме смещения сиденья |
| 17 | — |
| 18 | Предохранитель насоса гидравлической системы (ABS) |
| 19 | Предохранитель вентилятора радиатора |
| 20 | — |
| 21 | Реле катушки вентилятора радиатора |
| 22 | Реле заднего стекла |
| 23 | Реле ветрового стекла |
| 24 | Реле центрального замка и противоугонной сигнализации |
Видео:Ауди А4 B5 1.9 Моргает спиралька.Не работают свечи накала.Где предохранители и реле свеч накала?Скачать
Дополнительная информация
Видео, показывающее, как заменить предохранитель № 29 (P00688 — номер неисправности)
