Компактный минивэн citroen xsara picasso выпускается с 1999 года. На европейские рынки поставлялся в 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 и 2010 годах в производстве. За это время машина получила обновление. В основном это коснулось вида спереди. Предлагаем вам ознакомиться с описанием блоков предохранителей для Citroen Ksara Picasso: их расположением и схемами, а также выделить предохранитель, отвечающий за прикуриватель, и приложить инструкцию для скачивания.
Xsara Picasso имеет 2 основных блока предохранителей. В этом видео вы увидите, как до них добраться.
В зависимости от комплектации и года выпуска возможна разная конструкция этих блоков.
Видео:ситроен ксара пикассо - электрикаСкачать
Блок с предохранителями под капотом
Вариант 1
Схема
Описание
| 1 | 10 А | Фонари заднего хода — Датчик воды в дизельном топливе — Охлаждающая жидкость |
| 2 | 15 А | Цепь питания топливного насоса |
| 3 | 10 А | Электронный блок управления (ЭБУ) системы АБС |
| 4 | 10 А | Двигатель (ЭБУ) — ЭБУ автоматической коробки передач |
| 5 | 10 А | БВА — Присадки к дизельному топливу |
| 6 | 15 А | Противотуманные огни |
| 7 | 15 А | Автоматическое освещение |
| восемь | 20 А | Двигатель (ЭБУ) |
| девять | 15 А | Ближний свет, левая фара |
| 10 | 15 А | Ближний свет, правая фара |
| одиннадцать | 10 А | Левая фара дальнего света |
| 12 | 10 А | Ослепительная фара правая |
| 13 | 15 А | Звуковой сигнал |
| 14 | 10 А | Передние и задние шайбы |
| 15 | 30 А | Датчики двигателя, катушки зажигания, форсунки, электромагнитные клапаны |
| 16 | 30 А | Воздушный насос |
| 17 | 30 А | Передний дворник |
| 18 | 40 А | сервопривод подачи воздуха, сервисная панель |
На боковой стороне блока есть отдельные предохранители макси.
- MF1 (20-80A) Реле мощности вентилятора низкой скорости, Реле мощности вентилятора высокой скорости
- Калькулятор антиблокировочной системы колес MF2 (20-80A) — компьютер контроля устойчивости
- Калькулятор антиблокировочной системы MF3 (20-80A
- Интеллектуальный сервисный модуль MF4 (20-80A
- Интеллектуальный сервисный модуль MF5 (20-80A
- Модуль предохранителей MF6 (20-80A) 12 в салоне
- Выключатель питания MF7 (20-80A
- Система нагрева жидкости MF8 (20-80A
Вариант 2
Общая схема
Расшифруйте схему
- MF1 70A + BB CM блок питания (интеллектуальный сервисный модуль) — дворник — обогрев заднего стекла — замок
- Вентиляторный агрегат MF2 70A (P)
- Вентиляторный агрегат MF3 60A (P)
- MF4 60A антиблокировочные колеса (A)
- Зуммер F5 20A
- F6 30A (P) реле ближнего света фар
- F7 Реле малой скорости вентилятора 30А (TU5JP / L3) с системой охлаждения
- MF8 70A Модуль предохранителей в салоне 28 (A)
- Блок питания MF9 50A CM (интеллектуальный сервисный модуль) — Указатели поворота — Стеклоподъемник — Люк на крыше — + VAN — Стеклоочиститель заднего стекла — Компрессор охлаждения
- MF10 40A Управление освещением (A)
- MF11 бесплатно
- Противоугонный контакт MF12 70A (+ AA, + CC, + D) (A)
- MF13 Контакт охранной сигнализации 40A (+ KK) (A)
- Диагностический разъем F14 20A — блок питания вычислителя (TU5JP)
- MF15 бесплатно
- MF16 40A Модуль предохранителей в салоне 28 (A)
- Сопло системы дополнительного отопления MF17 30A (A)
- Электропитание F18 (через двойное реле) Бесплатно
- F19 Бесплатно
- Реле вентилятора F20 10A + DC (все типы, кроме TU5JP / L3 и EW7J4) (основание)
- F21 + BB бесплатно
- F22 25A Указатели поворота
- Калькулятор антиблокировочной системы колес F23 15A + CC
- F24 5A Компьютер управления двигателем (A) — модуль предварительного нагрева — расходомер — модуль блока релейной защиты 3
- F25 Электропитание 15А (через двойное реле) топливного насоса
- F26 40A + BB Двухпозиционное реле (P)
- F27 Двухпозиционное реле 30A (P)
- F28 5A источник питания (через двойное реле) сопротивление системы обогрева карбюратора или модуль демпфера (TU5JP / L3)
- F29 40A — (5A) + воздушный насос BB (EW7) (A) — сигнальная лампа дополнительного отопления (DW10)
- F30 10A правая противотуманная фара (P)
- F31 10А левая противотуманная фара (П)
- F32 10A + DC датчик скорости автомобиля — контакт заднего хода — модуль блока релейной защиты 3
- F33 15A Модуль температуры жидкости (TU5JP) — диагностический разъем — система подогрева топлива — пара контактов датчика уровня охлаждающей жидкости двигателя (DW10TD)
- F34 Электропитание 5A (через двойное реле) кислородный зонд — Электромагнитный клапан очистки бака (бензин) — Электромагнитный клапан RVG — Электромагнитный клапан (дизельный насос)
Видео:Fusibles Citroen XsaraСкачать

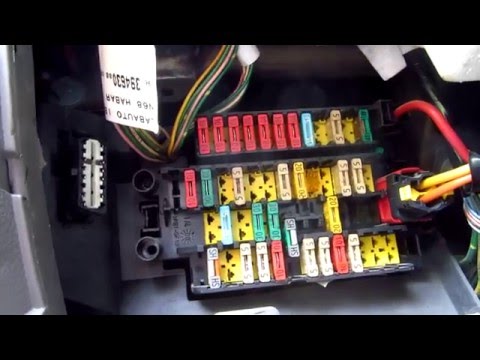

Предохранители в салоне ксара пикассо
Вариант 1
Схема
Обозначение
| 1 | 15 А | Диагностический разъем — Буксирный крюк для прицепа |
| 2 | — | Замена |
| 3 | — | Замена |
| 4 | 20 А | Электронный блок управления (ЭБУ) — Панель приборов — Радио — Присадки к дизельному топливу — Кнопки управления на рулевом колесе |
| 5 | 15 А | — |
| 6 | 10 А | Диагностический разъем |
| 7 | 15 А | Датчик дождя и света |
| восемь | — | Замена |
| девять | 30 А | Люк — Задние электрические стеклоподъемники |
| 10 | 40 А | Обогрев заднего стекла — Обогрев наружных зеркал |
| одиннадцать | 15 А | Стеклоочиститель заднего стекла |
| 12 | 30 А | Передние электрические стеклоподъемники |
| 13 | — | Замена |
| 14 | 10 А | Органы управления на рулевом колесе — Присадки к дизельному топливу — Подушки безопасности — Датчики парковки |
| 15 | 15 А | Панель приборов — Радио — Кондиционер — Навигация |
| 16 | 30 А | Централизованный электрический замок |
| 17 | — | Замена |
| 18 | — | Замена |
| 19 | — | Замена |
| ветры | 10 А | Правый стоп-сигнал |
| 21 год | 15 А | Левый стоп-сигнал |
| 22 | 20 А | Прикуриватель, подсветка, розетка 12В, освещение бардачка |
За прикуриватель отвечает предохранитель №22.
Вариант 2
Схема
Таблица декодирования
| А | 20А | Система центрального замка |
| В | 25А | Дворники |
| С УЧАСТИЕМ | 30А | Обогрев заднего стекла и наружных зеркал |
| Д | 15А | Компрессор кондиционера, стеклоочиститель заднего стекла |
| А ТАКЖЕ | 30А | Люк, окна передних и задних дверей |
| Ф | 15А | Питание мультиплексной системы |
| F1 | Передние и боковые подушки безопасности, преднатяжители ремней безопасности | |
| F2 | — | Не используется |
| F3 | 5А | Выключатель педали сцепления |
| F4 | 5А | «+» После выключателя питания мультиплексная система (BSI) |
| F5 | 10А | Питание запорного клапана двигателя (2.0 HDi) |
| F6 | 5А | Непрерывный источник питания для аварийного освещения |
| F7 | 5А | Мультиплексирование с непрерывной мощностью (BSI) |
| F8 | 10А | Датчик температуры охлаждающей жидкости, освещение салона, панель приборов |
| F9 | 5А | Освещение багажного отделения |
| F10 | 5А | Навигация |
| F11 | — | Не используется |
| F12 | — | Не используется |
| F13 | — | Не используется |
| F14 | 15А | Электропитание дополнительной розетки и электрооборудования прицепа |
| F15 | 20А | Окна задних дверей |
| F16 | 40А | Замок безопасности |
| F17 | 15А | Автомобильное радио |
| F18 | — | Не используется |
| F19 | 5А | Задние противотуманные фары |
| F20 | — | Не используется |
| F21 | — | Не используется |
| F22 | 10А | Потолочное освещение, освещение бардачка |
| F23 | 20А | Прикуриватель citroen xara picasso |
| F24 | — | Не используется |
| F25 | — | Не используется |
| F26 | 5А | Зеркала с электроприводом |
| F27 | 5А | Непрерывное питание дополнительного оборудования и мультиплексной системы (BSI) |
| F28 | — | Не используется |
| F29 | 10 А | Левая фара дальнего света |
| F30 | 10 А | Ослепительная фара правая |
| F31 | 10А | Левая фара ближнего света |
| F32 | 10А | Правая фара ближнего света |
| F33 | 10А | Регулировка угла наклона фар |
| F34 | 10А | Фонарь освещения номерного знака, передний левый и задний правый габаритные огни |
| F35 | 10А | Передний правый и задний левый габаритный огонь |
| F36 | 15А | Кондиционер |
| F37 | 5А | Не используется |
| F38 | 5А | Кнопочный переключатель |
| F39 | 5А | Не используется |
| F40 | 40А | Вентилятор кондиционера |
Предохранитель №23, 20А, отвечает за прикуриватель.
