Данный ресурс содержит информацию о расположении и схемах предохранителей и реле для Audi 80 B4. Эта модель была представлена компанией Audi в 1991 году. Основным отличием от предшественника B3 является измененный дизайн капота, бампера и фар. В отделке салона использовались материалы более высокого качества, также были установлены подушки безопасности. Задний мост и бензобак новой конструкции. Эта модель выпускалась в 1992, 1993, 1994 и 1995 годах.
Audi 80 b4 имеет два основных блока реле и предохранителей. Основной расположен в моторном отсеке под капотом, с левой стороны, ближе к стеклоочистителям. Другой расположен под приборной панелью в салоне автомобиля.

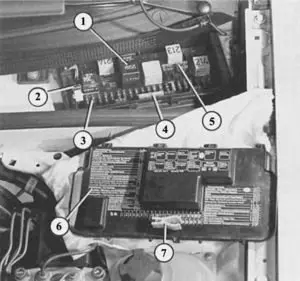

Блок предохранителей в моторном отсеке
- реле
- диагностический разъем
- предохранители 1-21. В автомобилях с дизельными двигателями предохранители 22.
- дополнительные предохранители 23-32
- четыре запасных предохранителя
- Обозначение реле на крышке распределительного щита
- извлечение и замена предохранителя держатель предохранителя
Цифры приведены исключительно в иллюстративных целях. Пожалуйста, ознакомьтесь с описанием на обратной стороне защитной крышки.
Принципиальная схема этого устройства
Пояснение
| № | Назначение |
| 1 | 15A Противотуманные фары, задние противотуманные фары |
| 2 | 15A Система сигнализации |
| 3 | 30A Звуковое предупреждение, подогрев сидений |
| 4 | 15A Электронные часы, освещение багажного отделения, освещение пассажирского отделения, туалетное зеркало, лампа для чтения, прикуриватель, маршрутный компьютер, автоматическое кондиционирование, радио, система самоконтроля |
| 5 | 30A вентилятор радиатора 2. скорость |
| 6 | 5A Задний правый боковой габаритный фонарь и габаритный фонарь |
| 7 | 5A Задний левый боковой габаритный фонарь и габаритный фонарь |
| 8 | 10A Правая фара дальнего света, указатель поворота дальнего света |
| 9 | 10A Левая фара дальнего света |
| 10 | 10A Правый стоп-сигнал, двигатель наводки фары |
| 11 | 10A Левый стоп-сигнал, двигатель наводки левой фары |
| 12 | 15A Приборная панель, фонари заднего хода, система мониторинга, автоматическая коробка передач, блокировка дифференциала, бортовой компьютер, контроль скорости, реле регулировки яркости освещения салона z, электронный переключатель температуры, реле включения вентилятора радиатора |
| 13 | 15A Топливный насос |
| 14 | 5A Подсветка номерного знака, подсветка приборной панели, подсветка под капотом, подсветка перчаточного ящика, автоматическое кондиционирование воздуха |
| 15 | 25A Указатели поворота, стеклоочиститель, насос стеклоомывателя, форсунки стеклоомывателя, отопитель, реле вентилятора радиатора, кондиционер воздуха |
| 16 | 30A Заднее стекло с подогревом, зеркала с подогревом |
| 17 | 30A Вентилятор салона, автоматический климат-контроль |
| 18 | 5A Электрические зеркала |
| 18 | 15A Стеклоочиститель заднего стекла (Avant) |
| 19 | 10A Центральный замок, подогрев цилиндра ключевого выключателя, противоугонное устройство |
| 20 | 30A Вентилятор радиатора, 1-я скорость, вентилятор пассажирского салона |
| 21 | 10 Диагностический разъем |
| 22 | Не применимо (автомобили с бензиновыми двигателями) |
| 22 | 80A Свечи накаливания (дизельные автомобили) |
Дополнительные предохранители Audi a 80 b4 нижний ряд (если установлены)
| 23 | Не используется |
| 24 | Не используется |
| 25 | 5A Нагреватель лямбда-зонда. Не для использования в автомобилях с дизельными двигателями |
| 26 | 30A Подключение прицепа |
| 27 | 10A Система зажигания/впрыска топлива |
| 28 | 10A Система зажигания/впрыска топлива. Не использовать на автомобилях с дизельными двигателями |
| 29 | Стоп-сигнал 10A |
| 30 | 5A Регулировка скорости (автомобили с автоматической коробкой передач), не использовать для автомобилей с дизельными двигателями. |
| 31 | 15A ABS, блокировка дифференциала |
| 32 | 10A Система зажигания/впрыска На дизельных автомобилях TD — топливный запорный клапан |
Предохранители 27 и 28 могут иметь красные пластиковые крышки с надписью «Motor/Moteur».
Предохранитель 4 на 15 А отвечает за прикуриватель.
Реле
- Реле противотуманных фар и задних габаритных огней. На автомобилях без противотуманных фар перемычка находится в этом положении.
- Реле вентилятора радиатора (автомобили без кондиционера), реле вентилятора радиатора для 2-й ступени скорости
- Реле вентилятора
- Реле омывателя фар
- Х-контактное реле
- Реле вентилятора внутреннего обдува (кондиционер с ручным управлением), реле вентилятора кондиционера для 2-й скорости (кондиционер с автоматическим управлением)
- Реле звуковой сигнализации
- Реле акустической сигнализации для противоугонной системы (автомобили с механической коробкой передач). Автомобили без такой системы оснащены перемычкой. В автомобилях с автоматической коробкой передач это пространство свободно.
- Реле для прерывистого режима работы стеклоочистителя
- Реле топливного насоса
- Реле вентилятора радиатора для 1-й скорости.
Внимание! На дизельных автомобилях пункты 2 и 3 не используются, а реле 10 является реле нагревателя свечей накаливания.
Видео:Предохранители АУДИ 80 Б4 и реле с описанием и схемами блоковСкачать
Дополнительный блок реле в салоне
Чтобы получить доступ к устройству, открутите 4 винта и снимите защитную крышку.
Не все реле могут быть заняты на всех модификациях.
Описание
- Система ABS
- Сигнальная лампа ремня безопасности
- Блок управления внутренним освещением в сборе
- Реле муфты климат-контроля в сборе
- Стеклоочиститель и омыватель заднего стекла
- Регулятор давления масла, блок управления передними фарами
- Не используется
- Не используется
- Блокировка автоматической коробки передач (только для автомобилей с автоматической коробкой передач)
- Не используется
- Не используется
- Подогрев пассажирских сидений
- Сиденье водителя с подогревом
- Реле люка в крыше
- Люк с электроприводом и электропривод управления дверями/стеклоподъемниками
- Модуль управления электролюком и электроприводами дверей/стеклоподъемников
- Реле освещения противоугонной сигнализации
- Дверные стекла с электроприводом, люк с электроприводом, выключатель электропривода сидений
Модификации для дизельных автомобилей
5 — реле электрического тока 12 — реле звукового сигнала (двери не закрыты, ремень безопасности не пристегнут) 13,14 — реле управления рециркуляцией отработавших газов 15 — реле контрольных ламп 18 — реле 3-скоростного вентилятора радиатора (обычно 2 скорости) K — предохранитель вентилятора радиатора S — предохранитель электрического тока.
