Третье поколение Audi a6 было представлено в 2004 году. Новый седан A6 является эволюцией предыдущей модели, поэтому расположение многих его компонентов осталось прежним. В этой статье перечислены предохранители и реле Audi a6 c6, выпущенные в 2005, 2006, 2007, 2008, 2009, 2010 и 2011 годах.
Указанный материал является универсальным и подходит для всех автомобилей Audi A6 C6 — S6 — Allroad. Варианты предохранителей могут отличаться в зависимости от оборудования и года выпуска. Подробную информацию см. в руководстве пользователя вашего автомобиля.

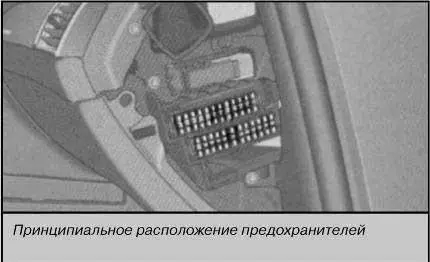

Блок предохранителей с левой стороны панели приборов
Находится в левой части приборной панели. Для получения доступа снимите защитную крышку.
Подробное описание блока предохранителей см. в описании предохранителей на задней стороне крышки.
Актуальное фото блока предохранителей для вашего a6 c6
Принципиальная схема
Описание
| 1 | Резервное копирование |
| 2 | В режиме ожидания |
| 3 | 5A Управление двигателем |
| 4 | Датчик уровня масла 5A |
| 5 | Кондиционер 5A |
| 6 | 5A Электронная система стабилизации (ESP), датчик сцепления |
| 7 | 5A Разъем системы диагностики |
| 8 | 5A Блок управления HomeLink |
| 9 | 5A Автоматическое внутреннее зеркало заднего вида |
| 10 | 5A Контроль дистанции (адаптивный круиз-контроль) |
| 11 | Подключаемый нагреватель 5A |
| 12 | Диагностический штекер 10A |
| 13 | Модуль переключателя рулевой колонки 10A |
| 14 | Выключатель сигнала торможения 5A |
| 15 | Панель приборов 10А |
| 16 | 10A телефон, телематика, мобильный телефон |
| 17 | 10A Электронная система стабилизации (ESP) |
| 18 | Электроника левого фонаря 5A |
| 19 | Датчик дождя 5A |
| 20 | 5A Подогрев форсунок омывателя ветрового стекла |
| 21 | Антенный усилитель 5A |
| 22 | нет |
| 23 | 5A электромеханический стояночный тормоз |
| 24 | недоступен |
| 25 | недоступен |
| 26 | отсутствующая страница |
| 27 | недоступно |
| 28 | отсутствующая страница |
| 29 | отсутствующая страница |
| 30 | отсутствующая страница |
| 31 | Выключатель лампы заднего хода 15A, трансмиссия multitronic, элемент двигателя |
| 32 | 30A Интеллектуальный модуль питания водителя (освещение пространства для ног и фар, звуковой сигнал, стеклоочистители, электрорегулировка рулевой колонки) |
| 33 | 25A Интеллектуальный модуль питания для водителя (левое освещение) |
| 34 | 25A Интеллектуальный модуль питания для водителя (правое освещение) |
| 35 | Независимый нагреватель 20A |
| 36 | Очиститель фар 30A |
| 37 | 25A Электронная система стабилизации (ESP) |
| 38 | Стеклоочиститель ветрового стекла 30A |
| 39 | 15A Блок управления левой дверью |
| 40 | 25A Рожок/дисплей MMI |
| 41 | Вентилятор отопителя 40A |
| 42 | 30A электронный замок зажигания/электрическое управление рулевой колонкой |
| 43 | недоступен |
| 44 | 15A усовершенствованный ключ / блок управления подушкой безопасности |
Видео:Предохранители Ауди А6 С6 и реле с описанием назначения, схемами блоков и местами расположенияСкачать
Кронштейн с реле в салоне автомобиля
Этот блок расположен под приборной панелью, немного левее рулевого колеса. Все компоненты размещаются на специальном кронштейне.
Диаграмма
Идентификация
| A | Предохранитель блока управления ABS 1 -S123- (40A) |
| B | Резервное копирование |
| C | Резервное копирование |
| D | Зарезервировано |
| 1 | Реле питания (клемма 15) -J329-. |
| 2 | Реле омывателя фар -J39-. |
| 3 | Резервное копирование |
| 4 | Реле стартера -J53-. |
| 5 | Реле питания (клемма 75x) -J694- (до 04.2005) |
| 6 | Реле стартера 2 -J695- |
| 7 | Сигнальное реле -J4-. |
| 7 | Реле питания (клемма 75x) -J694- (с 05.2005) |
| 8 | Резервное копирование |
| 9 | Резервное копирование |
Видео:Предохранители и релеСкачать
Блок предохранителей с правой стороны панели приборов
Находится в правой части приборной панели.
Таблица назначения предохранителей
блок предохранителей (черный) | |
| 1 | Блок предохранителей 5A (в некоторых странах экспорта) |
| 2 | Передний прикуриватель 20A |
| 3 | Система контроля давления в шинах 5A |
| 4 | недоступен |
| 5 | 15A Интеллектуальный модуль питания для переднего пассажира (отпирание перчаточного ящика) |
| 6 | 15A Блок управления правой дверью |
| 7 | 20A панель сдвижной крыши |
| 8 | 10A климат-контроль |
| 9 | Подогрев передних сидений 30A |
| 10 | 5 10A связь |
| 11 | Регулировка дорожного просвета 15A |
| 12 | 5A коммуникация |
блок предохранителей (коричневый) | |
| 1 | Топливный насос 20A с электроприводом |
| 2 | 5A автомобильный телефон (Bluetooth) |
| 3 | нет |
| 4 | недоступен |
| 5 | 5A Регулировка дорожного просвета |
| 6 | 5A переключатель КПП/муфты автоматической трансмиссии |
| 7 | 5A Система помощи при парковке (акустическая система парковки) |
| 8 | 5A управление затвором |
| 9 | 5A Автоматическая регулировка угла наклона фар (помощь при включении фар), электроника правой фары |
| 10 | Подушка безопасности 5A |
| 11 | 5A подогрев задних сидений |
| 12 | отсутствующая страница |
Предохранитель № 2 в черном ряду отвечает за передний прикуриватель, в противном случае смотрите устройство в багажном отделении.
Видео:РЕШЕНИЕ В ОПИСАНИИ.Ауди а6с6 забилось дренажное отверстие, залило короб с реле.Реле и свечи приехалиСкачать
Блок предохранителей и реле в багажном отделении ауди а6 с6
Это устройство находится с левой стороны под обшивкой, где расположено гнездо. Более подробную информацию смотрите на видео.
Общая диаграмма
8 — реле обогревателя заднего стекла, 9 — с 2006 года: реле топливного насоса вспомогательного отопителя, 10 — реле топливного насоса.
Расшифровка
| № | Защищенная цепь |
| Черный блок предохранителей | |
| 1 | Усилитель 30A Цифровая / сигнальная обработка (DSP)/ BOSE |
| 2 | 5A MMI, антенный усилитель |
| 3 | 30A Электромеханический стояночный тормоз, двигатель слева |
| 4 | 30A Электромеханический стояночный тормоз, правый двигатель |
| 5 | Розетка 20A в багажном отделении |
| 6 | 5A Аккумулятор — система распределения питания |
| 7 | Интеллектуальный блок распределения питания 20A (лампа справа) |
| 8 | 5A Интеллектуальный блок распределения питания — задний |
| 9 | Задний блок интеллектуального распределения питания 30A (лампа слева) |
| 10 | 35A Электрические стеклоподъемники (правая сторона автомобиля) |
| 11 | 5A Модели с левосторонним расположением рулевого колеса: система помощи при парковке. 20A Модели с правосторонним рулевым колесом: Передний прикуриватель |
| 12 | 20A Задний прикуриватель |
| Коричневый блок предохранителей | |
| 1 | 5A Камера задней парковки |
| 2 | 30A Электрическая задняя дверь |
| 3 | 30A Электрическая задняя дверь |
| 4 | 20A Электрическая задняя дверь |
| 5 | 5A Антенный усилитель |
| 6 | ТВ-тюнер 5A |
| 7 | 5A Интеллектуальный блок распределения питания (комфорт) |
| 8 | 20A Свободно стоящий нагреватель |
| 9 | Цифровой тюнер 5A |
| 10 | 15A Блок управления тягово-сцепным устройством |
| 11 | 15A Тягово-сцепное устройство (левый фонарь) |
| 12 | 15A Буксировочный крюк (правый фонарь) |
