Предохранители и реле Mercedes Sprinter Classic

Предохранители и реле Mercedes Sprinter Classic Опель

Предохранители и реле Mercedes Sprinter Classic. Описание предохранителей и реле указаны в статье



Предохранители и реле Mercedes Sprinter Classic (W909 2013-н.в.)

Функция/компонент
Блок 9.1
F7ЕСП, клемма 30
F11Комбинация инструментов
F900Терминал 30
F85Дневные ходовые огни, Терминал 30
F43Радио пульт дистанционного управления
F112Центральный замок, клемма 30
Ф100Центральный замок, клемма 30
F44Центральные замки
F101Дополнительный жидкостный нагреватель
Блок 9.2
F115Терминал D+
F158Топливный насос
Ф300Внутренний свет
F70Клемма цепи реле D+
F114Дополнительный теплообменник
F110Домкрат
Ф155Дополнительный обогреватель
F143Дополнительный жидкостный нагреватель
F19Дополнительный модуль указателя поворота II
Блок 9.3
F116Терминал 30
F117Терминал 15
Ф180Терминал 30
F52Стеклоподъемник двери переднего пассажира
F53Электростеклоподъемник водительской двери
F54Обогрев и регулировка наружных зеркал заднего вида
F86Дневные ходовые огни, Терминал 15
F87Левая фара
Блок 9.4
F88Правая фара
F89Клемма реле 87 (1)
F90Клемма реле 87 (2)
F91Клемма реле 87 (3)
F128Сиденье водителя с подогревом
F139Дополнительный жидкостный нагреватель
Ф150Потолочный вентилятор
F163Тахограф, терминал 30
F164Тахограф, терминал 15
Блок 9.5
F5ЭСП
F119Дополнительный вентилятор кондиционера
F6ЕСП, клемма 30
Реле
К26Клемма реле D+
К61Реле стартера
К87Клемма реле 87

Реле (9.6)

Предохранители и реле Mercedes Sprinter Classic (W909 2013-н.в.)

Реле
К37Реле звукового сигнала
К39Реле топливного насоса
К52Реле отключения аккумуляторной батареи
К55Реле выключения ближнего света слева
К68Реле света для дневного хода
К69Реле света для дневного хода
К70Клемма реле 15
К74Клемма реле 15
К77Реле вспомогательного вентилятора кондиционера
К78Клемма реле D+
К79Клемма реле 15
К95Реле выключения правого ближнего света
К101Реле центрального замка, левый поворотник
К102Реле центрального замка, правый поворотник
К141Реле задних противотуманных фар
К900Реле прикуривателя

Блок предохранителей под рулевой колонкой (A12)

Видео:Предохранители Мерседес Спринтер 901 - 905 и реле с описанием расположения и схемами блоковСкачать

Предохранители Мерседес Спринтер 901 - 905 и реле с описанием расположения и схемами блоков

Предохранители и реле Mercedes Sprinter Classic (W909 2013-н.в.)Предохранители и реле Mercedes Sprinter Classic (W909 2013-н.в.)

Функция/компонент
A12f1Парковочный и габаритный огонь справа
A12f2Правый дальний свет
А12f3Левый дальний свет, индикатор дальнего света
A12f4Фонарь заднего хода
A12f5Знак СТОП
А12f6Мотор стеклоочистителя
А12f7Звуковой сигнал, реле на клеммах 15 цепи
A12f8Лампы освещения салона, прикуриватель, радио, клемма 30
A12f9Выключатель аварийной сигнализации, стояночный свет
А12f10Подсветка передней панели, подсветка номерного знака
А12f11Парковочный и габаритный огонь слева
А12f12Правый ближний свет
А12f13Левый ближний свет, задний противотуманный фонарь
А12f14Не используется
А12f15Радиоприемник, клеммная цепь 15
А12f16Блок управления CDI, клемма 30
А12f17Блок управления CDI, клемма 30
А12f18Зажигание, клемма 15
А12f19Не используется
А12f20Блок управления кондиционером, клемма 30
А12f21Вентилятор отопителя, клемма 30
Реле
А12к1Реле указателя поворота
А12к2Реле стеклоочистителя
А12к3Реле CDI

Блок предохранителей в моторном отсеке (F140)

Предохранители и реле Mercedes Sprinter Classic (W909 2013-н.в.)

Предохранители и реле Mercedes Sprinter Classic (W909 2013-н.в.)

Функция/компонент
F140.1Реле отключения аккумуляторной батареи, клемма 30
F140.2Клемма 15, цепи клеммы 30 реле
F140.3Терминал 30
F140.4Кондиционер на крыше, терминал 30
F140.5Предварительный подогрев, клемма 30
F140.6Центральный электрический блок, клемма 30 тахографа

КАК БЫСТРО НАЙТИ ПЕРЕГРЕВШИЙ ПРЕДОХРАНИТЕЛЬ И РЕЛЕ. КАК БЫСТРО НАЙТИ ПЕРЕГОРЕВШИЙ ПРЕДОХРАНИТЕЛЬ И РЕЛЕ.

Предохранители в Спринтерене работает бензонасос, реле бензонасосаМерседес W169 — замена реле и предохранителейМерседес спринтер: ошибка клеммы 87 реле

🔍 Видео

ПРЕДОХРАНИТЕЛИ МЕРСЕДЕС СПРИНТЕРСкачать

ПРЕДОХРАНИТЕЛИ МЕРСЕДЕС СПРИНТЕР

Предохранители Мерседес Спринтер 2006 - 2017 и реле с описанием и схемами блоковСкачать

Предохранители Мерседес Спринтер 2006 - 2017 и реле с описанием и схемами блоков

Предохранители Мерседес Спринтер 3 (2018 - 2023) и реле с описанием и схемами блоковСкачать

Предохранители Мерседес Спринтер 3 (2018 - 2023) и реле с описанием и схемами блоков

Предохранители и реле для Mercedes-Benz Sprinter (W906 / NCV3; 2006-2018)Скачать

Предохранители и реле для Mercedes-Benz Sprinter (W906 / NCV3; 2006-2018)

Предохрантели Мерседес Спринтер Классик 909 и реле с описанием, схемами блоков и их расположением.Скачать

Предохрантели Мерседес Спринтер Классик 909 и реле с описанием, схемами блоков и их расположением.

БЛОК ПРЕДОХРАНИТЕЛЕЙ Sprinter CDI W903. Реле CDI. Ремонт. Горит Чек Масла. Не ЗаводитсяСкачать

БЛОК ПРЕДОХРАНИТЕЛЕЙ Sprinter CDI W903. Реле CDI. Ремонт. Горит Чек Масла. Не Заводится

как быстро найти сгоревший предохранитель и реле.Скачать

как быстро найти сгоревший предохранитель и реле.

Как проверить реле на работоспособность мультиметромСкачать

Как проверить реле на работоспособность мультиметром

Не заводится Спринтер не крутит стартер! Часть 1Скачать

Не заводится Спринтер не крутит стартер! Часть 1

Предохранители на SprinterСкачать

Предохранители на Sprinter

Стартер не крутит, реле зажигания, спринтер.Скачать

Стартер не крутит, реле зажигания, спринтер.

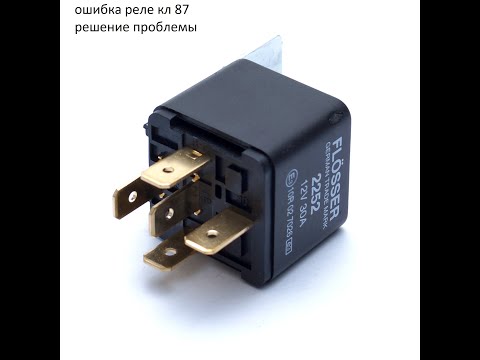

Мерседес спринтер :ошибка ,реле клемма 87Скачать
