Предохранители Ситроен С3 (2 видео)

Citroen C3 — компактный легковой автомобиль, выпускаемый в различных модификациях, таких как кабриолет, Picasso и др. Первое поколение было доступно в 2002, 2003, 2004, 2005, 2006, 2007, 2008 и 2009 годах, в течение которых оно подверглось рестайлингу. С 2010 года началось производство второго поколения C3. Он выпускался в 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 годах и до настоящего времени. Мы опишем схемы блоков предохранителей Citroën C3 с подробной расшифровкой всех компонентов для обоих поколений и включим руководство пользователя.

В автомобиле Citroën C3 имеется два основных блока предохранителей.

Видео:ситроен с3 выносной предохранитель на стартер Скачать

Первый находится в моторном отсеке рядом с аккумулятором слева, под защитной крышкой.

Второй находится в салоне под приборной панелью (с левой стороны).

Видео:Предохранители и реле для Citroën C3 (2002-2008)Скачать

Описание для 1-го поколения Ситроен С3 (до 2010 года)

Содержание

Блок предохранителей под капотом
Блок предохранителей в салоне
Описание для 2-го поколения Citroen C3 (с 2010 года)
Блок предохранителей под капотом
Блок предохранителей в салоне
💥 Видео 🎦

Блок предохранителей под капотом

Общая схема

Описание:

Видео:Citroen C3 - Не работает дальний светСкачать

F10 15A Правый ближний свет фар;
F14 10A Омыватель ветрового стекла;
F16 30A Воздушный насос;
F9 15A Левый стоп-сигнал;
F11 10A Левая фара дальнего света;
F7 20A Омыватель фар;
F3 10A Электронные блоки управления (ABS, система ESP);
F15 15A Блоки управления двигателем (катушка зажигания, электромагнитный клапан, датчик кислорода, система впрыска топлива) — Масляный картер — Предпусковой подогреватель дизельного топлива;
F17 30A Стеклоочиститель ветрового стекла;
F8 20A Реле управления двигателем — ЭБУ впрыска топлива;
F2 15A Топливный насос;
F4 10A ЭБУ (система впрыска топлива, система гидроусилителя руля) — Датчики (уровень охлаждающей жидкости дизельного двигателя, круиз-контроль, стоп-сигнал, сцепление) — Трансмиссия SensoDrive и автоматическая коробка передач — Дополнительный блок отопителя;
F13 15A Предупреждающий зуммер;
F12 10A Правая фара дальнего света;
F6 15A Противотуманная фара;
F18 30A/ 40A Электрический вентилятор;
Подогреватель блока двигателя F1 10A — Датчик воды в дизельном топливе — Датчик скорости — Фонари заднего хода — ЭБУ (автоматическая коробка передач, коробка передач SensoDrive).

Блок предохранителей в салоне

Принципиальная схема

Описание:

Видео:ситроен с3 перегорает предохранитель на стартерСкачать

F11 15 A Стеклоочиститель заднего стекла;
F16 30 A Центральный замок — система суперблокировки;
F20 10 A Задний правый стоп-сигнал;
F12 30 A Цепь питания сдвижного люка — Передние электрические стеклоподъемники;
F10 40 A Заднее стекло с электрообогревом — Дверные зеркала с электрообогревом;
F7 15 A Датчик дождя — Датчик света — Электронная противоугонная сигнализация;
F4 20 A Управление автоматической коробкой передач — Переключатель переднего переключателя — Часы — Дисплей — Навигация — Противоугонная сигнализация — Автомобильное радио;
F21 15 A Задний левый стоп-сигнал — вспомогательный стоп-сигнал;
F15 15 A Приборная панель — Дисплей — Навигационная система — Кондиционер — Датчики парковки — Автомобильное радио;
F14 10 A Выключатели рулевой колонки — Электронное управление подушками безопасности — Блок предохранителей моторного отсека;
F5 15 A Сирена противоугонной сигнализации;
F1 15 A диагностический разъем питания — прицеп + навигационная система;
F22 20A — Розетка 12 В — Предохранитель прикуривателя Citroen s3 — Электрические лампы для чтения — Электропривод затемнения и складывания зеркал заднего вида — Жгут проводов для установки; автомобильного радио — Подсветка зеркал в солнцезащитном козырьке — Подсветка номерного знака;
F6 10A диагностический разъем — датчик угла поворота маховика.

Обратите внимание, что предохранитель для прикуривателя на 20 А, номер предохранителя 22.

Описание для 2-го поколения Citroen C3 (с 2010 года)

Блок предохранителей под капотом

Общая диаграмма

Описание:

Видео:Citroën C3 печка не дует.Скачать

20 — питание ЭБУ двигателя, управление электровентилятором, главное реле многофункционального процессора двигателя;
15 — зуммер;
10 — омыватели ветрового и заднего стекла;
20 — Дневной ходовой огонь;
15 — Подогреватель дизельного топлива (на дизельных версиях), топливный насос (на бензиновых версиях);
10 — Процессор ABS/ESP, реле разблокировки ABS/ESP, контактор удержания стоп-сигнала;
10 — Электрический усилитель руля;
25 — Управление стартером;
10 — Устройство коммутации и защиты (для дизельных версий);
30 — Электромагнитный клапан ТНВД (для дизельных версий), форсунки и катушки зажигания (для бензиновых версий);
40 — Электрический вентилятор системы кондиционирования воздуха;
30 — Низкая/высокая скорость стеклоочистителей ветрового стекла;
40 — Питание интеллектуального блока управления (+ от зажигания);
30 — Питание клапана VALVETRONIC (бензиновый двигатель);
10 — Правая фара дальнего света;
10 — Левая фара дальнего света;
15 — Левая фара ближнего света;
15 — Правая фара ближнего света;
15 — Многофункциональный процессор двигателя (на бензиновых версиях), электромагнитные клапаны охлаждения наддувочного воздуха (на дизельных версиях);
10 — Многофункциональный блок питания процессора двигателя (для бензиновых модификаций), электромагнитный клапан управления давлением турбонагнетателя (для дизельных модификаций), датчик уровня охлаждающей жидкости (для дизельных модификаций);
5 — Питание вентилятора системы охлаждения, реле ABS/ESP.

Список предохранителей высокой стоимости:

MF4 — 60 — интеллектуальный распределительный блок питания;
MF6 — не используется;
MF7 — внутренний блок предохранителей;
MF3 — 30 — процессор системы ABS/ESP;
MF5 — 60 — блок питания для интеллектуальной распределительной коробки;
MF2 — 30 — процессор системы ABS/ESP;
MF1 — 60 — Электрический вентилятор системы охлаждения;
MF8 — не используется.

Блок предохранителей в салоне

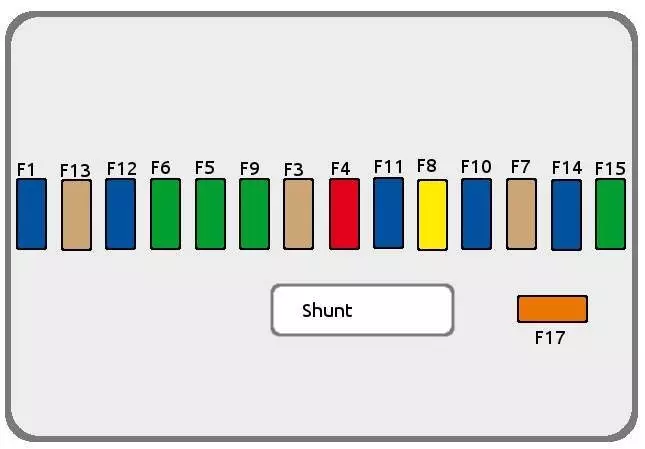

Схема предохранителей

Видео:ТОП проблем Ситроен C3 | Самые частые неисправности и недостатки Citroen C3 1Скачать

Описание:

FH38 — 20 — Навигационная система;
FH39 — 20 — Обогрев сидений;
FH40 — 30 — Блок переключателей прицепа;
FH37 — 15 — Электрическое подключение дополнительного оборудования на прицепе;
FH36 — 5 — Распределительная коробка прицепа;
F1 — 15 — Стеклоочиститель заднего стекла;
F2 — не используется;
F3 — 5 — ЭБУ подушек безопасности и пиротехнических преднатяжителей;
F4 — 10 — Датчик угла поворота рулевого колеса, кондиционер, контактор сцепления, насос присадки сажевого фильтра, диагностический разъем, датчик расхода воздуха;
F5 — 30 — Панель управления стеклоподъемниками, управление стеклоподъемниками пассажира, мотор переднего стеклоподъемника;
F6 — 30 — Электродвигатель стеклоподъемника заднего стекла и электродвигатель стеклоподъемника двери водителя;
F7-5 — Освещение, освещение переднего отделения, освещение перчаточного ящика, предупреждающие огни опасности, задние предупреждающие огни опасности;
F8 — 20 — Многофункциональный дисплей, автомобильное радио, навигационная система;
F9 — 30 — Автомобильное радио (опция), 12-вольтовая розетка;
F10 — 15 — Переключатели рычагов управления;
F11 — 15 — Замок зажигания, диагностический разъем;
F12 — 15 — Датчик дождя/света, распределительная коробка прицепа;
F13 — 5 — Главный контактор стоп-сигнала, блок выключателей двигателя;
F14 — 15 — Компьютер системы помощи при парковке, устройство предупреждения о ремнях безопасности, компьютер подушек безопасности, комбинация приборов, система кондиционирования воздуха, USB;
F15 — 30 — система блокировки;
F16 — не используется;
F17 — 40 — Обогрев заднего стекла и дверных зеркал;
SH — шунт PARC.
