Схема автомобиля Пежо 206 (6 видео)

В данной статье представлены электрические схемы Peugeot 206 1998-2005 гг. Пассивная безопасность пассажиров на Peugeot 206 стандартно оснащена подушками безопасности водителя и переднего пассажира (переключаемыми), а также регулируемыми по высоте ремнями безопасности с пиротехническими преднатяжителями. За дополнительную плату также можно установить боковые подушки. Тщательно рассчитанный и испытанный различными тестовыми системами, кузов включает в себя множество зон запрограммированной деформации, усиления и ребра жесткости. Разработчики включают гидроусилитель руля и регулируемую по высоте рулевую колонку в стандартные функции активной безопасности для всех модификаций Peugeot 206. Усилитель рулевого управления и трансмиссия Peugeot 206 предназначены для обеспечения рулевого управления с минимальными усилиями.

Кодовое обозначение элементов на схемах электрооборудования

Элементы схем подключения обозначаются четырехзначным числом. Первые две цифры обозначают родство элемента с определенной группой, вторые две цифры — его номер.
В обозначении световых индикаторов перед цифрой ставится буква V, например V4700 — сигнальная лампа открытой двери.

Видео:Предохранители и реле для Peugeot 206 (1999-2008)Скачать

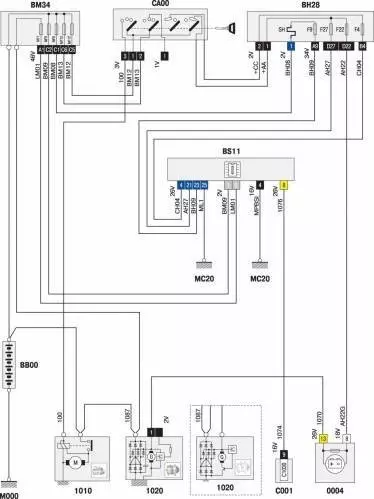

1010 Закуска
Генератор 1020
1116 Датчик положения цилиндра 1
1120 Датчик детонации
1121 Датчик детонации 1
1135 Катушка зажигания
1136 Конденсатор катушки зажигания
1203 Инерционный выключатель
1211 Топливный насос-дозатор
1215 Электропневматический продувочный клапан
1220 датчик температуры охлаждающей жидкости
1242 Реле Pulsar
1261 Датчик положения педали акселератора
1262 Дроссельная заслонка бензинового двигателя
1302 Реле питания форсунки
1304 Двойное многофункциональное реле контроля двигателя
1311 Датчик турбины очень высокого давления
1312 датчик давления воздуха на впуске
1313 Датчик режима двигателя
1320 Блок управления двигателем
1330 Инжектор
1331 Форсунка цилиндра 1
1332 Форсунка цилиндра 2
1333 Форсунка цилиндра 3
1334 Форсунка цилиндра 4
1350 Верхний датчик концентрации кислорода
1351 Нижний датчик концентрации кислорода
1506 Двухскоростной резистор вентилятора
1508 Реле мощности вентилятора на низкой скорости
1509 Реле мощности вентилятора для высокой скорости

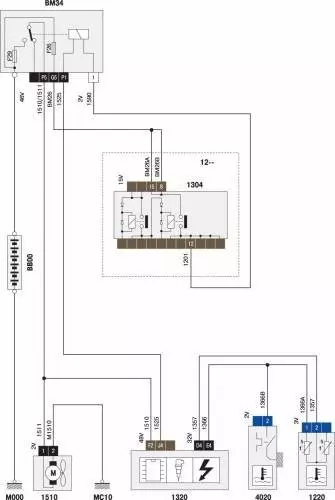

1510 Поклонников
1620 датчик скорости автомобиля
1635 Блок управления электрогидравлический BVA
1636 BVA датчик положения
Датчик LPG 1817
2011 Задний противотуманный фонарь (центральный)
Выключатель сигнала тормоза 2100
2110 Дополнительный тормозной сигнал
2200 Переключатель фонарей заднего хода
Выключатель опасности 2300
2320 Указатель поворота передний левый
2325 Указатель поворота передний правый
2340 Повторитель указателя поворота левого поворота
2345 Повторитель указателя правого поворота
2400 Линейное реле дневного света
2500 переключатель звукового сигнала
2505 Реле компрессорного насоса
2520 Звуковой сигнал
2610 Левая фара
2615 Передняя правая фара
2620 Передний левый габаритный огонь
2625 Правый передний габаритный фонарь
2630 Левый задний фонарь
2635 Правый задний габаритный фонарь
2636 Фонарь освещения номерного знака левый
2665 Реле передней противотуманной фары
2670 Левая противотуманная фара
2675 Правая противотуманная фара
3000 Концевой выключатель освещения передней левой двери
3001 Концевой выключатель освещения передней правой двери
3007 Реле освещения салона
Реостат освещения 3050
3100 Выключатель освещения багажного отделения
3105 Лампа багажного отделения
3110 Выключатель освещения бардачка
3115 Лампа освещения вещевого ящика
4000 Комбинированный центральный электронный модуль
4020 Термовыключатель охлаждающей жидкости двигателя
4026 Указатель температуры охлаждающей жидкости двигателя
4100 Индикатор температуры + уровень моторного масла
4310 Указатель уровня топлива
4605 Блок сигнализации для выбора передачи или программы
4630 Индикатор скорости автомобиля
5001 датчик дождя
5015 Двигатель стеклоочистителя
5211 Электродвигатель стеклоочистителя заднего левого стекла
5215 Электродвигатель очистителя заднего стекла
5400 Реле частоты омывателя фар
5405 Насос омывателя фар
6005 Переключатель правого стеклоподъемника
6032 Блок управления двигателем + стеклоподъемник со стороны водителя
6035 Электродвигатель стеклоподъемника (водительской двери)
6036 Плата управления электрическими стеклоподъемниками / боковыми зеркалами (дверь водителя)
6100 Выключатель заднего стеклоподъемника левой задней двери
6105 Выключатель заднего стеклоподъемника задней правой двери
6120 Выключатель отключения задних стекол
6121 Заднее реле
6130 Электродвигатель стеклоподъемника задней левой двери
6135 Электродвигатель стеклоподъемника задней правой двери
6202 Замок передней левой двери
6207 Замок передней правой двери
6212 Замок задней левой двери
6217 Замок задней правой двери
6410 Зеркало заднего вида со стороны водителя (электрическое / с подогревом)
6415 Зеркало заднего вида со стороны пассажира (электрическое / с подогревом)

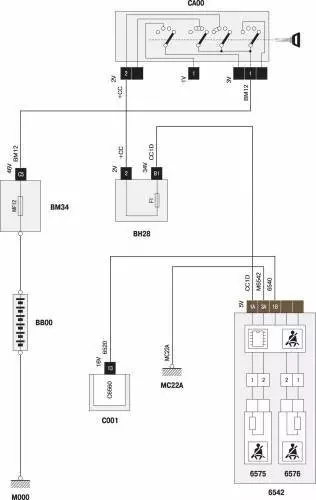

6542 Ремень безопасности пиротехнический
6562 Модуль правой передней боковой подушки безопасности
6563 Модуль левой передней боковой подушки безопасности
6564 Модуль подушки безопасности переднего пассажира
6564 Модуль подушки безопасности переднего пассажира
6565 Модуль подушки безопасности водителя
6569 Выключатель нейтрализации подушки безопасности пассажира
6570 Замок подушки безопасности и ремни безопасности
6571 Блок боковой подушки безопасности (правый)
6572 Блок боковой подушки безопасности (левая)
6575 Ремень безопасности передний левый
6576 Ремень безопасности передний правый
6600 Переключатель корректора фар
6610 Мотор-корректор левой фары
6615 Мотор-корректор правой фары
6820 Блок управления проемом крыши
6860 Блок управления вытяжкой
7000 Передний левый датчик АБС
7000 Передний левый датчик АБС
7005 Датчик АБС передний правый
7005 Датчик АБС передний правый
7010 Датчик АБС задний левый
7015 Датчик АБС задний правый
7020 Блок управления ABS
8006 Термистор испарителя
8020 Компрессор кондиционера
8025 Система кондиционирования воздуха
8030 Термистор воздуха в салоне
8031 Термистор охлаждающей жидкости
8045 Модуль импульсного управления
8046 Импеданс скорости импульса
8050 Импульсный двигатель
8065 Двигатель смесительной заслонки
8070 Электродвигатель заслонки впускного воздуха
8071 Электродвигатель распределительной заслонки
8080 Блок управления кондиционером
8120 Обогрев заднего стекла
8208 блок АЦП
8220 Аналоговый транспондерный модуль

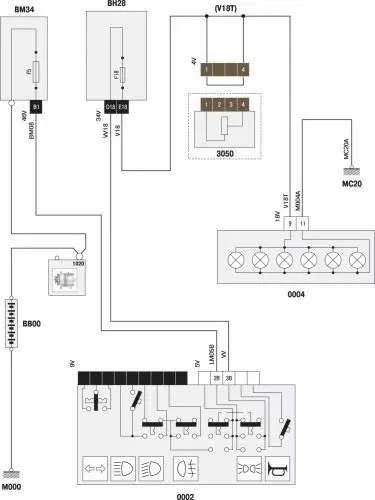

0002. Управление освещением
0004. Панель приборов
0005. Обогреватель стеклоочистителя / омывателя заднего стекла
BB00 аккумулятор
ВН12 Блок из 12 предохранителей (внутренний)

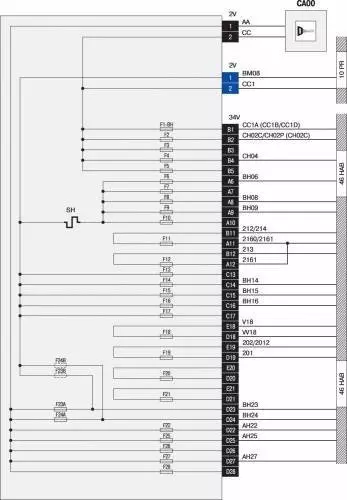

ВН28 Блок 28 предохранителей (внутренний)

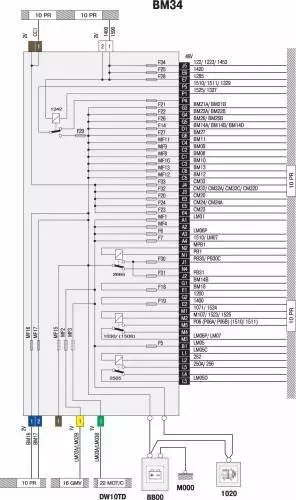

ВМ34 Блок 34 предохранителей (моторный отсек)
BSI1 Блок обслуживания компьютеров

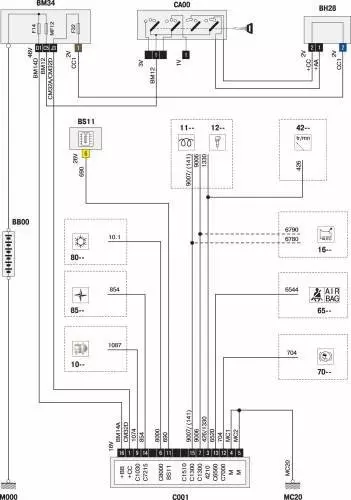

C001 Диагностический разъем
CA00 Выключатель питания
CT00 Поворотный переключатель
Предохранитель аккумуляторной батареи MF00 Maxi Service
Предохранитель Maxi Generator MF01
Предохранитель аккумуляторной батареи Maxi MF02
MF175 Мегапредохранитель в моторном отсеке 175 А
V0004 Сигнальная лампа, показывающая аварийное состояние тормозной системы
Контрольная лампа V1000 зарядки аккумулятора
Индикатор диагностики двигателя V1300
V2000 Задний противотуманный фонарь и указатель поворота
V2320 Сигнальная лампа левого указателя поворота
V2330 Контрольная лампа правого указателя поворота
V2610 Сигнальная лампа габаритного огня
V2620 Сигнальная лампа ближнего света
V2660 Контрольная лампа противотуманной фары
V4010 Контрольная лампа уровня охлаждающей жидкости двигателя
Контрольная лампа давления масла в двигателе V4110
V4300 Сигнальная лампа низкого уровня топлива
V4400 Контрольная лампа стояночного тормоза
V4700 Сигнальная лампа открытой двери
V6560 Сигнальная лампа передней подушки безопасности
V6561 Сигнальная лампа боковой подушки безопасности
Контрольная лампа диагностики АБС V7000
