Замена передних тормозных колодок Peugeot 206

При снятии и установке тормозных колодок в сервисных центрах Peugeot используйте зажим FACOM D60 A.

Видео:Как заменить тормозные колодки переднего дискового тормоза на PEUGEOT 206 1 (2D) [ВИДЕОУРОК AUTODOC]Скачать

Старая конструкция колодок

Содержание

• Старая конструкция обуви
• Новый дизайн колодки
• Тормозные колодки старой конструкции
• Новый дизайн тормозных колодок
• Обе модели обуви

Рис. 9.1. Старая конструкция передних тормозных колодок: 1 — пружина; 2 — тормозная колодка

Винтовые пружины 1 установлены на тормозные колодки старой конструкции (рис. 9.1).

Видео:Замена передних тормозных колодок на Пежо 206 pad replacementСкачать

Новая конструкция колодок

Рис. 9.2. Новый дизайн передних тормозных колодок: 1 — пружина; 2 — тормозные колодки

Форма подушек новой конструкции была изменена для возможности установки листовых рессор 1 (рис. 9.2). Листовые рессоры поставляются в качестве запасных частей в комплекте с передними тормозными колодками. Новые тормозные колодки можно устанавливать в старые тормозные механизмы.

Снимите передние тормозные колодки в следующем порядке:

1) затормозить автомобиль стояночным тормозом;

2) приподнять переднюю часть автомобиля и поставить на опоры;

3) снимаем колесо;

4) снимаем фильтр с бачка подачи тормозной жидкости;

5) откачать шприцем часть тормозной жидкости из бачка;

6) заменить фильтр;

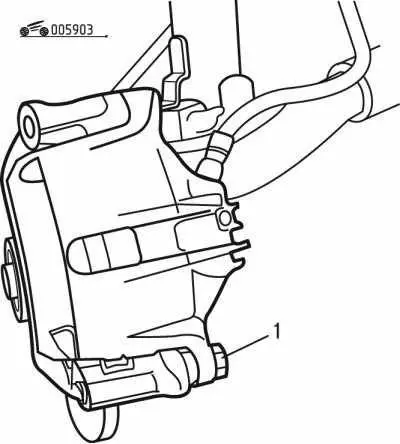

Рис. 9.3. Отвинчивание болта направляющего пальца: 1 — болт

7) отверните нижний болт 1 (рис. 9.3) крепления направляющего штифта;

Рис. 9.4. Путем поворота плоскогубцев: 1 — гофрированный защитный колпачок; 2 — опора; 3 — поршень; 4 — защитная манжета

поверните суппорт 2 (рис. 9.4) вокруг верхнего болта;

9) снимаем тормозные колодки;

10) визуально проверьте:

• уплотнение по окружности поршня 3;
• состояние и правильность установки защитной втулки 4 и гофрированных защитных колпачков 1;
• износ тормозного диска;
• убедитесь, что направляющие штифты суппорта перемещаются свободно;

11) заменить неисправные детали.

Установите передние тормозные колодки в следующем порядке:

• очистить детали тормозного механизма и тормозной диск от грязи и пыли;

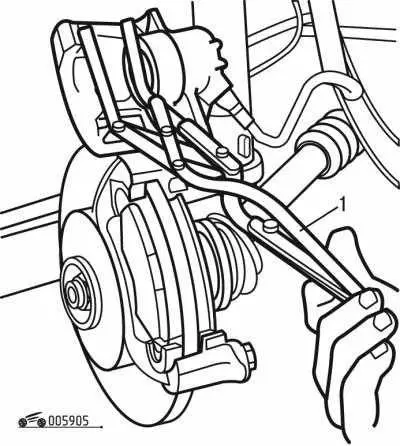

Рис. 9.5. Поршень заделан внутри цилиндра: 1 — хомут

• погрузить поршень глубоко в цилиндр с помощью зажима 1 (рис. 9.5) типа FACOM D60 A;

Тормозные колодки старой конструкции

• установить тормозные колодки;

Тормозные колодки новой конструкции

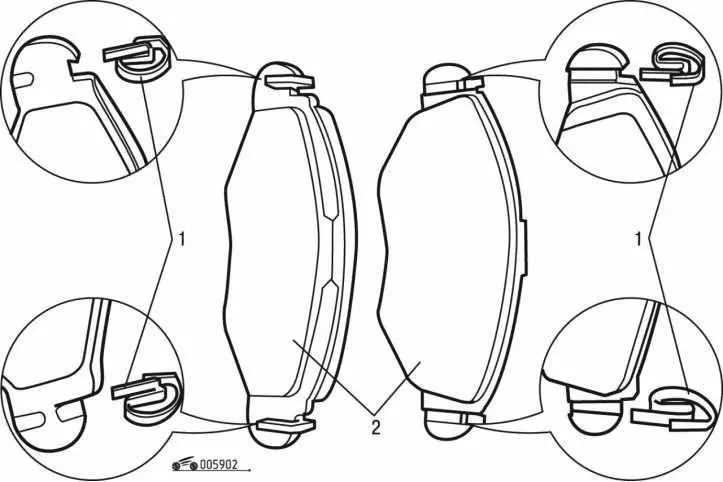

Рис. 9.6. Установка пружин на колодки новой конструкции: 1 — пружины; 2 — колодки

• установите пружины 1 (рис. 9.6) на башмаки 2, вырез А должен быть вверху;

Примечание. Виток пружин должен располагаться на стороне, противоположной кожуху.

• установите тормозные колодки с правильно расположенными пружинами 1. Паз A должен быть вверху;

Обе конструкции колодок

• — опустить суппорт;

Внимание! При перемещении суппорта не зажимайте верхний направляющий штифт.

• установить новый болт 1 (см рис. 9.3) с предварительно нанесенным на резьбу фиксирующим составом;
• затянуть болт 1 моментом 30 Нм;
• проверить уровень тормозной жидкости в расходном баке и при необходимости долить;
• установите колесо, затянув винты моментом 85 Нм;
• опустить переднюю часть автомобиля;
• запустите двигатель и несколько раз нажмите педаль тормоза с возрастающим усилием, прежде чем трогаться с места.
