Opel Corsa снятие и установка стартера (6 видео)

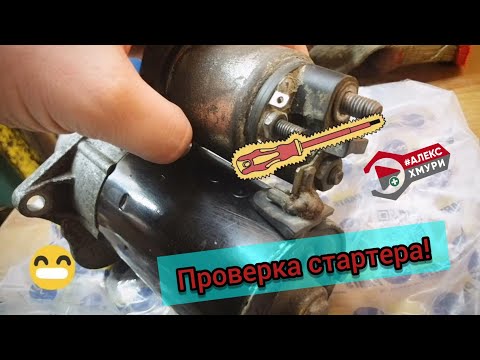

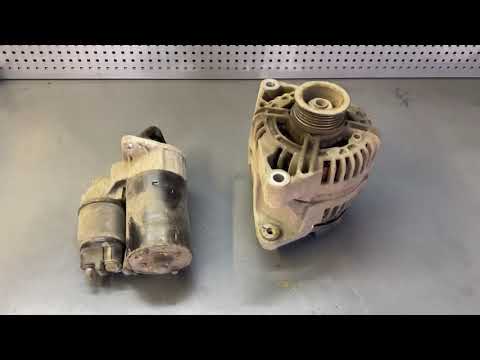

Стартер в сборе Valeo

1 — Весна
2 — крепежные винты
3 — Тяговое реле
4 — стопорное кольцо
5 — упорное кольцо
6 — Обгонная муфта с шестерней
7 — Э / мотор с планетарной коробкой передач
8 — изоляционная втулка
9 — Крышка корпуса
10 — Гайки крепления крышки корпуса
11 — Изоляция крышки корпуса

12 — пружина
13 — Щеточные изоляционные пластины
14 — Щетка отрицательного контакта
15 — Щеткодержатель
16 — Уплотнение
17 — Щетка положительного контакта
18 — Корпус
19 — Винты
20 — Опорная втулка
21 — штифт вилочного рычага
22 — Рычаг вилки

Стартер находится за блоком цилиндров и снимается вниз.

Снятие:

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный провод от аккумуляторной батареи.

2. На дизельном двигателе переключите механическую коробку передач на передачу, чтобы можно было добраться до стартера.

3. Отсоедините кабели от клеммы 30 (1) и клеммы 50 (2) тягового реле.

Клеммы тягового реле

4. Снимите крепежные болты (1) с фланца.

Фланцевые болты

5. Снимите стартер.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

На бензиновых двигателях установите стартер и затяните его крепежные болты с моментом 25 Нм.
На дизельных двигателях затяните болт стартера выше 75 Нм и ниже 45 Нм.
Подключите провода к клеммам 30 и 50 тягового реле.
Подсоедините отрицательный кабель к аккумуляторной батарее.
