Топливный фильтр Фольксваген Пассат (4 видео)

На кузовах Volkswagen Passat B3, B4 и B5 установлен внешний прямоточный топливный фильтр. На автомобилях Volkswagen Passat B6 и Passat SS топливный фильтр расположен в корпусе бензонасоса в баке.

Производитель рекомендует заменять фильтрующие элементы при пробеге не менее 80 000 км. Сокращению интервала замены может способствовать ряд факторов.

В автомобилях Volkswagen Passat всех марок используется пара топливных фильтров:

Грубая часть очищается с помощью сетчатого фильтра, который отсеивает грубые элементы, сколы краски, окалину, другими словами, по сути, защищает лопасти топливного насоса от повреждений;
Тонкая фильтрация происходит в корпусе фильтра, где топливо проходит через многослойный фильтрующий материал, где оно очищается от нежелательных примесей и воды.

Фильтр грубой очистки необходимо заменить, если он поврежден, в противном случае его можно очистить с помощью щетки или воздушной струи.

Фильтрующий элемент грубой очистки необходимо регулярно заменять, поскольку загрязнения могут накапливаться со временем, снижая поток и эффективность фильтрации. Это влияет на работу топливного насоса и двигателя, сказывается на управляемости автомобиля и может привести к его повреждению.

Содержание

Признаки забитого топливного фильтра
Где находится топливный фильтр
Артикул фильтра
Ход работ
📽️ Видео 💡

Видео:Как заменить топливный фильтр на VW PASSAT B7 Седан [ВИДЕОУРОК AUTODOC]Скачать

Признаки забитого топливного фильтра

Засоренный топливный фильтр вызывает падение давления в топливной рейке, топливно-воздушная смесь опорожняется, что может привести к разрушению компонентов клапанного механизма в головке блока цилиндров или поршнево-поршневой группы.

Повышенное сопротивление фильтра вызывает чрезмерную нагрузку на насос и ускоряет износ, может привести к перегреву и выходу из строя обмотки.

Не рекомендуется эксплуатировать автомобиль с засоренным фильтром.

Симптомы засорения топливного фильтра:

Неустойчивый холостой ход;
Трудности с запуском двигателя, не запускается с первого раза;
Снижение мощности двигателя;
Рывки при ускорении;
Обеднение воздушно-топливной смеси.

Подобные симптомы могут указывать на другие неисправности. При появлении этих симптомов рекомендуется сначала заменить топливный фильтр.

Видео:Как заменить топливный фильтр на VW PASSAT B6 (3C5) [ВИДЕОУРОК AUTODOC]Скачать

Где находится топливный фильтр

В Passat B3 и B4 топливный фильтр расположен под шасси, сзади со стороны пассажира. В Passat B5 фильтр также расположен внизу, возле правого заднего колеса. В Passat B6 и CC фильтрующий элемент погружен в бак в одном корпусе с насосом.

Видео:Замена топливного фильтра VW PassatСкачать

Артикул фильтра

Оригинальные номера фильтрующих элементов для различных моделей VW Passat:

Кузов B3, B4 — номер детали 1H0 201 511 A за 800 руб;
Кузов B5 — номер детали 1H0 201 511 A за 800 руб;
B6, кузов CC — номер детали 7N0127177B за 1900 руб.

Неоригинальные фильтры для Passat B3, B4, B5:

TSN 9.3.9 по цене 190 руб;
SCT ST 314 по цене 210 руб;
Сакура FS-8002 — стоимость 280 руб.

Нелинейные фильтры для Passat B6 и CC:

Jp Group 1118707600 по цене 330 руб;
Уфи 26.026.00 — цена 993 руб;
Bosch F 026 402 809 — цена 1 050 руб.

Рекомендуется выбирать неоригинальные фильтры только проверенных производителей.

Видео:Как заменить топливный фильтр на VW PASSAT 5 (B5) [ВИДЕОУРОК AUTODOC]Скачать

Ход работ

Замена топливного фильтра в Passat B6 или Passat CC не требует ямы или подъемника. Фильтрующий элемент расположен в корпусе бензонасоса в баке и доступен из салона.

Процедура для Passat B6 и CC:

Отсоедините аккумулятор;
Сбросьте избыточное давление в системе, вынув предохранитель бензонасоса и запустив двигатель, пока он не погаснет;
Снимите нижнюю часть заднего сиденья, потянув ее назад и вверх;

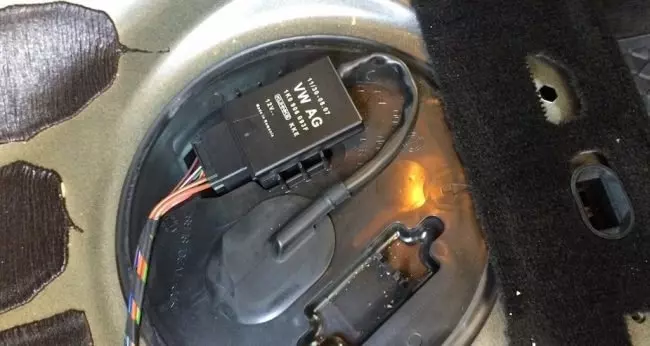

С помощью отвертки открутите пластиковую пробку, чтобы получить доступ к крышке топливного бака;
Отсоедините клемму питания бензонасоса;

Удалите скопившуюся грязь тряпкой или пылесосом;

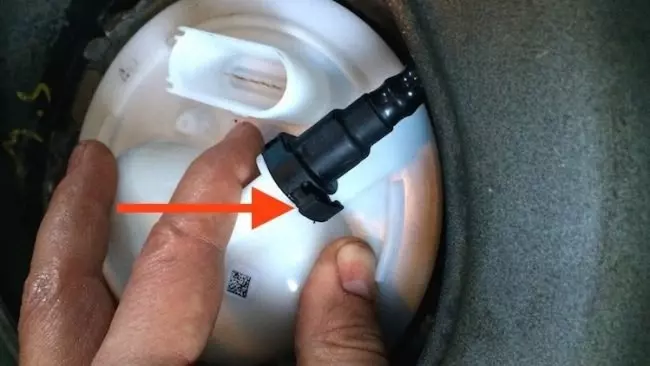

Отсоедините топливопровод, нажав на пластиковую защелку;

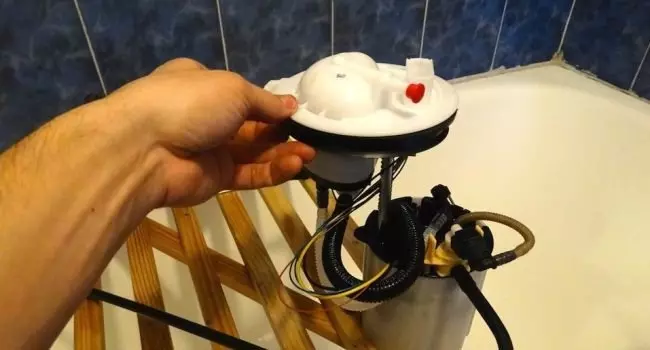

Вытащите корпус топливного насоса;
Последовательно отсоедините три компонента корпуса насоса;

Снимите корпус топливного фильтра, предварительно отсоединив трубопровод;
Замените фильтрующий элемент на новый;
Выполните сборку в обратном порядке, обязательно подсоединив все трубы;

Установите на место корпус насоса и соберите все остальные компоненты.

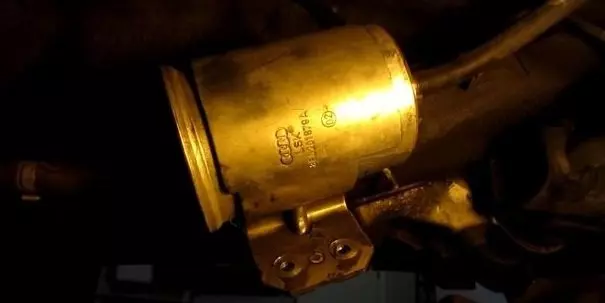

Passat B3, B4, B5 Для замены топливного фильтра потребуется яма или подъемник, так как фильтр расположен в нижней части автомобиля возле правого заднего колеса.

Порядок работы Passat B3-4-5:

Установите автомобиль на кран или в смотровую яму;
Отсоедините аккумулятор;
Сбросьте избыточное давление в системе, вынув предохранитель бензонасоса и запустив двигатель, пока он не погаснет;
Открутите гайки, крепящие пластиковую крышку;

Открутите хомуты до и после фильтра, снимите топливные шланги;

Открутите болт, крепящий топливный фильтр;

Вытащите старый фильтр и установите новый, обращая внимание на направление потока топлива;
Затяните крепление корпуса фильтрующего элемента;
Наденьте топливные шланги и затяните хомуты шлангов;
Вставьте предохранитель бензонасоса, подключите аккумулятор, заведите автомобиль и проверьте наличие утечек;
Прикрутите пластиковую крышку.

При замене фильтра рекомендуется заменить металлические зажимы.
