Рис. 5.47. Пружинный шплинт и корончатая гайка конца рулевой тяги

Снимите шплинт 1, отверните корончатую гайку с конца рулевой тяги 2 (рис. 5.47).

Рис. 5.48. Вытащите кончик рулевой тяги

С помощью специального инструмента вытяните наконечник рулевой тяги из поворотного кулака (рис. 5.48).

Рис. 5.49. Снятие наконечника рулевой тяги

Для облегчения регулировки после установки отметьте 2 на резьбе стержня, указывающую положение контргайки конца рулевой тяги 3. Ослабьте контргайку и снимите конец 4 рулевой тяги со стержня 1 (рис. 5.49).

Установка

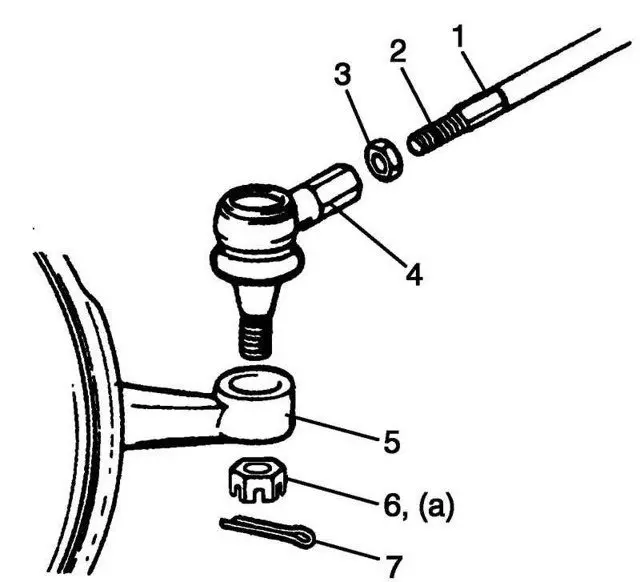

Рис. 5.50. Установка конца рулевой тяги

Установите стопорную гайку 3 наконечника рулевой тяги и наконечник 4 рулевой тяги на стержень 1. Затяните стопорную гайку в соответствии с меткой 2 на резьбе стержня (рис. 5.50). Вставьте конец рулевой тяги в поворотный кулак 5. Заверните корончатую гайку 6 так, чтобы отверстия для шплинта 7 совпадали с прорезью гайки в пределах номинального момента затяжки (рис. 5.50).

Момент затяжки кольцевой гайки на конце рулевой тяги (a): 45 Нм.

Рис. 5.51. Установка нового шплинта

Согните новый шплинт 7, как показано на рисунке 5.51.

Рис. 5.52. Затяжка колесных гаек

После установки колес опустите автомобиль и затяните колесные гайки до номинального момента (рис. 5.52).

Момент затяжки гайки крепления колеса (a): 85 Нм.

Проверить установку колес.

Рис. 5.53. Затягивание контргайки конца рулевой тяги

После проверки схождения колес затяните контргайку рулевой колонки до номинального момента (рис. 5.53).

Момент затяжки стопорной гайки конца рулевой тяги (b): 45 Нм.

Проверка шаровой опоры конца рулевой тяги

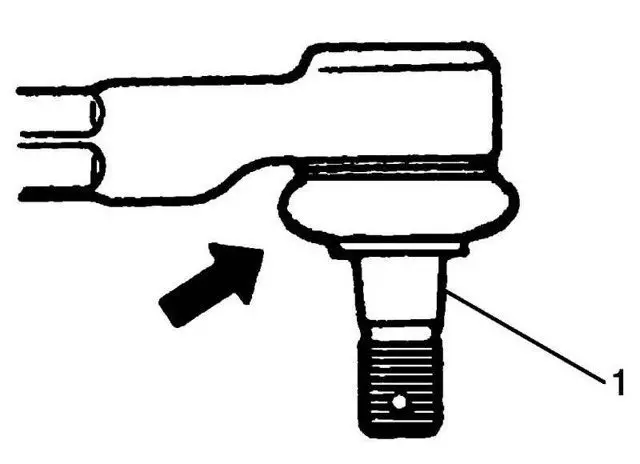

Рис. 5.54. Проверить люфт в шаровом шарнире конца рулевой тяги

Проверить люфт в шаровом шарнире конца рулевой тяги 1. При обнаружении неисправности заменить шарнир (рис. 5.54).
