Предохранители и реле Opel Zafira A

Предохранители и реле Opel Zafira A Опель

Назначение предохранителей и реле может отличаться от показанного и зависит от года выпуска, страны поставки и уровня оснащения вашего Opel Zafira A.

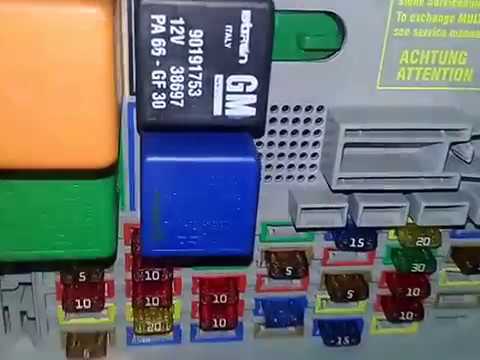

Видео:Вот блок предохранителей и реле. Опель Зафира а.1998--2004г.Что за что отвечает.Скачать

Вот блок предохранителей и реле. Опель Зафира а.1998--2004г.Что за что отвечает.

Блок в салоне

Он находится под панелью приборов, за перчаточным ящиком. Для доступа к нему необходимо слегка сжать обе боковые стенки, полностью опустить бардачок и выйти из системы. Затем с помощью монеты поверните крепежные винты на 90 ° и снимите держатель перчаточного ящика.

Доступ к блоку в салоне

Вариант 1

Фото агрегата в салоне Астра г Вариант 1

Схема

Схема вариант 1

Описание

R1
R2Реле звукового сигнала
R3Реле дальнего света фар
R4Реле заднего стеклоочистителя
R5Реле обогрева зеркал
R6Реле противотуманных фар
R7Реле заднего противотуманного света
R8Реле указателя поворота — правое
R9Реле указателей поворота — левое
R10Передатчик аудиосигнала телефона
R11
R12Реле электродвигателя стеклоочистителя
R13
R14Реле обогрева заднего стекла
R15Многофункциональный блок управления
1
230A) Обогреватель сиденья кондиционера / обогреватель сиденья
4
5
610А Правая фара — ближний свет, проверка дальности света
710А Габаритные размеры спереди / сзади (справа), подсветка номерного знака
810A RH дальний свет
9Насос омывателя фар 30А
10Зуммер 15А
1120А Центральный замок
1215A Противотуманная фара
137.5 Многофункциональный дисплей
14Электродвигатель стеклоочистителя 30А
157.5A Электрические стеклоподъемники, люк, электрические зеркала заднего вида
1610А Задний противотуманный фонарь
17Электрические стеклоподъемники 30А
187.5A Проверьте дальность света фар
19
20Электрические стеклоподъемники 30А
21Клапан замка зажигания 7,5А Э / м в замке зажигания (АКПП), противоугонная система, аудиосистема
2215A Указатели поворота / аварийные огни, многофункциональный дисплей, бортовой компьютер, указатели поворота
2310A Антиблокировочная тормозная система (ABS), гидроусилитель руля
2410А Левая фара — ближний свет, проверка дальности света
2510А Передний / задний фонарь (левый), подсветка номерного знака
26 Левая фара 10А — дальний свет
27
28Светильник для внутреннего освещения 20А
2910A Указатель поворота / аварийная лампа, внутреннее освещение
30Люк 30А
31
3210А система дневного освещения, противоугонная система
33Электрический разъем прицепа 20А — вывод 30
34Аудиосистема 20А, многофункциональный дисплей
35 10А Блок управления АКП, блок управления электродвигателем вентилятора охлаждения, система кондиционирования
3620А Обогрев сиденья, предохранитель прикуривателя
37
3810А Стоп-сигналы, система управления АКПП, многофункциональный дисплей, круиз-контроль
397.5A Блок управления АКП, блок управления электродвигателем вентилятора охлаждения, система кондиционирования
407.5A Блок управления электродвигателем вентилятора охлаждения, кондиционер
41 10А подогрев зеркал

В этой версии за прикуриватель отвечает предохранитель №36, 20А.

Вариант 2

Фото агрегата в салоне Астра g Вариант 2

Схема предохранителей

Схема предохранителей

Обозначение

R1
R2Реле звукового сигнала
R3Реле дальнего света фар
R4Реле заднего стеклоочистителя
R5Реле обогрева зеркал
R6Реле противотуманных фар
R7Реле заднего противотуманного света
R8Реле — переключатель указателя поворота
R9Реле переключателя указателей поворота
R10Передатчик аудиосигнала телефона
R11Преобразователь сигналов датчика скорости вращения колеса
R12Реле электродвигателя стеклоочистителя
R13Реле освещения салона
R14Реле обогрева заднего стекла
R15Многофункциональный блок управления
1
2(30A) Обогреватель сиденья кондиционера / обогреватель сиденья
3(40A) Обогрев заднего стекла
4
5
6(10A) Правая фара — ближний свет, регулировка угла наклона фар
7(10A) Правые габаритные / задние фонари, подсветка номерного знака
8(10A) Правая фара дальнего света
9(30A) Насос омывателя фар
10(15A) Звуковой сигнал
11(20A) Центральный замок
12(15A) Противотуманный свет
13(5A) Многофункциональный дисплей
14(30A) Электродвигатель стеклоочистителя, люк в крыше (кабриолет)
15(5A) Электрические стеклоподъемники, люк, электрические зеркала заднего вида, лампа освещения салона, противоугонная система
16(10А) Задний противотуманный фонарь
17(30A) Электрические стеклоподъемники
18(5A) Регулировка фар, подсветка номерного знака
19(10A) Аудиосистема, телефон, многофункциональный дисплей
20(30A) Электрические стеклоподъемники
21(5A) Клапан замка зажигания E / m в замке зажигания (АКПП), противоугонная система, аудиосистема, телефон
22(15A) Указатели поворота / аварийные огни, многофункциональный дисплей, бортовой компьютер, указатели поворота
23(10A) Антиблокировочная тормозная система (ABS), гидроусилитель руля
24(10A) Левая фара — ближний свет, регулировка угла наклона фар
25(10A) Левый боковой / задний фонарь, фонарь освещения номерного знака
26(10A) Левая фара дальнего света
27(2A) Управление складной крышей
28 (5A) Насос внутреннего освещения
29(10A) Указатель поворота / аварийная лампа, внутреннее освещение, система автоматического переключения передач
30(30A) Люк
31 (20A) Стеклоочиститель / омыватель заднего стекла
32(10A) Система дневного освещения, индикатор левого включения, противоугонная система, модуль управления иммобилайзером
33(20А) Электрический разъем прицепа — вывод 30
34(20A) Аудиосистема, многофункциональный дисплей, телефон
35 (10A) Блок управления автоматической коробкой передач, блок управления электродвигателем вентилятора охлаждающей жидкости, система кондиционирования воздуха
36(15А) Обогрев сиденья, предохранитель прикуривателя
37(20A) Подогрев сидений
38(10A) Стоп-сигналы, система управления АКПП, многофункциональный дисплей, круиз-контроль
39(5A) Блок управления автоматической коробкой передач, блок управления электродвигателем вентилятора охлаждающей жидкости, система кондиционирования воздуха
40(5A) Блок управления электродвигателем вентилятора охлаждения, кондиционер
41(10A) Зеркала заднего вида с подогревом
42(5A) Датчик присутствия на сиденье, освещение салона
43(20A) Ксеноновая правая фара 2002^
44 (20A) Ксеноновая левая фара 2002^
45(5A) Подогрев сидений 2002^
46(15A) Управление двигателем 2002^
47(20A) Дополнительный отопитель — Дизель
48(5A) привод складной крыши
49
50(40A) Реле электродвигателя вентилятора охлаждения — дизель 2,0 / дизель 1,7 с кондиционером

Предохранитель №36 на 15А отвечает за работу прикуривателя.

Видео:Opel Zafira A (Зафира 1) предохранители и реле со схемами и обозначениемСкачать

Opel Zafira A (Зафира 1) предохранители и реле со схемами и обозначением

Блоки под капотом

Под капотом 2 отдельных блока: один с предохранителями и один с реле.

Блоки под капотом

Текущая блок-схема будет напечатана на защитной крышке.

Блок с предохранителями

Схема

Схема блока предохранителей под капотом

Расшифровка

Ef1Замок зажигания 60А
Ef2Блок реле / ​​предохранителей на 60 А — Комбинация приборов, ближний свет, дневные ходовые огни, противоугонная система, блок управления иммобилайзером, система управления двигателем
Ef360A Цепи питания большинства электроприборов
Ef420А Электродвигатели вентилятора системы охлаждения (X12XE — без кондиционера)
Ef560А АБС
Ef630A Управление двигателем
Ef780A Насос гидроусилителя руля
Ef840А Электродвигатели вентилятора системы охлаждения (бензиновые — кроме Х20ХЕ с кондиционером)

Блок с реле

Схема

Блок-схема реле под капотом opel ostra g

Вариант 1

1
2Реле двигателя вентилятора охлаждения (кроме Z12XE)
3Реле топливного насоса (кроме Z20LET / Z22SE)
4Реле топливного насоса (Z22SE / Z20LET)
5Реле электродвигателя охлаждающего насоса (Z20LET)
6Реле двигателя вентилятора охлаждения
7Реле задержки омывателя фар
8

Вариант 2

1
2Реле двигателя вентилятора охлаждения (X16SZR, X18XE1, X20XEV)
3Реле двигателя вентилятора охлаждения (X14XE, X16XEL)
4Реле топливного насоса
5
6Реле двигателя вентилятора охлаждения
7Реле задержки омывателя фар
8
