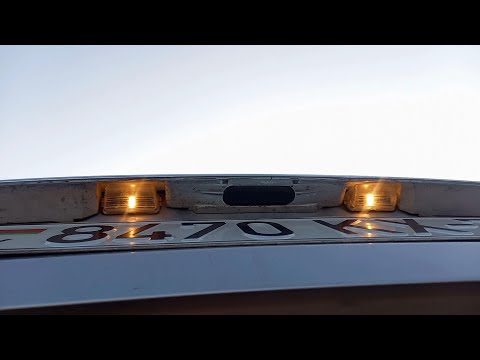

Видео:Citroen c5 замена ламп подсветки номера.Снятие плафона | pegeout 307Скачать
Наружное освещение/сигнализация Citroen C5
Автомобиль предлагает следующие новые функции:
- ксеноновые фары с автоматической коррекцией уровня освещенности;
- многофункциональный подрулевой переключатель;
- автоматическое переключение ближнего света: определение уровня внешней освещенности с помощью датчика освещенности;
- блок интерфейса мультиплексной системы для управления работой фар в передней части транспортного средства;
- датчик дождя;
- автоматическое управление мигалками аварийной сигнализации;
- импульсное управление противотуманными фарами.
| Функции наружного освещения и сигнализации управляют различными компонентами | |
|---|---|
| Внешнее осветительное оборудование | Сигналы тревоги |
| Ходовые огни (ксеноновые лампы в зависимости от версии) | Лампы присутствия |
| Дальний свет | Лампы освещения номерного знака |
| Противотуманные фары | Противотуманные фары |
| – | Стоп-сигнал |
| – | Лампа заднего хода |
| Индикаторы направления | |
| Рог | |
Включение и выключение освещения происходит следующим образом:
- Руководство: Пользователь управляет выключателем, подключенным к распределительной коробке под рулевым колесом или к контакторам.
- Автоматический: При выборе автоматического режима ближний свет фар включается и выключается в зависимости от условий освещения
Запрос на включение или выключение поступает в BSI, который управляет компонентами, перечисленными в таблице ниже:
- непосредственно;
- напрямую или через системный интерфейсный блок VAN CAR 1.
| Компоненты, контролируемые BSI | Элементы, контролируемые BSM |
| Габаритные огни, фонари освещения номерного знака | Фары дальнего света/ксеноновые фары |
| Сигналы поворота | Дальний свет |
| Противотуманные фары | Противотуманные фары |
| – | рог |
Примечание: фонари заднего хода и стоп-сигналы включаются непосредственно соответствующими контакторами. Состояние контакторов передается на BSI.
Видео:Снятие плафона подсветки номера Peugeot Partner / Citroen BerlingoСкачать
Подрулевой переключатель Citroen C5
. Модуль переключателей под рулевым колесом представляет собой моноблок, содержащий следующие компоненты:
- гнездо выключателя;
- переключатель стеклоочистителя;
- управление аудиосистемой;
- датчик дождя;
- роторный контактор;
- выключатель регулятора скорости;
- датчик дождя;
- выключатель освещения.
Модуль переключателей под рулевым колесом выполняет функции человеко-машинного интерфейса для радио, регулирования скорости, стеклоочистителей и управления светом. Переключатель на рулевом колесе передает данные о действиях пользователя в BSI через мультиплексную сеть VAN CAR 1.
Блок переключателей под рулевым колесом также выполняет следующие функции:
- Управление зуммером, встроенным в кронштейн выключателя, в соответствии с требованиями BSI по звуку.
- Связь с транспондером для определения кода иммобилайзера.
- Передача информации, полученной от датчика угла поворота рулевого колеса.
- Прием высокочастотных радиосигналов от дистанционного управления и датчиков давления в шинах 3.
Видео:3 КРУТЫХ ФИШКИ СИТРОЕН C5!Скачать
Блок системного интерфейса двигателя Citroen C5
Модуль интерфейса системы двигателя управляет реле питания автомобиля по команде интерфейса интегрированной системы через VAN CAR 1 . Блок управления двигателем установлен в моторном отсеке на передней левой колесной арке в компьютерном блоке.
Блок коммутации двигателя состоит из двух взаимосвязанных блоков:
- блок, содержащий переключатели;
- блок, содержащий электронику, предохранители и реле.
Обозначения:
- » a » : unit 2;
- » c » : идентификационная табличка изделия;
- » b» : единица 1.
| Маркировка предохранителей | Защищенная функция | Номинальный ток предохранителя |
| 1 | фонарь заднего хода | 10 A |
| 2 | Топливный насос | 30 A |
| 3 | «+APC» Компьютер ABS, SUSPIL | 10 A |
| 4 | «+APC» блок управления двигателем, компьютер автоматической коробки передач | 7.5 A |
| 5 | Источник питания «+ батарея FAP» | 2 A |
| 6 | Противотуманные фары | 15 A |
| 7 | Омыватели ветрового стекла | 20 A |
| 8 | Главное реле блока управления двигателем | 20 A |
| 9 | Левый стоп-сигнал | 15 A |
| 10 | Правый ближний свет | 15 A |
| 11 | Левая фара дальнего света | 10 A |
| 12 | Правая фара дальнего света | 10 A |
| 13 | Рог | 15 A |
| 14 | Насос омывателя | 10 A |
| 15 | Приводы блока управления двигателем | 15 A |
| 16 | Пневматический насос | 30 A |
| 17 | Стеклоочиститель ветрового стекла | 30 A |
| 18 | Вентилятор кондиционера | 40 A |
MUST: Механическое обозначение, отличное от обозначения предохранителя.
| Электрические разъемы | |||
|---|---|---|---|
| Идентификация | Электрический датчик | Тип | Цвет провода |
| ЭП1 | Главная | 10-контактный | Черный |
| PP1 | Главная | 16-контактный | Зеленый |
| PP2 | Главная | 16-контактный | Серый |
| PM1 | Двигатель | 16-контактный | Черный |
| БАТ | Аккумулятор | 2 -pin | Черный |
| Маркировка | Клетка |
| «d» | Базовые журналы |
| «e» | Гибкий ключ |
| «f» | Винт проушины подачи «f |
Автомобиль может быть оснащен ближним светом фар с ксеноновыми лампами. Преимущества ксеноновых ламп:
- удвоенное поле зрения;
- улучшенное освещение в ночное время;
- улучшенная видимость при низком уровне освещенности. Не ослепляет встречный транспорт;
- улучшенная боковая видимость на извилистых дорогах.
Ксеноновые лампы не содержат нитей накаливания. Свет этих ламп производится двумя электродами, помещенными в кварцевую ампулу, содержащую газ под повышенным давлением (ксенон).
Срок службы ксеноновых ламп в четыре раза больше, чем у ламп накаливания. Система зажигания ксеноновой лампы состоит из следующих компонентов:
- лампа D2R;
- фара с эквалайзером, подключенная к блоку розжига лампы и блоку управления.
Автомобили с ксеноновыми лампами оснащены динамическими корректорами высоты пучка света фар и омывателями лобового стекла. Предупреждение: Перед любым снятием/сборкой фар с ксеноновыми лампами или заменой неисправной лампы необходимо отсоединить аккумулятор. Система коррекции гарантирует, что при изменении высоты кузова автомобиля отклонение балки остается неизменным по сравнению с заводским или послепродажным значением.
Система коррекции состоит из следующих компонентов:
- исполнительный механизм в каждой фаре с шаговым приводом;
- электронный блок управления, расположенный за фарой.
Примечание: Автомобили с ксеноновыми фарами не оснащаются противотуманными фарами.
Видео:Замена лампочек подсветки номераСкачать
Автоматическое включение фонарей аварийной световой сигнализации
Автоматическое включение сигнальных огней повышает безопасность, сигнализируя о резком торможении или столкновении. Сигнальные лампы аварийной сигнализации включаются автоматически в следующих ситуациях:
- резкое торможение;
- столкновение (активирован пиротехнический компонент).
Видео:Citroen C5 Замена Ламп H1 и H7 На Светодиодные F5 С AliExpressСкачать
Датчик освещенности Citroen C5
Датчик освещенности предоставляет информацию об уровне внешней освещенности. Датчик освещенности также предоставляет инфракрасную информацию для системы кондиционирования воздуха. Датчик освещенности расположен в салоне в ветровом стекле. Система работает независимо от цвета ветрового стекла. Замена ветрового стекла на стекло такого же цвета не влияет на систему и не ухудшает ее работу.
Видео:Citroen c5 x7 2008 Установка головного устройства (замена магнитолы , мультимедиа)Скачать
Блок-схема системы наружного освещения Citroen C5
Символы:
- одиночная стрелка: проводная связь;
- тройная стрелка: мультиплексная связь.
| Узлы | |
|---|---|
| BSI | Интеллектуальное коммутационное устройство |
| BM34 | Блок интерфейса системы двигателя |
| CV00 | Триггерный переключатель |
| 0004 | Панель приборов |
| 5001 | Датчик дождя |
| 7020 | Блок управления ABS |
| 8038 | Датчик освещенности |
| A | Фары с ближним светом |
| Фары дальнего света | |
| Противотуманные фары | |
| Общение | ||
|---|---|---|
| Общение | Сигнал | Тип сигнала |
| 7 | Информация о свете | Аналог |
| 8 | Положение переключателя | ФУРГОН 1 |
| 9 | Информация о скорости автомобиля | CAN |
| 10 | Управление реле ближнего света . Управление реле дальнего света . Управление реле противотуманных фар . | ФУРГОН 1 |
| 11 | Управление индикатором работы дальнего света . Управление индикатором включения фар дальнего света . Управление оптическим индикатором противотуманных фар . | ВАНКОНФОРТ |
| 12 | Активация фар дальнего света . Управление фарами дальнего света . Выключатель противотуманного света | «Все или ничего. |
| 13 | Индикация неисправности ксеноновой лампы Датчик дождя | «Все или ничего |
| 14 | Информация о дожде | Аналог |
Видео:"секретка" режим бога в ситроен с 5Скачать
Блок-схема системы сигнализации Citroen C5
Символы:
- лдиночная стрелка: проводная связь;
- тройная стрелка: мультиплексная связь.
| Узлы | |
|---|---|
| BSI | Интеллектуальное коммутационное устройство |
| BM34 | Блок интерфейса системы двигателя |
| CV00 | Триггерный переключатель |
| 0004 | Панель приборов |
| 2100 | Выключатель стоп-сигнала |
| 2300 | Выключатель сигнала предупреждения об опасности |
| 2520 | Звуковой сигнал |
| 6200 | Концевой выключатель двери водителя |
| 6570 | Блок управления подушкой безопасности |
| 7020 | Блок управления ABS |
| Индикаторы направления | |
| Передние и задние габаритные огни | |
| Лампы освещения номерного знака | |
| Общение | ||
|---|---|---|
| Номер сообщения | Сигнал | Тип сигнала |
| 15 | Положение двери водителя | «все или ничего» |
| 16 | Информация о скорости автомобиля | CAN |
| 17 | Команда на зуммер | ФУРГОН 1 |
| 18 | Положение переключателя . Положение/состояние ключа зажигания | ФУРГОН 1 |
| 19 | Контроль показателей . Управление сигнальным индикатором предупреждения об опасности . Визуальный индикатор управления противотуманными фарами . Проверка сигнализации противотуманных фар . | ВАНКОНФОРТ |
| 20 | Информация о запросе на ручное включение габаритных огней | ВАНКОНФОРТ |
| 21 | Выключатель аварийного освещения | «все или ничего |
| 22 | Положение выключателя сигнала предупреждения об опасности | «Все или ничего |
| 23 | Активация рога | «Все или ничего» |
| 24 | Включение реле выключателя звукового сигнала | ФУРГОН 1 |
| 25 | Управление сигналами поворота и повторителями боковых указателей . Управление габаритными огнями/фонарями освещения номерного знака | «Все или ничего |
| 26 | Информация об активации пиротехнического элемента | ФУРГОН 1 |
| 27 | Информация о работе педали тормоза | «все или ничего» |
Видео:Не горит подсветка номерного знака CITROEN C5 2000-2004 хэтчбек, одна из причин. #167Скачать
Переключатель света Citroen C5
| Выключатель света | |
|---|---|
| Позиция | Назначение |
| «l» | Освещение: 0 / ближний свет / дальний свет |
| «m» | Противотуманные фары и противотуманные фары с поворотным переключателем |
| «n» | Фары дальнего света для фар ближнего света и наоборот |
| «j» | Левый или правый индикатор |
| «k» | Кнопка включения/выключения автоматического управления фарами |
Функции освещения в зависимости от положения клавиши:
| – | Жизненная ситуация | ||||
| Узлы | Остановить | +APC | «+APC» | +DEM | Двигатель работает |
| Центральная балка | X | X | X | X | X |
| Фары дальнего света | X | X | X | X | X |
| Передние противотуманные фары | – | – | X | X | X |
| Фары, дневные ходовые огни | – | – | – | – | X |
| Индикаторы направления | – | – | X | X | X |
| Аварийная световая сигнализация | X | X | X | X | X |
| Стоп-сигнал | – | – | X | X | X |
| Торцевые маркеры/лампы освещения номерного знака | X | X | X | X | X |
| Задние противотуманные фары | – | – | X | X | X |
| Задний фонарь | – | – | X | X | X |
| Звуковой сигнал | X | X | X | X | X |
Видео:🤯 Citroen C5 (X7): немецкое качество это "плюс" или "минус"? Или его нет вообще?Скачать
Сводная таблица питания, управления, индикации, звуковой сигнализации
| Функции | Положение ключа зажигания | Команда | Дисплей | Звуковой сигнал |
| Сигнальные лампы предупреждения об опасности | Остановить | Положение выключателя стояночного огня | Освещенная приборная панель | При выключенном зажигании и открытых дверях (тип звука 4) |
| Дальний свет | Остановить | Положение фар ближнего света | V 8 + подсветка приборной панели | При выключенном зажигании и открытых дверях (тип звука 4) |
| Дальний свет | Остановить | Фары дальнего света + положение фар дальнего света | V 9 + подсветка приборной панели | Нет |
| Фара включена | Остановить | Главная балка на | V 9 | Нет |
| Индикаторы направления | «+APC» | Положение правого/левого индикатора | V 6 /V 11 | Да (тип звука 6 и 7) |
| Противотуманные фары | «+APC» | Поворот в первое положение блокировки | V 7 | Нет |
| Противотуманные фары | «+APC» | Поворот во второе положение блокировки | V 10 | Нет |
| Аварийный световой сигнал | Остановить | Выключатель аварийного освещения | V 6 /V 11 + Аварийная световая сигнализация | Да (тип звука 6 и 7) |
| Свет заднего хода | «+APC» | Переключатель привода заднего хода | X | Нет |
| Стоп-сигнал | «+APC» | Контактор педали тормоза | X | Нет |
Видео:ДАНЯ КУПИЛ CITROEN C5!Скачать
Принцип функционирования: приборы наружного освещения Citroen C5
Символы:
- одиночная стрелка: проводное подключение;
- тройная стрелка: мультиплексная связь.
| Узлы | |
|---|---|
| BSI | Интеллектуальное коммутационное устройство |
| BSM | Модуль интерфейса моторной системы |
| CV00 | Триггерный переключатель |
| 0004 | Панель приборов |
| A | Фары с ближним светом или ксеноновые фары |
| B | Передние и задние габаритные огни |
| Общение | ||
|---|---|---|
| Сообщение №. | Сигнал | Тип сигнала |
| 1 | Положение переключателя | ФУРГОН 1 |
| 2 | Реле управления фарами ближнего света | ФУРГОН 1 |
| 3 | Привод для фар ближнего света | «все или ничего» |
| 4 | Информация о неисправности ксеноновой лампы | «все или ничего |
| 5 | Управление ближним светом фар | ВАН КОНФОРТ |
| 6 | Управление передними и задними габаритными огнями | «Все или ничего». |
Функциональное описание приборов наружного освещения:
| Сцена | Описание |
| A | Действия водителя на переключателе света: положение ближнего света фар |
| B | Прием и фильтрация сигнала положения переключателя света модулем подрулевого переключателя . Передача информации о положении переключателя света на модуль BSI через шину VAN BUS 1 |
| C | BSI имеет информацию о состоянии парковочных огней . Управление реле ближнего света, установленным в распределительном блоке двигателя, от блока BSI через VAN CUZ 1 . Управление активацией оптического индикатора ближнего света на приборной панели от блока BSI через сеть VAN COMFORT |
Видео:Замена приборки Citroen c5Скачать
Функция автоматического включения фар ближнего светаCitroen C5
В автоматическом режиме внешнее освещение включается на основе следующих параметров:
- информация о снижении уровня внешней освещенности;
- включение стеклоочистителей ветрового стекла.
Двойной датчик предоставляет информацию об уровне внешней освещенности вблизи и перед автомобилем. Двойной датчик состоит из следующих компонентов:
- светодиод, направленный вверх, для получения информации о яркости окружающего освещения;
- светодиод, направленный вперед, для индикации яркости света перед автомобилем.
Видео:Штатная магнитола Citroen C5 на ANDROIDСкачать
Активирование/отключение функции автоматического включения ближнего света Citroen C5
Автоматическое выключение внешнего освещения выключается при + ACC нажатием кнопки на конце рычага выключателя освещения в течение 2 секунд. При каждом длительном нажатии кнопки раздается подтверждающий сигнал и на многофункциональном дисплее появляется сообщение о состоянии активации функции. Функция сохраняется при каждом выключении зажигания. Функция повторно активируется каждый раз, когда кнопка переводится в положение +ASS.
Видео:Снятие прикуривателя в Ситроен С5 (the lighter in the Citroen C5)Скачать
Условия для автоматического включения/выключения ближнего света Citroen C5
Фары включаются и выключаются в зависимости от следующих параметров:
- Окружающее освещение (день/лето): уровень окружающего освещения сравнивается с пороговыми значениями, запрограммированными в BSI.
- Расстояние рассчитывается на основе скорости автомобиля.
- Информация о скорости и расстоянии передается модулем управления ABS или ESP через сеть CAN.
- Туннель или парковка с включенными ближними фарами: помимо сравнения уровня внешней освещенности с пороговыми значениями, запрограммированными в BSI, перед включением фар также выполняется расчет расстояния.
Фары не включаются автоматически, если автомобиль кратковременно проезжает затемненный участок дороги.
| Параметры | Значение |
| Окружающий свет для включения фар в темное время суток | 270 люкс |
| Окружающий свет для выключения фар на рассвете | 680 люкс |
| Кратковременный туннельный свет (передний датчик) | 45 люкс |
| Кратковременный свет за туннелем (передний датчик) | 60 люкс |
| Кратковременный свет у входа в туннель (верхний датчик) | 260 люкс |
| Время проверки низкого уровня внешней освещенности | 60 с |
| Время проверки кратковременного снижения внешней освещенности | 3 с |
| Время проверки для кратковременного увеличения внешней освещенности | 60 с |
| Задержка выключения после проезда через туннель | 2 с |
| Время проверки уровня внешнего освещения после наступления сумерек | 15 мин |
| Ограничение скорости для определения расстояния, которое необходимо проехать перед включением | 20 км/ч |
| Расстояние до включения освещения тоннеля в ночное время при скорости автомобиля > ограничения скорости | 30 м |
| Расстояние до включения освещения тоннеля в темное время суток при скорости автомобиля | 5 м |
Примечание: огни включаются автоматически при работающем двигателе.
Видео:Citroen C5 (2004 - 2008) - как поменять правую лампочку габаритаСкачать
С использованием информации о состоянии стеклоочистителей
| Условия для автоматического исключения | Условия отключения |
| Если система работает на высокой скорости в течение 2 с | Если функция отсутствует в течение 15 сек. |
| Или во время медленной работы в течение 10 с | Или когда ключ находится в положении «стоп |
| Или в толчковом режиме (5 ударов в течение 40 секунд) | – |
. В следующих случаях предустановленное значение для активации протирки отсутствует:
- в случае активации одним протиранием;
- во время цикла омывателя ветрового стекла.
Видео:Сброс межсервисного интервала Ситроен С5Скачать
Функция автоматического включения ближнего света Citroen C5
Символы:
- одиночная стрелка: проводная связь;
- тройная стрелка: мультиплексная связь.
| Узлы | |
|---|---|
| BSI | Интеллектуальное коммутационное устройство |
| BSM | Модуль интерфейса моторной системы |
| CV00 | Триггерный переключатель |
| 0004 | Панель приборов |
| 5007 | Двойной датчик света и дождя |
| 7020/7800 | Компьютер ABS или ESP |
| A | Фары ближнего света или ксеноновые фары |
| B | Передние и задние габаритные огни |
| Общение | ||
|---|---|---|
| Сообщение №. | Сигнал | Тип сигнала |
| 8 | Положение выключателя освещения . Состояние стеклоочистителя ветрового стекла | ФУРГОН 1 |
| 9 | Информация о скорости автомобиля | CAN |
| 10 | Управление передними и задними габаритными огнями | «все или ничего |
| 11 | Выключатель ближнего света фар | ВАН КОНФОРТ |
| 12 | Привод для ближнего света | «все или ничего |
| 13 | Информация о неисправности ксеноновых ламп Датчик дождя | «все или ничего |
| 14 | Реле, управляющее фарами ближнего света | ФУРГОН 1 |
| 15 | Информация о яркости внешнего освещения | ФУРГОН 1 |
Функциональное описание автоматического включения фар ближнего света Citroen C5:
| Датчик света автоматическое включение/выключение света . | |
|---|---|
| Сцена | Описание |
| A | Блок BSI принимает и фильтрует сигнал от датчика освещенности |
| B | BSI определяет, существуют ли условия для автоматического включения/выключения света (в зависимости от внешнего освещения). |
| C | Управление стояночным светом с блока BSI . Управление реле ближнего света, установленными в распределительном блоке двигателя, от блока BSI через шину VAN BUS 1 . Управление активацией оптического индикатора ближнего света на приборной панели с блока BSI через VAN COMFORT |
| Автоматическое освещение при включении стеклоочистителей ветрового стекла | ||
|---|---|---|
| Описание | ||
| Сцена | Автоматическая активация | Ручная активация |
| A | BSI принимает и фильтрует сигнал датчика дождя | Взаимодействие водителя с переключателем стеклоочистителя |
| B | BSI определяет режим работы стеклоочистителей в зависимости от количества осадков и активирует стеклоочистители. | BSI активирует стеклоочиститель в зависимости от положения регулятора стеклоочистителя |
| C | Управление стояночным светом с BSI. Управление реле ближнего света, установленным в распределительном блоке двигателя, от блока BSI через шину VAN BUS 1 . Управление активацией оптического индикатора ближнего света на приборной панели с блока BSI через VAN COMFORT . | |
Примечание: ручные команды управления освещением всегда имеют приоритет перед автоматическими командами. Кроме того, любое ручное действие отменяет текущие задержки времени освещения, заданные стратегией автоматического действия. Если двигатель выключен, функция автоматической нейтрализации действия выключит освещение, если оно было включено.
Видео:Подсветка номера PEUGEOT и CITROEN как ПРАВИЛЬНО снять стекло плафона / как снять стекло на французеСкачать
Функция выключения освещения при блокировке
Эта функция используется для немедленного выключения фар, если автомобиль находится в состоянии автоматического включения фар.
| Фаза | Описание |
| A | BSI получает команду на блокировку замков |
| B | Блок BSI непосредственно управляет выключением габаритных огней. Блок BSI контролирует, когда фары ближнего света выключены (через блок переключения двигателя через VAN CU1). |
Видео:Ситроен с5 как снять торпеды (переднею панель приборов)Скачать
Фары, включаемые в дневное время
Функция дневных ходовых огней заключается в постоянном включении фар ближнего света, когда переключатель света находится в положении «0», в положении +ARS и при работающем двигателе. Эти лампы гаснут, когда ключ переводится из положения +ARS в положение +ACC. Ручные команды остаются приоритетными. Функция дневных ходовых огней кодируется на заводе. ВНИМАНИЕ: Если функция дневных ходовых огней автомобиля включена, функция «Автоматическое включение фар» отключается. Автомобили с постоянно установленной функцией ближнего света не имеют функции удлинения света.
Видео:😍ДЕШЁВЫЙ и НАДЁЖНЫЙ? Ситроен С5 1 поколение. Citroen C5 X40. Автоподбор Форсаж Ильи УшаеваСкачать
Функция дальнего света Citroen C5
| Узлы | |
|---|---|
| BSI | Интеллектуальное коммутационное устройство |
| BSM | Модуль интерфейса моторной системы |
| CV00 | Триггерный переключатель |
| 0004 | Панель приборов |
| B | Передние и задние габаритные огни |
| C | Фары дальнего света |
| Общение | ||
|---|---|---|
| Сообщение №. | Сигнал | Тип сигнала |
| 15 | Положение переключателя | ФУРГОН 1 |
| 16 | Управление реле дальнего света | ФУРГОН 1 |
| 17 | Управление дальним светом фар | «все или ничего |
| 18 | Управление передними и задними габаритными огнями | «Все или ничего |
| 19 | Контрольная лампа дальнего света фар | ВАН КОНФОРТ |
Функциональное описание дальнего света:
| Сцена | Описание |
| A | Действие водителя на выключатель света: положение управления фарами |
| B | Прием и фильтрация сигнала положения переключателя света модулем переключателя под рулевым колесом. Передача информации о положении переключателя света на модуль BSI через шину VAN BUS 1 . Управление реле дальнего света, установленным в распределительном блоке двигателя, от блока BSI через VAN BUS 1 . Управление активацией оптического индикатора дальнего света на приборной панели от блока BSI через VAN COMFORT. |
Видео:CITROEN C5 II поколения. Всё что надо Знать!Скачать
Команда фарам Citroen C5
Функция предупреждения о свете фар. Символы:
- одиночная стрелка: проводная связь;
- тройная стрелка: мультиплексная связь.
| Компоненты | |
|---|---|
| BSI | Интеллектуальное коммутационное устройство |
| BSM | Модуль интерфейса моторной системы |
| CV00 | Триггерный переключатель |
| 0004 | Панель приборов |
| C | Фары ближнего света |
| Общение | ||
|---|---|---|
| Номер сообщения | Сигнал | Тип сигнала |
| 20 | Положение переключателя | ФУРГОН 1 |
| 21 | Управление реле дальнего света | ФУРГОН 1 |
| 22 | Управление дальним светом фар | «все или ничего» |
| 23 | Контрольная лампа включения фар дальнего света | ВАН КОНФОРТ |
Функциональное описание сигнализации светом фар:
| Сцена | Описание |
| A | Действия водителя на выключателе света: положение аварийной сигнализации фар |
| B | Прием и фильтрация сигнала положения переключателя света модулем переключателя под рулевым колесом. Передача информации о положении переключателя света на модуль BSI через шину VAN BUS 1 |
| C | Управление реле дальнего света, установленным в блоке переключателей двигателя, от блока BSI через VAN CU1 . Управление активацией оптического индикатора дальнего света на приборной панели с блока BSI через VANCOMFORT |
Видео:Citroen C5 III dash interior night Light led with flexibile neon wire strip iluminat bordСкачать
Передние противотуманные фонари Citroen C5
| Узлы | |
|---|---|
| BSI | Интеллектуальное коммутационное устройство |
| BM34 | Блок интерфейса системы двигателя |
| CV00 | Триггерный переключатель |
| 0004 | Панель приборов |
| D | Передние противотуманные фары |
| Общение | ||
|---|---|---|
| Номер сообщения | Сигнал | Тип сигнала |
| 24 | Положение переключателя | ФУРГОН 1 |
| 25 | Управление реле противотуманных фар | ФУРГОН 1 |
| 26 | Управление передними противотуманными фарами | «все или ничего» |
| 27 | Управление переключателем противотуманных фар на противотуманных фарах | ВАН КОНФОРТ |
Включенное состояние:
- если ключ находится в положении «+APC»;
- при этом включаются габаритные огни.
Условия выключения передних противотуманных фарCitroen C5
Условия деактивации:
- Если подрулевой переключатель принимает и посылает новый импульс на поворотный переключатель света.
- Или если ключ находится в положении выключения или +ACC.
- Или включен дальний свет фар.
- Или модуль подрулевого переключателя получает и фильтрует импульс от выключателя стояночного света.
Функциональное описание передних противотуманных фар Citroen C5:
| Сцена | Описание |
| A | Действия водителя при включении противотуманных фар |
| b | Получение и фильтрация положения переключателя модулем переключателя под рулевым колесом . Передача информации о положении переключателя света на модуль BSI через шину VAN BUS 1 |
| C | Команда на включение реле передних противотуманных фар с блока BSI на блок переключателя двигателя через VAN CAR 1 . Команда на включение индикатора передних противотуманных фар на приборной панели от блока BSI через сетьVAN CONFORT |
Функция динамического корректора положения светового пучка фары по высоте
Динамический корректор высоты пучка света фар обеспечивает постоянный угол наклона фар в зависимости от наклона кузова. Функция, используемая в движении и на остановке, защищает от ослепления встречных водителей. Компьютер подвески рассчитывает вертикальное положение светового луча на основе следующих параметров:
- передняя и задняя высота автомобиля;
- колесная база автомобиля;
- продольное ускорение;
- номинальная высота корпуса (заводская установка).
Коррекция происходит сразу после включения фар ближнего света (ксеноновых фар). В аварийном режиме отражатели автоматически направляются вниз.
Функция динамического корректора положения светового пучка фары по высоте
| Узлы | |
|---|---|
| 6610 | Эквалайзер с левым отражателем |
| 6615 | Корректор правой фары |
| 6616 | Датчик высоты передней части кузова |
| 6617 | Задний датчик высоты кузова |
| 7020/7800 | Компьютер ABS или ESP |
| 7715 | Блок управления подвеской |
| Общение | ||
|---|---|---|
| Сообщение №. | Сигнал | Тип сигнала |
| 28 | Информация о высоте задней части | Аналог |
| 29 | Информация о продольном ускорении | CAN |
| 30 | Команда наклона фар | Частотный сигнал |
| 31 | Команда наклона фар | Частотный сигнал |
| 32 | Информация о высоте спереди | Аналог |
Функциональное описание динамического корректора положения светового пучка фары по высоте:
| Сцена | Описание |
| A | Компьютер подвески получает информацию о высоте переднего и заднего колеса. Компьютер подвески получает информацию о продольном наклоне, передаваемую компьютером ABS или ESP через сеть CAN. |
| B | Блок управления подвеской содержит информацию о начальной высот? |
