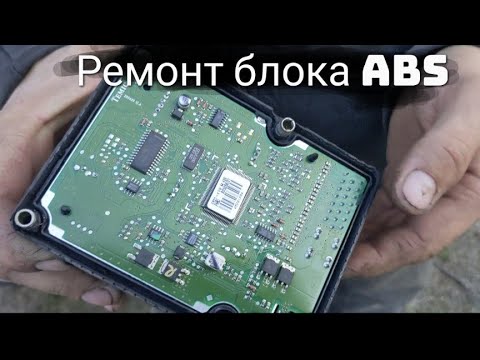

Видео:Видео-отчет по ремонту блока ABS Bosch Citroen C4 2012 г.Скачать

Предохранители ситроен с4 с подробных описанием всех блоков

Первое поколение Citroen C4 выпускалось в 2004, 2005, 2006, 2007, 2008, 2009 и 2010 годах в различных вариантах исполнения: хэтчбек, пикассо и т.д. После обновления второе поколение выпускалось в 2011, 2012, 2013, 2014 годах, 2015, 2016, 2017 и по настоящее время. Мы рассмотрим предохранители Ситроен С4 с подробным описанием всех блоков и их расположением.

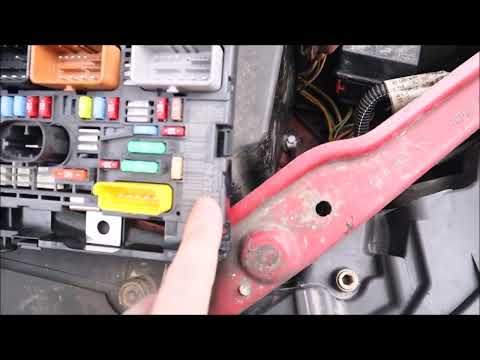

Блоки с предохранителями под капотом

Основной блок с предохранителями

Находится рядом с аккумуляторными батареями. Снимите и снимите защитную крышку, чтобы получить доступ к блоку предохранителей в моторном отсеке.

Вариант 1

Общая схема

Описание

F1 15A Компьютер управления двигателем — Блок распределения питания и защиты
F2 5A Блок управления электровентилятором
Компьютер управления двигателем F3 5A
Компьютер управления двигателем F5 15A
F6 20A ЭБУ двигателя — топливный насос с датчиком уровня топлива
Компьютер управления двигателем F7 10A
Компьютер управления двигателем F8 10A
F10 5A Предохранительный контактор круиз-контроля — компьютер автоматической коробки передач
F11 15A Левая фара — Правая фара — ионизатор
F14 25A Компрессор кондиционера
F15 5A Насосный механизм гидроусилителя руля
Электрохромное внутреннее зеркало заднего вида F17 10A — плата управления стеклоподъемником / наружное зеркало двери водителя
F19 30A Низкая / высокая скорость стеклоочистителя
F20 15A Насос омывателя лобового стекла
F21 20A Насос омывателя фар
Звуковой сигнал F22 15A
F23 15A Фара правая
F24 15A Левая фара
Компрессор кондиционера F26 10A
F29 30А стартер

Следующие предохранители расположены отдельно (на нижней стороне блока:

F10 5A Блок управления автоматической коробкой передач F11 5A Реле блокировки переключения передач

ЭБУ АКПП F12 15A

Вариант 2

Схема

Описание схемы

20 А Управление двигателем, электровентилятор системы охлаждения двигателя
15 А зуммер
10 A Омыватель ветрового и заднего стекла
20 А Омыватели фар
15 А Топливный насос
АКПП 10А, ксеноновые лампы, управляемые фары, электромагнитный клапан продувки адсорбера
10 A ЭБУ ABS / ESP, гидроусилитель руля
25 закуска
10 Дополнительный отопитель (дизельный двигатель), датчик уровня охлаждающей жидкости
30 A Электромагнитный клапан двигателя, датчик воды в топливе, ЭБУ двигателя, форсунки, катушка зажигания, лямбда-зонд, электромагнитный клапан продувки адсорбера (автомобили с двигателями 1.4i 16V и 1.6i 16V)
40 А Вентилятор, кондиционер
30 А Передний дворник
Блок 40 А BSI
Не используется
10 A Правая фара дальнего света
10 А Левая фара дальнего света
15А Левая фара ближнего света
15А Правая фара ближнего света
15 A Компьютер двигателя (автомобили с двигателями 1.4i 16V и 1.6i 16V)
Электромагнитные клапаны двигателя 10 А
5 А Реле электровентилятора системы охлаждения двигателя, системы изменения фаз газораспределения

Вариант 3

Схема

Расшифровка

(20A) (Модуль управления двигателем — вентилятор двигателя в сборе).
(15A) (Звуковой сигнал).
(10A) (Передняя и задняя шайбы).
(20А (омыватель фар).
(15А) (топливный насос).
(10А) (Автоматическая коробка передач — Ксенон — Фары — Электромагнитный клапан очистки абсорбера (двигатель 2.0).
(10A) (Блоки управления ABS / ESP — ГУР).
(20А) (доброжелательность).
(10A) (Блок управления дополнительным обогревателем (дизель) — Контактор уровня охлаждающей жидкости).
(30A) (Электромагнитный клапан двигателя — Датчик воды в дизельном топливе — Блок управления двигателем — Форсунки — Катушка зажигания — Датчик кислорода — Электромагнитный клапан очистки абсорбера (двигатели 1.4 и 1.6).
(40А) (Вентилятор — Кондиционер).
(30A) (передний дворник).
(40A) (интеллектуальный блок разблокировки).
(30A) (Воздушный компрессор (на двигателе 2.0).

Макси предохранители

Эти предохранители выполнены в виде плавких вставок и расположены внутри блока.

MF1 30 A / 50 A Вентилятор охлаждения двигателя MF2 30 A Блок питания насоса ABS / ESP MF3 50 A Вычислитель ABS / ESP MF4 80 A BSI MF5 группа 80 A BSI MF6 группа 10 A Блок внутренних предохранителей MF7 20 A Диагностический разъем / насос для поставка дизельных присадок

MF8 Не используется

Предохранители на аккумуляторной батарее

Блок-схема

Описание

F1 Не используется
Коробка передач F2 30 А (механическая или автоматическая коробка передач с электронным управлением)
F3 Не используется
F4 Не используется
F5 80 A Насос гидроусилителя руля
F6 70 A Тепловая группа (дизельный двигатель)
F7 100 A Блок защиты и коммутации
F8 Не используется
F9 30 A Электронасосный агрегат для механической коробки передач с электронным управлением
Двигатель Valvetronic F10 30 А

Предохранители в салоне ситроен с4

Они расположены слева от водителя под панелью приборов. Доступ к ним закрывается декоративной крышкой.

Чтобы открыть эту крышку, необходимо: освободить защелки, за которые потянуть ее сверху, затем снять крышку, повернув 2 винта на 1/4 оборота, и сложить блок.

К задней части рамки прикреплен специальный пинцет, с помощью которого можно легко разобрать любые предохранители. На видео хорошо видно, как попасть в санузел.

Вариант 1

Блок-схема

Назначение предохранителей

F2 7.5A F3 3A Противоугонная кнопка или система «START / STOP. F4 5A Дистанционное устройство считывания ключей. F5 3A Дистанционное управление ключом. F6A-F6B 15A Радио F7 15A Электронное устройство запуска без помощи рук F8 3A Противоугонная сирена, сигнальный процессор.

F9 3A Блок переключателей на рулевом колесе. F11 5A Калькулятор курсовой устойчивости F12 15A F13 10A Прикуриватель. Задний прикуриватель F14 10A Хэтчбек. F16 3A Индивидуальные задние фонари, освещение перчаточного ящика. F17 3A Освещение солнцезащитного козырька, одиночные фары.

F19 5A Панель приборов. F21 10A Управление радио и кондиционером. F22 5A Дисплей, парктроник.

F23 5A Модуль предохранителей в моторном отсеке F24 3A Датчик дождя и света F25 15A Узел подушки безопасности и пиротехнического натяжителя F26 15A F27 3A Двойной контактор педали тормоза F28A-F28B 15A Радио, радио (опция). F29 3A F30 20A F31 30A Центральный замок.

F32 10A Блок питания для камеры заднего вида в C4L China. (16V NE, 13-контактный выход) F34 5A F35 3A F37 3A Управление стеклоочистителем двери водителя / зеркало заднего вида — Электрохромное внутреннее зеркало заднего вида F38 3A

F39 30A

Вариант 2

Схема

Расшифровка

F1 (15A) (дворник).
F2 (30А) (Центральный замок — Суперзакрытие).
F3 (5A) (подушки безопасности и натяжители).
F4 (10A) (Диагностический разъем — Выключатель стоп-сигнала — Электрохромное зеркало заднего вида — Система динамического контроля устойчивости (ESP) — Датчик уровня воды — Присадки к дизельному топливу — Контактор педали сцепления (ESP, круиз-контроль и ограничитель скорости).
F5 (30A) (Передние электрические стеклоподъемники — обогрев и электрические зеркала).
F6 (30А) (Задние электрические стеклоподъемники).
F7 (5A) (Внутреннее освещение.
F8 (20A) (Радио — NaviDrive — Органы управления на рулевом колесе — Дисплей — Сигнализация — Передняя розетка 12 В — Разъем прицепа — Модуль автошколы).
F9 (30А) (прикуриватель — задняя розетка 12В).
F10 (15А) (датчики давления в шинах — BVA — контактор СТОП).
F11 (15A) (Блокировка противоугонной системы рулевого управления — Диагностический разъем — Сажевый фильтр).
F12 (15A) Электрорегулировка сиденья — Предупреждающий сигнал о непреднамеренном переходе полосы движения — Парковочные датчики).
F13 (5A) Датчик дождя — Датчик освещенности — Электронная механическая коробка передач — Блок управления двигателем).
F14 (15A) (Кондиционер — Приборная панель — Тахометр — Подушки безопасности и натяжители — Разъем прицепа — Телефон Bluetooth).
F15 (30А) (Центральный замок — Суперзакрытие).
F16 (ШУНТ)(—).
F17 (40A) Обогрев заднего стекла.
F29 (20A) Подогрев сидений.
F33 (4A) Помощь при парковке, автоматические дворники и освещение.
F36 (20A) Усилитель Hi-Fi.
F37 (10A) Кондиционер.
F38 (30A) Сиденье водителя с электроприводом.
F39 (5A) Заливная дверца.
F40 (30A) Сиденье пассажира с электроприводом, панорамная крыша.

Блок с реле и предохранителями — BFH3

Расположен чуть ниже основного.

Блочные элементы

F1 обогрев заднего стекла 40A F2 зеркала с электроподогревом 7.5A реле F3 10A F5 задние электрические стеклоподъемники 30A F6 передние электрические стеклоподъемники 30A F7 электрически регулируемое сиденье водителя 30A F8 люк на крыше 30A R1 — открыть наружные зеркала заднего вида R2 — закрыть зеркало заднего вида

R3 — обогрев заднего стекла / обогрев зеркал

Видео:Неисправность системы ABS. Алгоритм поиска. Ремонт блока ABS Bosch.Скачать

Эбу citroen c4

Вступление

На автомобили этого японского производителя устанавливаются электронные блоки управления от Bosch, Delphi, Continental, Johnson, Magneti Marelli, Sagem, Siemens, Visteon и др. несмотря на разнообразие неисправностей, мы все же выделим наиболее распространенные ремонтируемые.

Примечание: согласно нашей статистике по импортным блокам, в 80% случаев в ремонте ЭБУ citroen c4 нет необходимости, поскольку диагностика поставлена некорректно. Проблема изначально заключается в проводке автомобиля.

ECU-Service предоставляет полный комплекс услуг под ключ: ремонт и электротехнический ремонт ЭБУ Citroen C4 (двигатель внутреннего сгорания, автоматическая коробка передач, полный привод, ABS / ESP, Body Control, BSI, электрические стеклоподъемники, фары, аудио и видео системы).

Так же проводим их перепрограммирование.

Частые дефекты

Распространенная проблема с ЭБУ Peugeot — выход из строя электронных компонентов, управляющих катушками зажигания.

В подавляющем большинстве случаев это связано с выходом из строя самой катушки: в этом случае двигатель начинает троить, перестают работать 1 и более цилиндров.

В результате по данным электронной диагностики в системе застревают ошибки типа P030x, распознаются прерывания зажигания в цилиндре X.

Причина этой поломки — неисправная катушка зажигания, соответственно после замены на ремонтируемую ничего не меняется (замена свечей зажигания, кабелей ВВ и т.д. Тоже не помогает). Проблема в самом блоке управления. ECU-Service выполнит сброс и устранит проблему пропусков зажигания в одном или нескольких цилиндрах.

Отсутствует импульс от блока управления двигателем к одной или нескольким форсункам. Электронная диагностика выдает ошибки в системе типа P021x (неисправна цепь управления форсункой X цилиндра).

Панель управления не обменивается данными.

Ошибки на дроссельной заслонке в системе: P1122 (низкое напряжение в цепи управления дроссельной заслонкой), P1126 (обрыв цепи управления реле управления дроссельной заслонкой).

Холостые обороты пропадают + колеблются. Электрика в порядке.

и так далее.

Мы рассказали только об основных проблемах и типичных случаях, на самом деле их намного больше. Стоимость ремонта электронного блока управления Citroen C4 в Москве указана в таблице ниже.

Что нужно сделать, чтобы свести к минимуму вероятность отказа ЭБУ?

внимательно следить за исправностью электрооборудования и основных узлов и агрегатов, контролируемых электронными блоками управления.

В случае их некорректной работы перейдите на диагностику и оцените масштаб проблемы.

Дефектные блоки со временем чрезмерно расширяют базу компонентов ECU, в результате они выходят из строя (особенно это происходит с автоматическими трансмиссиями и блоками управления ABS / ESP)

не забывайте о проблемах с электросистемой (что-то короткое и т д.)

не допускайте попадания влаги и масла в ЭБУ

в сильные морозы (особенно на дизелях) не стоит отчаянно заводить посаженный аккумулятор

не подключайте блоки управления и подключенные к ним электронные устройства, когда клеммы аккумулятора закрыты

не забирайте тех, кто их не понимает

Соблюдая эти простые меры предосторожности, вы значительно снизите вероятность возникновения проблем с электронными компонентами.

Диагностика — 1 тр. (в случае последующего ремонта входит в стоимость) ЭБУ двигателя — от 6 т.р. ABS / ESP — от 3 т.р. Остальные блоки — от 1,5 т.р.

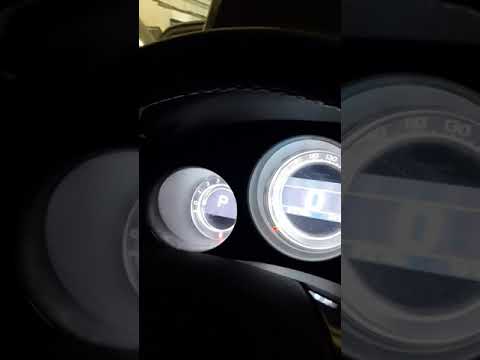

Видео:Ошибка ABS и ESP Citroen C4, немыслимая причина, но проблема найдена.Скачать

Ремонт блока управления abs Citroen

Неисправность проявляется в периодическом включении восклицательного знака и знака АБС на панели приборов.

При электронной диагностике выявляются следующие возможные коды ошибок:

Bosch 5.3

01203 Электрическое соединение между АБС и приборной панелью

03-10 — Нет сигнала — прерывистый (Блок не входит в диагностику)

18259 — ошибка связи между блоком двигателя и АБС по шине CAN

Bosch 5.7

Компьютерная диагностика выдает ошибки на одном или нескольких датчиках скорости вращения колес; замена датчиков и целостность проводки неисправностей не выявляют.

Bosch 8.0

Блок не идет на диагностику по кан-шине, либо есть ошибка на подкачивающем насосе.

ЕЛИ

01203 Электрическое соединение между АБС и приборной панелью

03-10 — Нет сигнала — прерывистый (Блок не входит в диагностику)

18259 — ошибка связи между блоком двигателя и АБС по шине CAN

Номера блоков АБС для ремонта (если номер вашего блока отсутствует среди номеров, представленных ниже, это не значит, что его ремонт невозможен — звоните!):

CITROEN 9635756480 Bosch 0273004439 0265216720 (0 273004 439) (0 265216 720)

CITROEN 96305329 96303929 Bosch 0273004270 0265216543 (0 273004 270) (0 265 216 543)

CITROEN 96360844 96360845 Bosch 0273004440 0265216722 (0 273004440) (0 265216 722)

CITROEN 96437779 96420377 Bosch 0273004562 0265216757 (0 273004 562) (0 265216 757)

CITROEN 1496637080 Bosch 0265950075 (0 265950 075)

CITROEN 964532480 Bosch 0265950072 0265950073 (0 265 950 072) (0 265 950 073)

CITROEN 9653409280 Bosch 0265950057 (0 265950 057)

CITROEN 9665K06680 Bosch 0265950962 (0 265 950 962)

CITROEN 96499881 Bosch 0265950370 (0 265 950 370) 0265234144 (0 265 234 144)

CITROEN 9660696380 (96 606963 80) ATE 10020602474 (10.0206-0247.4)

CITROEN 9662150480 (96 621 504 80) ATE 10020602564 (10.0206-0256.4)

CITROEN 9662150580 (96 621 505 80) ATE 10020602574 (10.0206-0257.4)

CITROEN 98602 T0566 0265951253 (0 265 951253) Citroen C4 Picasso 2009 1.6 TDi роботизированная коробка передач

Автомобили, на которых были установлены указанные выше блоки управления АБС:

Citroen C8 2003 — 2005 гг.

Ситроен Пикассо 1997 — 2000 годов выпуска.

Citroen Xsara 1994 — 2000 годов выпуска.

Для диагностики вышеуказанной неисправности автомобиля Citroen (Ситроен) вы можете подъехать в наш автосервис. Оборудование, которое мы используем при диагностике, является дилерским и позволяет наиболее полно и точно выявить неисправность автомобиля.

Видео:Ситроен С 4. Отвалился блок АБС.Скачать

Citroen ремонт ЭБУ ABS

Автомобили Citroen были оснащены блоками управления ABS Bosch (Bosch 5.3, Bosch 5.7, Bosch 8.0) и ATE (MK20, MK60, MK70), которые имеют некоторые общие проблемы, описанные ниже:

1) Блок управления не уходит в диагностику (ЭБУ не видит блок управления). В этом случае загорается сигнальная лампа АБС на панели приборов, физически АБС не работает.

2) Ошибка на подкачивающем насосе (помпа либо не работает, либо всегда включается, даже при выключенном зажигании).

3) Компьютерная диагностика показывает следующие неисправности (коды ошибок):

C1350 — Неисправность соленоида в блоке АБС (ABS).

C1301 — Датчик давления в тормозной системе — закорочен на «+» (на плюс) (при условии, что датчик исправен).

С1302 — Неисправность датчика тормозного давления (при условии, что сам датчик исправен).

4) Ошибка возникает на обрыв цепи одного из датчиков скорости колеса (сначала обязательно проверьте сам датчик и проводку от них к ЭБУ)

5) В случае возникновения других неисправностей позвоните или напишите нам, мы будем рады вам помочь. Перед тем, как издать звук, обязательно продиагностируйте на своем компьютере и запишите или сфотографируйте коды ошибок, без них мы не сможем вам помочь!

Номера ПКП, в которых возникла данная неисправность (неполный список, звонок):

CITROEN 9635756480 Bosch 0273004439 0265216720 (0 273004 439) (0 265216 720)
CITROEN 96305329 96303929 Bosch 0273004270 0265216543 (0 273004 270) (0 265 216 543)
CITROEN 96360844 96360845 Bosch 0273004440 0265216722 (0 273004440) (0 265216 722)
CITROEN 96437779 96420377 Bosch 0273004562 0265216757 (0 273004 562) (0 265216 757)
CITROEN 1496637080 Bosch 0265950075 (0 265950 075)
CITROEN 964532480 Bosch 0265950072 0265950073 (0 265 950 072) (0 265 950 073)
CITROEN 9653409280 Bosch 0265950057 (0 265950 057)
CITROEN 9665K06680 Bosch 0265950962 (0 265 950 962)
CITROEN 96499881 Bosch 0265950370 (0 265 950 370) 0265234144 (0 265 234 144)
CITROEN 98602 T0566 0265951253 (0 265 951 253)
CITROEN 51736426 Bosch 0265900317 (0 265 900 317) 0265233329 (0 265 233 329)
CITROEN 9655045780 Bosch 0265800415 (0 265 800 415) 0265231522 (0 265 231 522)
CITROEN 9660107180 9666098780 Bosch 0265800861 (0 265 800 861) 0265232398 (0 265232398) 602
CITROEN 9665196580 Bosch 0265800738 (0 265 800 738) 0265232146 (0 265 232 146)
CITROEN 9665701080 9660107180 Bosch 0265800650 (0 265 800 650) 0265231974 602 (0 265 231 974)
CITROEN 1400142880 6949988180 Bosch 0265950319 0265234037
CITROEN 9649462080 9649988180 Bosch 0265950370 0265234144
CITROEN 964998180 Bosch 0265950517 0265234395
CITROEN 9661963680 Bosch 0265950330 0265234060
CITROEN 962862638B 9630135080 ATE 10094811033 10020400714 TEMIC 3X5675
CITROEN 9632539480 ATE 10094811083 10020401944 TEMIC 3X4751
CITROEN 9639493780 ATE 10096011123 10020600564
CITROEN 9641767380 ATE 10096011103 10020600034 2018
CITROEN 9641847080 ATE 10096011073 10020600044 1019
CITROEN 9641847080 ATE 10096011113 10096000044
CITROEN 00006055D1 9641767380 ATE 10096011063 10020600034 2018
CITROEN 9635584980 ATE 10096011133 10020600054
CITROEN 9646019380 ATE 10096011153 10020600674 2040
CITROEN 00008715D1 ATE 10096011133
CITROEN 9648606980 ATE 10096011283 10020600724
CITROEN 9649028880 ATE 10096011253 10020601014
CITROEN 9649029080 ATE 10096011313 10020600633 10020601034
CITROEN 9656419780 ATE 10096011463 10020601884
CITROEN 9657061080 ATE 10096011403 10020601904
CITROEN 9657061080 ATE 10096011473 10020601894 00007503C2
CITROEN 9659770380 ATE 10096011683 10020602584
CITROEN 9659770580 ATE 10096011653 10020602334
CITROEN 9660696380 ATE 10096011673 10020602474 00402323D3
CITROEN 00403441P0 9662150582 ATE 10096011333 10020604464 2055
CITROEN 06210209344 4670A340 ATE 06210951003 28560010023 2153
CITROEN 06210209364 4670A235 ATE 06210909863 2153
CITROEN 4541GN ATE
CITROEN 4541QP ATE
CITROEN 4542P2 ATE
CITROEN 4542W6 ATE
CITROEN 9662150480 ATE 10096011733 10020602564
CITROEN 9662150580 ATE 10096011753 10020602574
CITROEN 9663841580 ATE 10096011813 10020603044 000405697E0
CITROEN 9665370880 ATE 10096039033 10020603594
CITROEN 9666999580 ATE 10096039243 10020604144 28560036033
CITROEN 9674415980 ATE 10096039263 10020604234
CITROEN 9662150380 ATE 10097011343 10020700744 00403770E0
CITROEN 9665375680 ATE 10096039103
CITROEN 9674415980 ATE 10096039263 10020604234 2055
CITROEN 9663673780 ATE 10097011443 10020700924 00404858E0
CITROEN 9651412080 ATE 10097011083 10020700114 Siemens 5WK84107
CITROEN 9652182680 ATE 10097011183 10020700164 00006609E0
CITROEN 9658260080 ATE 10097011243 10020700644 0007
CITROEN 9661691580 ATE 10097011313 10020700764 00401632D0
CITROEN 9662151480 9662150280 ATE 10097011343 10020700754 00403770E1
