Как заменить рулевую рейку на Honda Civic 4D (8 видео)

Каждый автомобиль, независимо от страны-производителя, качества сборки, марки и модели, требует периодического технического обслуживания. Частота ремонта зависит в первую очередь от условий эксплуатации автомобиля и опыта водителя. Каждый дефект, пусть даже небольшой, который вовремя не замечен — даже вес шин — может в конечном итоге привести к дорогостоящему ремонту. Это в определенной степени относится и к неисправному рулевому механизму.

Признаком того, что рулевое управление неисправно и требует немедленного ремонта, является дребезжащий звук при движении по ухабистой дороге, когда рулевое колесо держится прямо и слегка покачивается влево и вправо, скрип, напоминающий трение твердой резины о металл. Неприятный шум усиливается при длительном движении.

Порядок работы

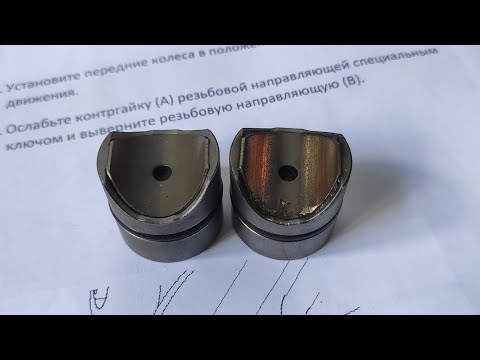

Видео:Как понять что у вас стучит рулевая рейка?Honda Civic 4D,5DСкачать

отсоедините аккумулятор;
поднимите автомобиль на домкрате и снимите колеса;
Отсоедините рулевые тяги с помощью съемника;

Снимите защитную крышку и пластиковый пылезащитный кожух;
У ног водителя снимите пластиковую крышку и открутите болт на 10, выньте его, снимите кардан с вала-шестерни. (Все это делается с рулевым колесом в ЦЕНТРАЛЬНОМ положении!);
Снимите зажимы стойки. (4 из них с пассажирской стороны в задней части подрамника);
Снимите вспомогательную раму, оставив ее висеть на шарикоподшипниках.
Открутите реактивную тягу в центре (кронштейн коробки), 2 болта подрамника спереди, 2 центральных болта по бокам (слева/справа) и 2 болта сзади. Подрамник опустится и повиснет на шаровых шарнирах;
Снимите рулевой механизм;

Honda CIVIC 4d рулевая рейка
Снимите рулевой механизм.

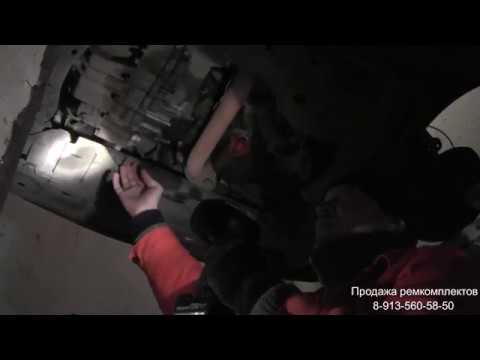

Видео:Снятие установка подрамника и рулевой рейки на Honda Civic 4D 8 поколенияСкачать

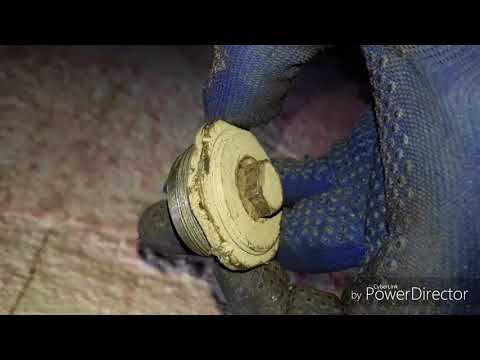

С помощью плоскогубцев сдвиньте маленькие зажимы в сторону. Снимите большие хомуты и подготовьте ранее купленные вазовские болты 40-60 мм. Открутите гайку — пылезащитную крышку, измерьте, насколько шток стойки выходит из корпуса (центральное положение) и начните откручивать гайку на 19. Затем установите стойку обратно в центральное положение. Открутите стопорную шайбу и снимите правую тягу, оставив наконечник. Удалите заглушки.

Открутите 10-мм винты и снимите крышку. Отметьте 2 напротив отверстий. Одна между другими метками на шестерне, а не на корпусе для дальнейшего выравнивания при сборке. Аккуратно выбейте вал шестерни молотком, лучше всего через деревянную насадку, и рулевая шестерня Honda CIVIC 4d будет снята;

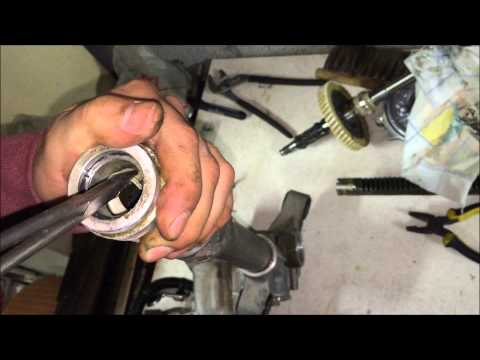

Снимите разрезную втулку с правой стороны (со стороны пассажира) и установите новую, предварительно установленную на вал рулевой тяги;
Расплавьте левую втулку паяльником, снимите и вставьте широкую разъемную втулку. Регулировка не требуется;

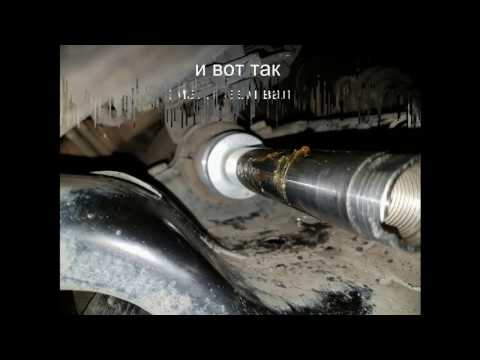

Смажьте и вставьте вал (иногда необходимо ударить по нему молотком);
После установки вала совместите его выход из корпуса шестерни с ранее измеренными данными, а вал шестерни — с метками. Вал должен быть выровнен с ранее измеренным, если метки совпадают.
Выполните сборку в обратном порядке.
