Замена задних тормозных колодок Citroen C5

Замена задних тормозных колодок Citroen C5 Ситроен
Замена задних тормозных колодок и дисков Citroen C5

Замена задних тормозных дисков и колодок на Ситроен С5, а также замена тормозной жидкости и обновление тормозного суппорта своими руками совсем несложно, этот небольшой ремонт не займет много времени и не требует особых навыков, но это продлит срок службы тормозного суппорта и решит проблему скрипучих тормозов на вашем C5.

В этой статье я постараюсь подробно описать весь процесс этой несложной процедуры. Особое внимание я уделю тормозному суппорту и борьбе с коррозионным повреждением деталей тормозной системы.

Поскольку замена тормозных дисков, как правило, проводится одновременно с заменой тормозных колодок, а снимать колодки для высвобождения тормозного диска все же необходимо, то свое описание я начну со снятия тормозного диска колодки.

Те из вас, кто собирается менять только колодки, просто перестанут изучать это руководство, когда вы перейдете к снятию дисков. Замена задних тормозных колодок займет не более 10 минут с каждой стороны.

Итак, приступим:

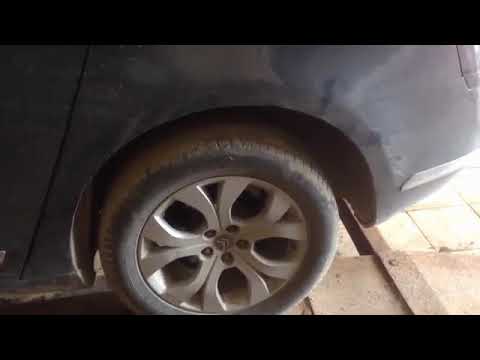

Перед вами колесо, ослабьте 4 болта (не полностью) и поднимите машину на домкрате. Здесь надо сказать, что ручник Citroen C5 держит только передние колеса. Теперь полностью откручиваем болты и снимаем колесо. Вашему взору откроется следующий образ:

Замена задних тормозных колодок Citroen C5

Замена задних тормозных колодок Citroen C5Если вы заметили липкую грязь или ржавчину, лучше всего удалить ее щеткой, так как для очистки этих деталей есть бутылка с чистящей жидкостью «Для чистки тормозных дисков”.

Если все внешне чисто, переходите к следующему шагу.

На внешнем конце тормозного суппорта можно увидеть небольшой люк, закрытый жестяной крышкой — это посадочное место для тормозных колодок. Жестяная крышка прижимается 10-миллиметровой головкой шпильки, отпустив ее на пару оборотов, можно легко снять эту крышку.

И вам откроется доступ к следам колодок.

Шпилька удерживает одновременно и защитный экран, и сами накладки, и удерживающую пружину.

Замена задних тормозных колодок Citroen C5

Тут все просто: откручиваем и вытаскиваем шпильку, вынимаем фиксирующую пружину (скобу) и плоскогубцами за ухо захватываем колодку, раскачивающими движениями вытаскиваем ее из сиденья, затем повторяем то же действие для второй колодки.

По сути, весь процесс замены колодки включает удаление одного штифта.
После удаления подушечек постарайтесь не повредить и не потерять жестяные подушечки, скорее всего, их нет в вашем новом наборе. Назначение этих покрытий осталось для меня секретом, но если они уже существуют, вы не должны их пропустить.

Замена задних тормозных колодок Citroen C5

Замена задних тормозных колодок Citroen C5Перед установкой новых колодок имеет смысл тщательно очистить седло колодки и проверить целостность резинового чехла тормозных цилиндров.

Если манжеты повреждены, есть смысл их заменить, их просто вытаскивают из пазов.

Чтобы установить новые колодки, вам понадобится плоская отвертка, чтобы аккуратно надавить на тормозной цилиндр, чтобы он утонул и освободил место для установки колодок.

Видео:Замена задних тормозных колодок Ситроен С5Скачать

Замена задних тормозных колодок Ситроен С5

Будьте осторожны, чтобы не порвать резиновые манжеты. Если у вас есть под рукой медная паста для тормозных колодок, рекомендую нанести ее в небольшом количестве на тыльную сторону колодок: это позволит избежать возможных проблем со скрипом при торможении, что очень часто характерно для Citroen C5.

Для тех, кто меняет только тормозные колодки, это конец инструкции, собираем все в обратном порядке, не забываем ставить и подтягивать колесо, а также перед запуском прокачиваем тормоза. Я не зря вспомнил о колесе, если вы его не носите, машина может сказать вам следующее:

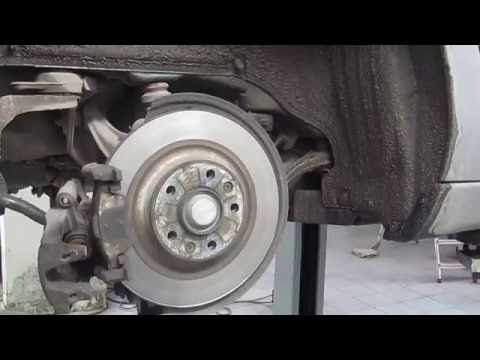

Теперь переходим к замене тормозных дисков

всегда лучше начинать замену тормозных дисков с задней правой стороны автомобиля, самой дальней точки от бачка с тормозной жидкостью.

Для болтов лучше всего использовать гаечный ключ WD40 или что-то подобное. Обрызгайте этой жидкостью два болта на передней поверхности тормозного суппорта, штуцер для прокачки, держатель тормозного шланга, болты диска (они для Torx), и пока он работает, у вас будет время открыть капот и посмотреть, что происходит внутри бачок с жидкостью.тормоза, лучше конечно сразу и поменять. Для этого возьмите шприц и откачайте тормозную жидкость из бачка. В принципе, после опорожнения бачка новую тормозную жидкость можно доливать сразу. Постарайтесь не пролить тормозную жидкость на краску автомобиля; в этом случае лучше сразу протереть влажной тканью.

Ослабьте два болта на передней поверхности тормозного суппорта, болты тормозного диска (под торксом), проверьте, можно ли открутить прокачку. Ударьте несколько раз молотком по тормозному диску, если диск оторвался, проверьте, не откручен ли держатель тормозного шланга. Если все крепления нормально поворачиваются, переходите к следующему шагу.

Замена задних тормозных колодок Citroen C5

Снимите белый защитный колпачок со сливного ниппеля, полностью открутите держатель тормозного шланга и наденьте этот белый колпачок на капающий конец шланга. Теперь можно открутить два передних болта. В общем, на эти болты поначалу очень сложно ответить, поэтому по возможности лучше найти подходящую пару на замену до начала работы. Ниже я дам фото этих болтов.

Снимите тормозной суппорт, осторожно, не откручивая винты и не открывая две половинки, отложите его в сторону. Полностью открутите тормозной диск и снимите его. Теперь стоит хорошо поработать щеткой, а часто и наждачной бумагой, чтобы удалить всю коррозию и грязь с монтажной платформы тормозного диска. Если скопилось много, то без очистки этой грязи может оказаться, что колеса придется постоянно балансировать.

Замена задних тормозных колодок Citroen C5Теперь возьмите в руки тормозной суппорт, открутите винты и аккуратно разделите две половинки суппорта.

Теперь у вас есть хорошая возможность обновить его. Дело в том, что поверхности суппорта подвержены очень сильной коррозии, а это значительно снижает его ресурс.

При разделении суппорта на две половины не потеряйте маленькую проставку.

Также обратите внимание на то, где крепится суппорт с обеих сторон.

Если у вас есть возможность приобрести антикоррозионную пасту, например специальную тормозную пасту от LIQUI MOLI, это будет отличным решением для продления срока службы вашей тормозной системы.

После тщательной очистки нанесите эту пасту на все контактные поверхности. Смотрите картинки.

После выполнения всех вышеперечисленных шагов установите новый тормозной диск на место, соберите тормозной суппорт, установите его и сначала вручную прикрутите болты на место.Теперь прикрутите тормозной шланг на место. Затем можно полностью затянуть болты тормозного суппорта. Установите тормозные колодки в их гнезда, вставьте пружину (кронштейн) и закрепите колодки, жестяную крышку и пружину, вставив и затянув штифт. Перед повторной сборкой тщательно залейте седла колодок и поверхность тормозного диска обезжиривающей жидкостью — моющим средством.

Для удаления воздуха из тормозной системы возьмите прозрачную трубку и прикрепите ее конец к штуцеру для отвода воздуха. Теперь нам нужен помощник. Вам следует осторожно открыть штуцер гаечным ключом 11 примерно на три четверти оборота, а ваш помощник в это время должен нажать педаль тормоза до упора и удерживать ее в этом положении некоторое время. Закройте штуцер: теперь вы можете отпустить педаль тормоза.

Этот цикл необходимо повторять до тех пор, пока жидкость не выйдет из трубки без пузырьков. Если вы заменили тормозную жидкость, вам нужно повторять этот цикл до тех пор, пока из шланга не потечет свежая легкая жидкость. При необходимости после этой процедуры необходимо долить жидкость в емкость.

Замена задних тормозных колодок Citroen C5

Если вы сделали все, как описано в этом руководстве, убедитесь, что вы продлили срок службы тормозного суппорта на достаточно долгое время, и, скорее всего, проблема со скрипом тормозов Citroen C5 также обойдет вас стороной.

Но это все скоро, для полноты картины дам несколько «официальных» инструкций:

Видео:Ситроен С5 замена задних тормозных колодокСкачать

Ситроен С5 замена задних тормозных колодок

Снятие тормозного диска

Поднимите и зафиксируйте автомобиль, подвесив задние колеса .

Удалять :

  • Задние колеса
  • Тормозные колодки (см. Соответствующую операцию)

Установите вал (3) .

Закрутите гайку (4), чтобы обе части тормозного суппорта были сжаты .

Удалять :

  • Болты (2)
  • Прекращение поддержки
  • Болты (1)

ПРИМЕЧАНИЕ: Слегка сдвиньте тормозной суппорт и снимите тормозной диск .

Зафиксируйте тормозной суппорт болтом (2) .

2. Очистка

ОБЯЗАТЕЛЬНЫЕ ДЕЙСТВИЯ: Не используйте сжатый воздух .

2.1. 1-й вариант

Очистите тормозной диск и суппорт сертифицированным чистящим средством .

Подождите, пока продукт высохнет .

Просушите бумажным полотенцем .

2.2. 2-я возможность

Используйте аналогичное средство для удаления пыли. Используйте сертифицированный пылеудаляющий аппарат .

3. Установка

Снимите болт (2) .

Установить :

Видео:Замена задних тормозных колодок на Ситроен С5 X7Скачать

Замена задних тормозных колодок на Ситроен С5 X7
  • Дисковый тормоз
  • Болты (1)
  • Прекращение поддержки
  • Болты (2)

Затяните болты (2) с моментом 7 ± 0,7 ppm. Смажьте посадочную поверхность и резьбу .

Снимите вал (3) .

Установить :

  • Тормозные колодки (см. Соответствующую операцию)
  • Задние колеса

Поставьте автомобиль на колеса .

Затяните колесные болты моментом 9 ± 1 дН.м .

Разборка — сборка: Задние тормозные колодки Citroen C5

1. Удаление

Поднимите и зафиксируйте автомобиль, подвесив задние колеса .

Снимаем задние колеса .Замена задних тормозных колодок Citroen C5

Удалять :

  • Гайка (1)
  • Защитная пластина (2)

Удалять :

  • Палец (3)
  • Механизм регулировки (4)
  • Тормозные колодки
  • Антивибрационные пластины

2. Очистка

ОБЯЗАТЕЛЬНЫЕ ДЕЙСТВИЯ: Не используйте сжатый воздух .

3. Установка

Нанесите несколько капель тормозной жидкости на поршни суппорта .

Установить :

  • Старые тормозные колодки
  • Палец (3)

Видео:Сервисный Режим при замене ТОРМОЗНЫХ КОЛОДОК с Электро РучникомСкачать

Сервисный Режим при замене ТОРМОЗНЫХ КОЛОДОК с Электро Ручником

Нажмите в положение «а», чтобы вдвинуть поршни суппорта в их цилиндры до упора .

Удалять :

  • Палец (3)
  • Тормозные колодки

Очистите канавки тормозных колодок .

Нанесите смазку на медной основе на следующие области :

  • Оборотные стороны новых тормозных колодок в «б”
  • Опорные поверхности обоих поршней тормозного суппорта

ПРИМЕЧАНИЯ: LOCTITE Anti Seize cuivre AS 12 (2–5 граммов на зажим) .

ОБЯЗАТЕЛЬНЫЕ ДЕЙСТВИЯ: Следы масла или смазки не допускаются на тормозных колодках .

Установить :

  • Антивибрационные пластины
  • Тормозные колодки
  • Механизм регулировки (4)

Установить :

  • Палец (3)
  • Гайка (1)

ВНИМАНИЕ: Соблюдайте последовательность сборки .

Установите крышку (2) язычком «c» вниз .

Затяните гайку (1) моментом 0,35 даН.м .

Запустить двигатель .

Несколько раз нажмите на педаль тормоза .

Убедитесь, что тормоза работают правильно .

Установите задние колеса .

Поставьте автомобиль на колеса .

Затяните колесные болты моментом 9 ± 1 дН.м .

Видео:Citroen c5 ЗАМЕНА КОЛОДОК ЗАДНИХСкачать

Citroen c5 ЗАМЕНА КОЛОДОК ЗАДНИХ

Снятие и установка: Задний тормозной суппорт Citroen C5

1. Удаление

Поднимите и зафиксируйте автомобиль, подвесив задние колеса .

Удалять :

  • Задние колеса
  • Тормозные колодки (см. Соответствующую операцию)

Установите вал (3) .

Закрутите гайку (4), чтобы обе части тормозного суппорта были сжаты .

Отсоедините линию электропитания (1) .

Подсоедините штуцер и тормозной суппорт .

Удалять :

  • Болты (2)
  • Прекращение поддержки

2. Очистка

ОБЯЗАТЕЛЬНЫЕ ДЕЙСТВИЯ: Не используйте сжатый воздух .

3. Установка

Установите на место тормозной суппорт .

Затяните болты (2) с моментом 7 ± 0,7 ppm. Смажьте посадочную поверхность и резьбу .

Подключите шнур питания (1) .

Снимите вал (3) .

Установите тормозные колодки (см. Соответствующую операцию) .

Удалите воздух из тормозной системы (см. Соответствующую операцию) .

Установите задние колеса .

Видео:Citroën C5 - задние тормозные колодки. Почему скрипят колодки. Как убрать скрип и не допустить его.Скачать

Citroën C5 - задние тормозные колодки. Почему скрипят колодки. Как убрать скрип и не допустить его.

Поставьте автомобиль на колеса .

Затяните колесные болты моментом 9 ± 1 дН.м .

Надеюсь, эта статья была вам полезна,

удачи на дорогах.

Тук.

💡 Видео

Замена задних тормозных колодок в механизме с электроприводом ручникаСкачать

Замена задних тормозных колодок в механизме с электроприводом ручника

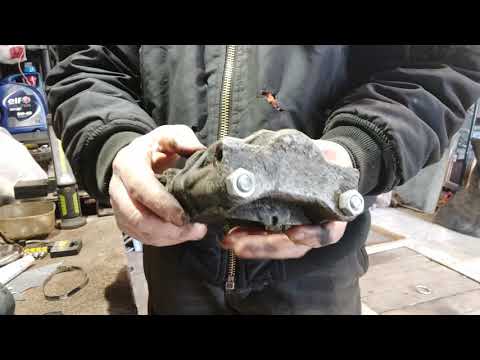

Задний суппорт Ситроен С5.Скачать
