Блок предохранителей и реле Хендай Элантра

Блок предохранителей и реле Хендай Элантра Хендай

Автомобильные предохранители предназначены для предотвращения коротких замыканий и возможного возгорания автомобиля. Hyundai Elantra имеет два места: моторный отсек и салон. Выход из строя одного из элементов означает, что цепь разомкнута и реагирующий элемент необходимо заменить.

Видео:Предохранители и реле для Hyundai Elantra (HD; 2007-2010)Скачать

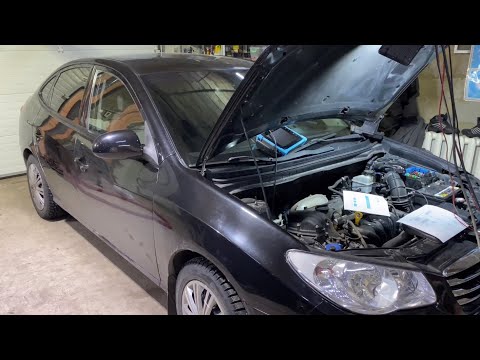

Предохранители и реле для Hyundai Elantra (HD; 2007-2010)

Блок предохранителей и реле в подкапотном пространстве

Блок предохранителей в моторном отсеке расположен между аккумуляторной батареей и бачком с антифризом. Это черная коробка с крышкой, под которой находятся реле и предохранители.

Блок предохранителей и реле Хендай Элантра

Расположение предохранителей на монтажном блоке, который находится под капотом Элантры:

Блок предохранителей и реле Хендай Элантра

аРеле ближнего света
дваРеле электродвигателя вентилятора охлаждения
3Реле стартера
4
пятьРеле топливного насоса
6Реле звукового сигнала
7Реле управления двигателем
8Реле магнитной муфты компрессора кондиционера
9Реле двигателя стеклоочистителя
10Реле дальнего света
11Реле противотуманных фар
12
F1(30А)
F2(30А)
F3(30A) Реле электродвигателя вентилятора системы охлаждения
F4(30А)
F5(50А) Генератор
F6(10А) запасной
F7(10А) запасной
F8(15А) Система управления двигателем
F9(10А) Система управления двигателем
F10(15А) Лампы дневного света
F11(20А) Омыватель фар
F12(15А) Противотуманные фары
F13(10А)
F14(15А)
F15(15А) Реле дальнего света
F16(15А) Реле ближнего света
F17(100AГенератор
F18(30А) Антиблокировочная система тормозов (АБС)
F19(30А) Антиблокировочная система тормозов (АБС)
F20(30A) Система рециркуляции воздуха (кондиционер/отопление)
F21

Дополнительный блок для дизельных двигателей.

Блок предохранителей и реле Хендай Элантра

Расположен с левой стороны моторного отсека.

1 — Реле свечей накаливания
F1 (30А) — Подогреватель топлива
F2 (30А) — Нагреватель охлаждающей жидкости
F3 (80А) — свеча накаливания
F4 (60А) — подогреватель охлаждающей жидкости

Блок предохранителей и реле Хендай Элантра

Описание и назначение предохранителей.

F1(10А) указатели поворота и фонари заднего хода
F2(10А) Генератор
F3(15А) Система SRS
F4(10А) Тревога
F5(10AC/отопление
F6(10А) размеры правая сторона
F7(10A) Левый задний габарит
F8(10А) Противоугонная система
F9(10А) аудиосистема, мотор зеркала, часы
F10(10А) круиз-контроль, датчик скорости, АКПП
F11(10А) Антиблокировочная тормозная система (АБС)
F12(10А) Система SRS
F13(30А) Реле обогревателя заднего стекла
F14(20A) Моторизованная антенна
F15(15A) Центральный замок, люк на крыше
F16(15А) стоп-сигнал, электрические стеклоподъемники
F17(10A) Обогрев зеркал
F18(15A) Предохранитель 3 прикуривателя Hyundai Elantra, гнездо для принадлежностей
F19(10А) Задние противотуманные фары
F20(10А) кондиционер
F21(15A) Стеклоочиститель/омыватель заднего стекла
F22(20А) Очистители и шайбы
F23(20А) Обогрев сиденья
F24(10А)
F25(15А) освещение салона и багажника
F26(30А) Электрические стеклоподъемники

Определяем неисправность предохранителя

Перегоревший предохранитель можно легко определить. Внутри самого элемента есть нить, которая проводит ток. При скачке напряжения эта нить обрывается и сетевая цепь разрывается.

Блок предохранителей и реле Хендай Элантра

Видео:Предохранители и реле для Hyundai Elantra (AD; 2017-2020)Скачать

Предохранители и реле для Hyundai Elantra (AD; 2017-2020)

Вывод

Hyundai Elantra имеет два монтажных блока, которые расположены в моторном отсеке и салоне. Все предохранители и реле отвечают за работоспособность электрических компонентов, а также предотвращают короткие замыкания в системах, которые могут привести к возгоранию или другим серьезным последствиям.
