Достаточно технологичный и прочный атмосферный двигатель EP6, устанавливаемый на многочисленных моделях Peugeot, в том числе и на 308, время от времени требует сложного ремонта. Без опыта работы с двигателями такого уровня и без соответствующего оборудования о сложном ремонте говорить не приходится. Однако есть возможность заменить цепь ГРМ на Пежо 308 с двигателем EP6 своими руками. Перед этим нужно знать, когда менять, знать, где находятся метки совмещения, и как правильно выровнять распредвалы и коленчатый вал относительно друг друга. Попробуем разобраться.

Видео:Замена цепи ГРМ EP6. Часть 1: Порядок разборки, замена тефлоновых колец на распредвалах.Скачать

Замена цепи ГРМ EP6. Часть 1: Порядок разборки, замена тефлоновых колец на распредвалах.

Когда менять цепь ГРМ на Пежо 308 (регламент и признаки замены)

Несмотря на то, что внешне приводная цепь механизма впускного газораспределения ЭП6 выглядит хрупкой, она способна исправно работать не менее 150-170 тысяч при бережном отношении к двигателю и соблюдении техрегламента. То же самое сказано о цепи привода ГРМ для этого газотурбинного двигателя, и процесс замены мало отличается. Отличие заключается в некоторых нюансах процесса замены и регулировки, а также допусках на износ.

Цепи ГРМ Peugeot308

Торговая сеть рассчитана на 150–170 тыс. Км.

прерывание цепи передачи маловероятно, поэтому ее замена рассматривается только при появлении определенных симптомов, иногда косвенных.

Косвенные симптомы

Основные из них:

  1. Повышенный «дизельный» шум при работе двигателя на холостом ходу и малых оборотах.
  2. Двигатель начинает подрываться и плохо заводится.
  3. Расход масла растет со скоростью 0,25-0,5 литра на 1000 км, наблюдается высокий расход бензина.
  4. Нестабильная работа, поломки, резкая остановка двигателя.
  5. Маршрутный компьютер может отображать ошибку отказа системы защиты от загрязнения и серию ошибок профиля, связанных с системой газораспределения. Бортовой компьютер Peugeot 308 неисправен, ошибка системы защиты от загрязнения

    Отказ системы защиты от загрязнения может указывать на проблемы с распределительной цепочкой.

  6. Check Engine может неожиданно включиться, особенно во время дождя и влажности.

Симптомов может быть и больше, но основной причиной замены цепи является соответствующий пробег, особенно в тех случаях, когда машина используется в городе, где на это требуется два километра.

Видео:Замена цепи ГРМ Пежо 308Скачать

Замена цепи ГРМ Пежо 308

Проверка износа цепи

Прежде чем приступить к замене цепи ГРМ своими руками, необходимо убедиться, что цепь отслужила свое предназначение. Это связано с тем, что симптомы износа могут указывать на другие сбои и неисправности системы и могут не быть связаны с синхронизацией. Для проверки на износ и замены приводной цепи необходимо приобрести набор специальных инструментов (Likota, JTC). Без этого комплекта невозможно проверить и выставить распредвалы и коленчатый вал точно по меткам, а также отрегулировать механизм регулировки фаз VTi. Весь набор стоит порядка 7-8 тысяч и включает в себя прибор для проверки степени удлинения цепи.

Комплект Likot JTC для фиксации валов и проверки натяжения цепи привода ГРМ

Комплект упоров вала и натяжителя цепи.

Устройство представляет собой сложную резьбовую втулку, которая ввинчивается вместо штатного натяжителя. Сначала вручную без использования гаечных ключей прикручивается большая резьбовая втулка. Шток ввинчивается в эту втулку до упора, всегда только вручную. После этого устройство вынимается из гнезда и измеряется длина штока от начала резьбовой части втулки. Значения допустимого удлинения цепи следующие:

  • для атмосферного двигателя ЭП6 — 70-73,5 мм;
  • для двигателя с турбиной — от 67 до 71 мм.

Инструменты и необходимые запчасти для замены

Если замеры показывают, что люфт цепи превышает номинальное значение, мы готовимся к замене и закупаем запчасти по каталожным номерам, указанным в таблице.

Часть названия№ по каталогу
Новая торговая сеть, оригинал0816-H9
Зубчатый шкив впускного распредвала (шестерня0805-К1
Зубчатый шкив выпускного распредвала (шестерня0805-K3
Два шарнира впускных сальников распределительного вала0807-39
Зубчатый шкив (шестерня) коленчатого вала0513-DO8
Два новых одноразовых болта шестерни распределительного вала0806-77
Натяжитель цепи привода ГРМ0829-СОЛ3
Амортизатор верхней цепи, оригинал0818-41
Правая направляющая цепи0818-30
Цепной амортизатор левый0818-33
Ступица коленчатого вала0513-MI1
Сальник коленчатого вала0514-DO8
Болт крепления одноразовой ступицы коленчатого вала0516L8
Прокладка клапанной крышки0249-MI7

В зависимости от состояния двигателя могут потребоваться дополнительные крепежные детали и изнашиваемые детали. Вот список инструментов, не считая ряда специальных инструментов:

  • большие и маленькие кривошипы для ½ и ¼;
  • стандартная серия головок;
  • комплект насадок Torex;
  • гаечный ключ;
  • блокирующий герметик (блокировка;
  • герметик для прокладок;
  • набор отверток.

Видео:Замена цепи ГРМ на EP6: как определить износ и обслужить двигатель. Ремонт автомобиля с ЕвроАвтоСкачать

Замена цепи ГРМ на EP6: как определить износ и обслужить двигатель. Ремонт автомобиля с ЕвроАвто

Замена цепи ГРМ на двигателе ЕР6 (алгоритм работы)

Когда все инструменты и детали собраны, можно приступать к замене. Для этого желательно поставить автомобиль на подъемник или приподнять передок, соблюдая все меры безопасности. Перед началом работ снимаем минусовую клемму с АКБ, снимаем правое переднее колесо. Затем снимаем кожух двигателя и правую пластиковую накладку колесной арки. Далее строго следуем заданному алгоритму:

  1. Снимаем воздушный фильтр, аккуратно откладываем патрубки в сторону. Процесс разборки воздушного фильтра двигателя Пежо 308

    Снимите воздушный фильтр двигателя.

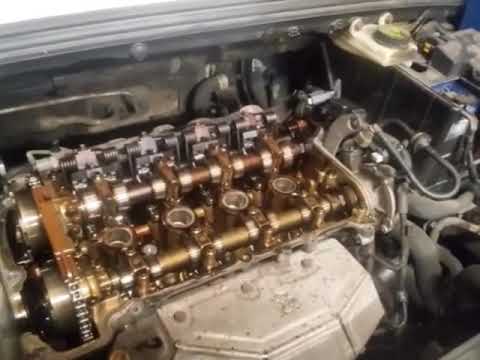

  2. Снимаем декоративную пластиковую крышку, отключаем датчики положения распредвала, снимаем клапанную крышку. Снятие защитного кожуха и катушек Peugeot 308 Откручиваем крышку защиты мотора и снимаем катушки. Снятие болтов крышки Peugeot 308 под капотом Откручиваем болты крепления крышки. Блок цилиндров Peugeot 308 без крышки Снимаем крышку.
  3. Рукояткой и головкой на 18 проворачиваем коленвал до полного совпадения с метками на распредвалах снизу. В том случае, если с первого раза не удалось выставить валы по приметам, крутить коленвал назад категорически не рекомендуется. Придется сделать еще два оборота и точно совместить отметки.
  4. Поместите нижний маркер (из запасного комплекта) в отверстие и прикрепите маховик.
  5. Вынимаем масляный щуп, откручиваем опору двигателя с головкой на 16 и немного приподнимаем.
  6. Установлено верхнее приспособление для фиксации меток распредвала. Закрепление распредвала Peugeot 308 с помощью верхнего приспособления

    Фиксируем распредвал специальным приспособлением.

  7. Откручиваем болт натяжения ремня генератора, снимаем ремень. Процесс снятия ремня генератора Пежо 308

    Ослабьте болт натяжения ремня генератора и снимите ремень.

  8. Открутите три болта крепления приводного ролика помпы.
  9. Снимите верхний амортизатор и натяжитель цепи, если они еще не были сняты.
  10. Откручиваем болт крепления звездочки впускного и выпускного распредвалов. В этом случае следите за тем, чтобы цепь со звездочками не попала в картер.
  11. Устанавливаем переднее устройство крепежным болтом и устанавливаем на него цепь.
  12. Откручиваем четыре болта, которыми крепится крышка ступицы коленвала.
  13. Снимаем ступицу.
  14. Вытаскиваем цепь ГРМ вместе с боковыми амортизаторами.
  15. Снимите ведущую шестерню и сальник.
  16. Цепь снимается, перед установкой нового комплекта необходимо промыть звездочку и ступицу коленвала специальным обезжиривающим составом. Разобраны боковые амортизаторы, ведущая шестерня, сальник и цепь привода ГРМ Peugeot 308

    Цепь ГРМ, амортизаторы и шестерни сняты.

Для установки цепи необходимо вместе с цепью смонтировать два боковых амортизатора и звездочку, только затем установить их на место. При установке звездочек распредвалов в некоторых местах не путаем фазовращатели: выпускной маркируется символами EX30, а впускной — IN35. Перед фиксацией звездочки коленчатого вала одноразовым болтом резьба болта смазывается стопорным герметиком.

Новая цепь ГРМ Peugeot 308, установленная на двигателе

Вот как это выглядит после замены.

Если аксессуары использовались правильно и по инструкции, то после установки цепи метки совпадут, двигатель запустится плавно. Удачи в работе и солнечных улицах!
