Первое поколение Peugeot 308 выпускалось в 2007, 2008, 2009, 2010, 2011 и 2012 годах. После рестайлинга второе поколение выпускалось в 2013, 2014, 2015, 2016, 2017, 2018 и по настоящее время. Самые распространенные стили кузова: хэтчбек, седан, универсал SW, купе SS. В этой публикации мы покажем, где в Peugeot 308 расположены блоки предохранителей и реле, а также их схемы, а также обратим внимание на предохранитель прикуривателя.
- Устройство и характерные неисправности омывателя стекла Пежо 308
- Схема общей цепи электрооборудования
- Не работает омыватель — проверь предохранитель
- Как бороться с замерзающей незамерзайкой
- Предохранители под капотом
- Основной блок с предохранителями
- Блок на крышке аккумулятора
- Общее расположение всех блоков и реле
- Реле
- Главное реле
- Реле вентилятора
- Реле кондиционера
- Топливный насос
- Реле стартера
- Регулятор генератора
- Реле АБС
- Стеклоочиститель
- Дворники
- Реле вальветроника Пежо 308: где стоит
- Реле зарядки
- Реле подъема клапанов
- Порядок замены предохранителей:
- FakeHeader
- 📽️ Видео
Видео:Предохранители Peugeot 308 реле с обозначением и схемами блоков для 1 и 2 поколенияСкачать
Устройство и характерные неисправности омывателя стекла Пежо 308
Омыватель лобового стекла и заднее стекло Peugeot 308 довольно просты: жидкость из бачка подается на опрыскиватели через электронасос и включается перемещением рычага на рулевой колонке.
Чтобы включить стиральную машину, используйте рычаг на рулевой колонке.
Подача жидкости к заднему и переднему стеклу регулируется специальным клапаном, который направляет ее на передние или задние форсунки. Регулирующий клапан выполнен из пластика и представляет собой поршень в корпусе; есть отдельный независимый насос для очистки оптики.
Распространенная неисправность стиральных машин: работает только задняя или передняя.
Форсунки переднего омывателя.
Причина в этом случае кроется в регулирующем клапане. Запорный поршень может деформироваться в цилиндре, он может разбухнуть (из-за качества антифриза), в цилиндр может попасть песчинка или крупинка льда. Тогда клапан заклинит в одном положении и не сможет перепустить рабочую жидкость ни к тому, ни к другому стакану. Проблема решается разборкой помпы и разборкой и чисткой клапана.
Видео:Как открыть крышку предохранителей в салоне Peugeot 308 sw t9Скачать
Схема общей цепи электрооборудования
- Контроллер АБС
- Аккумулятор.
- Комплексный противоугонный замок.
- Дополнительный блок опрокидывания крыши (версия кабриолет).
- Контакты диагностического разъема DLC.
- Реле ходовых огней и габариты.
- Контроллер левой двери водителя.
- Контроллер правой двери водителя.
- Контроллер правой пассажирской двери.
- Контроллер левой пассажирской двери.
- Контроллер ESP (Электронная система контроля устойчивости).
- Реле ECM.
- Монтажный блок предохранителей контроллера ЭСУД.
- Блок-регулятор для системы охлаждения — двигатель вентилятора.
- Блоки предохранителей и реле в моторном отсеке.
- Блоки предохранителей и реле под панелью приборов
- Разъем аудиосигнала.
- Контроллер блока датчиков слежения (последнего поколения).
- Монтажные блоки предохранителей (3 основных блока).
- Блок управления парктроником (доп. Оборудование).
- Реле обогрева сидений (водитель / пассажир).
- Блок управления рулевой колонкой.
- Реле SR.
- Блок управления коробкой передач (в комплекте с АКПП).
Видео:Предохранитель ф5 F5 перегорает на пежо 308Скачать
Не работает омыватель — проверь предохранитель
Неисправности насоса омывателя могут быть механическими или электрическими. К последним можно отнести отсутствие контакта на выводах электродвигателя насоса и перегоревший предохранитель. Кстати, предохранитель может перегореть при блокировании вращения крыльчатки насоса замерзшей жидкостью. Предохранитель находится под капотом в блоке предохранителей и реле.
Расположение предохранителя омывателя.
На схемах (для версии Peugeot 308 после 2008 года) он обозначен F3 с номиналом 10А. Настоятельно не рекомендуется устанавливать предохранитель большего размера. Если он часто горит, проблема в двигателе или электрической цепи.
Таблица с указанием номиналов и схемы, которую защищает предохранитель.
Кстати, с покупкой нового предохранителя не надо спешить — запасной комплект есть в салоне, на передней панели под крышкой со стороны водителя в районе гидрокорректора фары.
Видео:Предохранители и реле для Peugeot 308 (T7; 2007-2013)Скачать
Как бороться с замерзающей незамерзайкой
Менять омывающую жидкость с наступлением первых осенних заморозков не всем придет в голову, бывает, что не на высоте. Однако замерзшая жидкость может привести к выходу из строя всего насоса, что может вылиться в 800-1000 рублей на покупку нового. Чтобы этого не случилось, нужно подбирать жидкость с заниженным температурным показателем. Их несколько в продаже, в основном это жидкости на основе изопропилового спирта.
Жидкий метанол запрещен к производству и продаже, даже если они не принимаются внутрь, они не представляют опасности.
Изопропиловые жидкости доступны с индексом замерзания 5, 15 и 25 градусов. Понизить порог замерзания можно, добавив в бак стиральной машины спирт или, на крайний случай, водку. Однако всему есть предел: водка тоже застывает при температуре -27 градусов, точнее начинает кристаллизоваться, превращаясь в кашу, и застывает при температуре около -30 градусов. Метанол действует вдвое лучше, чем смесь воды и спирта, и более эффективно, чем изопропил.
Жидкости, купленные в магазине, не всегда работают так, как указано на упаковке, и иногда могут кристаллизоваться при небольшом морозе. А это значит, что мотор омывателя не может подавать густую жидкость по шлангу к форсунке, и если да, то емкость форсунки омывателя не позволит разбрызгивать густой раствор. Если жидкость полностью замерзла, мотор стиральной машины не крутится, поэтому необходимо прогреть машину в теплом помещении или залить бак кипятком. Замени антифриз при первых морозах и удачной поездки!
Видео:Скрытые функции Пежо 308Скачать
Предохранители под капотом
В моторном отсеке 2 блока предохранителей. Один на батарее, второй рядом. Подробнее смотрите в видео.
Основной блок с предохранителями
Общая схема
Номинал (для первого поколения)
F10 — 30А | Компоненты электронной системы управления бензиновым двигателем: катушки зажигания, электромагнитные клапаны, датчики концентрации кислорода, форсунки, элементы системы отопления, топливный насос, электронный термостат; дизельный двигатель: электромагнитные клапаны, элементы системы отопления |
F20 — 10А | Электронный термостат, электромагнитные клапаны регулирования подачи топлива, электромагнитный клапан регулирования давления турбонагнетателя (дизельный двигатель), датчик уровня охлаждающей жидкости (дизельный двигатель) |
F19 — 15А | Подогреватель масляного пара (1,4 л 16V и 1,6 л VTi 16V), электромагнитный клапан адсорбера (1,4 л 16V и 1,6 л VTi 16V), датчики концентрации кислорода (бензиновый двигатель), электромагнитные клапаны системы воздушного охлаждения (дизельный двигатель) |
F18 — 15A | Правая фара (ближний свет) |
F17 — 15А | Левая фара (ближний свет) |
F16 — 10А | Левая фара (дальний свет) |
F15 — 10А | Правая фара (дальний свет) |
F4 — 20А | Омыватели фар |
F2 — 15A | Звуковой сигнал |
F10 — 10А | Диагностический разъем, распределительные направленные фары, датчик расхода воздуха (дизельный двигатель), насос для присадок к сажевому фильтру (дизельный двигатель) |
F21 — 10А | Цепь датчика скорости автомобиля, ЭБУ ABS / ESP |
F7 — 5А | Электропитание реле вентилятора системы охлаждения двигателя, реле Valvetronic (1,4 л 16 В и 1,6 л VTi 16 В), охлаждения турбокомпрессора (1,6 л THP 16 В), датчика расхода воздуха (1,6 л HDI 16 В) |
F12 — 10А | ЭБУ гидроусилителя, АКПП, датчик уровня охлаждающей жидкости |
F8 — 30А | Низкая / высокая скорость стеклоочистителя |
F14 — 25A | Выключатель стартера |
F3 — 30А | Электромагнитный клапан давления наддува |
F13 — 10А | Предохранители омывателя переднего и заднего стекла Peugeot 308 |
F11 — 40А | Питание интеллектуального коммутационного блока («+» от замка зажигания) |
F1 — 40A | Вентилятор кондиционера |
F5 — 20А | Электропитание ЭБУ двигателя, электромагнитных клапанов форсунок и системы рециркуляции ОГ (на двигателе 2,0 л HDI 16V), форсунок (на двигателе 2,0 л HDI 16V) |
F6 — 15A | Электромагнитные клапаны адсорбера, электрический клапан сброса давления для турбокомпрессора (двигатель 1,6 л THP 16V), подогреватель масляного пара (1,6 л THP 16V), подогреватель дизельного топлива (1,6 л HDI 16V) |
Номинал (для 2-го поколения)
- Блок питания ЭБУ двигателя F1, электромагнитные клапаны насос-форсунки и система рециркуляции отработавших газов (на двигателе 2L HDI 16V), форсунки (на двигателе 2L HDI 16V) — 20 А
- F2 Звуковой сигнал — 15 А
- F3 Омыватель лобового стекла — 10 А
- F4 Омыватели фар — 20 А
- F5 Электромагнитные клапаны адсорбера, электрический редуктор давления системы наддува, подогреватель паров масла, подогреватель дизельного топлива (на двигателе 1,6 л HDI 16V) — 15 А
- F6 Цепь датчика скорости автомобиля, ЭБУ ABS / ESP — 10 А
- ЭБУ гидроусилителя руля F7 АКПП, датчик уровня охлаждающей жидкости — 10А
- F8 Выключатель стартера — 25 А
- F9 Диагностический разъем, адаптивные фары, датчик расхода воздуха (на дизеле), помпа присадки сажевого фильтра (на дизеле), приводы внешних зеркал — 10 А
- F10 Компоненты электронной системы управления двигателем (на бензине: катушки зажигания, электромагнитные клапаны, кислородные датчики, форсунки, элементы системы отопления, топливный насос, электронный термостат; на дизеле: электромагнитные клапаны, элементы системы отопления) — 30 А
- F11 Вентилятор кондиционера — 40 А
- F12 Низкая / высокая скорость стеклоочистителя — 30 А
- F13 Питание блока интеллектуальной коммутации («+» от замка зажигания) — 40 А
- F14 Peugeot 308/308 SW Электромагнитный клапан давления наддува — 30 А (Peugeot 308 CC Не используется)
- F15 Правая фара дальнего света — 10 А
- F16 Левая фара дальнего света — 10 А
- F17 Левая фара дальнего света — 15 А
- F18 Правая фара дальнего света — 15 А
- F19 Подогреватель масляного пара (1,6 л VTI 16V), электромагнитный клапан слива адсорбера (1,6 л VTI 16V), датчики кислорода (на бензиновых двигателях), электромагнитные клапаны системы воздушного охлаждения (дизель) -15 A
- F20 Электронный термостат, электромагнитные клапаны регулирования подачи топлива, электромагнитный клапан регулирования давления турбонагнетателя (дизельное топливо), датчик уровня охлаждающей жидкости (дизельное топливо) — 10 А
- F21 Электропитание реле вентилятора охлаждения двигателя, управления реле Valvetronic (1,6 л 16 В), охлаждения турбокомпрессора (1,6 л TFIP 16 В), датчика расхода воздуха (1,6 л FIDI 16 В) — 5 А
Блок на крышке аккумулятора
Описание для первого поколения
Схема
Назначение предохранителей
F1 — 15A | Коробка передач (последовательная или автоматическая) |
F2 — 15A | Диагностический разъем, дневные ходовые огни |
F3 — 5A | Двухфункциональный тормозной контактор |
F4 | Бронировать |
F10 — 80А | Насос электроусилителя руля |
F9 — 70A | Подогрев ЭБУ (дизельный двигатель) |
F8 — 100А | Коммутационные аппараты и системы защиты |
F7 | Бронировать |
F6 — 30А | Электронасос с последовательным редуктором |
F5 | Двигатель Valvetronic (1,6 л THP 16V) |
Предохранители макси
Описание для второго поколения
Схема
Деловое свидание, встреча
F1 — Не используется.
F2 — 5 A Двухфункциональный тормозной контактор.
F3 — 5 А Процессор цепи зарядки аккумулятора.
F4 — Электромагнитные клапаны ABS / ESP 25 A.
F5 — не используется.
F6 — 15 А Коробка передач (механическая или автоматическая)
Предохранители макси
MF1* | Не используется |
MF2* | 30A Блок переключения прицепа |
MF3* | Блок предохранителей в салоне 50А |
MF4* | Интеллектуальный коммутационный блок 80A |
MF5* | Интеллектуальный коммутационный блок 80A |
MF6* | Не используется |
MF7* | 30А подогрев сидений |
MF8* | 20А Омыватели фар |
Видео:Где находится предохранитель подогрева сидений пежо 308Скачать
Общее расположение всех блоков и реле
Схема
Описание элементов
- Электронный блок управления АБС
- Аккумуляторная батарея
- Реле управления центральным замком вещевого ящика
- Блок управления складной крышей — за правой задней обшивкой
- Диагностический разъем (DLC)
- Реле дневных ходовых огней
- Блок управления дверью водителя
- Электроблок задней левой двери
- Блок управления электроприводом двери пассажира
- Электроблок задней правой двери
- Блок управления ESP (система стабилизации автомобиля)
- Реле управления двигателем
- Электронный блок управления двигателем (ЕСМ)
- Блок управления двигателем вентилятора охлаждения
- Блок предохранителей и реле, моторный отсек 1
- Блок предохранителей и реле в моторном отсеке 2
- Блок предохранителей и реле в моторном отсеке 3
- Блок предохранителей и реле в моторном отсеке 4
- Блок предохранителей и реле, комбинация приборов 1
- Блок предохранителей и реле, комбинация приборов 2
- Звуковой сигнал
- Блок управления слежением за полосой движения
- Многофункциональный блок управления 1 — в блоке предохранителей и реле под панелью приборов 1
- Многофункциональный блок управления 2 — встроен в блок предохранителей / реле двигателя 1
- Многофункциональный блок управления 3- в блоке предохранителей и реле под панелью приборов 1
- Блок управления системой помощи при парковке — За левой задней панелью обивки
- Блок управления обогревом сиденья водителя
- Блок управления подогревом сиденья пассажира
- Электронный блок управления рулевой колонки
- Электронный блок управления SRS
- Электронный блок управления трансмиссией (TCM) — трансмиссия ASM
Видео:Не работает прикуриватель в пежо 308Скачать
Реле
Комплект Peugeot 308 невелик: управление двигателем, центральный замок и освещение. Остальное автовладельцу придется доставить самостоятельно.
Главное реле
Он находится под капотом и отвечает за работу двигателя.
Реле вентилятора
Его нужно будет докупить и установить дополнительно. Если печка не работает должным образом, возможно, реле необходимо отремонтировать. Для проверки работоспособности необходимо измерить силу тока после включения системы отопления или кондиционирования.
Реле кондиционера
Устанавливается в основной блок. Такой предмет будет стоить в среднем не более 2 тысяч рублей.
Топливный насос
Находится в зоне предохранителя. Паял, не меняется только при установке нового блока предохранителей.
Реле стартера
Самая частая неисправность, с которой сталкиваются автовладельцы, — это когда стартер щелкает, но не крутится. Ошибка могла быть в реле и соединительном кабеле. Еще есть проблема с Peugeot 308 EP6: дроссельная заслонка издает тянущие звуки и блокируется. В этом случае нельзя не заменить устройство.
Регулятор генератора
Одно из самых дорогих реле. Он всегда соответствует номеру регулятора и должен быть оригинальным, что увеличивает его стоимость.
Реле АБС
Если приборная панель автомобиля мигает или зависает, что-то не так с датчиками, постоянно отображаются ошибки, связанные с АБС — придется подумать о замене. Цена устройства высока, но можно сэкономить, установив не оригинал, а качественный аналог.
Стеклоочиститель
Отсутствующий.
Дворники
Клубней нет.
Реле вальветроника Пежо 308: где стоит
Установлен в замок на аккум.
Реле зарядки
Как и в случае с системой Valvetronic, он занимает место в аккумуляторном блоке.
Реле подъема клапанов
Модель удалена.

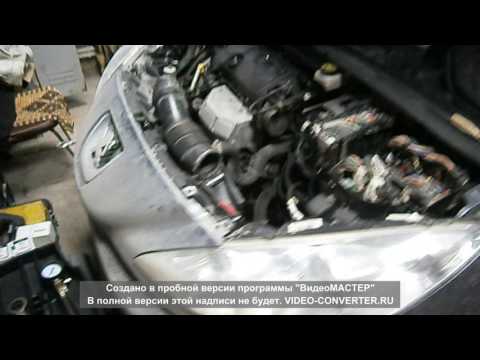

Видео:Пежо не заводится. Диагносты приговорили двигатель.Скачать
Порядок замены предохранителей:
- Блок крепления Peugeot 308 в салоне находится под панелью приборов: отверткой откручиваем фиксатор на панели.
- Крышка снимается с держателей.
- Нажмите на защелку до упора и получите доступ к монтажному блоку, который расположен вверху справа.
- Если предохранитель перегорел, достаточно заменить его новым — при этом учитывается номинальный ток в этой цепи, который указан на предохранителе и разъеме (выражается в Амперах).
При замене предохранителей нельзя использовать временные перемычки: это приводит к повреждению остального электрооборудования и, в некоторых случаях, к возгоранию. После установки нового предохранителя или предохранителя перед подключением аккумуляторной батареи и запуском двигателя цепь проверяется, чтобы убедиться в ее исправности.
