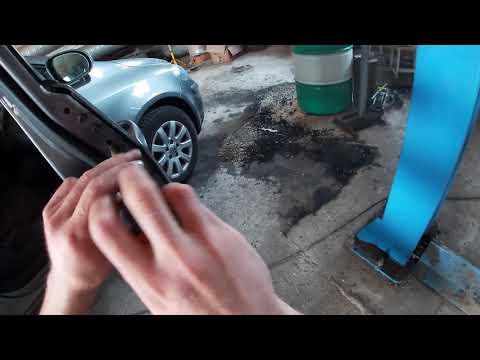

Видео:🅰 Машина трансформер Wolksvagen Golf Plus. Снятие филенки двери Фольксваген Гольф ПлюсСкачать

Снятие двери Volkswagen Golf 5

Чтобы разобрать дверь из машины, нужно выполнить следующие действия:

1 Откройте дверь.

2 Нажмите на стопор под защитной крышкой 6 (см. Стрелку A на рисунке) и снимите крышку передней стойки.

Внимание! У четырехдверного автомобиля задняя боковая дверь снимается в той же последовательности, что и передняя.

3 Потяните защелку 7 вниз (см. Стрелку B на рисунке 57.2) и отсоедините штифт 8 на передней стойке.

4 Попросите помощника поддержать дверь и открутите болты 4, 5, 11 петель двери (см. Рисунок 57.2). Для этого воспользуйтесь специальным ключом, например HAZET 2597 с ручкой HAZET 6396.

5 Снимите дверцу с направляющих штифтов 2 и 9, нажав на нее в направлении стрелки c (см. Рисунок 57.2), и положите на мягкую поверхность.

Установка двери на Гольф V осуществляется в порядке, обратном снятию.

6 Установите дверь на место и закрепите ее новыми самоблокирующимися болтами 4, 5 и 11. Момент затяжки болтов 20 Н · м. Затем используйте гаечный ключ на 1/4 оборота (90 °), чтобы затянуть болты°).

7 Закройте дверь и проверьте зазоры. При необходимости установите дверь.

Видео:Замена электроподъемника Golf 5 дверь водительскаяСкачать

Устройство передней двери автомобиля VW Golf 5

Схема сборки VW Golf 5 дверей: 1 — передняя дверь; 2 — направляющий штифт; 3 — петля нижняя дверная; 4 — болт. Момент затяжки 20 Нм + поворот на 90 °. Болт самоблокирующийся, поэтому после каждой разборки его необходимо заменять на новый; 5 — болт. Момент затяжки 20 Нм + поворот на 90 °. Болт самоблокирующийся, поэтому после каждой разборки его необходимо заменять на новый; 6 — защитный кожух; 7 — собака; 8 — заглушка; 9 — направляющий штифт; 10 — петля верхней двери; 11 — болт. Момент затяжки 20 Нм + поворот на 90 °. Болт самоблокирующийся, и его необходимо заменять новым после каждой разборки. Также интересно Как снять и поменять стекла на дверях VW Golf 5
