3. Ремень привода навесного оборудования

В зависимости от версии на автомобиле может использоваться один из двух типов ременной передачи: версия с электроусилителем руля (EPS) и версия с гидроусилителем руля (HPS).

В версиях с EPS на двигателе вместо шкива насоса гидроусилителя устанавливается паразитный шкив.

Подушки двигателя приводятся в движение от шкива коленчатого вала одним поликлиновым ремнем с шестью канавками. Такая конструкция обеспечивает долгий срок службы и сводит к минимуму проскальзывание ремня и шум.

  1. Шкив коленчатого вала.
  2. Шкив компрессора кондиционера.
  3. Шкив водяного насоса.
  4. Шкив генератора.
  5. Натяжной ролик.
  6. Шкив насоса гидроусилителя рулевого управления.
  7. Паразитный шкив EPS.

Гидравлический натяжитель создает натяжение приводного ремня, чтобы минимизировать проскальзывание и вибрацию, тем самым обеспечивая длительный срок службы ремня. Гидравлический натяжитель состоит из гидравлической пружины, гидравлического демпфера, рычага и натяжного ролика.

  1. Крышка натяжного шкива.
  2. Болт крепления натяжного шкива.
  3. Холостой шкив.
  4. Рычаг натяжителя.
  5. Болт гидравлического натяжителя.
  6. Гидравлический натяжитель.

В системе приводного ремня используется удлиненный натяжной рычаг для передачи натяжения ремня от гидравлического натяжителя в компактном двигателе G20DF.

Проверка приводного ремня

Отметьте ремень мелом.

Проверить приводной ремень на предмет повреждений при вращении коленчатого вала.

Внимание:
При обнаружении повреждений замените приводной ремень на новый.

1. Скатывание резины кусками у основания ребристой части ремня.

2. Абразивная пыль или частицы.

3. Заточка ребер клинового ремня. 4. Ослабление троса по краям ремня

5. Жесткая линия. 6. Износ внешней поверхности кабеля.

7. Отслоение основы ремня

8. Поперечные трещины в ребрах ремня. 9. Заедание ребер ремня.

10. Множественные боковые трещины на поверхности поликлинового ремня

11. Поперечные трещины на задней части ремня

Снятие и установка натяжителя приводного ремня в сборе

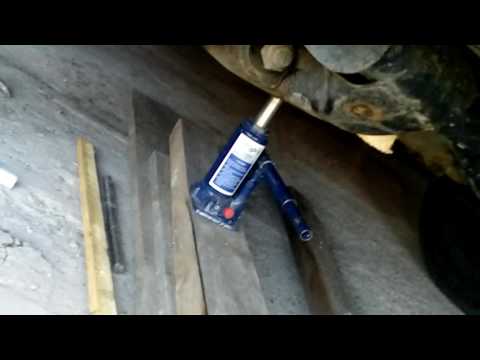

1. Поддержите нижнюю часть масляного поддона гаражным домкратом.

2. Снимите вентиляционную трубку (A) и выверните два винта (B, 10 мм).

Внимание:
Не допускайте попадания охлаждающей жидкости на окрашенные поверхности кузова и двигателя.

3. Снимите болт (A, 17 мм) и три гайки (B, 17 мм) на правом монтажном кронштейне.

Примечание:
Момент затяжки: 68,6

4. Снимите правый монтажный кронштейн двигателя.

5. Медленно опустите гаражный домкрат, не перегружая опоры двигателя.

6. Чтобы ослабить натяжение, поверните регулировочный болт натяжителя приводного ремня (A) против часовой стрелки с помощью специального инструмента.

7. Снимите ремень привода вспомогательных агрегатов.

8. Снимите четыре болта (5 мм) шкива водяного насоса.

Примечание:
Момент затяжки: 10,0 ± 1,0 Нм.

9. Снимите шкив водяного насоса.

10. Снимите болт (A, 8 мм) вала гидравлического натяжителя и верхний болт (B, 13 мм) гидравлического натяжителя.

Примечание:
Пара:
— Болт (A): 82,0 ± 5,0 Нм.
— Болт (B): 32,0 ± 3,2 Нм.

Внимание:
Держите гидравлический натяжитель в вертикальном положении, не наклоняя его более чем на 45°.

11. Снимите узел гидронатяжителя.

12. Натяжитель устанавливается в порядке, обратном снятию.

Один источник

Видео:SsangYong Actyon как быстро снять приводной ремень/how to quickly remove the drive beltСкачать

SsangYong Actyon как быстро снять приводной ремень/how to quickly remove the drive belt

Ремень привода навесного оборудования Ssang Yong New Actyon / Korando C с 2012 года

Видео:Замена натяжного механизма приводного ремня SsangYong Actyon 2.0 4wd СсангЙонг Актион 2012 годаСкачать

Замена натяжного механизма приводного ремня SsangYong Actyon 2.0 4wd СсангЙонг Актион 2012 года

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
приводной ремень SsangYong Korando C, Приводной ремень SsangYong Korando C, Приводной ремень SsangYong Korando C, Замена приводного ремня SsangYong Korando C, Приводной ремень SsangYong Korando C, Приводной ремень SsangYong Korando C, Приводной ремень SsangYong New Actyon, SsangYong Generator Ремень привода Ssangon Actyon Ремень ГРМ SsangYong New Actyon, Ремень привода SsangYong New Actyon Замена, Ремень привода SsangYong New Actyon, Ремень привода SsangYong New Actyon

Видео:SsangYong Actyon 2 как снятьпоставитьгенератор и приводной ремень(дизель)Скачать

SsangYong Actyon 2 как снятьпоставитьгенератор и приводной ремень(дизель)

3. Ремень привода навесного оборудования

В зависимости от версии на автомобиле может использоваться один из двух типов ременной передачи: версия с электроусилителем руля (EPS) и версия с гидроусилителем руля (HPS).

В версиях с EPS на двигателе вместо шкива насоса гидроусилителя устанавливается паразитный шкив.

Подушки двигателя приводятся в движение от шкива коленчатого вала одним поликлиновым ремнем с шестью канавками. Такая конструкция обеспечивает долгий срок службы и сводит к минимуму проскальзывание ремня и шум.

  1. Шкив коленчатого вала.
  2. Шкив компрессора кондиционера.
  3. Шкив водяного насоса.
  4. Шкив генератора.
  5. Натяжной ролик.
  6. Шкив насоса гидроусилителя рулевого управления.
  7. Паразитный шкив EPS.

Гидравлический натяжитель создает натяжение приводного ремня, чтобы минимизировать проскальзывание и вибрацию, тем самым обеспечивая длительный срок службы ремня. Гидравлический натяжитель состоит из гидравлической пружины, гидравлического демпфера, рычага и натяжного ролика.

  1. Крышка натяжного шкива.
  2. Болт крепления натяжного шкива.
  3. Холостой шкив.
  4. Рычаг натяжителя.
  5. Болт гидравлического натяжителя.
  6. Гидравлический натяжитель.

В системе приводного ремня используется удлиненный натяжной рычаг для передачи натяжения ремня от гидравлического натяжителя в компактном двигателе G20DF.

Проверка приводного ремня

Отметьте ремень мелом.

Проверить приводной ремень на предмет повреждений при вращении коленчатого вала.

Внимание:
При обнаружении повреждений замените приводной ремень на новый.

1. Скатывание резины кусками у основания ребристой части ремня.

2. Абразивная пыль или частицы.

3. Заточка ребер клинового ремня. 4. Ослабление троса по краям ремня

5. Жесткая линия. 6. Износ внешней поверхности кабеля.

7. Отслоение основы ремня

8. Поперечные трещины в ребрах ремня. 9. Заедание ребер ремня.

10. Множественные боковые трещины на поверхности поликлинового ремня

11. Поперечные трещины на задней части ремня

Снятие и установка натяжителя приводного ремня в сборе

1. Поддержите нижнюю часть масляного поддона гаражным домкратом.

2. Снимите вентиляционную трубку (A) и выверните два винта (B, 10 мм).

Внимание:
Не допускайте попадания охлаждающей жидкости на окрашенные поверхности кузова и двигателя.

3. Снимите болт (A, 17 мм) и три гайки (B, 17 мм) на правом монтажном кронштейне.

Примечание:
Момент затяжки: 68,6

4. Снимите правый монтажный кронштейн двигателя.

5. Медленно опустите гаражный домкрат, не перегружая опоры двигателя.

6. Чтобы ослабить натяжение, поверните регулировочный болт натяжителя приводного ремня (A) против часовой стрелки с помощью специального инструмента.

7. Снимите ремень привода вспомогательных агрегатов.

8. Снимите четыре болта (5 мм) шкива водяного насоса.

Примечание:
Момент затяжки: 10,0 ± 1,0 Нм.

9. Снимите шкив водяного насоса.

10. Снимите болт (A, 8 мм) вала гидравлического натяжителя и верхний болт (B, 13 мм) гидравлического натяжителя.

Примечание:
Пара:
— Болт (A): 82,0 ± 5,0 Нм.
— Болт (B): 32,0 ± 3,2 Нм.

Внимание:
Держите гидравлический натяжитель в вертикальном положении, не наклоняя его более чем на 45°.

11. Снимите узел гидронатяжителя.

12. Натяжитель устанавливается в порядке, обратном снятию.

Один источник

Видео:Санг енг актион как поменять роликСкачать

Санг енг актион как  поменять ролик

Замена ремня генератора на Санг Енг

Своевременная замена ремня генератора автомобиля Sang Yong помогает предотвратить отказ двигателя и работу автомобиля от аккумулятора. Чаще всего неисправность этого элемента связана с его плохим натяжением и приводит к таким проблемам, как различные деформации, истончение зубьев или образование трещин.

Замена ремня генератора Саньенг актион g20d

Видео:Замена ремня на кайроне за минутуСкачать

Замена ремня на кайроне за минуту

Периодичность замены

Профилактическая замена ремня генератора автомобиля Sang Yong — обязательная процедура. Это так же необходимо, как и сезонная замена шин, но, к сожалению, автовладельцы часто об этом забывают. Процедуру необходимо проводить каждые 40 000 — 50 000 км пробега. При этом, какого бы стиля вождения ни придерживался водитель, в любом случае ремень генератора изнашивается и приходит в негодность.

Видео:Ssang yong actyon ремонт натяжителя ремня очень частая проблема🔴Скачать

Ssang yong actyon ремонт натяжителя ремня очень частая проблема🔴

Алгоритм замены ремня генератора

— гаечным ключом откручивается болт натяжителя;
— удален старый или поврежденный ремень;
— на шкивы надевается новый ремень;
С помощью натяжителя ремень растягивается до установленного производителем предела.
После замены ремня генератора механики проверяют, все ли сделано правильно. Для этого к АКБ подключается блок питания, накинув на клемму минусовой провод. Включено зажигание. Затем заводят машину и включают все приборы. Давят на газ. Если вы слышите свист, вам нужно проверить напряжение. Впоследствии процедура натяжения ремня повторяется и снова проверяется.

Видео:Снятие ремня и генератора new actyon бензинСкачать

Снятие ремня и генератора new actyon бензин

Рекомендации специалистов

Замена ремня генератора Саньенг актион g20d

Конечно, замена ремня генератора — процедура не сложная, и ее под силу сделать практически любому автовладельцу. Главное помнить: перед тем, как снимать старый ремень генератора, необходимо изучить его расположение и места крепления. Это поможет избежать лишних трудностей при установке нового ремня. Вы даже можете нарисовать примерную схему его расположения.

Если же вы предпочитаете полагаться на профессионалов, Sang Yong Auto Service всегда к вашим услугам. Наши специалисты проводят эту процедуру быстро и по очень доступной цене. Кроме того, обратившись в наш технический центр, вы всегда получите ценный совет по обслуживанию вашего автомобиля. Давай, мы всегда рады новым клиентам!
