Замена заслонок отопителя Citroen C5

Замена заслонок отопителя Citroen C5 Ситроен

Неисправность возникает на Citroen C5 второй серии и Peugeot 407.
Из-за отсутствия смазки на осях смесительных клапанов воздушных потоков они ломаются.

Левая сторона

Замена заслонок отопителя Citroen C5

Правая сторона

Замена заслонок отопителя Citroen C5

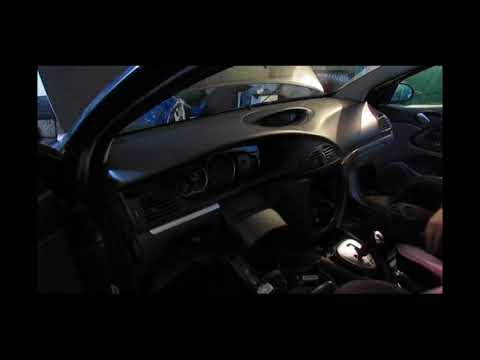

Видео:замена заслонок отопителя, ситроен с5 (часть-1)Скачать

замена заслонок отопителя, ситроен с5 (часть-1)

Если автомобиль еще на гарантии, вам повезло… А если нет? Цена укомплектованного обогревателя около 30 000 руб.
Подумайте о ремонте ребер нагревателя .
Для этого нам нужны руки, которые растут из правильного места, и голова на плечах.
Ремонт достаточно сложный хотя бы потому, что придется полностью снимать приборную панель (торпеду).

Далее предполагается, что панель была удалена.

Из расходных материалов нам понадобятся:

  1. Супер клей.
  2. Двухкомпонентный эпоксидный клей.
  3. 10-20 пластиковых фиксаторов.
  4. Металлические зажимы высокого качества 2 x 20 мм.
  5. 3-4 металлических пластины (мы использовали пластины, которые использовались при установке дополнительных двигателей для закрытия дверей). Купить можно на любом рынке, где продаются автосигнализации. Можно использовать любую тарелку.
  6. Любой жир.

В первую очередь нужно смазать оси амортизаторов. Нанесите смазку на 2 точки каждой заслонки.

смазка вала амортизатора

Затем приклеиваем лоскут на месте перелома суперклеем. Закручиваем на время струбциной.

приклеить лоскут суперклеем

Видео:Заслонки печки Citroen C5 замена с разбором панели. Своими рукамиСкачать

Заслонки печки Citroen C5 замена с разбором панели. Своими руками

Пока он сохнет, делаем из посуды два бондажа. Один длинный на всю длину клапана, второй — короткий на противоположной стороне перелома.
Сгибаем пластину под углом 90 градусов.

бондаж пластина

Снимаем временный фиксатор. Смешайте эпоксидную смолу и заполните ею щели в досках по всей длине.
Ставим стяжки и скрепляем пластиковыми фиксаторами.

платье для бондажа

исправить повязку

фиксируем бондаж зажимом

Видео:замена заслонок отопителя ситроен с5 (часть-2)Скачать

замена заслонок отопителя ситроен с5 (часть-2)

фиксируем бондаж зажимами

результат ремонта ребер отопителя

Учтите, что концы воротника могут за что-то зацепиться, поэтому это следует учитывать при их надевании.
Обратите особое внимание на заслонку распределения потока, расположенную над ремонтируемой заслонкой.
В нашем случае мешали шпильки хомутов, и мы заменили пластиковые хомуты на 1 металлический.

другой способ прикрепить повязку на глаза

В общем, все. Собираем в обратном порядке))))

В июле 2009 года заводу наконец удалось выпустить ремкомплект для отопителя Citroen C5-2 / Peugeot 407.
Номер для заказа детали: 6480 E3 .
В комплекте два амортизатора и прокладка. Следовательно, любой геморрой связывания можно исключить.
