Фольксваген Крафтер предохранители и реле

Фольксваген Крафтер предохранители и реле Фольксваген

Volkswagen Crafter по-прежнему доступен в различных вариантах кузова: микроавтобус, легкий грузовик и фургон. Годы выпуска первого поколения: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016. За этот период автомобиль прошел рестайлинг. С 2017 года на рынки поступает второе поколение обновленного Volkswagen Crafter. В этой статье вы найдете описание предохранителей и реле Volkswagen Crafter, схемы и фотографии блоков, а также их расположение. Выделим предохранитель, отвечающий за прикуриватель.

vW Crafter

В зависимости от комплектации автомобиля (Standart, HighLine и др.) И года выпуска возможны разные модели блоков предохранителей и реле.

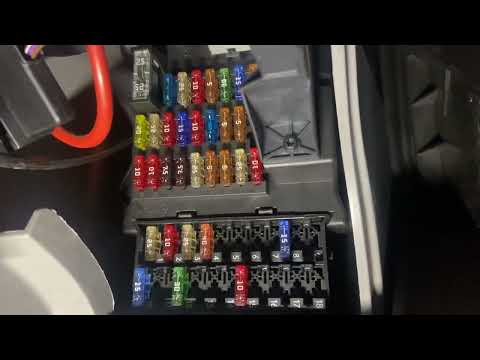

Видео:Блок предохранителей Мерседес Спринтер Фольксваген Крафтер A9069004600Скачать

Блок предохранителей Мерседес Спринтер Фольксваген Крафтер  A9069004600

Расположение блоков

Общее расположение блоков управления

В Volkswagen Crafter предусмотрены следующие блоки:

  • Силовой предохранитель, кл. 30 -S190-
  • Держатель предохранителя аккумулятора A -SA-
  • Колодка предохранителя B, левая -SB-
  • Блок реле и предохранителей слева C -SC-
  • Блок предохранителей и реле D под сиденьем водителя -SD-
  • Дополнительные предохранители под сиденьем водителя

Видео:Предохранители Мерседес Спринтер 2006 - 2017 и реле с описанием и схемами блоковСкачать

Предохранители Мерседес Спринтер 2006 - 2017 и реле с описанием и схемами блоков

Предохранитель электропитания, кл. 30

Предохранитель основного источника питания, кл. 30, расположен в жгуте проводов между генератором и стартером

1 предохранитель

Видео:Volkswagen crafter / Mercedes sprinter radio / stereo fuse locationСкачать

Volkswagen crafter / Mercedes sprinter radio / stereo fuse location

Блок предохранителей на аккумуляторе

он состоит из предохранителей большой мощности.

Блок предохранителей аккумулятора

Схема

Схема на батарее

Описание

1Блок управления свечей накаливания 80А
240/60 / 80A Блок управления вентилятором радиатора, Вентилятор радиатора
380А Блок управления бортовой сетью, Реле питания электронных компонентов двигателя
Блок предохранителей C
4150 А Второй аккумулятор, Главный предохранитель для дополнительного оборудования
Блок предохранителей D
5150A Реле питания клеммы 15, реле звукового сигнала, блок управления бортовой сетью
Блок предохранителей B или блок предохранителей C
6Реле слива кл. 15, силовое реле 1
Предохранитель с подогревом лобового стекла
Блок предохранителей D
7150А Нагревательный элемент дополнительного воздушного отопителя

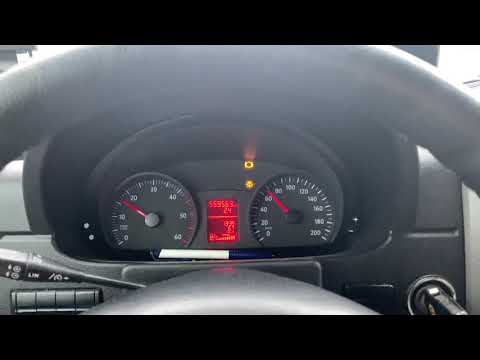

Видео:Вкл. наруж. температуры воздуха и постоянный ближний свет на CrafterСкачать

Вкл. наруж. температуры воздуха и постоянный ближний свет на Crafter

Блок у левой стойки

Он расположен слева в пространстве для ног под панелью приборов и состоит из 2 блоков: блока предохранителей B и блока предохранителей и реле C.

Поместите устройство в стойку

Фото пример

Замок стойки

Схема

Crafter block b

Обозначение

1Блок управления двери водителя 25А
2Диагностический разъем 10А (T16 / 16)
3Блок управления АБС 25А
4Блок управления АБС 40А
5Бронировать
6Бронировать
7Насос омывателя фар 30А
восемьРеле охранной сигнализации 15А 1
девятьБронировать
10Блок управления 15А с дисплеем для магнитолы и навигатора
одиннадцать7.5A Блок управления электроники управления мобильным телефоном, блок управления тахографом
1230A выключатель обогрева и изменение мощности обогрева, реле вентилятора приточного воздуха
137.5 Таймер дополнительного нагревателя
14Контроллер обогрева сиденья водителя 30А, контроллер обогрева сиденья переднего пассажира
15Выключатель освещения грузового отсека 10А
1610A переключатель обогрева и изменение мощности обогрева, блок управления кондиционером, чейнджер компакт-дисков
17Выключатель освещения салона 10А
18Бронировать

Блок предохранителей и реле C

Фото — пример

Фотография блока в левой стойке

Схема

Блок-схема C

Деловое свидание, встреча

Реле

  1. Реле звукового сигнала
  2. Реле включения электродвигателя стеклоочистителя 2
  3. Реле топливного насоса
  4. Реле переключения электродвигателя стеклоочистителя 1
  5. Силовое реле, кл. 50
  6. Клемма 15 силового реле
  7. Реле для питания электронных компонентов двигателя
  8. Силовое реле 2, кл. 15

Переключатели

1Сигнал высокого тона 15А
225А Электронный замок зажигания
Блок управления и блокировка рулевой колонки
310А Электронный замок зажигания
Блок управления приборной панелью
Блок управления двигателем (с мая 2012 г,)
45A выключатель света
Передняя центральная панель управления
5Электродвигатель стеклоочистителя 30А
6Бустерный топливный насос 15А
75А Блок управления рулевой колонкой
восемь20А Блок управления двигателем
девятьПредохранитель 20 / 25A 6 на блоке предохранителей B (с ноября 2008 г по май 2009 г)
Блок предохранителей D (с мая 2009 г по ноябрь 2013 г)
1010A Расходомер воздуха (с мая 2012 г)
Форма оценки уровня восстановителя (с мая 2012 г)
Резистор обогрева вентиляции картера (с мая 2012 г)
Проверка давления топлива
Переключающий клапан охладителя рециркуляции ОГ (с мая 2012 г)
Обратный клапан подачи восстановителя (с мая 2012 г)
Насос охлаждения системы рециркуляции отработавших газов (с мая 2012 г)
Редукционный насос (с мая 2012 г,)
одиннадцать15А Реле разгрузки 2 клеммы 15 (только для автомобилей весовой категории 3,8 т)
Предохранитель 1 на держателе предохранителя D
Предохранитель 2 на держателе предохранителя D
1210А Блок управления подушек безопасности
1315А Выключатель освещения перчаточного ящика
Легче
145A выключатель света
Блок управления приборной панелью
Диагностический разъем
155A Переключатель нагревателя и выбор режима работы
Ручка регулировки угла наклона фар
Привод регулировки угла наклона левой и правой фары
1610А Главный выключатель системы стоп-старт
Переключатель нейтральной передачи
Датчик уровня и температуры масла
Реле топливного насоса
Реле циркуляции охлаждающей жидкости после остановки двигателя
Блок управления свечами накаливания
Силовое реле, кл. 50
Реле стартера 1 (с ноября 2013 г)
Реле стартера 2 (с ноября 2013 г)
Электромагнитный клапан сброса давления наддува
Клапан контура охлаждения
Заслонка для выхлопных газов (с ноября 2013 г)
Клапан дозирования топлива
Переключающий клапан охладителя рециркуляции ОГ
Сопротивление лямбда-зонда
1710А Блок управления подушек безопасности
18Выключатель стоп-сигнала 7,5 А (с июля 2006 г по ноябрь 2011 г)
Выключатель педали тормоза -F63- (с июля 2006 г по ноябрь 2011 г)
Реле слива кл. 15
Стабилизатор напряжения (с ноября 2011 г)
Реле для специальных надстроек, кл. 15 (с ноября 2011 г)
Реле слива 3 для кл. 15 (с ноября 2011 г)
197,5А Блок управления бортовой сетью (внутреннее освещение)
ветры25А Блок управления бортовой сетью
21 год5A Расходомер воздуха
Блок управления двигателем
225A Выключатель стоп-сигнала (до июня 2006 г)
Концевой выключатель педали тормоза (до июня 2006 г)
Датчик бокового ускорения (с июля 2006 г)
Датчик продольного ускорения (с июля 2006 г)
Блок управления ABS (с июля 2006 г)
2325А пусковой
Бортовой блок питания
24Резерв 10А, клемма -15-
Блок управления системой регулирования АКБ (с мая 2013 г,)
25 Розетка 30А 12В

Предохранитель №13, 15А, отвечает за прикуриватель.

Видео:Фольксваген крафтерСкачать

Фольксваген крафтер

Блок предохранителей и реле D под сидением водителя

Вариант 1

Модели, выпущенные до 05.2011

Картина

фото блока предохранителей 1

Схема

Блок-схема D вариант 1

Расшифровка

Реле

  1. Реле для специальных надстроек, кл. 15
  2. Реле для специальных надстроек, кл. 61
  3. Реле освещения салона, реле опрокидывания (до октября 2007 г.), реле крышки багажника
  4. Реле омывателя фар
  5. Мигающее реле
  6. Реле охранной сигнализации 1
  7. Реле насоса охлаждающей жидкости
  8. Реле циркуляции охлаждающей жидкости после остановки двигателя
  9. Реле сирены
  10. Не используется

Переключатели

15А Панель управления стеклоподъемником в двери водителя
Реле обогрева заднего стекла (до июня 2006 г)
Реле 2 обогревателя заднего стекла (с июля 2006 г)
2Электродвигатель очистителя заднего стекла распашной двери 30A
3Таймер 5А
Переключатель нейтральной передачи
Блок управления дисплеем
Электронный блок управления мобильным телефоном (до мая 2011 г)
Камера заднего вида
47.5A Переключатель для регулировки рабочей скорости (с июля 2006 г)
Датчик управления ВОМ (с июля 2006 г)
Реле обогрева заднего стекла (до июня 2006 г)
Блок управления распознавания прицепа
Блок управления тахографом (с июля 2006 г)
5Селектор 5 / 10A
Механический блок управления Коробка передач с электронным управлением
65А Блок управления АКБ (до мая 2013 г)
Сопротивление обогрева вентиляции картера
710A Нагревательный элемент топливного фильтра
восемь5 / 10A Ключ складного устройства
Реле для специальных надстроек, кл. 15
Разъем 6-контактный (с мая 2007 г)
Разъем, 7-контактный (разъем гидроборта)
девять15A Выключатель вентилятора на крыше для принудительной вентиляции грузового отделения, реле сирены
1025А Для строителей надстроек и спецтехники
одиннадцать15А Реле специальных надстроек, кл. 15
1210А Реле для специальных надстроек, кл. 61
13Блок управления вентилятором испарителя 10 / 30A (с мая 2007 г по май 2011 г)
Реле повторителя указателей поворота на крыше (до мая 2007 г)
1420А Блок управления распознавания прицепа (до августа 2006 г)
Разъем, 9-контактный (готов к автостоянке с сентября 2006 г)
Розетка ТСУ (с сентября 2006 г)
1525А Блок управления распознавания прицепа
167.5A Блок управления системой помощи при парковке
Блок контроля давления в шинах
1725A Блок управления программируемыми специальными функциями
1825A Блок управления программируемыми специальными функциями
195 / 25A Электрический шкаф на крыше
ветры7,5 / 10А Реле прокачки охлаждающей жидкости после выключения двигателя
Реле освещения подъезда и пространства для ног (с мая 2009 г,)
21 год15 / 30A Реле обогревателя заднего стекла
2215A Реле обогревателя заднего стекла (до июня 2006 г)
Реле обогрева заднего стекла 2
23Выключатель освещения платформы загрузки 10 / 15A (с ноября 2008 г)
Розетка 12 В 2
24Розетка 15А 12В 4
25Розетка 15А 12В 3
2625A Блок управления дополнительным отоплением
2720 / 25A Блок управления дополнительным отопителем
28 годБлок управления вентилятором испарителя 30 / 40A (до апреля 2007 г)
Реле гидронасоса КПП (с мая 2007 г,)
2915А Механический блок управления Коробка передач с электронным управлением
тридцатьРеле гидронасоса КП 40А (до апреля 2007 г)
Блок управления регулировкой АКБ
31 год15 / 30A Блок управления вентилятором заднего всасывания
Блок управления левой сдвижной дверью
Задний всасывающий вентилятор
325A Блок управления аккумулятором
3315А Блок управления правой сдвижной дверью
3415А Блок управления системой подогрева восстановителя (с апреля 2009 г)
35 годБлок управления понижением нагрева 3 / 15А (с апреля 2009 г)
36Не используется

Вариант 2

Схема

Блок-схема D вариант 2

Описание

15А Панель управления стеклоподъемником в двери водителя
Реле обогрева заднего стекла 2
230 А электродвигатель очистителя заднего стекла в распашной двери
3Таймер 5А
Переключатель нейтральной передачи
Экран
Камера заднего вида
47.5A Переключатель для регулировки рабочей скорости
Датчик контроля ВОМ
Блок управления распознавания прицепа
Блок управления тахографом
5Селектор 5 / 10A
Механический блок управления Коробка передач с электронным управлением
Концевой выключатель капота (с ноября 2011 г)
6Нагревательный резистор 5/10 А для вентиляции картера
Блок управления системой регулирования АКБ (с мая 2011 г по май 2013 г)
710A Нагревательный элемент топливного фильтра
восемь5 / 10A Ключ складного устройства
Блок управления системой помощи при парковке (с мая 2013 г)
Реле для специальных надстроек, кл. 15 (до ноября 2011 г)
Разъем, 6-контактный -T6ah-
7-контактный разъем -T7f- (разъем гидроборта)
девять15A Выключатель вентилятора на крыше для принудительной вентиляции грузового отделения (до ноября 2011 г)
Реле сирены (до ноября 2011 г)
Не используется (с ноября 2011 г)
1025А Для строителей надстроек и спецтехники
одиннадцать15А Реле специальных надстроек, кл. 15
1210А Реле для специальных надстроек, кл. 61
13Бронировать
14Разъем 20А, 9-контактный -T9b- (подготовка к фаркопу после производства)
Розетка TSU
1525А Блок управления распознавания прицепа
167.5A Блок управления системой помощи при парковке
Блок контроля давления в шинах
1725A Блок управления программируемыми специальными функциями
1825A Блок управления программируемыми специальными функциями
195 / 25A Электрический шкаф на крыше
ветры7,5 / 10А Реле прокачки охлаждающей жидкости после выключения двигателя
Реле входного освещения и освещения пространства для ног
21 годРеле обогревателя заднего стекла 30А
2215А Реле обогрева заднего стекла 2
2310 / 15A Выключатель освещения грузовой платформы
Розетка 12 В 2 -U18-
24Розетка 15А 12В 4
25Розетка 15А 12В 3
2625A Блок управления дополнительным отоплением
2720 / 25A Блок управления дополнительным отопителем
28 год30 / 40A Реле гидравлического насоса коробки передач, реле стартера 1
2915А Механический блок управления Коробка передач с электронным управлением
тридцать5A Блок управления системой регулирования АКБ
31 год15 / 30A Блок управления левой сдвижной дверью (с мая 2012 г)
Блок управления задним нагнетательным вентилятором
Задний всасывающий вентилятор
325A Блок управления аккумулятором
337.5 / 15 / 30A Не используется
Блок управления правой сдвижной дверью (с мая 2012 г)
Реле блокировки раздаточной коробки (с января 2012 г)
Пневмокомпрессор (с января 2012 г)
347,5 / 15А Блок управления подогревом восстановителем
Датчик КП для блокировки дифференциала
35 год3 / 15А Блок управления подогревом восстановителя
Блок защиты компрессора (с января 2012 г)
365A Не используется (до января 2012 г)
Выключатель компрессора (с января 2012 г)
37Бронировать
38Бронировать
397.5 / 15A Выключатель крышного вентилятора приточной вентиляции грузового отделения (с ноября 2011 г)
Реле сирены (с ноября 2011 г)
40Бронировать
41 годБронировать
4230A Блок управления вентилятора испарителя -J349-
43 годБронировать
44 годБронировать
45Бронировать
46Бронировать
47Бронировать
48Бронировать
49Бронировать
50Бронировать
51Бронировать
52Бронировать
53Бронировать
54Бронировать
55Бронировать
56Бронировать

Дополнительные предохранители

Схема

Общая схема дополнительного блока

Деловое свидание, встреча

АРеле изоляции аккумуляторной батареи
ВРеле стартера 1
С УЧАСТИЕМРеле стартера 2
1Не используется
2Реле слива кл. 15
33-контактное реле слива 15
Реле пневматического компрессора
4Реле гидравлического насоса коробки передач
Реле включения дневного света
5Реле обогрева заднего стекла
6Реле обогрева заднего стекла 2
72-контактное реле слива 15
восемьНе используется
девятьРеле обогрева лобового стекла
10Реле вентилятора питания
одиннадцатьНе используется
12Не используется
13Не используется
14Не используется
15Реле для специальных надстроек, кл. 15
16Реле для специальных надстроек, кл. 61
17Реле крышки багажника
Реле освещения салона
18Реле омывателя фар
Реле запуска компрессора
19Реле сирены 2
Реле входного освещения и освещения пространства для ног
Реле пневмокомпрессора — Регенерация
ветрыРеле охранной сигнализации 1
21 годРеле насоса охлаждающей жидкости
22Реле циркуляции охлаждающей жидкости после остановки двигателя
23Реле сирены
Реле отключения АБС
24Реле блокировки 1 раздаточной коробки
25Блок реле 2 раздаточной коробки
26Реле отключения сигнализатора обратного хода
Реле блокировки раздаточной коробки 3

Видео:как быстро найти сгоревший предохранитель и реле.Скачать

как быстро найти сгоревший предохранитель и реле.

Руководство фольксваген крафтер

Дополнительную информацию о электрических схемах и электрическом оборудовании Volkswagen Crafter см.

📹 Видео

Как проверить реле на работоспособность мультиметромСкачать

Как проверить реле на работоспособность мультиметром

Ты точно этого не знал! Как быстро найти сгоревший предохранитель без мультиметра?Скачать

Ты точно этого не знал! Как быстро найти сгоревший предохранитель без мультиметра?

VW Crafter 2.5 TDI electrical problem не заводится электрическая проблемаСкачать

VW Crafter 2.5 TDI electrical problem не заводится электрическая проблема

VW Crafter перестают работать поворотники решаем проблемуСкачать

VW Crafter перестают работать поворотники решаем проблему

Оживление Фольксваген Крафтер, не запускается дизельСкачать

Оживление Фольксваген Крафтер, не запускается дизель

Будни диагноста, ремонт vw Crafter, сгнил провод, не заводитсяСкачать

Будни диагноста, ремонт vw Crafter, сгнил провод, не заводится

Проверка предохранителей на авто без их извлечения.Скачать

Проверка предохранителей на авто без их извлечения.

Фольксваген Крафтер- гаснет( тухнет) Панель приборов. Причина выявлена.Скачать

Фольксваген Крафтер- гаснет( тухнет) Панель приборов. Причина выявлена.

VOLKSWAGEN // ПРЕДОХРАНИТЕЛИ и БЛОКИ РЕЛЕ // ФОТО ОТЧЕТ НА ЗАМЕТКУСкачать

VOLKSWAGEN // ПРЕДОХРАНИТЕЛИ и БЛОКИ РЕЛЕ // ФОТО ОТЧЕТ НА ЗАМЕТКУ

Предохранители и реле Фольксваген Туран с описанием назначения и схемами блоковСкачать

Предохранители и реле Фольксваген Туран с описанием назначения и схемами блоков

Как быстро НАЙТИ СГОРЕВШИЙ ПРЕДОХРАНИТЕЛЬСкачать

Как быстро НАЙТИ СГОРЕВШИЙ ПРЕДОХРАНИТЕЛЬ

Назначение и расположение предохранителей Volkswagen Passat NMS 2.0 tdiСкачать

Назначение и расположение предохранителей Volkswagen Passat NMS 2.0 tdi

Предохранители и реле Фольксваген Тигуан 1 со схемами и назначениемСкачать

Предохранители и реле Фольксваген Тигуан 1 со схемами и назначением

Предохранители Фольксваген Кадди и реле с описанием назначения схемами блоков и местами расположенияСкачать

Предохранители Фольксваген Кадди и реле с описанием назначения схемами блоков и местами расположения
Поделиться или сохранить к себе:
