Citroen Jumper выпускается с 1994 года. За это время она претерпела несколько обновлений и сменила 2 поколения. Мы расскажем, где расположены блоки предохранителей и приведем подробное описание схемы для Citroen Jumper 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 годов выпуска. Citroën Jumper 3 в настоящее время находится в стадии сборки.

Количество элементов в блоках может варьироваться в зависимости от года выпуска и уровня электрооборудования.

Содержание

Блок под капотом ситроен джампер
Предохранители в салоне
Основной блок в приборной панели
Блок рядом с пассажирским сидением
🔍 Видео

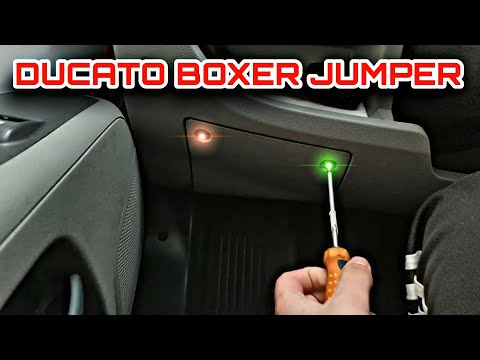

Видео:Предохранители и реле Ситроен Джампер с описанием назначения и схемами блоковСкачать

Блок под капотом ситроен джампер

В моторном отсеке он расположен рядом с боковой стойкой и закрыт защитной крышкой.

Общая диаграмма

Описание варианта предохранителя 1

№	А	Назначение
1	40	Источник питания системы ABS/ESP
2	50	ЭБУ системы предварительного подогрева дизельного топлива
3	30	Контакт выключателя зажигания
4	20	Программируемая горелка системы отопления
5	20/ 50	Реле управления для программируемой системы отопления
6	40/ 60	Электрический вентилятор для системы охлаждения (высокая скорость)
7	40/ 50/ 60	Электрический вентилятор для системы охлаждения (низкая скорость)
8	40	Кондиционер
9	20	Насос омывателя ветрового стекла
10	15	Зуммер
11	15	ЭБУ и реле системы предварительного подогрева дизельного топлива
14	7,5	Фара дальнего света, правая
15	7,5	Левая фара дальнего света
16	7,5	ЭБУ двигателя
17	10	ЭБУ двигателя
18	7,5	ЭБУ двигателя
19	7,5	Компрессор кондиционера
20	30	Насос омывателя фар
21	15	Цепь питания топливного насоса
22	20	ЭБУ двигателя
23	30	Контур питания для клапанов ABS/ESP
24	7,5	Блок управления зеркалами
30	15	Передняя противотуманная фара

Описание предохранителя вариант 2

№	А	Назначение
1	40	Подача насоса ABS
2	50	ЭБУ системы предварительного подогрева дизельного топлива
3	30	Контакт выключателя зажигания — Стартер
4	20	Предпусковой подогреватель топлива для дизельных двигателей
5	20/ 50	Вентиляция кабины с дополнительным программируемым отоплением (+ аккумулятор)
6	40/ 60	Вентилятор кабины, макс. скорость (+ аккумулятор)
7	40/ 50/ 60	Вентилятор кабины, минимальная скорость (+ аккумулятор)
8	40	Вентилятор кабины (+ ключ)
9	15	Задняя 12-вольтовая розетка (+ аккумулятор)
10	15	Зуммер
11	—	Не используется
14	15	Передняя розетка 12 В (+ аккумулятор)
15	15	Прикуриватель (+ аккумулятор)
16	—	Неиспользованный
17	—	Не используется
18	7,5	Процессор двигателя (+ аккумулятор)
19	7,5	Компрессор кондиционера
20	30	Насос омывателя ветрового стекла/омывателя фар
21	15	Цепь питания топливного насоса
22	—	Не используется
23	30	Электромагнитные клапаны ABS
24	7,5	Дополнительная панель управления — складывающиеся наружные зеркала (+ ключ)
30	15	Наружные зеркала с подогревом

Предохранители, отвечающие за работу прикуривателя

В данной модификации предохранители под номерами 9, 14, 15 отвечают за прикуриватель и зарядку usb. В противном случае они находятся в перемычке в салоне автомобиля.

Реле расположены в центре устройства:

Реле дальнего света.
Сигнальное реле.
Реле соленоидной муфты компрессора кондиционера.
Реле электродвигателя вентилятора отопителя.
Реле управления двигателем.
Реле топливного насоса.
Реле противотуманных фар.
Реле насоса омывателя ветрового стекла.
Реле омывателя/омывателей фар.

Видео:Где предохранители от Citroen JumperСкачать

Предохранители в салоне

В салоне имеются 2 блока предохранителей Citroen Jumper.

Основной блок в приборной панели

Находится с левой стороны, под защитной крышкой.

Макет — вариант 1

Идентификация предохранителя

№	А	Назначение
12	7,5	Проходящий луч справа
13	7,5	Проходящий луч слева
31	5	Реле процессора моторного отсека — Реле процессора приборной панели (+ ключ)
32	7,5	Освещение кабины (+ аккумулятор)
33	7,5	Датчик контроля состояния аккумулятора в исполнении «стоп-старт» (+ аккумулятор)
34	7,5	Внутреннее освещение микроавтобусов — Предупредительные огни
36	10	Автомобильное радио — Управление кондиционером — Охранная сигнализация — Тахограф — Процессор выключателя отключения аккумулятора — Программатор дополнительного отопления (+ аккумулятор)
37	7,5	Выключатель стоп-сигнала — Третий стоп-сигнал — Панель приборов (+ ключ)
38	20	Система центрального замка
42	5	Микропроцессор и датчик ABS — датчик ASR — датчик CDS — выключатель стоп-сигнала
43	20	Стеклоочиститель ветрового стекла (+ клавиша)
47	20	Электрические стеклоподъемники со стороны водителя
48	20	Электрические стеклоподъемники, пассажирская сторона
49	5	Процессор системы помощи при парковке — Автомобильное радио — Переключатели на рулевом колесе — Центральная и боковая панель управления — Вторичная панель управления — Процессор выключателя аккумулятора (+ ключ)
50	7,5	Процессор подушек безопасности и преднатяжителей ремней безопасности
51	5	Хронотахограф — Процессор усилителя руля — Кондиционер — Задние фонари — Датчик воды в дизельном топливном фильтре — Датчик расхода (+ ключ)
53	7,5	Панель приборов
89	—	Не используется
90	7,5	Левосторонний светофор
91	7,5	Фара дальнего света правая
92	7,5	Левая противотуманная фара
93	7,5	Правая противотуманная фара

Пример фотографии варианта 2

Диаграмма

Интерпретация

12	7,5	Проходящий луч справа
13	7,5	Проходящий луч слева — Поперечный отражатель фар
31	7,5	Подача питания на реле
32	10	Внутреннее освещение микроавтобуса — Система сигнализации
33	15	Электрическая розетка 12 В, задняя
34	—	Не используется
35	7,5	Задние фонари — Датчик воды в дизельном топливе
36	20	Блок управления разблокировкой/блокировкой замка двери
36	15	Центральный замок — Аккумулятор
37	10 7,5	Выключатель стоп-сигнала — Третий стоп-сигнал — Приборная панель
38	10	Электрические реле
39	10	Автомобильное радио — Диагностический разъем — Сирена охранной сигнализации — Программируемое управление отопителем — Пульт управления кондиционером — Хронотахограф — Батарея
40	15	Обогрев заднего стекла (слева), зеркало заднего вида (со стороны водителя)
41	15	Обогрев: Заднее стекло (справа), зеркало заднего вида (со стороны пассажира)
42	7,5	Микропроцессор и датчик ABS — датчик ESR — выключатель стоп-сигнала — датчик ESR — датчик DSC
43	30	Мотор стеклоочистителя ветрового стекла
44	20	Прикуриватель — 12-вольтовая электрическая розетка спереди
45	7,5	Переключатель электрических стеклоподъемников и зеркал (со стороны водителя) — Электрические стеклоподъемники со стороны пассажира
46	—	Не используется
47	20	Электродвигатель стеклоподъемника со стороны водителя
48	20	Мотор стеклоподъемника со стороны пассажира
49	7,5	Датчик дождя/света — Автомобильное радио — Электродвигатель стеклоподъемника со стороны водителя — — Охранная сигнализация — Органы управления
50	7,5	ЭБУ подушек безопасности и преднатяжителей
51	7,5	Хронотахограф — Регулятор скорости — Панель управления кондиционером
52	7,5	Реле электрической цепи кабины
53	7,5	Панель приборов — Задний противотуманный фонарь

Предохранитель 44 на 20 А отвечает за прикуриватель.

Отдельные реле могут быть установлены в нижней части устройства.

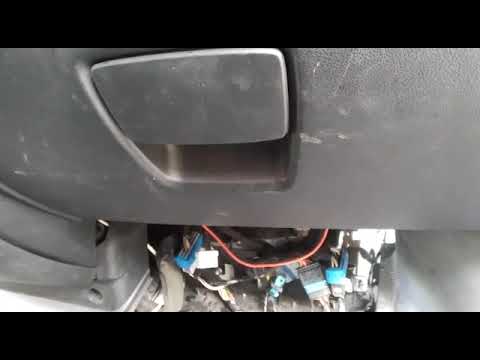

Блок рядом с пассажирским сидением

Устройство может выпускаться в различных вариантах, в зависимости от комплектации и года выпуска.

Диаграмма — Вариант 1

Описание

54	Не используется
55	15A Подогрев сидений
56	15A 12-вольтовая электрическая розетка для задних пассажиров
57	10Дополнительный обогрев под сиденьями
58	15A Обогрев заднего левого стекла
59	15A Обогрев заднего правого стекла
60	Не используется
61	Не используется
62	Не используется
63	10A Управление вспомогательным обогревом пассажиров задних сидений
64	Не используется
65	30A Вентилятор отопителя заднего сиденья заднего ряда

Схема подключения — Вариант 2

Обозначение цепи

1	—
2	Реле автомобильного прикуривателя
3	Реле освещения
4	—
5	—
6	—
7	—
F54	(10A) Кондиционирование/отопление
F55	(15A) Обогрев сидений
F56	(15A)
F57	(10A) Кондиционирование/отопление
F58	(10A) Жгут проводов фар
F59	(7,5A) Система активной подвески
F60	(10A) Кондиционирование/отопление
F61	(30A) Кондиционирование/отопление
