Toyota Camry XV 50 (55) Седьмое поколение модельного ряда Camry выпускалось в 2011, 2012, 2013, 2014, 2015, 2016, 2017 годах. В этот период модель обновлялась. В этой публикации мы покажем описание предохранителя и реле Toyota Camry в кузове 50/55 с блок-схемами и их расположением. Обратите внимание на предохранитель прикуривателя. В заключение предлагаем скачать инструкцию по ремонту и обслуживанию.

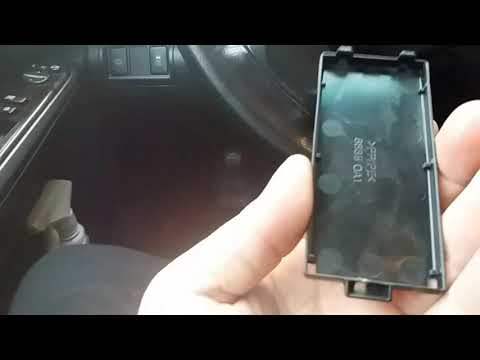

Видео:Предохранитель прикуривателя Toyota Camry V55 - Тойота Камри V55 / zigarettenanzünder sicherungСкачать

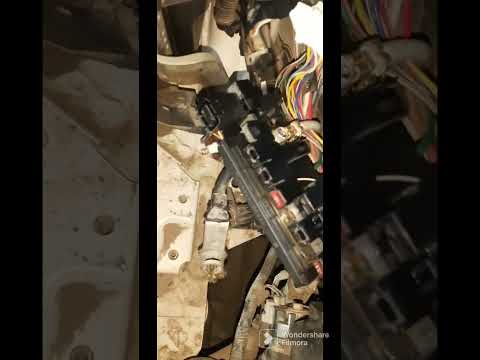

Блок в салоне
Он находится под панелью приборов со стороны водителя.
Позиция
Фактическое назначение элементов уточняйте по вашим схемам на защитном кожухе.
Пример схемы с крышки блока
Схема
Описание
1 | 10A ECU-IG1 № 2 — Стеклоочиститель, датчик безопасной парковки Toyota, система блокировки передач, обогреватели передних сидений, задний переключатель аудиосистемы, система кондиционирования воздуха в задней части салона, обогреватели задних сидений, электрическая регулировка задних сидений, система регулировки наклона и высоты, мультиплексная связь стереосистема, аудиосистема, навигационная система, зеркало заднего вида в салоне, дворники и омыватель, задняя солнцезащитная шторка |
2 | 10A ECU-IG1 N.1 — Система стабилизации автомобиля, электрические вентиляторы, обогреватель заднего стекла, обогреватель наружных зеркал заднего вида, датчик рулевого колеса, система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, фары (ближний свет), система зарядки аккумулятора, Монитор слепых зон |
3 | ПАНЕЛЬ 10A — Выключатель освещения, система кондиционирования, прикуриватель, освещение перчаточного ящика, освещение рычага переключения передач, лампы для чтения, внутреннее освещение, аудиосистема, навигационная система |
4 | 15A TAIL — Передние габаритные огни, задние габаритные огни, фонари номерного знака, противотуманные фары, задние противотуманные фонари |
5 | 7.5A EPS-IG1 — Электрическое рулевое управление |
20A PORTA R / R — Стеклоподъемник задний правый | |
6 | 7,5А ECU-IG1 N.3 — Монитор слепых зон |
20A PORTA F / L — Стеклоподъемник передний левый | |
7 | 10A S / HTR & FAN F / L — Сиденья с подогревом |
20A DOOR RIGHT / LEFT — Стеклоподъемник задний левый | |
восемь | 7,5А H-LP LVL — Фары (ближний свет) |
девять | WASHER 10А — Стеклоочистители и омыватель |
10 | 7.5AA / C-IG1 — Система кондиционирования воздуха |
одиннадцать | 25А WIPER — Стеклоочистители и омыватель |
12 | 7.5A BKUP LP — фонари заднего хода, многоточечная система впрыска топлива / последовательная многоточечная система впрыска топлива, трансмиссия с электронным управлением, аудиосистема, навигационная система |
13 | 30А ДВЕРЬ N.1 — Окна |
14 | 5А WIPER-S — Моющие средства |
7.5A EPS-IG1 — Электрическое рулевое управление | |
15 | 20A P / OUTLET RR — Задняя электрическая розетка |
16 | 5A SFT LOCK-ACC — Система блокировки шестерен |
17 | 20A PORTA R / R — Стеклоподъемник задний правый |
10A S / HTR & FAN F / R — Обогреватели, переднее правое сиденье | |
18 | 20A DOOR RIGHT / LEFT — Стеклоподъемник задний левый |
10A S / HTR & FAN F / L — Обогрев переднего левого сиденья | |
19 | 10A OBD — бортовая система диагностики |
ветры | 10A ECU-B # 2 — электрические стеклоподъемники, выключатель задней аудиосистемы, кондиционер в задней части салона, обогрев задних сидений, электрическая регулировка задних сидений, задняя солнцезащитная шторка |
21 год | 20А ДВЕРЬ N.2 — Окна |
22 | 7.5A AM1 — Система запуска, система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива |
23 | 7,5 А STOP — задние фонари, система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, система контроля устойчивости, антиблокировочная тормозная система, трансмиссия с электронным управлением, дальний стоп-сигнал, интеллектуальная система входа без ключа, система блокировки передач |
24 | 30A P / SEAT RR — Электропривод регулировки заднего сиденья |
25 | 7.5А A / CB — Система кондиционирования |
26 год | 10A S / ROOF — Лука |
27 | 30A P / SEAT FR — Электропривод регулировки переднего сиденья |
28 год | 30A PSB — Ремень безопасности с предаварийной системой. |
29 | 20A D / L-AM1 — Мультиплексная система связи, кнопка запирания всех дверей, кнопка открывания багажника |
тридцать | 20A TI&TE — Система регулировки наклона и высоты рулевой колонки |
31 год | 10A A / B — система подушек безопасности SRS, система классификации переднего пассажира |
32 | 7.5A ECU-IG2 NO.1 — Система многоточечного впрыска топлива / Система последовательного многоточечного впрыска топлива |
33 | 7.5A ECU-IG2 №2 — Интеллектуальная система доступа без ключа, монитор слепых зон |
34 | 15А CIG & P / OUTLET — Прикуриватель |
35 год | ECU-ACC 7,5A — Часы, переключатель аудиосистемы в задней части салона, кондиционер в задней части салона, обогрев задних сидений, электрическая регулировка задних сидений, солнцезащитная шторка, наружные зеркала заднего вида, мультиплексная система связи, аудиосистема, навигационная система |
36 | 10А S / HTR & FAN FI R — Сиденья с подогревом |
37 | 20A S / HTR RR — Задние сиденья с подогревом |
38 | 20A DOOR F / R — Передний правый электрический стеклоподъемник |
39 | 7.5A ECU-IG1 N0.3 |
Предохранитель прикуривателя обозначен на схеме как CIG & P / OUTLET.

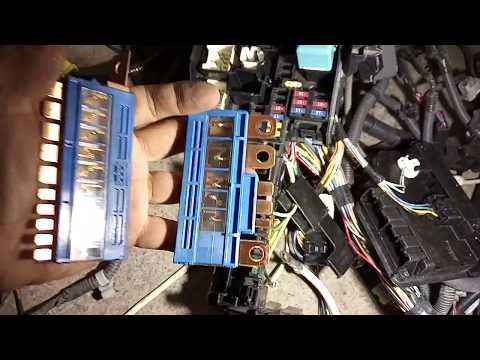

Видео:Замена предохранителя Тойота Камри 2008 гв / How to replace the fuse TOYOTA CAMRYСкачать
Блок под капотом
В моторном отсеке блок предохранителей и реле расположен с левой стороны рядом с аккумуляторной батареей. Закрывается защитной крышкой.
Фото — пример исполнения
Схема
Обозначение предохранителя
1 | 5A METER-IG2 — Измерительные приборы |
2 | 50A 2GR-FE: Электрические вентиляторы охлаждения |
3 | 30A H-LPCLN — Омыватели фар |
4 | 50A HTR — Система кондиционирования воздуха |
5 | 120A ALT — без обогрева задних сидений: система зарядки аккумулятора |
140A ALT — с обогревом заднего сиденья: система зарядки аккумулятора | |
6 | 30А АБС №2 — Система стабилизации автомобиля |
7 | 30A ST / AM2 — Система запуска, предохранители: ECU-IG2 N.1, A / B, ECU-IG2 N.2 |
восемь | 30A H-LP-MAIN — Предохранители: H-LP LH-LO, H-LP RH-LO, MNL H-LP LVL, фары (ближний свет) |
девять | 50А АБС №1 — Система стабилизации автомобиля |
10 | 80A EPS — Усилитель руля |
одиннадцать | 7.5A S-HORN — Предохранитель: S-HORN |
12 | 10А HORN — Звуковой сигнал |
13 | 15A EFI NO.2 — Система многоточечного впрыска топлива / Система последовательного многоточечного впрыска топлива, коробка передач с электронным управлением |
14 | 7,5A EFI NO.3 — 2AR-FE: система многоточечного впрыска / система последовательного многоточечного впрыска, трансмиссия с электронным управлением |
10A EFI NO.3 — 2GR-FE: система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением | |
15 | 7.5A INJ — система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением |
16 | 7.5A ECU-IG2 № 3 — система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, коробка передач с электронным управлением, система блокировки рулевой колонки, коробка передач с электронным управлением |
17 | 15А IGN — Система пуска |
18 | 20A D / L-AM2 — Система запирания всех дверей |
19 | 25А IG2-MAIN — Предохранители: IGN, INJ, METER-IG2, ECU-IG2 №3, A / B, ECU-IG2 №2, ECU-IG2 №1 |
ветры | 7,5А ALT-S — Система зарядки аккумулятора |
21 год | 5А МАЙДЕНЬ |
22 | 15А TURN & HAZ — Указатели поворота, аварийная световая сигнализация, измерительные приборы |
23 | 10A STRG LOCK — Система блокировки рулевой колонки |
24 | 15А AMP — Аудиосистема |
25 | 15A H-LP LH-LO Автомобили с галогенными фарами: левая фара (ближний свет), ручная регулировка глубины фар |
20A H-LP LH-LO — Автомобили с газоразрядными фарами: Левая фара (ближний свет) | |
26 год | 15A H-LP RH-LO — Автомобили с галогенными фарами: Правая фара (ближний свет) |
20A H-LP RH-LO — Автомобили с газоразрядными фарами: Правая фара (ближний свет) | |
27 | 7,5A MNL H-LP LVL — Автомобили с газоразрядными фарами: ручная регулировка глубины фар |
28 год | 30A EFI-MAIN NO.1 — система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, коробка передач с электронным управлением, предохранители: EFI NO.2, EFI NO.3, датчик A / F |
29 | 5A SMART — Интеллектуальная система доступа без ключа |
тридцать | 10A ETCS — Электронное управление дроссельной заслонкой |
31 год | 20А БУКСИРОВКА |
32 | 7.5A EFI NO.1 — Система многоточечного впрыска топлива / Система последовательного многоточечного впрыска топлива, Коробка передач с электронным управлением, Коробка передач с электронным управлением |
33 | 20A EFI-MAIN N0.2 — 2AR-FE: Система многоточечного впрыска / Система последовательного многоточечного впрыска, коробка передач с электронным управлением |
20A A / F — 2GR-FE: Система многоточечного впрыска / Система последовательного многоточечного впрыска, коробка передач с электронным управлением | |
34 | 7.5А AM 2 — Интеллектуальная система доступа без ключа |
35 год | 20А РАДИО-Б — Аудиосистема, навигационная система |
36 | КУПОЛ 7.5A — Часы, освещение зеркал, внутреннее освещение, лампы для чтения, освещение багажника, подсветка подножек дверей |
37 | 10A ECU-B NO.1 — мультиплексная система связи, интеллектуальная система доступа без ключа, индикаторы, система регулировки наклона и высоты рулевой колонки, датчик рулевого колеса, пульт дистанционного управления, система контроля слепых зон. |
Реле
- R1 — ST — Запуск
- R2 — HORN — Сигнальное реле
- R3 — H-LP — Реле фар
