Opel Vectra B (Опель Вектра b) — второе поколение линейки Vectra. Выпускался в 1995, 1996, 1997, 1998, 1999, 2000, 2001 и 2002 годах в кузовах седан, хэтчбек, универсал. За это время машина прошла рестайлинг. В этой публикации мы покажем описание предохранителей и реле Opel Vectra b со схемами и фотографиями. Обратите внимание на предохранитель, отвечающий за прикуриватель. В заключение мы предложим для скачивания полную инструкцию по эксплуатации и ремонту.



Опель вектра б



Конструкция блоков и назначение их элементов в вашем Opel Vectra b может отличаться от представленного и зависеть от года выпуска, страны поставки и уровня оснащения автомобиля.

Видео:Предохранители Опель Вектра б и реле с описанием назначения, схемами блоков и их расположениемСкачать

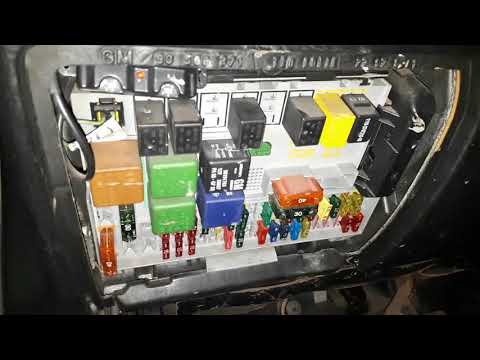

Предохранители Опель Вектра б и реле с описанием назначения,  схемами блоков и их расположением

Блок в салоне

Главный блок предохранителей и реле расположен под приборной панелью со стороны водителя и закрыт защитной крышкой. На обороте которого будет нанесена текущая схема.



Положение агрегата в салоне



Схема



Блок-схема в седане opel vectra b



Описание

1Джемпер (подсветка номерного знака)
2Реле звукового сигнала
3Реле дальнего света фар
4Реле электродвигателя заднего стеклоочистителя
5Реле обогрева зеркал
6Реле противотуманных фар
7Реле заднего противотуманного света
восемьРеле — переключатель указателя поворота
девятьРеле электродвигателя стеклоочистителя
10Реле обогрева заднего стекла
одиннадцатьРеле электродвигателя вентилятора системы отопления (с кондиционером)
12Реле электродвигателя вентилятора системы отопления (с кондиционером)
13Реле кондиционера
14Многофункциональный блок управления
F1
F230А Обогреватель / кондиционер
F340А Обогрев заднего стекла
F4
F5
F610A / 15A Регулятор угла наклона фар, правая фара — ближний свет
F710A Передний правый / задний правый габаритные огни
F810A RH дальний свет
F9Омыватели фар 30А
F10Зуммер 20А
F1130А Центральный замок
F12Противотуманная фара 20А
F13
F14Стеклоочиститель 30А
F155А Внутренние лампы
F1610А Задний противотуманный фонарь
F17Электрические стеклоподъемники 30А
F18Лампа подсветки номерного знака 10А
F19Аудиосистема 10А
F20Электрические стеклоподъемники 30А
F2110А аудиосистема, центральный замок, сигнализация, клапан блокировки селектора АКПП а / м («П»)
F2220A Кондиционер, аудиосистема, многофункциональный дисплей, мотор вентилятора охлаждения, сигнализация, индикаторы панели приборов
F23Бронировать
F2410A / 15A Левая фара — ближний свет, регулировка угла наклона фар
F2510А Передний левый / задний левый фонарь
F26Левая фара 10А — дальний свет
F27Бронировать
F28Подогреватель охлаждающей жидкости 20А (дизель)
F2910A Зеркала с электроприводом, электрические стеклоподъемники, ближний свет, указатели поворота / аварийные огни, внутреннее освещение, комбинация приборов, индикаторы комбинации приборов, фонари заднего хода, люк на крыше
F30Люк 30А
F315А Подсветка комбинации приборов
F32Дневные ходовые огни 10А
F33Электрический разъем прицепа 30А
F34Аудиосистема с CD-чейнджером на 10 А
F3510A Антиблокировочная тормозная система (ABS), система автоматической коробки передач, антипробуксовочная система (TCS)
F3620A Кондиционер, обогрев сидений
F37Прикуриватель 10А
F3810A Кондиционер, круиз-контроль, многофункциональный дисплей, мотор вентилятора охлаждения, стоп-сигналы
F3910А АКПП
F4010A Кондиционер, электродвигатель вентилятора охлаждения
F4110A Зеркала заднего вида с подогревом

Предохранитель №37 отвечает за работу прикуривателя.

Видео:Замена предохранителя бензонасоса Опель Вектра БСкачать

Замена предохранителя бензонасоса Опель Вектра Б

Блоки под капотом

В подкапотном пространстве рядом с аккумулятором 3 блока с предохранителями и реле.



Расположение блоков под капотом Опель Вектра б



Соответствие вашим выкройкам сверьте на обложке блока.

Блок 1

Схема



Блок-схема 1



Обозначение

  • 10 — Реле насоса системы подачи воздуха на пуск
  • 12 — Реле подогревателя топлива
  • 13 — реле задержки омывателя фар
  • 14 — Резерв
  • 15. — Резерв
  • 16, 17, 18, 19 — реле блока управления свечей накаливания
  • 11а. Предохранитель управления двигателем (F59)
  • 11b. Предохранитель подогревателя топлива (F56)

Блок 2

Схема



Блок-схема 2



Деловое свидание, встреча

1Реле электромагнитной муфты компрессора кондиционера
2Реле охлаждающего вентилятора
3Таймер охлаждающего вентилятора.
4Реле охлаждающего вентилятора
5Реле охлаждающего вентилятора
6Реле охлаждающего вентилятора

Блок 3

Вариант 1

Схема



Блок-схема 3 - 1



Расшифровка

  • 7. Вентилятор охлаждения
  • 8. Вентилятор охлаждения
  • 9а. Предохранитель вентилятора охлаждения
  • 9b. Предохранитель вентилятора охлаждения

Вариант 2

Схема



Блок-схема 3 - 2



Описание

  1. Двигатель охлаждающего вентилятора
  2. Компрессор
  3. Двигатель охлаждающего вентилятора
  4. Двигатель охлаждающего вентилятора

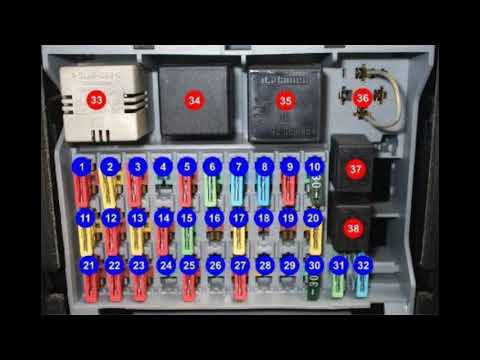

Видео:Вот блок предохранителей Опель Вектра б. Что за что отвечает. 1995-2002 г.Скачать

Вот блок предохранителей Опель Вектра б. Что за что отвечает. 1995-2002 г.

Инструкция Опель Вектра б

Более подробную информацию о ремонте и обслуживании Opel Vectra b вы сможете узнать, изучив данную инструкцию «Скачать», а если есть что добавить к материалу, напишите в комментариях.
