Opel Vectra C (Signum)

Opel Vectra C (Signum) Опель

Opel Vectra C (Опель Вектра С) — третье поколение линейки Opel Vectra. Vectra c выпускалась в 2002, 2003, 2004, 2005, 2006, 2007, 2008 годах. На ее основе позже была построена люксовая модель Opel Signum. В этой публикации вы найдете описание блоков предохранителей и реле Opel Vectra C с блок-схемами и фотографиями. Выделим предохранитель, отвечающий за прикуриватель.

Ople vectra c

Конструкция блоков и назначение элементов вашего Опель Вектра могут отличаться и зависеть от года выпуска, уровня электрооборудования и страны поставки.

Видео:Обзор Opel Vectra C 2003 года - все недостатки за 10 минутСкачать

Обзор Opel Vectra C 2003 года - все недостатки за 10 минут

Блок в салоне

Он расположен в левой части приборной панели со стороны водителя и закрыт защитной крышкой.

Доступ к блоку в салоне

Фото — пример

Фото - пример замка в салоне

Схема

Блок-схема в салоне Опель Вектра с

Описание

1Акустическая система на 20А, дополнительный обогреватель, DVD-плеер
27.5A Кондиционер — ручное регулирование температуры, двигатель вентилятора кондиционера / отопителя
320А Люк
4Бронировать
57.5A Блок управления электроприводом дверей
67.5A Стоп-сигналы
730A Многофункциональный блок управления 1
восемьБлок управления дверью 30А
девять7.5A Многофункциональный блок управления 1
10Электроблок рулевой колонки 7.5A
одиннадцатьДиагностический разъем 7,5 А (DLC)
1215A Защита от перезарядки аккумулятора
13Бронировать
14Бронировать
1530А Блок управления двери водителя
16Бронировать
1715A Панель приборов, многофункциональный дисплей
187.5А Замок зажигания, кондиционер
19Бронировать
ветры7.5A Датчик бокового движения
21 годТелематика 7,5 А
2230А прикуриватель
23Кондиционер 30A — Ручное регулирование температуры, Электродвигатель кондиционера / вентилятора системы отопления
24Бронировать
257.5A Кондиционер — ручное регулирование температуры, двигатель вентилятора кондиционера / отопителя
26 год7.5 Многофункциональный дисплей, панель приборов

Предохранитель №22, 30А, отвечает за работу прикуривателя.

Некоторые реле могут быть расположены на задней панели устройства.

Схема

Цепь реле в салоне

Расшифровка реле

  1. Реле главной цепи зажигания (клемма 15а)
  2. Реле контакта 15
  3. Реле внутренней вентиляции
  4. Реле электродвигателя вентилятора системы отопления

Видео:😲 Стоит дать шанс Opel Vectra C ? Стал ли этот автомобиль с годами лучше и почему?Скачать

😲 Стоит дать шанс Opel Vectra C ? Стал ли этот автомобиль с годами лучше и почему?

Блоки под капотом

Основной блок

Он находится рядом с аккумулятором и боковой подставкой, прикрытой защитной крышкой, на обратной стороне которой будет нанесена диаграмма тока.

Замок под капот Vectra C

Схема

Блок-схема под капотом

Обозначение

R1
R2
R3
R4
R5Реле управления двигателем
R6Реле стартера
R7Реле электродвигателя стеклоочистителя (ВКЛ / ВЫКЛ)
R8
R9Реле главных цепей зажигания
R10Реле электродвигателя стеклоочистителя (низкая / высокая скорость стеклоочистителя)
R11Реле омывателя фар
R12
R13
R14Реле электромагнитной муфты компрессора кондиционера
120A Электронный блок управления двигателем
225А пусковой
3Зуммер 20А
4Кондиционер 10А — Кондиционер
515A Стеклоочиститель / омыватель ветрового стекла
6Бронировать
7Блок управления ESP 15A (система стабилизации автомобиля)
восемь10А Фары, обогреватели форсунок омывателя
девять7.5A Усилитель руля
1010А Блок управления корректором фар
одиннадцатьСтеклоочиститель 30А
12Стеклоочиститель 30А
137.5A Блок управления ESP (система стабилизации автомобиля)
1410A Управление двигателем
1510A Электронный блок управления двигателем
167,5 А антиблокировочная тормозная система (ABS)
17Бронировать
18Бронировать
195/10 / 15A Блок управления корректором угла наклона фар, регулировкой угла наклона фар, ксеноновыми фарами
ветры5А Проверьте дальность света фар
21 годБронировать
22Бронировать
2320А Дополнительный отопитель
24Напряжение АКБ 30А
25Напряжение АКБ 30А
26 годБронировать
27Бронировать
28 год60А Блок управления открыванием / закрыванием крышки багажника (задней двери)
2940А антиблокировочная тормозная система (АБС)
тридцать60А Блок управления открыванием / закрыванием крышки багажника (задней двери)
31 годПриборная панель Блок предохранителей / реле 60 А
3240А антиблокировочная тормозная система (АБС)
33Реле главной цепи зажигания 60 А, блок реле / ​​предохранителей, комбинация приборов
3460А Блок управления открыванием / закрыванием крышки багажника (задней двери)
35 годЭлектродвигатель вентилятора охлаждения 30А / 40А
36Электродвигатель вентилятора охлаждения 20А / 30А
37Адаптивное освещение поворотов — AFL
38Бронировать

Дополнительный блок

Его можно разместить рядом с основным.

Схема

Дополнительный замок под капотом - схема

Деловое свидание, встреча

Вариант 1

  1. Блок управления свечей накаливания 60А
  2. Реле подогревателя топливного фильтра 30А
  3. Блок управления свечей накаливания 60А

R3 — реле подогревателя топливного фильтра

Вариант 2

R2, R3 — реле подогревателя топлива

  1. 30А пуск
  2. Зуммер 20А

Видео:OPEL VECTRA C !!! Скрытые Функции!Скачать

OPEL VECTRA C !!!  Скрытые Функции!

Блок в багажнике

Этот блок находится в багажнике слева, в перчаточном ящике.

Доступ к агрегату в багажнике

Картина

Фото агрегата в багажнике

Схема предохранителей

Блок-схема в багажнике Опель Вектра с

Описание

1Бронировать
2Бронировать
3Сиденье с электроприводом 40А
440А Обогрев заднего стекла
5Сиденье с электроприводом 40А
6Электрический стеклоподъемник 30А — Задний правый
7Электрический стеклоподъемник 30А — Задний левый
восемь15A Подогрев сиденья, заднее правое
девять15А Сигнализация, звуковой сигнал
10Топливный насос 20А
одиннадцать25А Напряжение аккумуляторной батареи
12Сиденье с подогревом 12А — заднее левое
13Электрический разъем прицепа 20А
1415A Стеклоочиститель заднего стекла
1515A Подогрев сидений, система вентиляции сиденья, переднее левое
1615A Подогрев сиденья, заднее правое
17Разъем 15А для дополнительного оборудования
1830A Замок крышки багажника / задней двери
1910А Напряжение аккумулятора
ветры7.5A Центральный замок
21 год5A Датчик изменения объема (противоугонная система)
22Пульт дистанционного управления замком багажника 30А
23Противоугонный кабель на стекле 7,5 А (датчик разбития стекла)
2425А Напряжение аккумуляторной батареи
2510А Система управления подвеской
26 годЗамок зажигания 25А
275A Датчик присутствия сиденья, система контроля давления в шинах, датчик дождя, система кондиционирования
28 год7.5A Датчики парковки
29Бронировать

Некоторые релейные элементы могут быть прикреплены к задней части устройства.

Фото релейной коробки

Блок-схема реле

Цепь реле багажника

Назначение реле

5Стеклоочиститель заднего стекла
6Терминал 15
7Подогрев заднего левого сиденья
восемьПодогрев правого заднего сиденья
девятьОбогрев заднего стекла
10Зуммер / охранная сигнализация
одиннадцатьБензонасос
12Одиночный замок / крышка топливного бака



💥 Видео

Opel Vectra C 2.8T accelerationСкачать

Opel Vectra C 2.8T acceleration

Непосредственный впрыск от Opel: удачный или так себе? Разбираем мотор 2.2 Direct (Z22YH)Скачать

Непосредственный впрыск от Opel: удачный или так себе? Разбираем мотор 2.2 Direct (Z22YH)

Опыт эксплуатации OPEL SIGNUM 2.2 Direct обзор моей тачки ТНВД ЦЕПЬ МАСЛОЖОР ПЛЮСЫ МИНУСЫСкачать

Опыт эксплуатации OPEL SIGNUM 2.2 Direct обзор моей тачки ТНВД ЦЕПЬ МАСЛОЖОР ПЛЮСЫ МИНУСЫ

Скрытые функции Opel Zafira B, Astra H, Vectra C, SignumСкачать

Скрытые функции Opel Zafira B, Astra H, Vectra C, Signum

Opel Signum 2.0 Turbo 175 PS Top Speed Drive On German Autobahn No Speed Limit POVСкачать

Opel Signum 2.0 Turbo 175 PS Top Speed Drive On German Autobahn No Speed Limit POV

Opel Vectra C Signum, обзор магнитолы с КитаяСкачать

Opel Vectra C Signum, обзор магнитолы с Китая

10 КРУТЫХ ТОВАРОВ ДЛЯ ТЮНИНГА ОПЕЛЬ ВЕКТРА С с АЛИЭКСПРЕСС... Opel Vectra CСкачать

10 КРУТЫХ ТОВАРОВ ДЛЯ ТЮНИНГА ОПЕЛЬ ВЕКТРА С с АЛИЭКСПРЕСС... Opel Vectra C

Opel Vectra C Air Conditioning ProblemsСкачать

Opel Vectra C Air Conditioning Problems

Почему я продал Опель Вектра Ц? Минусы б/у Opel Vectra C с пробегомСкачать

Почему я продал Опель Вектра Ц? Минусы б/у Opel Vectra C с пробегом

Опель Вектра C слабые места | Недостатки и болячки б/у Opel Vectra CСкачать

Опель Вектра C слабые места | Недостатки и болячки б/у Opel Vectra C

Vectra C/SIGNUM шины 215/50R17Скачать

Vectra C/SIGNUM шины 215/50R17

OPEL SIGNUM / VECTRA C расход увеличился , жрет масло , не держит обороты плаваютСкачать

OPEL SIGNUM / VECTRA C расход увеличился , жрет масло , не держит обороты плавают

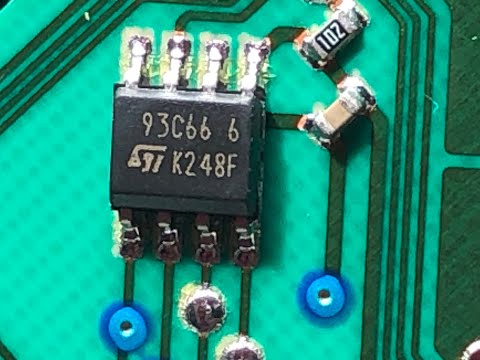

OPEL VECTRA C / SIGNUM - SECURITY CODE von Tacho - Pin from dash board - pin from eeprom 93C66Скачать
