Citroen xantia — автомобиль среднего размера с бензиновым и дизельным двигателями. Предлагаем вам ознакомиться с описанием блоков предохранителей и реле для автомобилей Citroen Xantia 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 и 2002 годов выпуска.

Citroen Xantia фото

Видео:Ты точно этого не знал! Как быстро найти сгоревший предохранитель без мультиметра?Скачать

Ты точно этого не знал! Как быстро найти сгоревший предохранитель без мультиметра?

Блок с предохранителями и реле под капотом

Он находится в моторном отсеке рядом с аккумулятором и прикрыт защитной крышкой.

Расположение агрегата под капотом

Общая схема

Схема подключения блока предохранителей в моторном отсеке citroen xantia

Расшифровка элементов блока — вариант 1

F120А АБС
F240A Воздушный насос
F3Вентилятор охлаждения 30А
F4Не используется
F55A Вентилятор охлаждения
F630А Омыватель фар, передние противотуманные фары
F7Инжектор 20А
F820А Гидравлическая подвеска
F9Реле топливного насоса 10А
F105А Омыватели фар
F11Реле датчика кислорода 5А, круиз-контроль
F1210А Левый дальний свет
F1310А Правый дальний свет
F1410А Левый ближний свет
F1510A Правый ближний свет

Расшифровка элементов блока — вариант 2

F120А АБС
F2Телефон 10А
F3Вентилятор охлаждения 30 / 40А
F4Не используется
F55A Вентилятор охлаждения
F630А Омыватель фар, передние противотуманные фары
F7Форсунки 5А
F820А Гидравлическая подвеска
F9Реле топливного насоса 10А
F105А Омыватели фар
F11Реле датчика кислорода 5А
F1210А Левый дальний свет
F1310А Правый дальний свет
F1410А Левый ближний свет
F1510A Правый ближний свет

Дополнительные предохранители

А(60A) Выключатель защиты от кражи
Б(40A) Выключатель защиты от кражи
С(80A) Блок предохранителей, реле защиты от кражи
Д(60A) Выключатель света, реле противотуманных фар, иммобилайзер
А ТАКЖЕ(40A) Реле электродвигателя вентилятора охлаждения
Ф(40A) Реле электродвигателя вентилятора охлаждения

Реле

1Реле электромагнитной муфты компрессора кондиционера — отключение по температуре
2Реле электромагнитной муфты компрессора кондиционера
3Реле ABS
4Реле противотуманных фар
5Реле системы контроля времени впрыска при холодном пуске
6Реле стартера — автоматическая коробка передач

Реле электродвигателя привода заднего стеклоочистителя находится в двери багажного отделения и находится под панелью внутренней отделки. На некоторых моделях дополнительные реле размещены в блоке предохранителей, расположенном в моторном отсеке

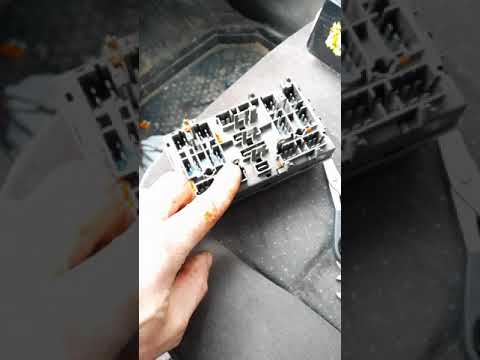

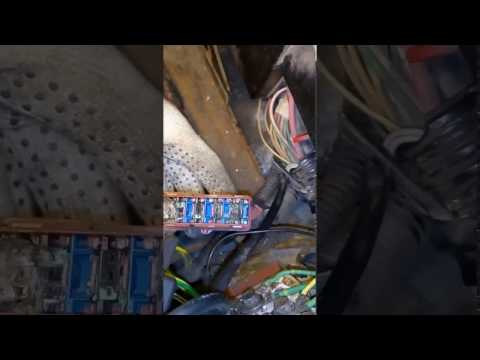

Видео:снятие блока предохранителей, ситроен ксантияСкачать

снятие блока предохранителей, ситроен ксантия

Предохранители в салоне ситроен ксантия

Находится с левой стороны под панелью приборов.

фото блока с предохранителями в салоне Citroen Xantia

Схема

схема предохранителей citroen xantia option 1

Описание — Вариант 1

1(10A) Аудиосистема, аудиосистема CD-чейнджер
2(5A) Лампа селектора, ECM, модуль управления кондиционером, реле давления охлаждающей жидкости кондиционера (тройное), диагностический разъем, датчик скорости, датчики комбинации приборов, реле электродвигателя вентилятора системы охлаждения — двойной вентилятор (левый), реле вентилятора системы охлаждения двигателя — двойной вентилятор (правый), многофункциональный блок управления
3(10A) Блок управления ABS
4(5A) Задний правый боковой маркер, передний левый боковой маркер
5(5A) Система дневного освещения (при наличии)
6(10A) Модуль управления коробкой передач (ECM
7(20A) Звуковой сигнал, электрический разъем прицепа
девять(5A) Задний левый указатель поворота, передний правый указатель поворота, подсветка номерного знака
10(30A) Задние электрические стеклоподъемники
одиннадцать
12(20A) Индикаторы комбинации приборов, фонари заднего хода, стоп-сигналы
13(20A) Система дневного освещения (при наличии)
14
15(20A) Блок управления электродвигателем вентилятора охлаждения, многофункциональный блок управления
16(20A) Прикуриватель
17
18(10А) Задний противотуманный фонарь
19(5A) Предупреждающий зуммер левой передней фары
ветры(30A) Электродвигатель воздушного дефлектора (кондиционер / отопление) (^ 05/99)
21 год(25A) Обогрев наружных зеркал, обогрев сидений, реле таймера отключения обогрева, кондиционер (^ 05/99)
22(15A) Сиденья с электроприводом
24(20A) Задний стеклоочиститель / омыватель, стеклоочиститель / омыватель, электродвигатель стеклоочистителя, датчик дождя
25(10A) Аудиосистема, часы, светодиод противоугонной сигнализации, комбинация приборов, диагностический разъем, многофункциональный блок управления
26(15A) Тревога
27(30A) Передние электрические стеклоподъемники, люк в крыше
28 год(15A) Выключатель замка электрического стеклоподъемника, панель приборов, реле указателей поворота, лампа перчаточного ящика
29(30A) Реле таймера отключения обогревателя заднего стекла, обогреватель наружного зеркала заднего вида
тридцать(15A) Датчик дождя, фары, датчик наружной температуры, электродвигатель очистителя заднего стекла, электрические стеклоподъемники, люк на крыше, электрические зеркала заднего вида

Описание — Вариант 2

110Радио и проигрыватель компакт-дисков (через замок зажигания или напрямую от аккумулятора, в зависимости от положения предохранителя)
25Панель управления противоугонной системой, реостат для регулировки интенсивности освещения приборов, сигнальная лампа включения ходовых огней, датчик уровня жидкости омывателя стекла, реле автоматического подогрева
310Фонари заднего хода, вентилятор охлаждения, диагностический разъем
45Левый габаритный фонарь, правый задний габаритный фонарь, сигнальная лампа включения ходовых огней
515Система контроля температуры охлаждающей жидкости
610Брюшные мышцы
7ветрыРеле звукового сигнала, компрессор звукового сигнала
восемьтридцатьШунт источника питания F25 / F15
девять5Приборы, правый боковой габаритный фонарь, левый задний указатель поворота
10тридцатьЭлектроуправление задних стекол
одиннадцатьтридцатьЛука
1210Подогреватель, К / В, темпостат, гидроактивная подвеска, охранная сигнализация, охранная сирена, приборы
1310Трейлер
1440Электрическая регулировка сиденья
15ветрыПодогрев сидений, светодиодная сигнализация, освещение багажного отделения, внутреннее освещение с задержкой отключения
16ветрыПредохранитель прикуривателя citroen xantia
1715Электропитание охранной сигнализации
1810Задние противотуманные фары
195Подсветка прикуривателя и замка зажигания
ветрытридцатьПитание вентилятора отопителя
21 годтридцатьОдиночный замок
22ветрыЗадний стеклоочиститель
2310Выключатель обогрева заднего стекла, выключатели обогрева сидений
24тридцатьОчиститель лобового стекла, ходовые огни, АКПП
255Радиопамять, часы, диагностический разъем, проигрыватель компакт-дисков или вентилятор охлаждения, дистанционное управление единой системой запирания
2615Переключатель аварийной сигнализации
27тридцатьОбогрев заднего стекла, подогрев зеркал (блок питания)
28 год15Электрический регулятор верхней двери багажного отделения, изолятор заднего стеклоочистителя, указатели поворота, указатели поворота, сигнальные лампы износа тормозных колодок и тормозных колодок, АБС, темпостат
29тридцатьПередние электрические стеклоподъемники
тридцать15Навигационные огни, освещение косметического зеркала, освещение перчаточного ящика, электрический выключатель зеркал заднего вида, телефон

В обеих версиях за прикуриватель отвечает предохранитель №16, 20 А.
