В этой статье мы рассмотрим второе поколение Honda CR-V, выпускавшееся с 2002 по 2006 год. Здесь вы найдете схемы предохранителей автомобилей Honda CR-V 2002, 2003, 2004, 2005 и 2006 годов выпуска, получите информацию о местоположении автомобиля. панель предохранителей внутри автомобиля и узнайте о назначении каждого предохранителя (расположение предохранителей).
Видео:Предохранители и реле для Honda CR-V (2002-2006)Скачать
Расположение блока предохранителей
Предохранители автомобиля расположены в трех блоках предохранителей.
Читайте также про Мазда Демио dw предохранители.
Пассажирский салон
Блок предохранителей расположен под рулевой колонкой.
Чтобы снять крышку, потяните ее на себя и снимите с петель.
Моторного отсека
Главный блок предохранителей под капотом расположен в моторном отсеке со стороны водителя.
Блок вторичных предохранителей (если установлен) расположен рядом с блоком первичных предохранителей.
Видео:предохранитель на прикуриватель honda crv rd1Скачать
Схемы блока предохранителей
2002, 2003, 2004
Приборная доска
Назначение предохранителей в приборной панели (2002, 2003, 2004)
| Нет. | Ампер. | Цепи защищены |
|---|---|---|
| 1 | 15 А | Катушка зажигания |
| 2 | 10 А | Разъем питания аксессуаров на задней панели |
| 3 | 10 А | Дневные ходовые огни (канадские модели) |
| 4 | 10 А | ACG |
| 5 | – | Не используется |
| 6 | 7,5 А | Реле электрического стеклоподъемника |
| 7 | 20 А | Лунная крыша |
| 8 | 7,5 А | Аксессуары, Радио |
| 9 | 7,5 А | Стеклоочиститель заднего стекла |
| 10 | 7,5 А | Счетчик |
| 11 | – | Не используется |
| 12 | 7,5 А | Дневные ходовые огни (канадские модели) |
| 13 | 10 А | SRS |
| 14 | 10 А | Зеркала с дистанционным управлением |
| 15 | 20 А | Подогреватель LAF |
| 16 | 20 А | Сиденье с подогревом |
| 17 | 15 А | Топливный насос |
| 18 | 15 А | Розетка питания для передних аксессуаров |
| 19 | 7,5 А | Лампы указателей поворота |
| 20 | 20 А | Стеклоочиститель переднего ветрового стекла |
| 21 A | – | Не используется |
| 22 | 20 А | Правый передний стеклоподъемник |
| 23 | 20 А | Левый передний стеклоподъемник |
| 24 | 20 А | Левый задний стеклоподъемник |
| 25 | 20 А | Правый задний стеклоподъемник |
Моторного отсека
Предохранители в моторном отсеке (2002, 2003, 2004)
| Нет. | Ампер. | Цепи защищены |
|---|---|---|
| 1 | 20 А | Вентилятор конденсатора |
| 2 | 15 А | Маленькая лампа |
| 3 | 15 А | Внутреннее освещение |
| 4 | 20 А | Охлаждающий вентилятор |
| 5 | 15 А | |
| 6 | 15 А | ЭБУ FI |
| 7 | 15 А | Рожок, стоп |
| 8 | – | Не используется |
| 9 | 10 А | Резервное копирование |
| 10 | 30 А | Двигатель с ABS |
| 11 | 20 А | Задний дефростер |
| 12 | 40 А | Двигатель нагревателя |
| 13 | 40 А | Электрические окна |
| 14 | 40 А | вариант |
| 15 | 15 А | Левосторонний отражатель |
| 16 | 20 А | Замок |
| 17 | 15 А | Правый отражатель |
| 18 | 30 А | ABS F/C |
| 19 | 100 А | Аккумулятор |
| 20 | 50 А | Зажигание 1 |
| 21-25 | 7,5A-30A | Сменные предохранители |
2005, 2006
Приборная доска
Назначение предохранителей приборной панели (2005, 2006)
| Нет. | Ампер. | Цепи защищены |
|---|---|---|
| 1 | 15 А | Катушка зажигания |
| 2 | 10 А | Разъем питания аксессуаров на задней панели |
| 3 | 10 А | Дневные ходовые огни (канадские модели) |
| 4 | 10 А | ACG |
| 5 | – | Не используется |
| 6 | 7,5 А | Реле электрического стеклоподъемника |
| 7 | 20 А | Лунная крыша |
| 8 | 7,5 А | Аксессуары, Радио |
| 9 | 7,5 А | Стеклоочиститель заднего стекла |
| 10 | 7,5 А | Счетчик |
| 11 | – | Не используется |
| 12 | 7,5 А | Дневные ходовые огни (канадские модели) |
| 13 | 10 А | SRS |
| 14 | 10 А | Зеркала с дистанционным управлением |
| 15 | 15 А | + B FR ACC |
| 16 | 20 А | Сиденье с подогревом |
| 17 | 15 А | Топливный насос |
| 18 | 15 А | Розетка питания для передних аксессуаров |
| 19 | 7,5 А | Лампы указателей поворота |
| 20 | 20 А | Стеклоочиститель переднего ветрового стекла |
| 21 A | – | Не используется |
| 22 | 20 А | Правый передний стеклоподъемник |
| 23 | 20 А | Левый передний стеклоподъемник |
| 24 | 20 А | Левый задний стеклоподъемник |
| 25 | 20 А | Правый задний стеклоподъемник |
Моторного отсека
Расположение предохранителей в моторном отсеке (2005, 2006)
| Нет. | Ампер. | Цепи защищены |
|---|---|---|
| 1 | 20 А | Вентилятор конденсатора |
| 2 | 30 А | Двигатель |
| 3 | 15 А | Внутреннее освещение |
| 4 | 20 А | Охлаждающий вентилятор |
| 5 | 15 А | |
| 6 | 15 А | Маленькая лампа |
| 7 | 15 А | Рожок, стоп |
| 8 | 15 А | DBW |
| 9 | 10 А | Резервное копирование |
| 10 | 30 А | Двигатель с ABS |
| 11 | 20 А | Задний дефростер |
| 12 | 40 А | Двигатель нагревателя |
| 13 | 40 А | Электрические окна |
| 14 | 40 А | вариант |
| 15 | 20 А | Левосторонний отражатель |
| 16 | 20 А | Замок |
| 17 | 20 А | Правый отражатель |
| 18 | 30 А | ABS F/C |
| 19 | 100 А | Аккумулятор |
| 20 | 50 А | Зажигание 1 |
| 21-25 | 7,5A-30A | Сменные предохранители |
Вторичный блок предохранителей
Вторичный блок предохранителей
| Нет. | Ампер. | Защищенные цепи |
|---|---|---|
| 1 | 20 А | Нагреватель LAF |
| 2 | 7,5 А | Дневные ходовые огни (на канадских моделях) |
| 3 | 15 А | Блок управления FI (ECM / PCM) |
| 4 | 15 А | Катушка IG |
🌟 Видео
Где блок srs на Honda CR-V 3Скачать
Fuse box location and diagrams: Honda CR-V (2007-2011)Скачать
Замена предохранителя прикуривателя на Honda CRV 2010Скачать
блок предохранителей для Honda CR-VСкачать
Как быстро НАЙТИ СГОРЕВШИЙ ПРЕДОХРАНИТЕЛЬСкачать

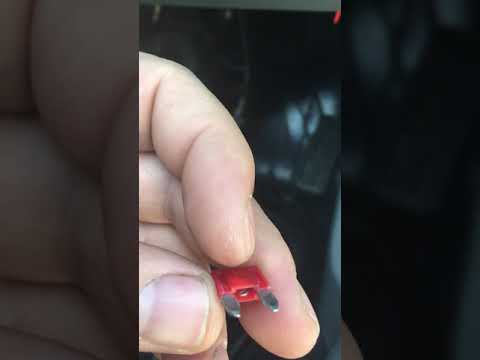

Замена предохранителя прикуриватель CRV RD1Скачать
Как проверить предохранителиСкачать
HONDA CR-V 1.6 i-DTEC SR FULL SERVICE HISTORYСкачать
Проверка предохранителей на авто без их извлечения.Скачать
Ты точно этого не знал! Как быстро найти сгоревший предохранитель без мультиметра?Скачать
Где находится блок управления центрального замка Honda cr-vСкачать
Honda CR-V 3 2008 не работает приборка и не заводится (проблема решена )Скачать
Хонда СРВ не работает ближний светСкачать
как быстро найти сгоревший предохранитель и реле.Скачать

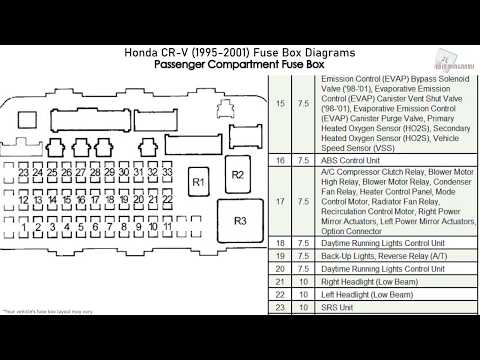

Honda CR-V (1995-2001) Fuse Box DiagramsСкачать
