В этой статье мы рассмотрим Hyundai Sonata восьмого поколения (DN8), выпускаемую с 2019 года по настоящее время. Здесь вы найдете блок-схемы предохранителей Hyundai Sonata 2020 года, узнаете о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителя).
Видео:Предохранители и реле Хендай Соната Тагаз (Соната 4 / 5) со схемами блоковСкачать
Расположение блока предохранителей
Блок предохранителей в салоне
Он расположен за крышкой слева от руля.
Блок предохранителей в моторном отсеке
Видео:где на хюндай сонате 2 литра стоит реле бензонасосаСкачать
Схемы блока предохранителей
2020 г.
Приборная доска
Назначение предохранителей в комбинации приборов (2020г.)
| квалификация | Усилитель звука | Защищенная цепь |
|---|---|---|
| БЕЗ ОБОГРЕВАТЕЛЯ (ПЕРЕДНЯЯ ЧАСТЬ) | 25А | Блок управления подогревом передних сидений, блок управления вентиляцией передних сидений |
| СТВОЛ | 10А | Распределительный блок UCI (реле крышки багажника) |
| ЗАМОК | 20 А | Соединительный блок ICU (реле дверного замка, реле открывания двери, 2-оборотное реле открывания) |
| МОДУЛЬ 1 | 7,5 А | Ключ соленоид |
| МОДУЛЬ 3 | 10А | Модуль двери водителя, блок релаксации сиденья пассажира, выключатель аварийной сигнализации, выключатель защитного чехла (вверху), блок переднего внешнего освещения, кнопочный переключатель пуска/остановки, внешняя ручка электронного ключа водителя/пассажира |
| БЕЗ ОБОГРЕВАТЕЛЯ (RR) | 25А | Модуль управления подогревом заднего сиденья |
| П/СИДЕНЬЕ (ПРОПУСТИТЬ) | 30А | Ручной переключатель пассажирского сиденья, блок релаксации пассажирского сиденья |
| МОДУЛЬ6 | 10А | Модуль двери водителя |
| БЕЗОПАСНОЕ ОКНО (ПРАВО) | 30А | Модуль стеклоподъемника безопасности пассажира, переключатель стеклоподъемника заднего правого сиденья |
| С СИДЕНЬЕМ (ДРВ) | 30А | Ручной переключатель сиденья Diver Driver IMS Module |
| IBU1 | 15А | IBU, модуль NFC двери водителя/пассажира, IAU, блок BLE, замок зажигания |
| AMP | 25А | AMP, преобразователь постоянного тока в постоянный (AMP) |
| ЗАМОК Л/ОКНА (СЛЕВА) | 30А | Модуль электрического стеклоподъемника безопасности водителя, переключатель электрического стеклоподъемника заднего левого окна |
| ТОРМОЗНОЙ ВЫКЛЮЧАТЕЛЬ | 10А | IBU, выключатель стоп-сигнала |
| SANKROOF2 | 20 А | Панорамный люк, разъем канала передачи данных |
| ПОДУШКА ВОЗДУХА2 | 10А | Модуль управления SRS |
| ПОДУШКА БЕЗОПАСНОСТИ1 | 15А | Модуль управления SRS, датчик обнаружения пассажиров |
| Э-ЧЕЙНДЖЕР1 | 10А | Электронный рычаг переключения передач SCU, банкомат |
| ПАМЯТЬ | 10А | Модуль IMS водителя, индикатор безопасности, переключатель кондиционера, источник питания наружного зеркала со стороны водителя/пассажира, модуль управления кондиционером, комбинация приборов, датчик дождя, проекционный дисплей |
| МУЛЬТИМЕДИА | 15А | Аудио/Аудио/Видео/Навигация Головное устройство DC to DC Converter (AMP/Audio) |
| SANKROOF1 | 20 А | Панорамный люк |
| МОДУЛЬ7 | 10А | Переключатель на передней консоли, блок помощи при удержании полосы движения, IBU, переключатель противоударной платформы (вверх/вниз), блок помощи при столкновении при парковке, интеллектуальный блок дистанционного управления системой помощи при парковке |
| МОДУЛЬ 5 | 10А | Выключатель стоп-сигнала |
| МОДУЛЬ 8 | 10А | Модуль управления обогревателем переднего сиденья, модуль управления вентиляцией переднего сиденья, блок релаксации пассажирского сиденья, усилитель мощности, модуль управления обогревателем заднего сиденья, модуль IMS водителя, головное аудиоустройство, аудио/видео и навигация |
| Э-ЧЕЙНГЕР2 | 10А | Электронный рычаг переключения передач SCU, банкомат |
| МОДУЛЬ 2 | 10А | IAU, блок помощи при парковке, электродвигатель вентилятора системы охлаждения, блок релаксации пассажирского сиденья, блок управления обогревателем заднего сиденья |
| МДПС | 7,5 А | Блок МСПП |
| Кондиционер | 7,5 А | Модуль управления кондиционером, переключатель кондиционера, соединительный блок E/R (реле вентилятора, реле нагревателя PTC) |
| МОДУЛЬ4 | 10А | Переднее зарядное устройство USB, Заднее зарядное устройство USB, AMP, IBU, IAU, Блок помощи при парковке, Аудиосистема, Преобразователь постоянного тока в постоянный (AMP/Audio), Аудио/видео и навигация, Головное устройство, Обзор блока монитора объемного звучания |
| МОДУЛЬ9 | 7,5 А | УБД |
| ГРУППА | 10А | Комбинация приборов, проекционный дисплей |
| СТИРАЛЬНАЯ МАШИНА | 15А | Многофункциональный переключатель |
| НАЧАЛО | 7,5 А | PCM/ECM, клеммная колодка E/R (пусковое реле), клеммная колодка ICU (реле B/сигнализация) |
| ЗАТЫКАТЬ | 20 А | Передний выход |
| IBU2 | 7,5 А | УБД |
| A / ОДНА СУМКА | 7,5 А | Комбинация приборов, лампа на потолке (лампа накаливания) |
Моторного отсека
Расположение предохранителей в моторном отсеке (2020г.)
| квалификация | Усилитель звука | Защищенная цепь |
|---|---|---|
| МУЛЬТИ ПРЕДОХРАНИТЕЛЬ-1: | ||
| ИГ2 | 30А | Соединительный блок E/R (пусковое реле), блок печатной платы (реле IG2) |
| ВОЗДУХОДУВКА | 40А | Клеммная колодка E/R (реле вентилятора) |
| АБС1 | 40А | Модуль ESC |
| Б+2 | 50А | Соединительный блок ICU (IPS4, IPS3, IPS1, предохранитель — AMP, IBU1) |
| НАГРЕВАТЕЛЬ PTC | 50А | Клеммная колодка E/R (реле нагревателя PTC) |
| Б+3 | 50А | Соединительный блок ICU (IPS5, IPS7, IPS9, IPS10, IPS8, IPS6) |
| МАСЛЯНЫЙ НАСОС1 | 50А | Электронный масляный насос |
| ВЕНТИЛЯТОР | 80А | Двигатель охлаждающего вентилятора |
| МДПС | 80А | Блок МСПП |
| МУЛЬТИ ПРЕДОХРАНИТЕЛЬ-2: | ||
| Э-ЧЕЙНДЖЕР | 30А | ЭБУ |
| E-CVVT1 | 40А | G4FN: БЛОК CVVD; Клеммная колодка E/R (реле E-CVVT) |
| ИГ1 | 40А | Блок платы (реле IG1, реле ACC) |
| ЗАДНИЙ ОТОПЛЕНИЕ | 50А | Клеммная колодка E/R (реле заднего отопителя) |
| ЭПБ | 60А | Модуль ESC |
| Б+5 | 60А | Печатная плата в сборе (реле управления двигателем, предохранитель — A/C1, WIPER1, TCU1, HORN, ECU2) |
| Б+1 | 60А | Соединительный блок ICU (предохранитель: P/SEAT (DRV), P/SEAT (PASS), MODULE 1, SAFETY P/WINDOW (LH), SAFETY P/WINDOW (RH), W/HEAT (TR)) |
| АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ: | ||
| ТЕРМОЗЕРКАЛО | 10А | Наружное зеркало с электроприводом со стороны водителя/пассажира, переключатель кондиционера, модуль управления кондиционером, ECM |
| ЭБУ5 | 10А | G4FN: МСЕ |
| ВАЗ | 10А | Датчик батареи |
| ТОПЛИВНЫЙ НАСОС 1 | 20 А | Клеммная колодка E/R (реле топливного насоса) |
| Кондиционер2 | 10А | Модуль управления кондиционером |
| Б+4 | 60А | Распределительный блок ICU (реле долговременного удержания заряда, предохранитель: МОДУЛЬ 3, ПОДУШКА БЕЗОПАСНОСТИ 2, ЭЛЕКТРОННОЕ ПЕРЕКЛЮЧЕНИЕ 1, ЛЮК 1, ЛЮК 2, ОТДЕЛЬНЫЙ ОБОГРЕВАТЕЛЬ (ПЕРЕДНЯЯ ЧАСТЬ), БАГАЖНИК, ВЫКЛЮЧАТЕЛЬ ТОРМОЗА, ДВЕРЬ ВОЗДУШНОГО ЗАМКА) |
🔥 Видео
Замена предохранителейСкачать
Почему я продал Хендай Соната 4? Минусы б/у Hyundai Sonata IV с пробегомСкачать
Проверка предохранителей на авто без их извлечения.Скачать
Как проверить реле на работоспособность мультиметромСкачать
Ты точно этого не знал! Как быстро найти сгоревший предохранитель без мультиметра?Скачать
как быстро найти сгоревший предохранитель и реле.Скачать
Где находится реле топливного насосаСкачать
Хюндай соната 2 литра,не работает бензонасос и нет искрыСкачать
Предохранители Хендай Санта Фе 2 и реле с описанием, схемами блоков и их расположениемСкачать
проффи не смотреть))) замена предохранителя для новичков на хендай кретаСкачать
Где находится реле поворотовСкачать
НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ ХЁНДАЙ СОЛЯРИС В САЛОННОМ БЛОКЕСкачать

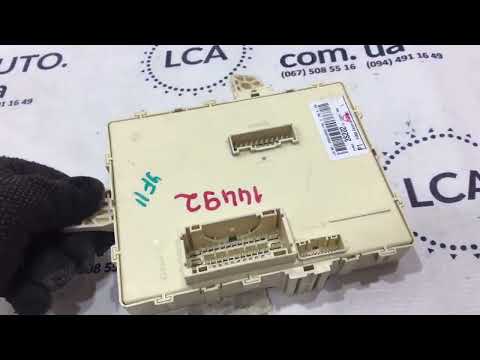

Блок предохранителей подторпедный Hyundai Sonata 11-15 hybrid 919503S201Скачать
