Реле вентилятора Ситроен С4 (4 видео)

Все началось с того, что при включении кондиционера в салон не попадал охлажденный воздух. На форуме обнаружил, что причина в неисправности реле вентилятора охлаждения двигателя.

ОД заменил мое реле бесплатно, по гарантии.
Неисправность довольно распространена для C4 II, возможно, среди других моделей Citroen. Обычно обнаруживается весной, с приходом первых теплых дней.

Цена к оплате: 0 ₽ Показания пробега: 39 752 km

Содержание

Citroen C4 2011, 120 л с. — визит на сервис
Блоки с предохранителями под капотом
Основной блок с предохранителями
Вариант 1
Вариант 2
Вариант 3
Макси предохранители
Предохранители на аккумуляторной батарее
Предохранители в салоне ситроен с4
Вариант 2
Блок с реле и предохранителями — BFH3
Электро схемы Citroen c4
📸 Видео

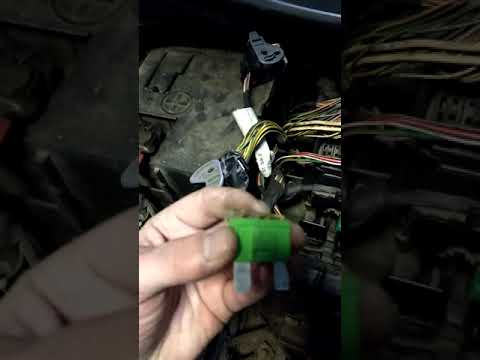

Видео:Проверка силового блока (реле) управления вентилятором охлаждения двигателя Citroen C4Скачать

Citroen C4 2011, 120 л с. — визит на сервис

До свидания! Мне нужна помощь! По вашему совету попробовал заменить только один термопредохранитель — безрезультатно. На седане Ситроен С4 2013 года знакомый пытался снять его реле и поставить мне — кондиционер не работает… ((((что это может быть? Предохранители все целы

Ну а теперь иди на заправку, проверь уровень фреона. Если уровень в норме, возможно, проблема с муфтой кондиционера.

Первое поколение Citroen C4 выпускалось в 2004, 2005, 2006, 2007, 2008, 2009 и 2010 годах в различных вариантах исполнения: хэтчбек, пикассо и т.д. После обновления второе поколение выпускалось в 2011, 2012, 2013, 2014 годах, 2015, 2016, 2017, 2018 по настоящее время. Мы рассмотрим предохранители Ситроен С4 с подробным описанием всех блоков и их расположением.

Видео:Блок управления вентилятором Ситроен / Пежо. Снятие и ремонт.Скачать

Блоки с предохранителями под капотом

Основной блок с предохранителями

Находится рядом с аккумуляторными батареями. Снимите и снимите защитную крышку, чтобы получить доступ к блоку предохранителей в моторном отсеке.

Вариант 1

Описание

F1 15A Компьютер управления двигателем — Блок распределения питания и защиты
F2 5A Блок управления электровентилятором
Компьютер управления двигателем F3 5A
Компьютер управления двигателем F5 15A
F6 20A ЭБУ двигателя — топливный насос с датчиком уровня топлива
Компьютер управления двигателем F7 10A
Компьютер управления двигателем F8 10A
F10 5A Предохранительный контактор круиз-контроля — компьютер автоматической коробки передач
F11 15A Левая фара — Правая фара — ионизатор
F14 25A Компрессор кондиционера
F15 5A Насосный механизм гидроусилителя руля
Электрохромное внутреннее зеркало заднего вида F17 10A — плата управления стеклоподъемником / наружное зеркало двери водителя
F19 30A Низкая / высокая скорость стеклоочистителя
F20 15A Насос омывателя лобового стекла
F21 20A Насос омывателя фар
Звуковой сигнал F22 15A
F23 15A Фара правая
F24 15A Левая фара
Компрессор кондиционера F26 10A
F29 30А стартер

Следующие предохранители расположены отдельно (на нижней стороне блока:

F10 5A Блок управления АКПП
F11 5A Реле блокировки коробки передач
ЭБУ АКПП F12 15A

Вариант 2

Схема

Обозначение

20 А Управление двигателем, электровентилятор системы охлаждения двигателя
15 А зуммер
10 A Омыватель ветрового и заднего стекла
20 А Омыватели фар
15 А Топливный насос
АКПП 10А, ксеноновые лампы, управляемые фары, электромагнитный клапан продувки адсорбера
10 A ЭБУ ABS / ESP, гидроусилитель руля
25 закуска
10 Дополнительный отопитель (дизельный двигатель), датчик уровня охлаждающей жидкости
30 A Электромагнитный клапан двигателя, датчик воды в топливе, ЭБУ двигателя, форсунки, катушка зажигания, лямбда-зонд, электромагнитный клапан продувки адсорбера (автомобили с двигателями 1.4i 16V и 1.6i 16V)
40 А Вентилятор, кондиционер
30 А Передний дворник
Блок 40 А BSI
Не используется
10 A Правая фара дальнего света
10 А Левая фара дальнего света
15А Левая фара ближнего света
15А Правая фара ближнего света
15 A Компьютер двигателя (автомобили с двигателями 1.4i 16V и 1.6i 16V)
Электромагнитные клапаны двигателя 10 А
5 А Реле электровентилятора системы охлаждения двигателя, системы изменения фаз газораспределения

Вариант 3

Схема

Расшифровка

(20A) (Модуль управления двигателем — вентилятор двигателя в сборе).
(15A) (Звуковой сигнал).
(10A) (Передняя и задняя шайбы).
(20А (омыватель фар).
(15А) (топливный насос).
(10А) (Автоматическая коробка передач — Ксенон — Фары — Электромагнитный клапан очистки абсорбера (двигатель 2.0).
(10A) (Блоки управления ABS / ESP — ГУР).
(20А) (доброжелательность).
(10A) (Блок управления дополнительным обогревателем (дизель) — Контактор уровня охлаждающей жидкости).
(30A) (Электромагнитный клапан двигателя — Датчик воды в дизельном топливе — Блок управления двигателем — Форсунки — Катушка зажигания — Датчик кислорода — Электромагнитный клапан очистки абсорбера (двигатели 1.4 и 1.6).
(40А) (Вентилятор — Кондиционер).
(30A) (передний дворник).
(40A) (интеллектуальный блок разблокировки).
(30A) (Воздушный компрессор (на двигателе 2.0).

Макси предохранители

Эти предохранители выполнены в виде плавких вставок и расположены внутри блока.

MF1 30 A / 50 A Электровентилятор системы охлаждения двигателя
MF2 30 A Электропитание насоса ABS / ESP
Калькулятор ABS / ESP MF3 50A
Блок MF4 80 A BSI
Блок MF5 80 A BSI
MF6 10 A Блок предохранителей в салоне
MF7 20 A Диагностический разъем / Насос подачи присадок к дизельному топливу
MF8 Не используется

Предохранители на аккумуляторной батарее

Блок-схема

F1 Не используется
Коробка передач F2 30 А (механическая или автоматическая коробка передач с электронным управлением)
F3 Не используется
F4 Не используется
F5 80 A Насос гидроусилителя руля
F6 70 A Тепловая группа (дизельный двигатель)
F7 100 A Блок защиты и коммутации
F8 Не используется
F9 30 A Электронасосный агрегат для механической коробки передач с электронным управлением
Двигатель Valvetronic F10 30 А

Видео:Citroen C4 Ремонт блока управления вентилятора (БУВ) радиатораСкачать

Предохранители в салоне ситроен с4

Они расположены слева от водителя под панелью приборов. Доступ к ним закрывается декоративной крышкой. Чтобы открыть эту крышку, необходимо: освободить защелки, за которые потянуть ее сверху, затем снять крышку, повернув 2 винта на 1/4 оборота, и сложить блок. К задней части рамки прикреплен специальный пинцет, с помощью которого можно легко разобрать любые предохранители. На видео хорошо видно, как попасть в санузел.

Блок-схема

Обозначение предохранителя

F2 7.5A
F3 3A Кнопка защиты от кражи или система START / STOP.
F4 5A Удаленный считыватель ключей.
F5 3A Ключ дистанционного управления.
Автомобильная стереосистема F6A-F6B 15A
F7 15A Электронное устройство помощи при пуске «свободные руки»
F8 3A Противоугонная сирена, сигнальный процессор.
F9 3A Блок переключателей на рулевом колесе.
F11 5A Калькулятор курсовой устойчивости
F12 15A
Прикуриватель F13 10A.
Задний прикуриватель F14 10A Хэтчбек.
F16 3A Индивидуальные задние фонари, освещение перчаточного ящика.
F17 3A Освещение солнцезащитного козырька, одиночные фары.
F19 5A Панель приборов.
F21 10A Управление радио и кондиционером.
F22 5A Дисплей, парктроник.
F23 5A Блок предохранителей в моторном отсеке
F24 3A Датчик дождя и света
F2515A Замок подушки безопасности и пиротехнические натяжители
F26 15A
F27 3A Контактор двойной педали тормоза
F28A-F28B 15A Автомобильное радио, радио (опционально).
F29 3A
F30 20A
F31 30A Центральный замок.
F32 10A Блок питания для камеры заднего вида в C4L China. (16V NE 13-контактный выход)
F34 5A
F35 3A
F37 3A Ручка стеклоочистителя двери водителя / зеркало заднего вида — Электрохромное внутреннее зеркало заднего вида
F38 3A
F39 30A

За прикуриватель отвечают предохранители — 13 и 14.

Вариант 2

Схема

Расшифровка

F1 (15A) (дворник).
F2 (30А) (Центральный замок — Суперзакрытие).
F3 (5A) (подушки безопасности и натяжители).
F4 (10A) (Диагностический разъем — Выключатель стоп-сигнала — Электрохромное зеркало заднего вида — Система динамического контроля устойчивости (ESP) — Датчик уровня воды — Присадки к дизельному топливу — Контактор педали сцепления (ESP, круиз-контроль и ограничитель скорости).
F5 (30A) (Передние электрические стеклоподъемники — обогрев и электрические зеркала).
F6 (30А) (Задние электрические стеклоподъемники).
F7 (5A) (Внутреннее освещение.
F8 (20A) (Радио — NaviDrive — Органы управления на рулевом колесе — Дисплей — Сигнализация — Передняя розетка 12 В — Разъем прицепа — Модуль автошколы).
F9 (30А) (прикуриватель — задняя розетка 12В).
F10 (15А) (датчики давления в шинах — BVA — контактор СТОП).
F11 (15A) (Блокировка противоугонной системы рулевого управления — Диагностический разъем — Сажевый фильтр).
F12 (15A) Электрорегулировка сиденья — Предупреждающий сигнал о непреднамеренном переходе полосы движения — Парковочные датчики).
F13 (5A) Датчик дождя — Датчик освещенности — Электронная механическая коробка передач — Блок управления двигателем).
F14 (15A) (Кондиционер — Приборная панель — Тахометр — Подушки безопасности и натяжители — Разъем прицепа — Телефон Bluetooth).
F15 (30А) (Центральный замок — Суперзакрытие).
F16 (ШУНТ)(—).
F17 (40A) Обогрев заднего стекла.
F29 (20A) Подогрев сидений.
F33 (4A) Помощь при парковке, автоматические дворники и освещение.
F36 (20A) Усилитель Hi-Fi.
F37 (10A) Кондиционер.
F38 (30A) Сиденье водителя с электроприводом.
F39 (5A) Заливная дверца.
F40 (30A) Сиденье пассажира с электроприводом, панорамная крыша.

За прикуриватель отвечают предохранители №8 и 9.

Блок с реле и предохранителями — BFH3

Расположен чуть ниже основного.

Блочные элементы

F1 40A обогрев заднего стекла
F2 7.5A Зеркала с электрообогревом
Реле F3 10А
Стеклоподъемник задний F5 30A
Электростеклоподъемники передних дверей F6 30A
Сиденье водителя F7 30A, электрически регулируемое
F8 30A люк на крыше
R1 — наружные зеркала заднего вида, которые можно открывать
R2 — зеркало заднего вида складывающееся
R3 — обогрев заднего стекла / обогрев зеркал

Видео:Ситроен С4 Полгода скитания по сервисам в поиске неисправности.Скачать

Электро схемы Citroen c4

Рассмотрены автомобили Citroen C4 первого поколения 2004, 2005, 2006, 2007, 2008, 2009, 2010 годов.

Блок предохранителей в салоне.

Он расположен слева под показанной приборной панелью, номер 38.

Для доступа к предохранителям снимите люк, поверните болты на 1/4 оборота и опустите блок.

Предохранитель прикуривателя имеет номер 9 (30А).

расположение предохранителей в блоке.

Центральный замок — Суперзакрытие

Диагностический разъем — Выключатель стоп-сигнала — Электрохромное зеркало заднего вида — Регулируемые фары — Программа динамической стабилизации (ESP) Датчик уровня воды — Добавки для дизельного топлива — Усилитель руля — Контактор педали сцепления (ESP, круиз-контроль и ограничитель скорости)

Радио — NaviDrive — Органы управления на рулевом колесе — Дисплей — Сигнализация — Розетка 12 В — Разъем для прицепа

Предохранитель прикуривателя Citroen c4.

Датчики давления в шинах — BVA — Тормоза

Блокировка противоугонной системы рулевого управления — Диагностический разъем — Сажевый фильтр

Электрическая регулировка сиденья — предупреждающий сигнал о пересечении полосы движения

Датчик дождя — Датчик освещенности

Кондиционер — Панель приборов — Тахометр — Подушка безопасности — Разъем прицепа — Телефон Bluetooth

Центральный замок — Суперзакрытие

Обогрев заднего стекла

Дополнительные предохранители под панелью приборов.

Число	Имя	Деловое свидание, встреча

Кондиционер, комплект освещения

Сиденье водителя с электроприводом

Лючок топливного бака

Сиденье пассажира с электроприводом, панорамная крыша

Блок предохранителей в моторном отсеке Citroen C4.

Снимите и снимите защитную крышку, чтобы получить доступ к блоку предохранителей под капотом

расположение предохранителей в блоке.

Число	Ампер / Назначение

(20A) Модуль управления двигателем вентилятора охлаждения (низкая скорость), система управления двигателем

(15A) Звуковой сигнал

(10A) Насос омывателя лобового / заднего стекла

(20A) Омыватели фар

(15A) Управление двигателем

(10A) Модуль управления автоматической коробкой передач, модуль управления электродвигателем вентилятора охлаждающей жидкости (высокая скорость)

(10A) Электронный блок управления ABS, гидроусилитель руля

(20A) Многофункциональный блок управления 2

(10A) Многофункциональный блок управления 1

Дополнительный отопительный агрегат (дизель)

Датчик уровня жидкости

(10A) Управление двигателем

Система зажигания, бензин
Клапан турбонагнетателя
Управление двигателем
Датчик кислорода перед каталитическим нейтрализатором
Датчик кислорода за катализатором
Клапан управления впускным воздухом (IACV)
Датчик загрязнения дизельного топлива
Форсунки
Термостат охлаждения двигателя с контролем MAP
Переменное время
Клапан рециркуляции ОГ
Регулируемый воздухозаборник
Клапан охлаждающей жидкости
Проверка давления топлива
ТНВД, дизель
Измеритель массового расхода

(30A) Стеклоочиститель

(40A) Блок предохранителей и реле, комбинация приборов 1

(30A) Насос отработанного воздуха

(50A) Блок управления электродвигателем вентилятора охлаждения

(30A) Антиблокировочная тормозная система (ABS)

(80A) Многофункциональный блок управления 1

(50A) Многофункциональный блок управления 1

(50A) Блок предохранителей и реле, комбинация приборов 2

(70A) Усилитель руля

Дополнительный блок предохранителей под капотом (дизель).
