Ремонт механизма складывания зеркал Honda Civic

Ремонт механизма складывания зеркал Honda Civic Хонда

Давно собирался опубликовать фотоотчет по замене шарового шарнира на Ferio ES1, и наконец-то мне это удалось.

Honda civic 5d

Замена моторчика и предохранителя механизма складывания зеркал на Honda Civic 5D.

За эту процедуру мастера могут запросить от 5000 до 8000 рублей. Мы обойдемся вам в 200 или 300 рублей, вооружившись терпением, точностью и инструментом.

Причиной неисправности трансмиссии складывающегося зеркала на Honda Civic могут быть:

1- Самовосстанавливающийся предохранитель.

2- Мотор зеркала.

Поскольку для замены мотора зеркала вам придется проделать то же самое, что и при замене предохранителя, мы рассмотрим вместе с вами оба варианта.

Снимать зеркало с автомобиля не обязательно.

Видео:Ремонт складывания зеркал Honda Civic 5DСкачать

Ремонт складывания зеркал Honda Civic 5D

Для работы вам понадобятся:

-Плоская отвертка и крестовая отвертка

-Комплект шестерен и головок

-tronchesi

— плоскогубцы

-Молоток

-Гуверн

-Нож

-Сварщик

Видео:Ремонт!!! механизма складывания зеркал!Скачать

Ремонт!!! механизма складывания зеркал!

-Смазка

-На 1 зеркало 1 предохранитель 0,3А или 0,5А, не рекомендуется ставить предохранитель выше 0,5А, т.к мотор перегорит.

Примеры предохранителей

http://www.chipdip.ru/product/rxef030.aspx

http://www.chipdip.ru/product/rxef050.aspx

-Двигатель для зеркала.

http://www.chipdip.ru/product0/9000145739/

Замена предохранителя.

Самое простое — может выйти из строя блок складывания зеркал. Снимаем зеркальный элемент, аккуратно поддев плоской отверткой, и снимаем с него нагрев. Все снимается только для того, чтобы не прилагать больших усилий, чтобы ничего не сломать. Складываем зеркало к машине, под зеркалом будут видны защелки, нужно взять одно из ушей и зеркало снимется.

Далее откручиваем винты со звездочками, держим крышку с указателем поворота, защелки крышки зеркала видны изнутри, отсоединяем ее и отсоединяем колодку от повторителя поворотников.

Видео:Honda Civic 8 5D. Ремонт реле складывания зеркалаСкачать

Honda Civic 8 5D. Ремонт реле складывания зеркала

Ремонт складывающихся зеркал Honda Civic

Ремонт складывающихся зеркал Honda Civic

После этих операций вы увидите предохранитель в черном ящике, снимите его, отсоединив разъемы. В том случае, если ножки предохранителя не видны, то очень осторожно добираемся до них ножом или чем угодно, что может быть острым, удаляя заводской герметик. Дойдя до ножек, откусите их кусачками и припаяйте новый предохранитель.

Чтобы проверить работу механизма складывания зеркал и правильность работы, вставьте черный ящик и прикрепите к нему разъемы, проверьте работу зеркал. Если после пайки предохранителя зеркало все равно отказывается работать, то переходим к более сложному этапу работы.

Замена моторчика складывания зеркала.

Продолжаем снимать оставшийся пластик, т.е снимаем все, что снято, чтобы получить каркас зеркала.

С помощью плоской отвертки снимите стопорное кольцо на оси изгиба зеркала. Постарайтесь сделать все аккуратно, если не получается снять, осмотрите деталь и попробуйте другую сторону. Под предохранительным кольцом находится пружина. Возможно, имеет смысл прогреть деталь феном, если есть возможность, после снятия кольца отогните лепестки назад, иначе они сломаются без фанатизма, если кольцо сломается, воспользуйтесь металлическим зажимом.

Зеркало двигателя Honda Civic 5D

После снятия зеркала со стержня появятся саморезы, собственно их откручиваем и вынимаем мотор.

Зеркало двигателя Honda Civic 5D

Видео:Не складываются зеркала на civic 5d? Есть решение!Скачать

Не складываются зеркала на civic 5d? Есть решение!

Зеркало двигателя Honda Civic 5D

Зеркало двигателя Honda Civic 5D

Зеркало двигателя Honda Civic 5D

Зеркало двигателя Honda Civic 5D

Сняв моторчик складывания зеркал, нужно распаять на нем контакты.

Зеркало двигателя Honda Civic 5D

Необходимо штангенциркулем или линейкой измерить положение червячного винта на валу (оси) мотора !!! Старый и новый двигатель.

Зеркало двигателя Honda Civic 5D

С помощью плоскогубцев снимите червяк со стержня. Не навредите самому червю.

Видео:не складывается от кнопки зеркало у автоСкачать

не складывается от кнопки зеркало у авто

Зеркало двигателя Honda Civic 5D

Проблему, которая может возникнуть с длиной ложи, можно решить. Кусаем по длине недостающий шток от старого двигателя. С помощью небольшого плющевого молотка ось нового мотора зафиксировать червяк. Вставляем откушенный конец от сгоревшего мотора в червяк и надеваем на новый мотор. Расположение элементов должно соответствовать старому двигателю.

Зеркало двигателя Honda Civic 5D

Теперь после этих операций осталось припаять мотор к припаянным проводам, если поменять полярность, можно поменять местами контакты в разъеме.

Зеркало двигателя Honda Civic 5D

Зеркало двигателя Honda Civic 5D

Проверьте полярность, поскольку разные двигатели имеют разную полярность. Намазываем жиром и ставим на место.

Зеркало двигателя Honda Civic 5D

Зеркало двигателя Honda Civic 5D

Видео:Ремонт механизма складывания бокового зеркала HONDA Fit GDСкачать

Ремонт механизма складывания бокового зеркала HONDA Fit GD

Собираем все в обратном порядке. Когда вы просыпаетесь, чтобы надеть предохранительное кольцо, осторожно нажмите на него обеими руками с обеих сторон, так как пружина натянута, она должна сесть на 1 мм. После установки мотора и черного ящика проверьте работоспособность механизма складывания зеркал, если зеркало все равно не работает, ищите ошибки.

Работает ли механизм автоматического складывания на вашем Honda Civic 5D? Значит вы молодцы и все сделали правильно!

Предыдущая статья Сброс ошибки SRS для автомобилей Honda Следующая статья Драйвер Формулы 1 против водителя скорой помощи

🔥 Видео

Как разобрать боковое зеркало на ХОНДА ЦИВИКСкачать

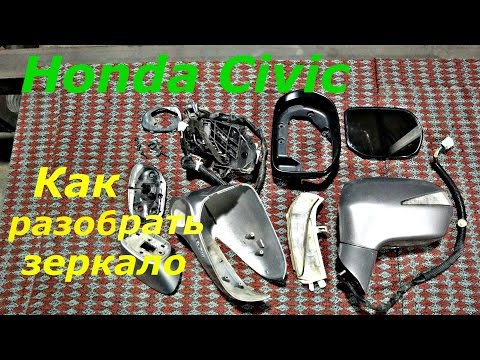

Как разобрать боковое зеркало на ХОНДА ЦИВИК

Авто складывание и раскладывание зеркал honda civic 4dСкачать

Авто складывание и раскладывание зеркал honda civic 4d

Разбор бокового зеркала Honda Civic 8 (седан)Скачать

Разбор бокового зеркала Honda Civic 8 (седан)

Ремкомплект механизма складывания зеркалСкачать

Ремкомплект механизма складывания зеркал

Ремонт привода складывания зеркал Honda Fit, Honda JAZZ, Honda CITYСкачать

Ремонт привода складывания зеркал Honda Fit, Honda JAZZ, Honda CITY

РЕШЕНИЕ ПРОБЛЕМЫ!!!!Honda Civik ремонт стеклоподъёмника, ремонт электро-зеркала, замена подсветкиСкачать

РЕШЕНИЕ ПРОБЛЕМЫ!!!!Honda Civik ремонт стеклоподъёмника, ремонт электро-зеркала, замена подсветки

Honda Stream ремонт привода складывания зеркалСкачать

Honda Stream ремонт привода складывания зеркал

Складывание зеркал Civic 4D (drive2)Скачать

Складывание зеркал Civic 4D (drive2)

Разборка бокового зеркала Киа (механизм складывания)Скачать

Разборка бокового зеркала Киа (механизм складывания)

Ремонт механизма боковых зеркал 100 рублей или 5000 ?Скачать

Ремонт механизма боковых зеркал 100 рублей или 5000 ?

Разборка правого зеркала бокового вида Honda vezel,замена шестерни,возможна помощь с ремонтом.Скачать

Разборка правого зеркала бокового вида Honda vezel,замена шестерни,возможна помощь с ремонтом.

Honda civic 5D реле складывания зеркал своими рукамиСкачать

Honda civic 5D реле складывания зеркал своими руками

Ремонт зеркала заднего видаСкачать

Ремонт зеркала заднего вида

Как устранить скрип бокового зеркала при складыванииСкачать

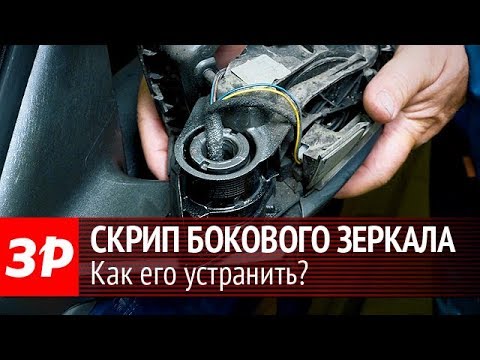

Как устранить скрип бокового зеркала при складывании
