Второе поколение Toyota Avensis имеет код T25 / T250 и производилось в 2003, 2004, 2005, 2006, 2007, 2008 и 2009 годах. В этой статье вы найдете информацию с расположением всех электронных блоков управления, подробное описание Предохранители и реле Toyota Avensis 2 с блок-схемами и фото-примерами их исполнения. Отдельно выделим предохранитель прикуривателя.
Конструкция агрегатов и их расположение могут отличаться от представленных и зависеть от года выпуска, уровня оснащения и региона поставки.

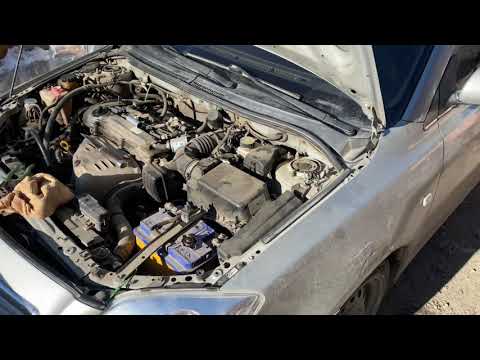

Видео:Предохранители Тойота Авенсис 2 Т250 и реле с описанием, схемами блоков и расположениемСкачать
Блоки в салоне
Расположение
Общее расположение электронных блоков управления в салоне
Место водителя слева
Место водителя справа
Общее обозначение
- Блок предохранителей
- Встроенное реле
- Реле топливного насоса (обрыв цепи)
- Реле заднего противотуманного света
- Реле обогрева заднего стекла
- Коробка реле
- Реле указателя поворота
- Усилитель транспондерного ключа
- Блок управления EPS
- Блок управления транспондерным ключом
- Антенный усилитель
- Блок распределения
- Реле стеклоочистителя
- Приемник центрального замка
- Блок управления регулировкой фар
- Блок управления двигателем и трансмиссией (A / T)
Блок управления двигателем (M / T) - Блок управления кондиционером
- Дополнительный разъем (навигация)
- Блок управления селектором передач
- Блок управления подушками безопасности
- Блок управления навигацией
- Дополнительный блок предохранителей
- RHD: Блок управления противоугонной системой
Блок предохранителей
Он расположен внизу панели приборов за защитной крышкой.
Фото — пример
Схема
Описание
| 1 | 10A IGN — подушка безопасности SRS, комбинация приборов, система стартера, система многоточечного впрыска / система последовательного многоточечного впрыска |
| 2 | 20A S / ROOF — Люк |
| 3 | 7,5A RR FOG — Фонарь противотуманный задний |
| 4 | 15A FR FOG — Противотуманная фара, индикатор противотуманных фар |
| 5 | 25А AM1 — Система пуска, предохранители: «CIG», «RAD NO.1» |
| 6 | ПАНЕЛЬ 7.5A — Освещение приборной панели, освещение приборной панели, блок управления АКП, освещение перчаточного ящика, освещение подлокотника, дворники, противотуманные фары, парковочный ассистент, мультиинформационный дисплей |
| 7 | 20A RR WIP — Задний дворник и омыватель |
| восемь | 7,5A GAUGE2 — Фонари заднего хода, регулировка угла наклона фар, указатели поворота, аварийные огни |
| девять | 15A CIG — прикуриватель |
| 10 | 10A HTR — Подогрев сидений, кондиционер |
| одиннадцать | — |
| 12 | 7,5A RAD NO.1 — Аудиосистема, мультиинформационный дисплей, электрические зеркала, панель приборов, розетка |
| 13 | SEAT PWR 30A — Сиденья с электроприводом |
| 14 | 10A REAR — Габаритный свет, освещение номерного знака, освещение багажного отделения, система автоматического освещения, противотуманные фары, задние противотуманные фары, панель приборов |
| 15 | 7.5A OBD2 — Диагностический разъем |
| 16 | 15A P / POINT — розетка |
| 17 | ДВЕРЬ 25А — Централизованный замок |
| 18 | 25A WIP — Стеклоочистители и омыватели передних фар, дворники |
| 19 | 7.5A ECU-IG — Вентилятор охлаждения, система зарядки, гидроусилитель руля, ABS, VSC |
| ветры | 20A S-HTR — Сиденья с подогревом |
| 21 год | 10A GAUGE1 — Выключатель света, мультиинформационный дисплей, встроенное реле, комбинация приборов, блокировка селектора передач, блок управления автоматической коробкой передач, зеркало заднего вида, дворник, стояночный тормоз |
| 22 | 15A STOP — стоп-сигналы, блокировка селектора передач, дополнительный стоп-сигнал, система многоточечного впрыска / система последовательного многоточечного впрыска |
| Реле | |
| R1 | Бронировать |
| R2 | HTR — Нагреватель |
| R3 | SEAT HTR — Сиденья с подогревом |
| R4 | IG1 — Зажигание |
| R5 | ХВОСТ — габаритный огонь |
За работу прикуривателя отвечает предохранитель №9 на 15А.
Дополнительный блок предохранителей
Расположен над педалями, параллельно полу.
Схема
Деловое свидание, встреча
| 1 | Кнопка запуска ACC 25A, иммобилайзер, блокировка рулевого управления (LHD) |
| 2 | 20A P-RR P / W — Стеклоподъемник |
| 3 | 20A P-FR P / W — Стеклоподъемник |
| 4 | 20A D-RR P / W — Стеклоподъемник |
| 5 | 20A D-FR P / W — Стеклоподъемник |
| 6 | 7,5A ECU-B 1 — Коробка передач |
| 7 | 10A FUEL OPN — Лючок топливного бака |
| восемь | 20A FR DIC — Зона обогрева щеток стеклоочистителей, предохранитель: «MIR HTR» |
| девять | 10A A / C Кондиционер (механический климат-контроль), дополнительный отопитель |
| 10 | 7,5A DEF I / UP — Кондиционер |
| одиннадцать | 7.5A ST — мультиинформационный дисплей, система многопортового впрыска / система последовательного многопортового впрыска, система запуска |
| 12 | 10A MIR HTR — Зеркала с подогревом |
| 13 | 15A RAD NO.2 — Аудиосистема, мультиинформационный дисплей |
| 14 | КУПОЛЬ 7.5A — Освещение салона, личное освещение, освещение дверей, освещение багажника, индивидуальное освещение зеркал, освещение пространства для ног |
| 15 | 7,5A ECU-B 2 — Кондиционер, беспроводная система управления |
| 16 | SEAT PWR 30A — Сиденья с электроприводом |
Блок реле
Схема
Двигайтесь налево
Двигайтесь направо
Расшифровка
- R1 — Зона обогрева щеток стеклоочистителей (FR DEICER)
- R2 — розетка (P / POINT)
- R3 — Передняя противотуманная фара (FR FOG)
- R4 — Запуск (ST)
Дополнительные элементы
Схема
Деловое свидание, встреча
- Усилитель микрофона телефона
- Блок управления люком
- Реле заднего стеклоочистителя
Видео:Предохранители и реле для Toyota Avensis (T25 / T250; 2003-2009)Скачать
Блоки под капотом
Расположение
Общее расположение электронных блоков управления под капотом
Вариант A
(1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE)
Вариант Б
(1CD-FTV)
Описание
- Блок управления форсункой
- Дополнительный блок предохранителей
- Блок предохранителей и реле
- Блок управления левой фарой
- Коробка реле
- Реле стеклоочистителя
- Блок управления правой фары
- Блок управления тормозами (VSC)
- Блок управления тормозами (без VSC)
- Реле свечей накаливания
- Дополнительный обогреватель
Блок предохранителей и реле
Расположен в левой части моторного отсека.
Схема
Вариант А
Вариант Б
Обозначение
| 1 | — |
| 2 | 25А VSC — 1CD-FTV: ABS, VSC |
| 25А АБС — 1CD — FTV: АБС | |
| 3 | — |
| 4 | — |
| 5 | — |
| 6 | 7,5A ALT-S — Система зарядки |
| 7 | 30A DCC — Предохранители: «ECU-B N.2», «DOME», «RAD N.2» |
| восемь | 30А АМ2 — Система пуска, предохранители: «ST», «IGN» |
| девять | 10A ОПАСНО — указатели поворота, аварийные огни |
| 10 | 25A F-HTR — 1CD-FTV: Подогрев топлива |
| одиннадцать | АКУСТИЧЕСКИЙ РОГ 15А — Звуковой сигнал |
| 12 | 20A EFI — Многоточечная система впрыска / Система последовательного многоточечного впрыска, предохранители: «EFI NO.1», «EFI NO.2» |
| 13 | 25A PWR HTR — 1CD — FTV: Дополнительный обогреватель |
| 14 | 30A RR DEF — Обогрев заднего стекла |
| 15 | 40A MAIN — Стеклоочиститель, фары, предохранители: «H-LP HI LH», «H-LP HI RH», «H-LP LH», «H-LP RH» |
| 16 | 50A AM1 NO.1 — 1CD-FTV: предохранители: «ACC», «CIG», «RAD NO.1», «ECU-B NO.1», «FL P / W», «FR P / W», «RL P / N», «RR P / N» |
| 17 | 30A H / CLN — Очиститель фар |
| 18 | 40A HTR — Кондиционер плита |
| 19 | 30A CDS — Вентилятор охлаждения |
| ветры | 40A RDI — 1CD-FTV, 1ZZ-FE, 3ZZ-FE: вентилятор охлаждения |
| 30A RDI — 1AZ-FE, 1AZ-FSE: вентилятор охлаждения | |
| 21 год | 50A VSC — 1CD — FTV: ABS, VSC |
| 40А АБС — 1CD — FTV: АБС | |
| 22 | 15A IG2 — 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: система запуска, система многоточечного впрыска / система последовательного многоточечного впрыска |
| 23 | АКСЕЛЕРАТОР 10А — 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: Электронная система управления дроссельной заслонкой |
| 10A ETCS — 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: Электронная система управления дроссельной заслонкой | |
| 24 | 20A A / F — 1AZ-FSE, 1AZ-FE: Датчик топливовоздушного отношения |
| 25 | 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: — |
| 26 год | 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: — |
| 27 | 50A EMPS — 1ZZ-FE, 3ZZ-FE: Усилитель руля |
| Реле | |
| R1 | EFI MAIN — 1CD — FTV: вентилятор охлаждения |
| R2 | EDU — 1CD — FTV: вентилятор охлаждения |
| R3 | FAN NO.3 — 1CD — FTV: вентилятор охлаждения |
| R4 | FAN N.1 — Вентилятор охлаждения |
| R5 | FAN N.2 — 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: вентилятор охлаждения |
| R6 | 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: — |
| R7 | ВЕНТИЛЯТОР №3 — 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: вентилятор охлаждения |
| R8 | 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: — |
| R9 | EMPS — 1ZZ-FE, 3ZZ-FE: Усилитель руля |
Дополнительный блок предохранителей
Схема
Вариант А
Деловое свидание, встреча
| 1 | — |
| 2 | 50A HTR2 — Дополнительный обогреватель |
| 3 | 50A HTR1 — Дополнительный обогреватель |
| 4 | 80A GLOW — Свечи накаливания |
| 5 | 140A ALT — реле: «IG1», «TAIL», «SEAT HTR», предохранители: «H-LP CLN», «AM1 NO.1», «RDI», «CDS», «VSC» (50A), » VSC »(25A),« ABS »(40A),« ABS »(25A),« H / CLN »,« RR DEF »,« GLOW »,« HTR NO1 »,« HTR NO2 »,« RFGHTR »,» AM1 NO.2 »,« RR FOG »,« S / ROOF »,« STOP »,« P / POINT »,« FR FOG »,« OBD2 »,« DOOR» |
| Реле | |
| R1 | |
| R2 | HTR2 — Дополнительный отопитель |
| R3 | HTR1 — Дополнительный отопитель |
Вариант Б
Расшифровка
| 1 | 10A EFI NO.1 — Система многоточечного впрыска топлива / Система последовательного многоточечного впрыска топлива |
| 2 | 7.5A EFI NO.2 — Система контроля выбросов |
| 3 | 25А VSC — АБС, VSC |
| 25А АБС — АБС | |
| 4 | 100А ALT — 1ZZ-FE, 3ZZ-FE: Предохранители: «AM1 NO.1», «H-LP CLN», «ABS» (25A), «VSC» (25A), «ABS» (40A), «VSC». «» (50 А), «CDS», «RDI», «HTR», «RR DEF», «RR FOG», «FR FOG», «AM1», «PORTA», «STOP», «OBD2», «S / ROOF», «PWR SEAT», «P / POINT», «TAIL», «PANEL», «RR WIP», «ECU-IG», «WIP», «GAUGE2», «GAUGE1», «HTR». «,» S-HTR» |
| 120А ALT — 1AZ-FSE, 1AZ-FE: Предохранители: «AM1 NO.1», «H-LP CLN», «ABS» (25A), «VSC» (25A), «ABS» (40A), «VSC». «» (50 А), «CDS», «RDI», «HTR», «RR DEF», «RR FOG», «FR FOG», «AM1», «PORTA», «STOP», «OBD2», «S / ROOF», «PWR SEAT», «P / POINT», «TAIL», «PANEL», «RR WIP», «ECU-IG», «WIP», «GAUGE2», «GAUGE1», «HTR». «,» S-HTR» | |
| 5 | 50А VSC — ABS, VSC |
| 40А АБС — АБС | |
| 6 | 50A AM1 NO.1 — Предохранители: «PWR SEAT», «FR DIC», «FUEL OPN», «ECU-B 1», P-RR P / W «,» P-FR P / W «,» D- RR P / W «,» D-FR P / W» |
| 7 | 30A H-LP CLN — Очиститель фар |
| Реле | |
| R1 | INJ — инжектор |
| R2 | EFI — Блок управления двигателем |
| R3 | IG2 — Зажигание |
| R4 | A / F — датчик воздушно-топливного отношения |
Блок реле
Фото — пример
Схема
Описание
| 1 | 10A H-LP HI LH — Левая фара (дальний свет) |
| 2 | 10A H-LP HI RH — Правая фара (дальний свет), панель приборов |
| 3 | 15A H-LP LH — Левая фара (ближний свет) |
| 4 | 15A H-LP RH — Фара правая (ближний свет) |
| Реле | |
| R1 | РОГ — Звуковой сигнал |
| R2 | F-HTR — Подогрев топлива |
| R3 | H-LP — Фары |
| R4 | DIM — Диммер |
| R5 | ВЕНТИЛЯТОР №2 — Вентилятор охлаждения |
