Toyota Ipsum первого поколения выпускалась в 1996, 1997, 1998, 1999, 2000 и 2001 годах с маркировкой кузова CXM10G, SXM10G, SXM15G. За это время модель обновилась. В Европе этот автомобиль известен как Toyota Picnic. В этом материале вы найдете информацию с описанием расположения электронных блоков управления, подробное описание предохранителей и реле Toyota Ipsum с блок-схемами и их расположением. Отдельно покажем предохранитель прикуривателя.
Назначение элементов сверьтесь со своими схемами на крышке блока.
Блоки в салоне
Расположение блоков
Toyota Ipsum
Схема
Описание
- 7 реле топливного насоса
- 8 блок управления двигателем
- 9 блоков управления камерой заднего вида
- 10 центральный монтажный блок
- 11 радиоусилителей
- 12 ТВ-ресивер (с 08.97)
- 13 релейный блок n. 1,
- 14 реле заднего обогревателя
- 15 блок предохранителей в салоне
- блок 16 реле на переборке моторного отсека
- 17 вспомогательных силовых реле
- 18 реле управления центральным замком
- 19 датчик центральной подушки безопасности
- 20 датчик замедления (ABS)
- 21 усилитель кондиционера
- 22 Блок управления ABS
- 23 блок предохранителей
- 24 блока управления парковочной системой
- 25 соединительный кронштейн.
Toyota Picnic
Схема
Деловое свидание, встреча
- 6 реле управления дверным замком
- 7 блок управления иммобилайзером
- 8 центральный монтажный блок
- 9 блок управления двигателем (модели с МКПП), блок управления двигателем и АКПП (модели с АКПП)
- 10 реле дневных ходовых огней
- 11 реле топливного насоса
- 12 Блок управления АБС
- 13 усилитель кондиционера
- 14-релейный разъем для подключения дополнительного оборудования
- 15 монтажный блок для подключения дополнительного оборудования
- 16 усилитель иммобилайзера
- 17 Датчик SRS
- 18 блок предохранителей в салоне
- 19 встроенных реле
- 20 реле заднего обогревателя
- блок реле 21 в переборке подкапотного пространства.
Блок предохранителей

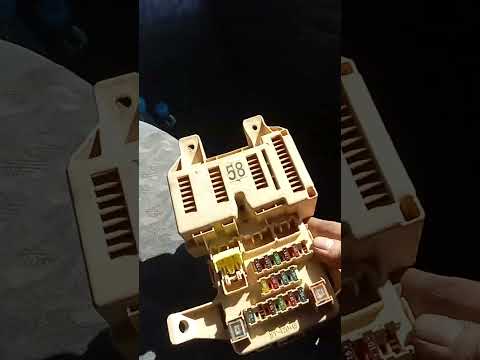

Блок предохранителей расположен в нижней части приборной панели за защитной крышкой.
Пример схемы с крышки блока
Схема
Обозначение
| 1 | 7.5A TURN — указатели поворота |
| 2 | 7,5A IDLE UP — Электронный блок управления двигателем |
| 3 | ДВЕРЬ 30А — Дверные замки |
| 4 | ЗАПУСК 7.5A — Электронный блок управления двигателем |
| 5 | CODA 10A — Размеры внешнего освещения |
| 6 | WIPER 20A — Стеклоочистители и омыватель |
| 7 | 10A ECU-IG — ABS, система парковки, электронный блок управления системой полного привода |
| восемь | МЕТРО 15А АС — Кондиционирование и отопление |
| девять | 15A STOP — стоп-сигналы, дополнительный стоп-сигнал |
| 10 | 15 А, РАДИО — часы, радио, проигрыватель компакт-дисков, предохранитель прикуривателя, система управления зеркалами |
| одиннадцать | 7,5A IG — Электронный блок управления двигателем |
| 12 | 30A RR DEF — Обогрев заднего стекла |
| 13 | HEATER RR 10A — Задний обогреватель |
| 14 | 15A FR FOG — Передние противотуманные фары |
| 40A AM1 — Контактор силовой группы замков зажигания | |
| ИСТОЧНИК ПИТАНИЯ 30А — Электрические стеклоподъемники |
Предохранитель №10, 15А, отвечает за прикуриватель.
Блоки под капотом
Расположение блоков
Toyota Ipsum
Схема
Расшифровка
- правый передний датчик SRS
- релейный блок нет. 5 (ZS-TE)
- репы штамм №5 (3S-FE)
- реле свечей накаливания
- блок предохранителей и реле в моторном отсеке, блок предохранителей, блок реле №2
- передний левый датчик SRS
Toyota Picnic
Схема
Деловое свидание, встреча
- реле омывателя фар
- релейный блок нет. 7
- блок предохранителей
- монтажный блок для предохранителей и реле в моторном отсеке,
- коробка реле в моторном отсеке.
Блок предохранителей и реле
Расположен в левой части моторного отсека.
Схема
Описание
| AM 2 — Замок зажигания | 30 А |
| AM 2, FUEL HTR — Замок зажигания, подогреватель топлива | 30 А |
| РАД №1 — Магнитола | 15 А |
| PWR 2 — Стеклоподъемник водителя | 30 А |
| ALT-S — Генератор | 5 А |
| КУПОЛ — Внутреннее освещение, местное освещение, освещение багажного отделения, часы | 10 А |
| HEAD (LH) — Фара (левая) | 15 А |
| ГОЛОВА (правая) — фара (правая) | 15 А |
| EFI — Система впрыска топлива | 15 А |
| РОГ — Звуковой сигнал | 10 А |
| HORN, HAZ — Звуковой сигнал, сигнализация | 15 А |
| ACC SOCKET, PWR OUTPUT — Гнездо (ствол) | 15 А |
| EFI — Реле системы впрыска | |
| ST — Реле стартера | |
| HORN — сигнальное реле | |
| ГОЛОВА — Реле фар | |
| ENG MAIN — Реле главного двигателя | |
| FAN — Реле вентилятора радиатора | |
| HTR — реле обогревателя | |
| ALT — Генератор | 120А |
| HTR — Нагреватель | 50А |
| АБС — АБС | 60А |
Блок реле
Фотографический пример исполнения
Расшифровка
- ABS — реле ABS
- ABS MTR — реле мотора ABS
- HEAD LO — предохранитель фары
Блок реле 2
Отдельно на внешней стороне блоков можно закрепить некоторые дополнительные элементы, например на переборке моторного отсека на фото (Пикник №21), (Ипсум №16): реле фар и реле поворотников.
Каталожный номер релейных элементов
