Тойота Приус 30 — предохранители и реле

Тойота Приус 30 — предохранители и реле Тойота

Toyota Prius третьего поколения — это гибридный автомобиль, выпускавшийся в 2009, 2010, 2011, 2012, 2013, 2014, 2015 годах под обозначением ZVW30. В этом материале мы подробнее рассмотрим расположение электронных блоков управления, описание предохранителей и реле Toyota Prius 30 с фотографиями и блок-схемами. Обратите внимание на предохранитель прикуривателя.

toyota prius 30

Toyota Prius 30 имеет три блока предохранителей. Первый находится под панелью в салоне автомобиля, второй — в моторном отсеке, третий — в багажнике. Назначение элементов сверьтесь со своими схемами на крышке блока.

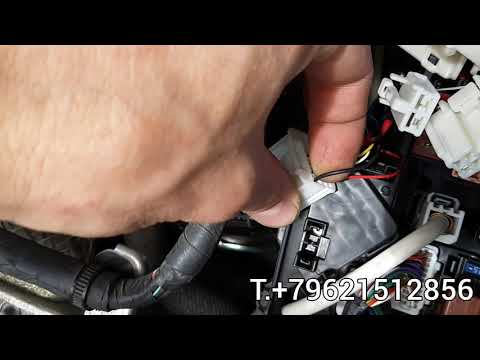

Видео:Toyota Prius 30. Блок предохранителей в салоне.Скачать

Toyota  Prius 30. Блок предохранителей в салоне.

Блоки в салоне

Расположение

Общее расположение электронных блоков управления в салоне

Двигайтесь налево

LHD (левый руль)

Двигайтесь направо

Место водителя справа

Описание

  1. Реле стеклоочистителя
  2. Блок управления электрооборудованием кузова
  3. Блок предохранителей
  4. Реле стоп-сигнала
  5. Блок управления гидроусилителем руля
  6. Реле заднего противотуманного света
  7. LHD: панель реле
  8. Реле указателей поворота (сигнализация)
  9. Блок распределения
  10. Блок распределения
  11. Блок управления ремнем безопасности
  12. Блок управления системой помощи водителю
  13. Блок управления регулировкой фар
  14. Блок управления системой помощи при парковке
  15. Блок управления трансмиссией
  16. Блок управления мощностью
  17. Реле солнечной вентиляции
  18. Аудиоусилитель (до декабря 2011 г)
  19. Аудиоусилитель (с декабря 2011 г)
  20. ЭБУ вентилятора вентилятора кондиционера на солнечной батарее
  21. Блок управления подушками безопасности
  22. Разъем распределения
  23. Усилитель кондиционера
  24. Дополнительный блок предохранителей
  25. RHD: реле двойного дверного замка

Блок предохранителей

Он находится под самой панелью приборов с левой стороны. Для доступа снимите защитную крышку.

Двигайтесь налево

Доступ к блоку кабины Prius 30

Двигайтесь направо

ехать направо

Правый руль - заблокировать доступ

Фотографический пример исполнения

фото

Пример схемы с крышки блока

Фото пример схемы из крышки блока

Схема

Блок-схема кабины Prius 30

Обозначение

1CIG 15 A — Розетка (прикуриватель)
2ECU-ACC 10 A — Система мультиплексной передачи данных, наружные зеркала заднего вида, система помощи водителю, аудиосистема, навигационная система
3PWR OUTPUT 15 A — Розетка
4
5SEAT HTR FR 10 A — Обогрев сиденья
6
7SEAT HTR FL 10 A — Обогрев сиденья
восемьДВЕРЬ №1 25 А — Система закрывания двери
девять
10PSB 30 A — Ремень безопасности с предаварийной системой
одиннадцатьPWR SEAT FR 30 A — Сиденье с электроприводом, поясничная опора
12DBL LOCK 25 A — RHD: Двойная система блокировки
13FR FOG 15 A — до декабря 2011 г .: противотуманные фары
FR FOG 7,5 A — С декабря 2011: Противотуманные фары
14PWR SEAT FL 30 A — Сиденье с электроприводом, поясничная опора
15OBD 7.5 А — Диагностический разъем
16
17RR FOG 7,5 А — Фонарь задний противотуманный
18 —
19STOP 10 A — стоп-сигналы, стоп-сигнал дальнего света, тормозная система, электрические стеклоподъемники, система помощи водителю, сигнал аварийной остановки
ветры
21 годP FR DOOR 25 A — Стеклоподъемник
22D FR DOOR 25 А — Стеклоподъемник
23
24PORTA RR 25 A — Стеклоподъемник
25DOOR RL 25 А — Стеклоподъемник
26 годS / ROOF 30 — Люк
27ECU-IG NO.1 10 A — Электровентиляторы охлаждения, мультиплексная система передачи данных
28 годECU-IG N.2 10 A — Система поддержки водителя, ремень безопасности с системой предотвращения столкновений, внутреннее зеркало заднего вида, датчик рыскания и перегрузки, тормозная система, электроусилитель руля, навигационная система, люк с электроприводом, безопасность преднатяжителей ремней безопасности, аудиосистема, аварийные огни, указатели поворота, дворники, омыватели фар
29
тридцатьGAUGE 10 A — система регулировки положения фар, индикатор напоминания о непристегнутом ремне безопасности переднего пассажира, датчики и индикаторы
31 годA / C 10 A — система кондиционирования воздуха, система солнечной вентиляции, система кондиционирования воздуха с дистанционным управлением
32ШАЙБА 15 А — Омыватель стекла
33RR WIP 20 A — Стеклоочиститель и омыватель заднего стекла
34WIP 30 A — Стеклоочиститель
35 год
36MET 7.5 A — Приборы и индикаторы
37IGN 10 A — тормоза, система помощи водителю, система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, система подушек безопасности SRS, датчик присутствия пассажира, электрические стеклоподъемники, система интеллектуального входа и запуска
38ПАНЕЛЬ 10 A — Кондиционер, аварийная сигнализация, подогрев сидений, трансмиссия, позиционный переключатель P, навигационная система, солнечная система вентиляции, система дистанционного климат-контроля, умная парковка, омыватель фар, индикатор напоминания ремня безопасности переднего пассажира, система регулировки фар, освещение перчаточного ящика , часы, аудиосистема
39TAIL 10 A — Регулировка угла наклона фар, габаритные огни, задние фонари, подсветка номерного знака, задние противотуманные фары, противотуманные фары

За работу прикуривателя отвечает предохранитель №1 на 15А.

Дополнительный блок предохранителей

Дополнительный блок предохранителей

  1. 10А WIP №4 — Круиз-контроль, РЛС динамической регулировки скорости, блок управления двигателем

Дополнительные элементы

Схема

Дополнительные элементы

Деловое свидание, встреча

  1. Блок управления люком
  2. Приемник центрального замка
  3. Блок предохранителей блока питания
  4. Блок распределения
  5. Датчик напряжения аккумуляторной батареи
  6. Блок управления системой контроля давления в шинах

Блок силовых предохранителей

Находится на плюсовой клемме аккумуляторной батареи.

Главный предохранитель 3

  1. 140А Main — Предохранители: «DC / DC», «DRL», «AMP», «AMP NO.1», «AMP NO.2», «H-LP HI MAIN», «EPS», «ABS MTR 1» , «ABS MTR 2», «DC / DC-S», «P / I 2», «ECU-B2», «AM2», «ECU-B3», «TURN & HAZ», «P CON MAIN», КОРОТКИЙ ШТИФТ, ГЛАВНЫЙ АБС № 1, P-CON MTR, MAYDAY, ETCS, IGCT, P / I 1

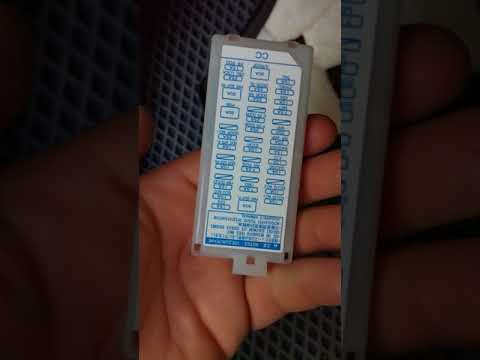

Видео:Toyota Prius 30 - Блоки предохранителей и реле в салоне и в подкапотном пространствеСкачать

Toyota Prius 30 - Блоки предохранителей и реле в салоне и в подкапотном пространстве

Блоки под капотом

Расположение

Общее расположение электронных блоков управления под капотом

Блоки под капот prius 30

Расшифровка

  1. Блок предохранителей и реле
  2. Блок управления двигателем
  3. Инвертор с преобразователем
  4. Реле стеклоочистителя
  5. RHD: Блок управления тормозом
  6. LHD: блок управления тормозом

Блок предохранителей и реле

Расположен в левой части моторного отсека.

Замок в салоне

Схема

Блок-схема под капотом prius 20

Дивизион А

A1

Тойота Приус 30 — предохранители и реле

Расшифровка

Переключатели

1ABS MAIN NO.2 7,5 A — антиблокировочная тормозная система
2ITA W / P 30 A — Система охлаждения
3S-HORN 10 A — Сигнализация
4 —
5ABS MAIN NO.1 20 A — Антиблокировочная тормозная система
6ETCS 10 A — Система многоточечного впрыска / Система последовательного многоточечного впрыска
7TURN & HAZ 10 A — Указатели поворота
восемьECU-B3 10 A — Система кондиционирования воздуха
девятьМАЙДЕНЬ 10 А — Телематическая система
10ECU-B2 7,5 A — Интеллектуальная система входа и запуска
одиннадцатьAM2 7,5 A — Система управления питанием
12P CON MAIN 7,5 A — Переключатель передач, блок управления коробкой передач
13DC / DC-S 5 A — DC / DC преобразователь и преобразователь
14IGCT 30 A — Предохранители: «PCU», «IGCT N.2», «IGCT N.3»
15AMP 30 A — до декабря 2011 г .: аудиосистема
AMP № 1 30 A — С декабря 2011: Аудиосистема
16SHORT PIN — Предохранители: «ECU-B», «RAD N.1», «DOME»
17AMP NO.2 30 A — Аудиосистема, навигационная система
18ДХО 7.5 А — Дневные ходовые огни
19H-LP HI MAIN 20 A — Дальний свет, дневные ходовые огни
ветрыIGCT N.3 10 A Система охлаждения
21 годEFI NO.2 10 A — Система многоточечного впрыска топлива / Система последовательного многоточечного впрыска топлива
22H-LP RH HI 10 A — Фара правая (дальний свет)
23H-LP LH HI 10 A — Левая фара (дальний свет)
24ECU-B 7,5 A — Интеллектуальная система входа и запуска, система мультиплексной передачи данных, сигнализация, личное освещение, приборы и датчики
25DOME 10 A — Освещение порогов, личное освещение, внутреннее освещение, освещение пространства для ног, индивидуальное освещение зеркал, внутреннее зеркало заднего вида, электроусилитель руля
26 годRAD NO.1 15 A — Аудиосистема, навигационная система
27MIR HTR 10 A — Наружные зеркала с подогревом
28 годIGCT № 2 10 A — Гибридная система, система управления парковкой, электрические стеклоподъемники, топливная система, DC / DC преобразователь и преобразователь, многоточечная система впрыска топлива / система последовательного многоточечного впрыска топлива
29PCU 10 A — DC / DC преобразователь и преобразователь
тридцатьIG2 20 A — Система многоточечного впрыска / Система последовательного многоточечного впрыска, предохранители: «MET», «IGN», топливная система
31 годBATT FAN 10 A — Вентилятор охлаждения аккумулятора
32EFI MAIN 20 A — Система многоточечного впрыска / Система последовательного многоточечного впрыска, система охлаждения, предохранитель: «EFI NO.2»
33 —
34H-LP CLN 30 A — Омыватели фар
35 год —
36CDS 30 A — Электрические вентиляторы охлаждения
37RDI 30 A — Электрические вентиляторы охлаждения
38HTR 50 A — Система кондиционирования воздуха
39P-CON MTR 30 A — Переключатель передач, блок управления коробкой передач
40EPS 60 Электроусилитель руля
41 годP / I 1 60 A — Предохранители: «IG2», «EFI MAIN», «BATT FAN»
42ABS MTR 2 30 A — Антиблокировочная тормозная система
43 годABS MTR 2 30 A — Антиблокировочная тормозная система
44 годP / I 2 40 A — Парковочный контроль, звуковой сигнал, правая фара (ближний свет), левая фара (ближний свет), фонари заднего хода
45H-LP LH LO 15 A С декабря 2011: левая фара (ближний свет)
46H-LP RH LO 15 A — С декабря 2011: Правая фара (ближний свет)

Реле

R1Система охлаждения (ENG W / P)
R2Вентилятор охлаждения (ВЕНТИЛЯТОР №3)
R3Селектор передач (P-CON MTR)
R4Вентилятор охлаждения (FAN N.1)
R5Противоугонная система (S-HORN)
R6Дневные ходовые огни / с регулируемой яркостью (DIM / DRL)
R7Блок управления мощностью (IGCT)
R8Вентилятор охлаждения (ВЕНТИЛЯТОР №2)
R9До декабря 2011 г: —
С декабря 2011: дневные ходовые огни (ДХО)
R10С декабря 2011 г: —



Главный предохранитель

  1. 125A DC / DC — Встроенное реле, реле «TAIL», реле «P / POINT», реле «ACC», реле «IG1 NO.1», реле «IG1 NO.2», реле «IG1 NO.3», предохранители : «HTR», «RDI», «CDS», «S-HORN», «ENG W / P», «ABS MAIN NO.2», «H-LP CLN», «FR FOG», «PWR SEAT FL «,» OBD «,» STOP «,» RR FOG «,» DBL LOCK «,» PWR SEAT FR «,» DOOR NO.1 «,» PSB «,» D FR DOOR «,» P FR DOOR «,» PORTA RL »,« PORTA RR »,« S / ROOF»
