Ничто так не обесценивает вашу машину, как новая соседская машина. Замена колец и всего остального самостоятельно в гараже вполне возможна и возможна. Я это сделал! 1ZZ-FE ожил и шепчет! При этом не было ни одной проблемной зоны, ни одного сломанного, зализанного, погнутого болта.

Главное условие: хороший инструмент (использовал KABO, Force пошел по мелочам), хорошее место для ремонта, подготовка и достаточно времени. Главный враг — спешка, утомление и пренебрежение. Последний раз менял кольца давным-давно на последней Corolla 4E-FE, (тема: «Замена колец 4E-FE, кто это делал?» В разделе E9-E10)

Процесс описывать вообще не буду, в интернете их достаточно, лучшим источником знаний о замене считаю ветку форума: http://www.vistaclub.ru/forum/viewtopic.php?t= 993166 (читайте подробно, но оно того стоит).

Мне нужно было починить несколько «книжек»: оригинальное руководство Toyota на английском языке (очень четкое, сухое последовательное руководство, все моменты затяжки объяснены, все понятно и на полках), русская книга от известного издательства и «Мануал» Хот_таба «написан с учетом опыта человеческого языка.

Остановлюсь только на фотографиях сделанных во время ремонта и тонкостях ремонта:

Бензин беру так:

4b58052a1a86

Снимаю газовую трубу, на нее надеваю трубу, ставлю баллон, ключ зажигания и газ из баллона поступает в баллон.

Так как в положении стартера срабатывает топливный насос, сначала отсоединяем разъем от стартера, заставлять стартер не к чему:

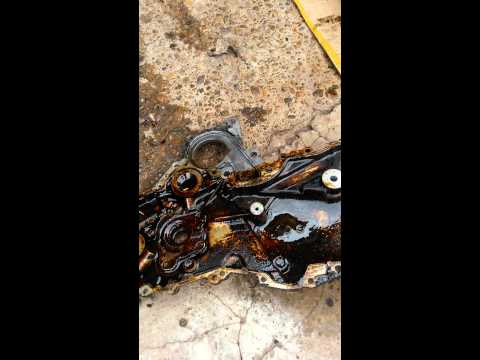

Видео:Toyota Allion 1,8 1-ZZ замена поршней: ремонт у ВадимаСкачать

Toyota Allion 1,8 1-ZZ замена поршней: ремонт у Вадима

3da47789256e

Крышка клапана снята. Беглый осмотр показал хорошее состояние. Мазута нет, на теле сальников тонкий темный налет масла.

92b6e655f4c1

А вот и вид на дистрибьюторскую цепочку:

9939ec4fd8d4

А вот и распредвалы:

4c4aa96d0606

Болты временно укрылись в чашках. Удобный, практичный и подписанный.

Если пойдем дальше, чашки можно будет расположить в последовательности разборки, собрать будет проще. Мне потребовалось 17 чашек.

08703cc8bda0

Читая отчеты в инете прочитал о проблеме с откручиванием шкива коленвала за один. Откручивайте по одной минуте.

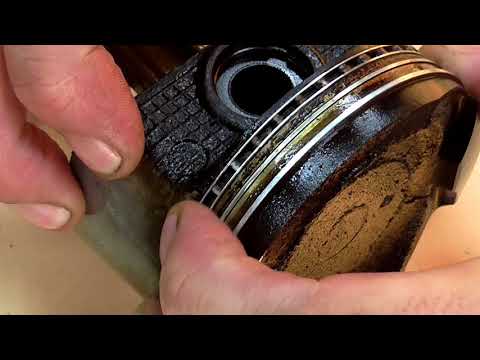

Видео:Очередной ремонт двигателя 1ZZ-FE (Омск)Скачать

Очередной ремонт двигателя 1ZZ-FE (Омск)

необходимо вставить отвертку в паз маховика, слегка наклонить против движения отвинчивания гайки и подпереть снизу.

Пробка баклак прекрасно сочетается:

d57bdd6990e3

А вот и процесс откручивания гайки шкива.

Хорошее плечо и откручивается плавно:

7fe8fd799ad5

Сняв шестерни, цепь ГРМ, я нашел их в отличном состоянии. Цепь не натянута, шестерни не острые.

Пробег двигателя 165 тыс:

90335847cfe8

Так как мотор разобран, можно поменять и щеточный блок генератора:

de12666616ec

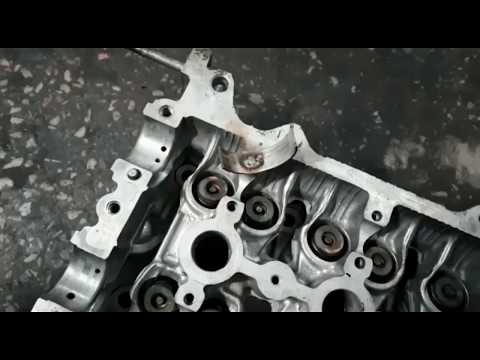

Видео:1ZZ-FE Сборка (Часть 1)Скачать

1ZZ-FE Сборка (Часть 1)

На шайбах регулировки клапана есть номера на внутренней стороне. Это размер в сотых долях миллиметра.

Шайба 5,38 мм:

864cb9fbb5f8

Когда добрался до поршней, то обнаружил много нагара (не удивился) и очень хорошее состояние стенок цилиндров (приятно удивил). Это нормально.

a63a3a71c6f9

Для сушки клапанов я использовал дюжину 16-клапанных осушителей. Во-первых, эту процедуру провести несложно, главное делать все на ровной и чистой поверхности, желательно в паре метров от места работы.

Гренки полетят. У меня было заранее заготовлено несколько гренок, но они мне не пригодились.

61658c6afbc7

Вытащив поршни, состояние скребковых колец меня не удивило. Они есть на всех поршнях.

Двигатель был выпущен осенью 2003 года, соответственно были установлены поршни старого, немодифицированного типа.

69ac34db1154

Видео:1ZZ-FE Мотористы приговорили мотор к замене из за...Скачать

1ZZ-FE Мотористы приговорили мотор к замене из за...

Впускные клапаны в хорошем состоянии. Нагар легко удаляется, седла однородные, без раковин.

a5713ffa89c7

Окончание — полная противоположность. Масло в камере сгорания сделало свое гнусное дело. Углеродный налет нереально толстый, имеет маслянистую массу, покрытую керамикой, которую было нелегко и нелегко очистить.

После снятия клапана пришлось протереть его. Мы быстро привыкли, так как не было снарядов.

b0b90a719480

приятно было вытаскивать и вставлять поршневые пальцы с помощью удлинителя из набора Force.

Пальцы имеют внутренний выступ по центру, в который хорошо упирается разгибание:

665637b1fd6a

Процесс сборки поршней производился с помощью жести и зажима:

b1bdf9bb7ccd

Критический момент затяжки болтов головки. Требуется динамометрический ключ и хорошее усилие рычага. На фото только процесс поворота болта на 90 градусов.

Видео:Кап. ремонт двигателя 1ZZ-FE ( первая часть )Скачать

Кап. ремонт двигателя 1ZZ-FE ( первая часть )

fbbc91a4bcef

Сейчас прохожу обкатку, езжу без проблем, с минимальным крутящим моментом. Обороты выше двух тысяч и не выше 80 по прямой не увеличиваю, двигатель радует тихим и равномерным рабочим шорохом.
