Заводские свечи зажигания Тойота Королла 150 рассчитаны на работу на 80-100 тыс. Км при условии использования качественного бензина. В процессе эксплуатации под действием разрядов электроды выгорают, увеличение зазора приводит к пропускам зажигания. От своевременности замены деталей и правильного подбора запчастей зависит легкость запуска двигателя зимой, расход топлива и ресурс каталитического нейтрализатора.
Свечи зажигания — важнейший элемент системы зажигания двигателя.
- Важность свечей зажигания в работе авто
- Основные виды
- Срок службы и периодичность замены на Тойоте Королле 150
- Симптомы и признаки неисправности
- На что обратить внимание при выборе запчастей
- Оригинальные свечи
- Аналоги
- Необходимые инструменты и материалы для выполнения ремонтных работ
- Пошаговая инструкция по смене свечей зажигания своими руками
- Зазор
- Процесс проверки катушки зажигания на Corolla
- Выбор оригинальных автозапчастей и аналоги
- 📽️ Видео
Видео:Toyota Corolla. Замена свечей зажигания.Скачать
Важность свечей зажигания в работе авто
Бензиновые двигатели имеют искровое зажигание со свечами зажигания, подключенными к катушкам высокого напряжения. Формирование импульсов тока осуществляется блоком управления на основании информации с датчика положения коленчатого вала (на предыдущих моделях использовался механический распределитель с группой контактов).
Крышки, ввинчиваемые в головку блока цилиндров, имеют электроды, разделенные термостойкой диэлектрической керамической вставкой.
Основные задачи свечей:
- обеспечить легкий запуск двигателя независимо от температуры воздуха;
- поддерживать нормальный процесс горения на высоких оборотах;
- предотвращение пропусков зажигания и выброса топливовоздушной смеси в каталитический нейтрализатор;
- поддержание нормального расхода бензина.
Видео:СРОКИ ЗАМЕНЫ СВЕЧЕЙ ЗАЖИГАНИЯ #свечи#срокизамены#выбратьсвечи#автомобиль#двигатель#меняемсвечиСкачать
Основные виды
В двигателях внутреннего сгорания используются несколько типов свечей зажигания, которые различаются материалом электродов:
- стандартная, оснащена 1 боковым электродом и центральной частью из медного сплава;
- 1 электрод улучшенный с никелевым сердечником;
- многоэлектродный, отличающийся использованием 2 или 4 боковых контактов;
- с центральным электродом из сплава иридия или платины;
- предкамерные продукты, без отдельного бокового контакта.
В двигателях внутреннего сгорания используются стандартные свечи зажигания.
Видео:Как понять, что пора менять свечи зажигания? Когда нужно менять свечи зажигания? 5 ПРИЗНАКОВСкачать
Срок службы и периодичность замены на Тойоте Королле 150
Ресурс свечи зажигания для 1,4-литрового агрегата 4ZZ-FE производитель указывает на уровне 40 тыс. Км или 48 месяцев эксплуатации (при условии использования бензина надлежащего качества и проведения своевременного технического обслуживания). При использовании двигателя 1ZR-FE объемом 1,6 л на автомобиле Королла 150 ресурс увеличивается до 100 тыс. Км (без ограничения наработки).
Внеплановое обслуживание системы зажигания выполняется при обнаружении провалов в двигателе, свидетельствующих о нарушении диэлектрической проницаемости или износе электродов свечей зажигания.
Видео:Когда нужно менять свечи | Почему свечи умираютСкачать
Симптомы и признаки неисправности
Основными признаками чрезмерного износа или выхода из строя свечи зажигания являются:
- плавающий холостой ход и провалы при разгоне;
- повышенный расход топлива;
- появление вибрации силового агрегата в режиме холостого хода, сопровождающееся миганием или кратковременным включением оранжевого индикатора проверки двигателя;
- снижение динамики разгона;
- во время проверки блока управления обнаруживаются ошибки, указывающие на пропуск зажигания в одном цилиндре или в хаотической последовательности.
Увеличение расхода топлива — признак неисправных свечей зажигания.
Следует учитывать, что перечисленные симптомы могут наблюдаться при неправильной работе катушек. Например, при разрыве корпуса влага через трещины проникает во внутренние полости, нарушая процесс искрообразования.
По мере прогрева двигателя вода испаряется, и неисправность исчезает, но информация об ошибке сохраняется в памяти блока управления двигателем.
Видео:Замена свечей зажигания на Тойоте Королле 150 , после 100тыс. пробега .Скачать
На что обратить внимание при выборе запчастей
При выборе свечей учитываются основные параметры изделий:
- Длина резьбовой части и размер ключа (например, для мотора 1ZR-FE параметры соответственно 26,5 и 14 мм). Категорически запрещается использовать детали с длинными или короткими втулками. Кроме того, следует помнить, что для моторов 1ZR-FE подходят изделия с диаметром резьбы 12 мм.
- Число плавок, которое каждый производитель рассчитывает по своей шкале. Например, продукция Denso с иридиевыми электродами имеет коэффициент 16 или 20, а аналоги NGK имеют маркировку 5 или 6. При использовании свечей зажигания с неподходящим числом накала останавливается работа системы зажигания и двигатель выключается сложно начать.
- Сопротивление свечи, от которого зависит уровень радиопомех. В конструкции деталей на Короллу Е150 предусмотрено дополнительное сопротивление 5 кОм, при использовании большего или меньшего сопротивления наблюдаются перебои в работе системы зажигания.
- Зазор между электродами составляет 1,0 мм для стандартных свечей зажигания и 1,1 мм для иридиевых свечей зажигания. При нарушении искрового промежутка увеличивается нагрузка на катушки и возникают проблемы с воспламенением смеси как в момент пуска двигателя, так и при резком увеличении оборотов.
Еще одним критерием выбора является качество упаковки товара и внешний вид деталей. Например, оригинальные изделия Denso имеют центральный электрод из иридия голубоватого цвета, а поддельные изделия имеют желтоватый оттенок, соответствующий сплавам на основе меди. Следует обратить внимание на уплотнительное кольцо, которое изготовлено из материала, аналогичного тому, который используется для резьбового участка (на фальшивых часто встречаются металлические шайбы с разными характеристиками).
Оригинальные свечи
Модель вилки зависит от мотора, установленного на Королле 150:
- для установки 4ZZ-FE используются оригинальные товары Toyota с каталожным номером 90919-01164 (с никелевыми электродами);
- двигатель 1ZR-FE рассчитан на использование свечей зажигания артикул 90915-01253, имеющих иридиевые электроды с повышенным ресурсом.
Для двигателя 4ZZ-FE используются оригинальные колпачки 90919-01164.
Аналоги
Вместо заводских свечей зажигания 90919-01164 можно использовать:
- соответствует оригиналу 909190-1164 производства Denso;
- бюджетный Z 249 от немецкого производителя Beru;
- OE093 / R04 или OE093 / T10 производства американской компании Champion (подразделение Federal Mogul);
- CT5-KMR11 итальянского производителя автомобильного электрооборудования Magneti Marelli;
- БКР 5ЕЯ поставляется японской компанией NGK.
Вместо изделий 90915-01253 с иридиевыми электродами допускается установка:
- свечи IXEH20-TT, SC16HR-11 или VFXEH-20 от японского производителя Denso;
- компоненты VR7NII33X производства немецкой компании Bosch;
- SILZKAR7B11 или ILZKA-R7B11 от NGK.
допускается установка свечей зажигания производства Denso.
Для подбора аналогов можно использовать каталоги совместимости свечей, но покупать недорогие изделия не рекомендуется. Снижение затрат достигается за счет использования недорогих материалов для электродов, которые выгорают после 10-15 000 км пробега.
Владелец может регулировать пространство, но после 2-3 циклов снятия и установки уплотнительные шайбы начинают подтекать выхлопным газам.
Видео:Срок службы иридиевых свечей зажигания.Скачать
Необходимые инструменты и материалы для выполнения ремонтных работ
Для проведения ремонтных работ вам потребуются:
- ключ или головка на 10 мм;
- свечной ключ на 14 мм или торцевая головка с удлинителем и динамометрической рукояткой;
- тряпки для уборки;
- специальные плоскогубцы или магнитный наконечник для извлечения деталей из колодцев.
Для ремонтных работ требуется свечной ключ.
Видео:Когда нужно менять свечи на TOYOTAСкачать
Пошаговая инструкция по смене свечей зажигания своими руками
Алгоритм действий при самостоятельной замене свечей зажигания на двигателях 4ZZ-FE и 1ZR-FE:
Алгоритм замены свечи зажигания очень прост.
Распакуйте запчасти, снимите защитные пластиковые колпачки с резьбовой втулки, затем визуально проверьте работоспособность деталей (отсутствие трещин и зазубрин на изоляторе, а также механических повреждений контактов или резьбовой части не допускается).
- Если вы планируете ремонтировать машину после поездки, нужно подождать 15-30 минут, чтобы температура двигателя понизилась.
- Откройте капот автомобиля, затем снимите 4 болта по 10 мм, удерживающие защитную пластиковую крышку на голове.
- Снимите крышку моторного отсека, затем открутите винты (с головкой под торцевой ключ 10 мм), которыми крепятся отдельные катушки.
- Открутите разъемы жгута проводов от разъемов катушек, осторожно отогнув пластиковый фиксатор.
- Снимите катушки и очистите поверхность от пыли и следов моторного масла (смазка попадает в колодцы через прокладку между алюминиевой крышкой распределительного механизма и головкой блока).
- Осмотрите поверхность изолятора катушки на предмет трещин или следов поломки.
- Отвинтите старые свечи специальной головкой на 14 мм или гаечным ключом (длина трубки не менее 250 мм) и удалите продукты из лунок с помощью плоскогубцев или магнита. Диаметр отверстия в крышке клапана составляет 21 мм, что следует учитывать при выборе инструмента.
- Установите новые детали, плотно затягивая каждый элемент гаечным ключом (момент затяжки 20 Н * м). Если у владельца станка нет динамометрического ключа, необходимо вручную закрутить резьбовую часть до тех пор, пока прокладка не начнет плотно соприкасаться с плоскостью головки блока, затем окончательно затянуть на 0,5 оборота.
- Надеть катушки на наконечники свечей зажигания, соединить свечи проводки и скрепить детали болтами.
- Установите на место защитную крышку и проведите пробный запуск блока питания. Никаких дополнительных настроек компонентов не требуется
Зазор
Зазор относится к расстоянию между электродами. Корректировка производится путем изгиба или втягивания на стороне бокового контакта. Производитель поставляет запчасти в адаптированном виде (параметр и диапазон допусков указаны на упаковке). Владелец машины может самостоятельно проверить зазор с помощью щупа (рекомендуемое значение 1,0–1,1 мм в зависимости от типа двигателя).
Зазор — это расстояние между электродами.
Видео:НИКОГДА НЕ МЕНЯЙТЕ СВЕЧИ ПОКА НЕ ПОСМОТРИТЕ ЭТО ВИДЕО | КАК ОТЛИЧИТЬ ИРИДИЕВЫЕ ОТ ПЛАТИНОВЫХСкачать

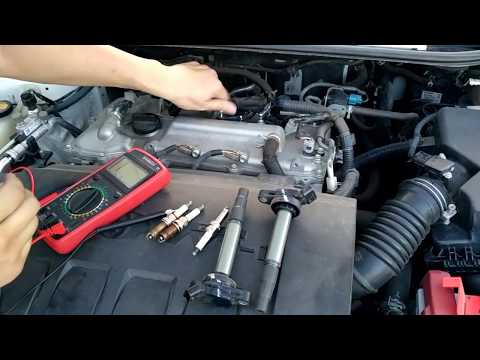

Процесс проверки катушки зажигания на Corolla
Если корпус катушки или обмотки повреждены, возникают пропуски зажигания, которые обнаруживаются блоком управления двигателем и вызывают загорание индикатора Check Engine в комбинации приборов. Владелец станка может самостоятельно проверить состояние детали и решить, стоит ли ее заменять. Для проверки вам понадобится домашний мультиметр с набором щупов. Никогда не проверяйте и не идентифицируйте неисправную деталь, отсоединяя вилку проводов или снимая катушку с наконечника свечи зажигания.
Этапы проверки деталей:
- Осторожно снимите катушку со свечи зажигания и осмотрите пластиковый корпус при ярком свете. Трещины, деформации, участки с обгоревшей или обесцвеченной поверхностью говорят о необходимости замены элемента. Ремонт змеевика в кустарных или заводских условиях (например, путем наложения слоя изоленты или заполнения трещин эпоксидной смолой) невозможно.
- Проверьте сопротивление между центральным выступом и контактами разъема жгута. Полученные результаты необходимо сравнить с результатами хорошо известного продукта.
Выбор оригинальных автозапчастей и аналоги
На автомобилях с двигателем 1,6 л используются оригинальные катушки с номерами 90919-02252 или 90919-02258 (в зависимости от года выпуска). Двигатели 1,4 л имеют инвентарные номера 90080-19015 или 90919-02262. Оригинальные запчасти поставляются на завод-перевозчик компанией Denso, которая отправляет устройства на вторичный рынок под собственным номером и распаковывает их с маркировкой Toyota.
В таблице указаны номера деталей, подходящие для использования в двигателях Corolla 150.
Оригинал | Плотный | NGK | Лукас | Магнети Марелли |
90919-02252 | DIC-0103 | 48-395 | DMB1142 | BAE 800B |
90080-19015 | DEC01-00 | 48-107 | DMB1049 | BAE Q126 |
