Замена топливного насоса на Хонда Одиссей (7 видео)

Для работы по замене нам потребуется:
— резиновое уплотнение топливного насоса (17574-S3N-003)
— сам фильтр (17516-S3N-000)

Также не забывайте о безопасности:
— отключаем аккумулятор
— запаситесь ветошью из химчистки
— тоже пригодится огнетушитель (ттт)

Сбросьте давление в топливной системе, открутив демпфер давления на топливной рампе. Достаточно пары оборотов, чтобы топливо потекло.

Если этого не сделать, то при отключении топливных магистралей от насоса мы получим фонтан и сделаем всю машину.

А теперь начнем долгий путь к бензонасосу.
Отогните третий ряд, чтобы можно было вытащить пластиковые застежки, удерживающие напольное покрытие под ним.

Видео:Замена фильтра/бензонасоса HondaСкачать

Затем снимаем 2-й ряд сидений, открутив болты крепления к направляющим.

Снимаем левую направляющую правого сиденья 2-го ряда (то, что позади водителя). Это мешает снятию крышки сервисного порта над топливным насосом.

Затем вам нужно сдвинуть пол назад, чтобы получить доступ к отверстию. Для этого необходимо будет открутить болты ремня безопасности и снять обшивку.

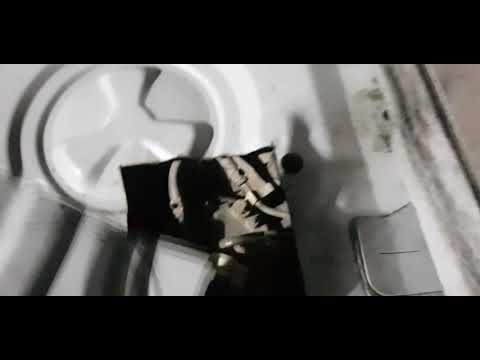

Снимает крышку доступа. Откручиваем металлическую планку, прикрывающую разъем бензонасоса.

Видео:Замена бензанасоса ХОНДА ОДИССЕЙ 2001г f23aСкачать

Так расположены контакты на разъеме бензонасоса на Honda Odyssey.

Далее приступаем к отключению топливных магистралей от помпы. Для начала нужно подложить тряпку под места крепления патрубков к помпе, потому что бензин вылезет наружу.

Откручиваем металлическое кольцо, фиксирующее помпу.
Вытаскиваем резиновую прокладку. При повторной сборке заменим на новый.

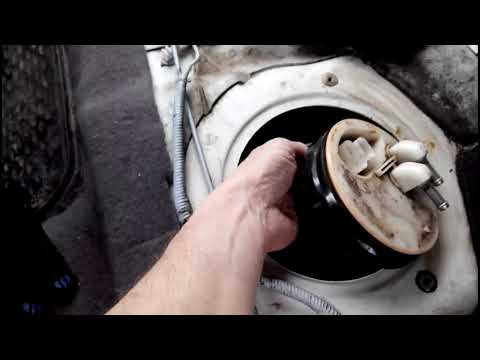

Теперь можем вынуть топливный насос с датчиком уровня топлива.

Будьте осторожны, чтобы не повредить поплавок.

Видео:Ремонт бензонасоса (топливного насоса) Хонда Одиссей (Honda Odyssey) RA2 1996 годСкачать

Я не мог вытащить всю систему в сборе, поэтому поднял насос, отключил датчик уровня топлива и оставил его в баке. Снял помпу с фильтром. А потом датчик уровня топлива.

Топливный фильтр, очищающий российский бензин за 7 лет.

В самом танке ситуация была не лучше.

Грязь в топливном баке. Сразу после ручной очистки тряпкой.

Теперь, сняв его, мы можем приступить к проверке датчика уровня топлива и заменить фильтр.

Видео:Замена бензонасоса? Быстрый ремонт своими руками!Скачать

Чтобы заменить фильтр, необходимо снять резиновую прокладку и стопорное кольцо, которое крепит фильтр к насосу.

Теперь у нас есть возможность сравнить старые и новые фильтры.

Присоединяем новый фильтр в обратном порядке.

Теперь можно приступить к проверке датчика уровня топлива. Он состоит из поплавка и переменного «резистора».

Видео:Замена топливного фильтра тонкой и грубой очистки на Honda Odyssey RB1 Хонда Одиссей 2,4 2003 1частьСкачать

Вот таблица соответствия показаний омметра для исправного датчика.

Мануал предлагает нам измерить сопротивление контактов разъема бензонасоса, но это крайне неудобно и можно сделать без сбора всей конструкции на самом датчике:

Замеры показали, что датчик в порядке.

Если эти показания выходят за допустимые пределы, датчик необходимо заменить.

Видео:Снятие бензонасоса Хонда Одиссей RA1, RA2, RA3Скачать

! Перед измерением очистите контакты, чтобы удалить с них оксид !

Дальнейшую сборку проводим в обратной последовательности.

После сборки не забудьте проверить:
— герметичность всех соединений (особенно труб)
— затянуть демпфер давления топлива на топливной рампе
— удалить оставшееся топливо

После установки насоса и фиксации всех элементов его крепления необходимо залить топливную систему. Для этого вставьте ключ в замок зажигания и поверните его в положение ON (II). Вы почувствуете, что насос заработал. Проработает примерно 2 секунды. Поверните ключ в положение ВЫКЛ. Повторите эту процедуру несколько раз. Это позволит насосу заполнить всю топливную систему и установить правильное давление.

Убедитесь, что нет утечек топлива из соединений топливопровода к насосу и из демпфера давления топлива. Только после этого можно продолжить укладку напольного покрытия.
