Установка ПТФ и фар на Hyundai Solaris

Установка ПТФ и фар на Hyundai Solaris Хендай

Hyundai Solaris — популярный малолитражный автомобиль, выпускаемый компанией Hyundai Motors в России. Комплект разрабатывался как адаптивная версия Hyundai Accent для российского климата. Производство стартовало в 2010 году, за все время было построено два поколения автомобилей в кузовах седан и хэтчбек.

Четырехдверный седан и пятидверный хэтчбек выпускались в РФ до 2017 года и каждый получил по две модернизации салона, силового агрегата и кузова. Для всех вариантов крепления в комплектации устанавливались моноблочные фары со штатными галогенными лампами.

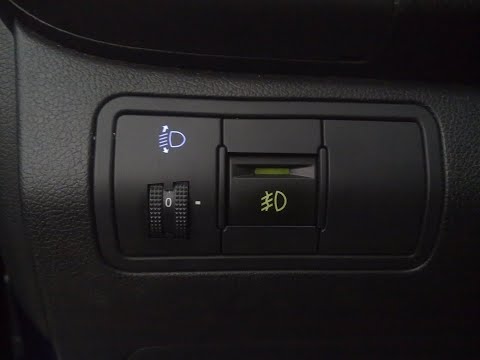

Видео:Как по штатному подключить передние противотуманки на солярис. 1 часть!Скачать

Как по штатному подключить передние противотуманки на солярис. 1 часть!

Демонтаж и установка блок-фары

Переустановка оптического привода связана с настройками, заменой плафона или лампы. Фара Hyundai Solaris расположена по углам автомобиля и имеет изящную каплевидную форму. Качество штатных фар на 100% удовлетворяет потребности водителя, благодаря удачному расположению есть возможность эффективно регулировать геометрию светового пучка. Свет управляется переключением датчиков на плате.

Передний свет

Важным преимуществом является ручная регулировка. Фара может быть отрегулирована под конкретные условия эксплуатации в зависимости от измененного дорожного просвета. При уменьшении свободного пространства меняется угол освещения дороги. Ручная регулировка позволяет получить оптимальную освещенность дороги и края дороги в любых условиях. Снятие и установка фары в комплектации седан осуществляется поэтапно:

  1. Отсоедините отрицательную клемму аккумулятора.
  2. Снимите передний бампер.
  3. Откручиваем патрон поворотника, извлекаем его из корпуса.
  4. Нажмите на защелку, отсоедините разъем.
  5. Место крепления фары откроется; ключом на 10 откручиваем четыре болта.
  6. Отпустите защелку.
  7. Снимите блок фары.
  8. Открутите пылезащитный колпачок.
  9. Отсоедините жгут проводов, нажмите на защелку и снимите лампу.

После проделанных работ: тюнинг, замена перегоревшей лампы, установка оптики проводится в обратном порядке.

Форма блок-фары в рестайлинговой версии седана Hyundai и в комплектации хэтчбек отличается от первого поколения, принцип разборки остался прежним.

Убрать подсветку на Солярисе можно двумя способами:

  1. Снимите обшивку, если производится масштабный ремонт соседней детали кузова.
  2. Откройте карман на кожухе, через который открывается доступ к оптике.

Машина без фар

Чтобы снять задний фонарь, вам понадобится ключ на 10 и хороший глазомер. Разборка производится поэтапно.

  1. Отключите питание аккумулятора.
  2. Отсоедините вилку питания от фары.
  3. Ослабьте гайки гаечным ключом.
  4. Медленно потяните фару на себя до упора в установленные шпильки.
  5. Снимите седло поршня, которое прижимает блок к крылу.

После ремонта, замены, настройки собрать в обратном порядке.

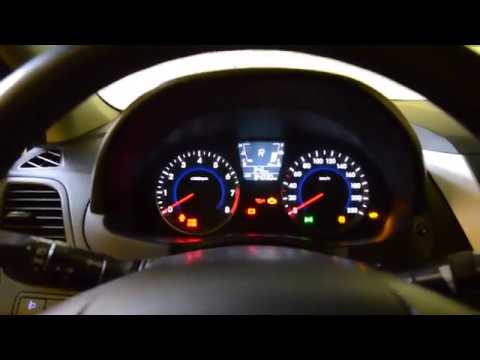

Видео:Хендай Солярис. Дополнение комплектации авто.Скачать

Хендай Солярис. Дополнение комплектации авто.

Когда необходим демонтаж

Демонтаж оптики и переустановка светильников или плафона производится в следующих случаях:

  • Повреждение поверхности фары. Большие трещины возникают после попадания камня, летящего на большой скорости под колеса встречного транспорта. Деталь заменяется.
  • Естественный износ поверхности. В фаре появляются небольшие трещины, которые снижают световой поток на 20 — 50%. Проведена полировка и реставрация оптики.
  • Лампочка перегорела. Ближний и дальний свет фар на Хендай Солярис обеспечивается штатной галогенной лампой мощностью 55/60 вольт. Деталь заменяется.
  • Тюнинг. Переоснащение штатного огня на аналоговый — ксенон или светодиод. Необходимо снять фару Соляриса и улучшить конструкцию.

Видео:Hyundai Solaris 2022 светодиодные птф установка противотуманных фар взамен ДХО Хендей Солярис #vipСкачать

Hyundai Solaris 2022 светодиодные птф установка противотуманных фар взамен ДХО Хендей Солярис #vip

Противотуманные фары Хендай Солярис

Противотуманные фары Хендай Солярис входят в комплект штатной оптики любой комплектации, в отличие от ДХО, которых нет в модельном ряду. Производитель устанавливает одноштыревые лампы H27W/2 с Г-образным цоколем, аналогом выступает GE-881 мощностью 21 Вт. У водителей возникают определенные трудности при выборе ПТФ на замену, причина в форме основания. В качестве альтернативы подойдут следующие модели:

  1. Narva 48054. Дает равномерный желтый свет большей мощности.
  2. ФИЛИПС H27W/2. Модель, близкая к ксенону, обеспечивает максимальную дальность луча.
  3. КОИТО Белый Луч III. Модель имеет увеличенный на 40% ресурс, обеспечивает луч максимальной яркости.

Читайте также: Подробная инструкция по регулировке дверей на ВАЗ 2114

Японец с включенным светом

Заменить ПТФ на Хендай Солярис можно самостоятельно без демонтажа бампера. Процедура снятия фары:

  1. Снимите колесо.
  2. Отделить передний подкрылок.
  3. С помощью крестообразной отвертки открутите фиксатор поршня, который крепит передний подкрылок.
  4. Вытяните поршень.
  5. Отщелкиваем подкрылок в арке переднего колеса.
  6. Отгибаем подкрылок, освобождаем проход к блоку ПТФ.
  7. Поверните лампочку против часовой стрелки.
  8. Выньте лампу из корпуса фары.
  9. Отсоедините жгут проводов через фиксатор.
  10. Выньте лампу.
  11. После замены оптики монтаж фары осуществляется в обратном порядке.

Выбор фары на комплектации Актив и Оптима

Комплектация Active Plus имеет самый большой пакет дополнительного оборудования среди всех версий. Вариант Active стоит 40 000 рублей. Дороже пакета «Комфорт», машина имеет электростеклоподъемники на всех окнах, дополнительное освещение и шумоизоляцию в багажнике.

Противотуманные фары на Active и Optima отличаются по конструкции и способу установки от вариантов Classic и Base. В Active и Optima производитель установил реле включения фар в нижней части салона или в блоке управления ближним светом.

распакованная оптика

Коммутационное реле в базовой комплектации отсутствует.

Инструкция по установке

Установка ПТФ своими руками на варианты сборки Актив и Оптима предполагает проведение подготовительных работ и наличие необходимых инструментов и материалов:

  • термоусадка;
  • подрулевой переключатель;
  • шотландский;
  • гофра;
  • терминалы;
  • новые фары.

Перед началом установки противотуманных фар необходимо разобрать передний бампер и снять пластиковые накладки возле рулевой колонки, верх торпеды для быстрого подключения питания.

Передние ПТФ

Перед началом работы снимите клеммы питания аккумулятора. Установка передних противотуманных фар осуществляется поэтапно:

  1. Укрепите герметиком силиконовые заглушки, расположенные в переднем бампере, и снимите их.
  2. Установите оптический привод в бампер.
  3. Произведите основное подключение ПТФ: подключите один провод к массе, второй протяните под капотом.
  4. Установите бамперы.
  5. Снимите разъемы подрулевых переключателей в последовательности: правый, левый.
  6. Заменить левый переключатель на новый с опцией ПТФ.
  7. Откройте коробку реле. Подсоедините провода согласно схеме подключения, которая идет в комплекте с противотуманными фарами Hyundai.

Левый переключатель света

После первоначального подключения проверьте работу противотуманных фар и установите навесные элементы салона.

Задние ПТФ

Задние ПТФ часто снимают для тюнинга. Вместо штатной галогенной лампы установлена ​​светодиодная лента. Кнопка ПТФ встречается не на всех комплектациях Хендай Солярис. При подключении противотуманных фар можно использовать кнопку, например, от Lada Priora. Подключение задних ПТФ производится аналогично с фарами.

Видео:Установка ПТФ на Хендай СолярисСкачать

Установка ПТФ на Хендай Солярис

Улучшение света на hyundai solaris

Производитель предусмотрел определенный тип лампы, которым разрешено комплектовать Hyundai Solaris седан и хэтчбек. Замена ламп на более мощные аналоги должна производиться с учетом заводских рекомендаций.

В фаре установлены следующие лампы:

  1. Ближний/дальний свет: галогенная лампа Н4, мощность 55-60 Вт.
  2. Передний указатель поворота — лампа PY21W, мощность 21 Вт.
  3. Габаритное освещение — W5W, мощность 5 Вт.

Отдельно в конфигурации установлены:

  • передняя противотуманная фара;
  • дополнительная лампа стоп-сигнала;
  • подсветка номерного знака автомобиля

Читайте также: Что делать, если не работает обогрев лобового стекла

Лампы установлены в задний фонарь:

  1. Поворотник — класса PY21W мощностью 21 Вт.
  2. Габаритные огни и стоп-сигнал — P21/5W.
  3. Противотуманная фара.
  4. Прилавок.

Модернизации обычно подвергаются фары дальнего/ближнего света, передние ПТФ и настройка светодиодов на заднем блоке.

Видео:Передние ПТФ Hyundai SolarisСкачать

Передние ПТФ  Hyundai Solaris

Установка биксеноновых фар

Установка биксеноновых блоков фар помогает значительно улучшить освещенность дороги. Этот тип лампы позволяет экономить емкость аккумулятора, элементы излучают мощный белый свет максимальной длины луча. Благодаря наличию разделительной шторки направление светового луча корректируется согласно геометрии. Биксеноновая фара имеет в своей конструкции основные элементы.

  1. Автоматическое переключение на ближний/дальний свет.
  2. Дополнительным элементом освещения является габаритный фонарь.

При выборе линзовой оптики следует учитывать следующие особенности:

  1. Цветовая температура до 5000 – это белый свет, близкий к дневному свету, разрешенный ПДД для установки в автомобиле.
  2. Ксеноновая лампа должна иметь подходящий цоколь.
  3. В комплект входят: двухлинзовые модули, декоративные заглушки, комплект креплений, выключатель с реле, блоки розжига.

Ксеноновые фары подключаются к бортовой сети автомобиля через блок зажигания ксеноновых фар.

синяя оптика седан

Процедура замены штатных светильников на биксеноновые состоит из следующих этапов:

  1. Снимите фары. Снимите крышку, повернув против часовой стрелки.
  2. Снять галогеновые лампы с ближнего, дальнего света, обязательно снять габариты патрона.
  3. Очистите фару, снимите стеклянный колпак, нагревая деталь.
  4. Установить линзовый модуль с помощью креплений, установить уплотнители.
  5. Установите диффузор, произведите первоначальную регулировку.
  6. Определите точки крепления блоков зажигания. Модуль должен быть защищен от влаги и пыли.
  7. Закрепите блоки розжига, закрепите провода.
  8. Проведите проводку к реле ближнего света.
  9. Установите фару, закрепите все элементы оптики.
  10. Отрегулируйте световой поток.

При первом подключении биксеноновая фара может погаснуть на 2-3 секунды, это нагрев лампы, на которую поступил импульс от блока розжига.

Видео:Противотуманные фары ПТФ Solaris NEW 2017 для комплектации Comfort, Aktive Plus. ПТФСкачать

Противотуманные фары ПТФ Solaris NEW 2017 для комплектации Comfort, Aktive Plus. ПТФ

Замена лампы поворотника

Установить новую лампу в поворотник на Солярис можно самостоятельно.
Блок находится на крыле автомобиля, для установки понадобится плоская отвертка, ключ на 10. Замена осуществляется поэтапно:

  1. Выньте диффузор отверткой, выньте блок.
  2. Отсоедините разъем лампочки.
  3. Поверните штекер против часовой стрелки.
  4. Вытащите электрический разъем.
  5. Ослабьте зажим, выньте лампочку.
  6. Замените деталь на аналогичную, монтируйте фару в обратном порядке.

Поворотник считается одним из основных элементов светотехнического оборудования автомобиля, позволяющим безопасно управлять автомобилем. За отсутствие лампы, неработающий элемент водителю грозит штраф 500 рублей.

Видео:ДХО LED Фары Hyundai Solaris 2017-и далие,два режимаСкачать

ДХО LED  Фары  Hyundai Solaris 2017-и далие,два режима

 Замена габаритной лампы

Лампа габаритов на Хендай Солярис расположена в блоке фар в фаре и в заднем фонаре. Из-за особенностей комплектации и расположения агрегата замена габаритов требует навыков и дополнительного оборудования.

Расходный материал в блоке освещения

В фаре используется лампа типа W5W мощностью 5 Вт для габаритных огней. Со стороны водителя доступ к блоку открыт, заменить габаритную лампу можно за несколько минут. С другой стороны открытого доступа нет, надо разбирать или переносить блок предохранителей. Замена габаритов ламп осуществляется поэтапно:

  1. Отсоедините клеммы аккумулятора
  2. Снимите пластиковую крышку, повернув ее против часовой стрелки.
  3. Извлеките патрон из блока с зазором.
  4. Выньте лампочку из патрона, ослабив защелки.
  5. Установите новую деталь, соберите блок в обратном порядке.

Замена лампы второго размера, доступ к которой ограничен блоком предохранителей, производится аналогично. Лампа снимается с клипсой, если есть возможность оставить предохранители на месте. Если доступ крайне ограничен, вы можете отключить диск и выполнить свою работу.
