Французский автомобиль Peugeot 407 выпускался с кузовами седан, универсал, купе в 2004, 2005, 2006, 2007, 2008, 2009 и 2010 годах. Предлагаем вам ознакомиться с информацией о предохранителях и реле Peugeot 407 с описанием блока диаграммы. Мы покажем вам, как заменить предохранитель прикуривателя, и дадим ссылку для загрузки инструкции по эксплуатации.

фото пежо 407

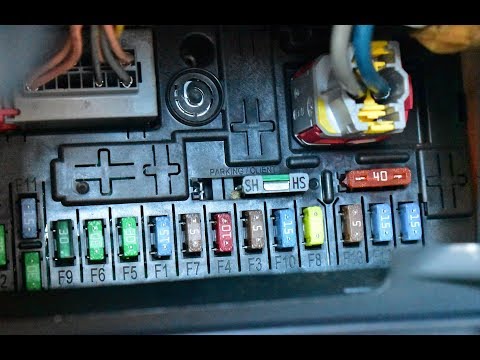

Видео:Ты точно этого не знал! Как быстро найти сгоревший предохранитель без мультиметра?Скачать

Ты точно этого не знал! Как быстро найти сгоревший предохранитель без мультиметра?

Для автомобилей выпущены до 2007 года

Блок в моторном отсеке

Он находится рядом с аккумулятором. Чтобы получить доступ, снимите защитную крышку и поднимите крышку.

фото агрегата под капотом

Блок-схема

Блок-схема под капотом Peugeot 407

Описание

  1. 20 А Блок управления двигателем.
  2. 15 А Звуковой сигнал.
  3. 10 A Омыватель ветрового и заднего стекла.
  4. 20 А Омыватели фар.
  5. 15 A Топливный насос.
  6. 10 ЭБУ автоматической коробки передач.
  7. 10 A Блок управления усилителем рулевого управления.
  8. 20 А Цепь пусковой обмотки.
  9. 10 А Схема питания ксеноновых ламп, контактора стоп-сигналов, галогенных оптических вариаторов наклона.
  10. 30 А Датчики в блоке управления двигателем (катушка зажигания, электромагнитные клапаны, лямбда-зонды).
  11. 40 A Вентилятор кондиционера (или не используется).
  12. 30 А Стеклоочиститель.
  13. 40 А Электропитание интеллектуального коммутационного блока (+ от замка зажигания).
  14. 30 A Электромагнитный клапан контроля давления наддува.

Предохранители в салоне

Чтобы получить к нему доступ, нужно открыть крышку ящика со стороны водителя, внизу приборной панели. А затем нажмите на сам блок предохранителей.

407 - зал

Схема

Блок-схема в салоне Пежо 407 вариант 1

Обозначение

F115A диагностический разъем, слаботочная цепь противоугонной системы.
F420А Блок управления багажным отсеком, блок управления прицепом, блок управления рулевой колонкой, магнитола, сигнализация, панель приборов навигатора — телематика, многофункциональный дисплей, АКПП.
F515А Аварийная сирена, блок контроля давления в шинах.
F610A Электронная система управления автоматической коробкой передач, контактор педали сцепления, светочувствительное зеркало заднего вида, подсветка косметического зеркала, лампы индивидуального освещения, диагностический разъем, датчик положения маховика, датчик ESP, солнцезащитная шторка (407 SW), общие передние и задние фонари.
F715А Сигнализация безопасности (доп. Оборудование).
F930A Двухрежимный стеклоподъемник заднего стекла.
F10Передняя электрическая розетка 20А 12 В, предохранитель прикуривателя Peugeot 407, контактор бардачка, телематическая система (в зависимости от страны поставки автомобиля).
F1115A Электрическая цепь закрытия двери, суперзакрытие задней двери.
F1230A Бимодальный стеклоподъемник переднего стекла, люк вентиляции крыши.
F1410A Блок переключателей двигателя, распределительный щит багажника, распределительный блок прицепа (опция), реле стеклоочистителя.
F1515А Панель приборов, панель управления кондиционером, датчики дождя и света, электрические сиденья, ЭБУ подушек безопасности.
F1630А Центральный замок / суперблокировка замков.
F2010A Не используется.
F2115A Не используется.
F2220A Не используется.
F23Происхождение PARC.

За прикуриватель отвечает предохранитель № 10, если не знаете, как его найти, просмотрите видеоматериал.

Следующие предметы находятся отдельно:

  • G36 30 A Правое сиденье с электрической регулировкой, встроенная аудиосистема Hi-Fi.
  • G37 15 А Цепь питания 6-ступенчатой ​​АКПП.
  • G38 30 A Левое и правое сиденья с подогревом.
  • G39 30 A Блок памяти сиденья.
  • G40 30 A Левое сиденье с электрической регулировкой.

Блок с предохранителями в багажном отделении

Для доступа поверните два винта, которые крепят защиту вправо.

Схема

блок-схема в багажнике

Расшифровка

F1 15 A Стеклоочиститель заднего стекла.
F2 15 A Замок крышки бака.
F3 Задняя электрическая розетка на 15 А 12 В.
F4 15 A Дизельный сажевый фильтр.
F5 40 A Обогрев заднего стекла.

Видео:Fuse box location and diagrams: Peugeot 407 (2004-2010)Скачать

Fuse box location and diagrams: Peugeot 407 (2004-2010)

Для автомобилей выпущены с 2007 года

Предохранители под капотом

В моторном отсеке они тоже находятся в блоке, возле аккумулятора.

407 - замок под капотом

Схема

Деловое свидание, встреча

  1. Блок управления двигателем 20А.
  2. 15А Звуковой сигнал.
  3. 10А Омыватель лобового и заднего стекла.
  4. Омыватели фар 20А.
  5. Компоненты системы ЭБУ двигателя 15A (топливный насос, клапан продувки адсорбера и т.д., …).
  6. ЭБУ 10А для автоматической коробки передач.
  7. 10A Блок управления защиты, датчик расхода воздуха, контактор сцепления, контактор 6-ступенчатой ​​АКПП, контакторы сигнала STOP, светочувствительное внутреннее зеркало заднего вида, приводы штор панорамного люка (407 SW).
  8. 20А Цепь пусковой обмотки.
  9. 10А Цепь питания ксеноновых ламп, контактор сигнала СТОП, насос электроусилителя руля, электронный блок управления четырехступенчатой ​​АКП, реле блокировки АКП.
  10. Компоненты системы ЭБУ двигателя 30А (катушка зажигания, электромагнитные клапаны, лямбда-зонды).
  11. Вентилятор кондиционера 40А (или не используется).
  12. Стеклоочиститель 30А.
  13. 40А Электропитание коммутационного блока (+ от замка зажигания).
  14. 30A Электромагнитный клапан управления давлением наддува.

Блок в салоне пежо 407

Позиция

блок в салоне Peugeot 407

Схема

Блок-схема в салоне Пежо 407 вариант 2

Описание

  • F1 15 Очиститель заднего стекла.
  • F2 30 Центральный замок / Суперзакрытие.
  • F3 5 Подушка безопасности.
  • Датчик системы стабилизации F4 10 ESP, диагностический разъем, люк (седаны), датчик положения маховика.
  • F5 30 Выключатель передних стеклоподъемников, люка (седаны), панорамной крыши (407 SW).
  • F6 30 Выключатель стеклоподъемника заднего стекла.
  • F7 5 Освещение вещевого ящика, боковые указатели поворота, передние и задние фонари для общего освещения салона,
    оттенки индивидуального освещения, косметическое зеркало.
  • F8 20 Многофункциональный дисплей, магнитола, подрулевые переключатели, блок управления прицепом, ЭБУ системы аварийной сигнализации, системы навигации и телематики (в зависимости от страны поставки автомобиля).
  • F9 30 Прикуриватель, телематическая система (в зависимости от страны поставки автомобиля), электрическая
    задняя розетка 12В (не более 100Вт).
  • F10 15 ЭБУ бортовой системы контроля падения давления в шинах.
  • F11 15 Диагностический разъем, замок зажигания с замком рулевого управления.
  • F12 30 Беспроводная система громкой связи, разъем жгута проводов прицепа, переключатель прицепа, зуммер заднего хода, электрическое пассажирское сиденье, датчик дождя и света, сигнализация.
  • F13 5 ЭБУ двигателя, реле стеклоочистителя.
  • F14 15 Электрический блок управления регулировкой сиденья водителя, панель приборов, панель управления кондиционером, ЭБУ подушек безопасности.
  • F15 15 Электропривод блокировки от детей, полная блокировка замков задних дверей.
  • F17 40 Обогрев заднего стекла.
  • FS1 — Шунт PARC.

Следующие предметы находятся отдельно.

G29 5 Телематическая система (в зависимости от страны доставки автомобиля).
G30 30 Электрический блок управления регулировкой водительского сиденья.
G31 30 Электрический блок управления регулировкой сиденья пассажира.
Задняя электрическая розетка G32 15 12 В (максимум 100 Вт)
G33 — не используется.
G34 — не используется.
G35 — не используется.
G36 — не используется.
G37 15 Электропитание блока управления 6-ступенчатой ​​АКПП.
G38 30 Обогреватели левого и правого сиденья.
G39 — ЭБУ прицепа (дополнительное оборудование).
Аудиосистема G40 Hi-Fi 30.

За передний предохранитель прикуривателя цифра 9 отвечает за 30А, а за задний G32 на 15А.

Видео:пежо 407 не заводится не гудит бензонасос проблема найденаСкачать

пежо 407 не заводится не  гудит бензонасос проблема найдена

Инструкция по эксплуатации

Не нашли ответа на свой вопрос? Предлагаем вам ознакомиться с инструкцией по ремонту и обслуживанию Peugeot 407: «скачать» или спросить в комментариях.
