Монтажный блок для предохранителей и реле моторного отсека.
Основной блок.
Расположение предохранителей и реле основного блока под капотом.

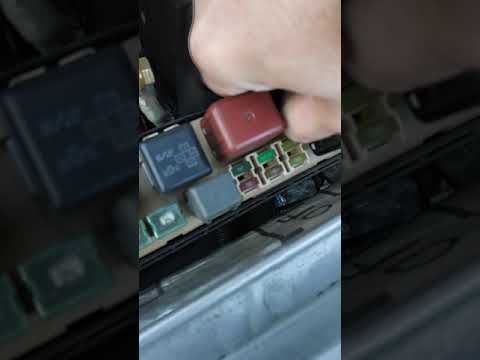

Видео:#5 Предохранители под капотом Camry SV41Скачать
Расшифровка:
Предохранители | ||
| 1 | CDS FAN (вентилятор конденсатора) (4S-FE, 3S-FE) | 30А |
| 2 | КУПОЛ (внутреннее освещение) | 10А |
| 3 | EFI (система впрыска) | 15А |
| 4 | РАДИО №1 (магнитола) | 15А |
| 5 | ECU-B (управление зеркалами, дистанционная блокировка) | 5А |
| 6 | ОПАСНОСТЬ (тревога) | 10А |
| 7 | HEAD (RH) (правая фара) | 10А |
| восемь | HEAD (LH) (правая фара) | 10А |
| девять | TRC (антипробуксовочная система) | 7,5 А |
| 10 | ДЕЙСЕР (противообледенительный) | 20А |
| одиннадцать | AM2 (блокировка мощности объектива AM2) | 20А |
| 12 | 4WS n. 2 (система 4WS) | 30А |
| 13 | АЛТ-С (генераторная схема) | 5А |
| 14 | 4WS n. 1 (система 4WS) | 30А |
| 15 | РОГ (звуковой сигнал) | 10А |
| 16 | ГЛАВНЫЙ (главный предохранитель) | 40А |
| 17 | HTR (обогреватель) | 40А |
| 18 | RAD FAN (вентилятор радиатора) | 30А |
| 19 | Брюшные мышцы | 60А |
| ветры | ALT (генератор) | 100А |
Реле | |
| А | ПРОЕКТОР (реле фар) |
| В | EFI (реле топливного насоса) (4S-FE, 3S-FE) |
| С УЧАСТИЕМ | ЗАПУСК (реле стартера) |
| Д | HORN (реле звукового сигнала) |
| А ТАКЖЕ | НАГРЕВАТЕЛЬ (реле нагревателя) |
| Ф | МАГ. СЦЕПЛЕНИЕ (реле электромагнитной муфты компрессора) |
| ГРАММ | ГЛАВНЫЙ ДВИГАТЕЛЬ (реле главного двигателя) (4S-FE, 3S-FE) |
Блоки реле моторного отсека.
Расшифровка:
1 — переключатель реле указателей поворота
2 — реле антифриза
3 — реле противотуманных фар
4 — реле освещения ламп при повороте
Видео:Предохранитель на аварийную сигнализацию...Camry SV41Скачать
5 — реле диодных осветительных ламп при включении
6 — реле топливного насоса (4S-FE, 3S-FE)
7 — реле системы увеличения холостого хода при включении отопителя (ЗС-Т)
Расположение блока реле №5
1 — реле вентилятора радиатора n. 3
2 — № реле вентилятора радиатора. 2
3 — № реле вентилятора радиатора. 1
Видео:Предохранитель фанарей заднего хода и световой индикации положения селектора АКПП Тойота виста ардеоСкачать
4 — Реле электромагнитного клапана ABS
5 — Реле коробки передач АБС
Расположение блока предохранителей и реле в салоне автомобиля.
Расшифровка:
1 — освещение пепельницы
2 — лампа освещения бардачка (ZX, aX, VX)
3 — концевые выключатели (ZX, aX, VX)
Видео:Cамодиагностика Toyota Vista Camry SV-40,41Скачать
4 — выключатель аварийной сигнализации
5 — реле противотуманных фар
6 — реле-переключатель указателей поворота
7 — реле освещения при повороте
8 — встроенное реле
9 — реле задних габаритов
10 — Подсветка замка зажигания (ZX. VX)
11 — выключатель стоп-сигнала
Видео:как быстро найти сгоревший предохранитель и реле.Скачать
12 — комбинированный переключатель (управление фарами)
Схема расположения предохранителей.
Расшифровка:
| 1 | ДАТЧИК (приборы) | 10А |
| 2 | Дворники (стеклоочиститель и омыватель) | 20А |
| 3 | CIG (прикуриватель) | 15А |
| 4 | НЕАКТИВНО (увеличение xx.) | 5А |
| 5 | СТАРТЕР | 7,5 А |
| 6 | IGN (зажигание) | 5А |
| 7 | FOG (обогрев стекла) | 15А |
| восемь | СТОП (стоп-сигналы) | 15А |
| девять | AM1 (цепь AM1) | 40А |
| 10 | ВЛАСТЬ (окна, люк) | 30А |
| одиннадцать | ДВЕРЬ (центральный замок) | 30А |
| 12 | ХВОСТ (размер) | 7,5 А |
| 13 | DEF (обогрев стекла) | 30А |
| 14 | ПАНЕЛЬ (приборы) | 5А |
| 15 | РАДИО №2 (магнитола) | 7,5 А |
| 16 | 1 УРН (указатели поворота и аварийные огни) | 10А |
| 17 | HTR (обогреватель) | 10А |
| 18 | ЭЛЕКТРОНИКА (зажигание) | 15А |
Расположение реле (задняя сторона монтажного блока).
Расшифровка:
Видео:Где находится реле топливного насосаСкачать
1 — встроенное реле
2 — реле задних габаритов
3 — реле обогрева заднего стекла
4.5 — Фильтр радиопомех n. 1 и 2
6 — главное силовое реле
* Расположение предохранителей в различных комплектациях автомобилей Toyota Camry и Toyota Vista может отличаться от указанного выше.
