Внимание! Перед началом процедуры дайте двигателю полностью остыть. Не допускайте попадания охлаждающей жидкости на кожу и окрашенные части тела. Немедленно смыть пролитую жидкость большим количеством воды. Антифриз токсичен, не глотайте его. Никогда не оставляйте жидкости в открытой таре: дети и животные, которых привлекает сладковатый запах антифриза, могут быть отравлены. Антифриз также легко воспламеняется, не храните его рядом с открытым огнем. Узнайте у местных властей, как следует утилизировать антифриз. Для этого в гараже должны быть специальные емкости. Не выливайте антифриз на землю или в канализацию.

Радиатор

1 Отсоедините провод массы от отрицательной клеммы аккумуляторной батареи.

2 Если жидкость еще не просрочена и достаточно чистая, слейте ее в контейнер для повторного использования (см. Главу 1A или 1B).

3 На моделях до 2000 года снимите конденсатор с радиатора и сдвиньте его в сторону.

4 На моделях, выпущенных в 2001 году или позже, снимите решетку радиатора, кронштейн крепления фары и замок капота, затем снимите центральную стойку радиатора и поперечину (см. Главу 11) (см. Рис. 5.4, ae).

Снятие радиатора Тойота Рав 4

Снятие радиатора Тойота Рав 4

Рис. 5.4, ​​а. Снимите крепежные болты…

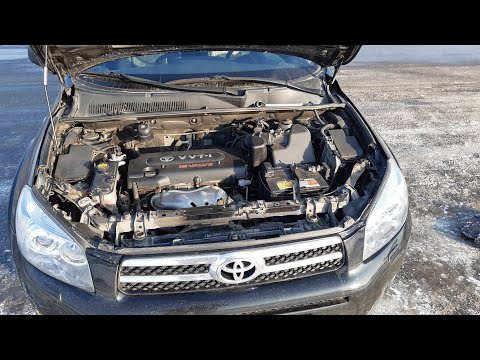

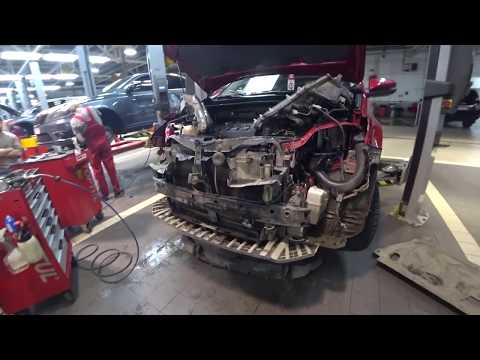

Видео:Замена радиатора основного (охлаждения) Тойота РАВ 4 (RAV 4) 2007 г. в. 30 кузовСкачать

Замена радиатора основного (охлаждения) Тойота РАВ 4 (RAV 4) 2007 г. в. 30 кузов

Снятие радиатора Тойота Рав 4

Снятие радиатора Тойота Рав 4

Рис. 5.4, ​​б . снимаем скобу…

Снятие радиатора Тойота Рав 4

Снятие радиатора Тойота Рав 4

Рис. 5,4, дюйм . замок капота…

Снятие радиатора Тойота Рав 4

Снятие радиатора Тойота Рав 4

Рис. 5.4, ​​г затем откручиваем болты

крепления…

Видео:Замена радиатора охлаждения автомобиля ToyotaСкачать

Замена радиатора охлаждения автомобиля Toyota

Снятие радиатора Тойота Рав 4

Снятие радиатора Тойота Рав 4

Рис. 5.4, ​​д . и снимаем стойку Б

радиатор

5 Отсоедините верхний и нижний шланги радиатора.

6 Отсоедините шланг расширительного бачка от наливной горловины радиатора.

7 Снимите охлаждающие вентиляторы (см. Параграф 4). Также отсоедините разъем жгута от переключателя вентилятора на корпусе радиатора (см. Рис. 5.7).

Снятие радиатора Тойота Рав 4

Снятие радиатора Тойота Рав 4

Рис. 5.7. Отсоедините разъем жгута от вентилятора охлаждения на датчике

Видео:Внешняя чистка радиатора Toyota Rav4 без снятия. Оценка степени загрязнения радиаторов.Скачать

Внешняя чистка радиатора Toyota Rav4 без снятия. Оценка степени загрязнения радиаторов.

8 На моделях с автоматической коробкой передач отсоедините шланги охлаждающей жидкости от радиатора (см. Рис. 5.8). Поставьте емкость для сбора жидкости и заглушите фитинги.

Снятие радиатора Тойота Рав 4

Снятие радиатора Тойота Рав 4

Рис. 5.8. Отсоедините шланги охлаждения АКПП от радиатора (обозначены стрелками)

9 На моделях до 2000 года открутите болты крепления лепестков радиатора к кронштейну (см. Рис. 5.9, а, б).

Снятие радиатора Тойота Рав 4

Снятие радиатора Тойота Рав 4

Рис. 5.9, а. Снимите ребра с обеих сторон радиатора — модели до 2000 года

Снятие радиатора Тойота Рав 4

Снятие радиатора Тойота Рав 4

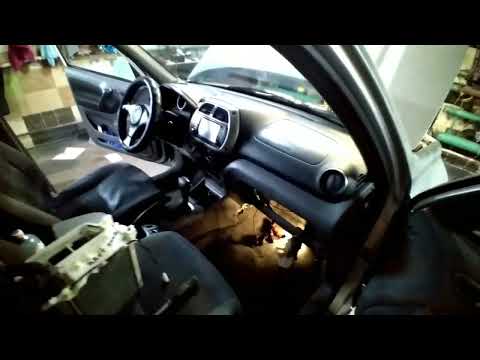

Видео:Как снять, легко заменить радиатор печки на Toyota Rav4. Поменять радиатор отопителяСкачать

Как снять, легко заменить радиатор печки на Toyota Rav4. Поменять радиатор отопителя

Рис. 5.9, б. Болты опорной панели радиатора (стрелки) — модели 2001 г

10 Снимите радиатор, стараясь не повредить соты и не пролить охлаждающую жидкость на краску деталей кузова. В моделях, выпускаемых с 2001 года, радиатор устанавливается на две нижние и две боковые опоры, а также закрепляется в двух местах сверху на перекладину (см. Рис. 5.10.а, б).



Рис. 5.10, а. На моделях, выпущенных с 2001 года, радиатор имеет две нижние опоры…



Рис. 5.10b . и два боковых соединения в дополнение к верхним соединениям с поперечиной

11 После снятия радиатора проверьте его на герметичность и отсутствие повреждений. Если радиатор протекает, обратитесь в специализированную мастерскую или к дилеру для ремонта.

12 Грязь и мелких насекомых можно удалить с радиатора сжатым воздухом и мягкой щеткой, стараясь не погнуть гребень. Перед установкой промойте радиатор изнутри струей воды.

Видео:RAV4 замена радиатора охлаждения и отопления салонаСкачать

RAV4 замена радиатора охлаждения и отопления салона

Внимание! При работе со сжатым воздухом надевайте защитные очки или защитную маску.

13 Радиатор устанавливается в порядке, обратном снятию. Убедитесь, что все резиновые опоры на месте.

14 После установки заполните систему охлаждающей жидкостью, как описано в главах 1A или 1 B.

15 Запустите двигатель и проверьте герметичность. Прогрейте двигатель до нормальной рабочей температуры (перегревается верхний шланг радиатора). Еще раз проверьте утечки и уровень жидкости. При необходимости долейте.

16 На моделях с автоматической коробкой передач проверьте и при необходимости долейте трансмиссионное масло (см. Главу 1A или 1 B).

Расширительный бак

17 В моделях с бензиновым двигателем расширительный бачок можно снять, просто вытащив его из кронштейна на внутренней поверхности двери (см. Рис. 5.17).



Рис. 5.17. Снятие расширительного бачка на моделях с бензиновыми двигателями: просто снимите его с кронштейна

Видео:#Toyota #RAV4 #CA20 #радиатор Toyota RAV 4 (CA20) 2000гСкачать

#Toyota #RAV4 #CA20 #радиатор Toyota RAV 4 (CA20) 2000г

На дизельных моделях расширительный бачок расположен на передней поперечине моторного отсека.

18 Слейте охлаждающую жидкость в подходящую емкость. Вымойте снятый резервуар мыльной водой с помощью щетки и убедитесь, что на нем нет трещин и царапин. Заменить поврежденный бак.

19 Бачок устанавливается в порядке, обратном снятию.
