Гибридный автомобиль Toyota Aqua выпускался в 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 годах. Также известен под названием Toyota Prius C. Ключевое различие между ними — положение руля. В этой статье вы найдете описание предохранителей и реле Toyota Aqua с блок-схемами и их расположением. Выделите предохранитель прикуривателя.
Назначение элементов сверьтесь со своими схемами на крышке блока.
Видео:Toyota Prius 30 - Блоки предохранителей и реле в салоне и в подкапотном пространствеСкачать
Блок в салоне
Блок предохранителей расположен с левой стороны под панелью приборов.
Пример схемы с крышки блока
Схема
Описание
| 1 | 10A TAIL — Габаритные огни, боковые габаритные огни, задние фонари, фонари номерного знака, противотуманные фары, датчики и указатели поворота |
| 2 | ПАНЕЛЬ 5А — Подсветка панели приборов |
| 3 | 20A PORTA R / R — Задний электрический стеклоподъемник (правая сторона) |
| 4 | ДВЕРЬ 20А — Передний стеклоподъемник (правая сторона) |
| 5 | 5A ECU-IG NO.1 — Обогрев заднего стекла, система предупреждения о давлении в шинах, основной электронный блок управления кузовом, тормозная система, система контроля устойчивости автомобиля, система центрального замка, система Smart Key |
| 6 | 5A ECU-IG N.2 — Электроусилитель руля |
| 7 | 7.5A HTR-IG — Кондиционер, обогреватель PTC |
| восемь | GAUGE 10A — фонари заднего хода, аудиосистема, система управления блокировкой переключения передач, люк в крыше, управление автомобилем и регистрация рабочих данных, система предупреждения о приближении автомобиля |
| девять | СТИРАЛЬНАЯ МАШИНА 15А — Стеклоочистители и омыватель |
| 10 | WIPER 25A — Стеклоочистители и омыватель |
| одиннадцать | 15A WIPER RR — Стеклоочистители и омыватель |
| 12 | 30A P / W — Стеклоподъемник |
| 13 | 20A DOOR Right / Left — Задний стеклоподъемник (левая сторона) |
| 14 | 20A DOOR D — Стеклоподъемник переднего стекла (левая сторона) |
| 15 | 15A CIG — Гнездо, прикуриватель |
| 16 | 5A ACC — главный ЭБУ кузова, аудиосистема, наружные зеркала заднего вида, система управления блокировкой коробки передач |
| 17 | 25A D / L — Электрическое закрывание дверей |
| 18 | 7.5A OBD — бортовая диагностика |
| 19 | 7.5A STOP — система запуска, система управления блокировкой переключения передач, система предупреждения о приближении автомобиля, тормозная система, стоп-сигналы, верхний стоп-сигнал |
| ветры | 7.5A AM1 — Система запуска |
| 21 год | 15A FOG FR — Передние противотуманные фары |
| 22 | 25A S / ROOF — Люк |
| 23 | 15A S / HTR — Подогрев сидений, кондиционер |
Предохранитель №15 на 15А отвечает за прикуриватель.
Видео:Toyota Prius 50 Блоки предохранителей и реле в салоне и в подкапотном пространствеСкачать
Блоки под капотом
Главный блок
Блок основных предохранителей и реле под капотом расположен с правой стороны.
Картина
Схема с обложки
Схема
Деловое свидание, встреча
| 1 | 20A EFI-MAIN — многопортовая система впрыска / система последовательного многопортового впрыска, EFI NO.2 |
| 2 | Труба 10А — Сигнал |
| 3 | 30A IG2 # 2, СЧЕТЧИК. IGN |
| 4 | Замена предохранителя на 7,5 А |
| 5 | Замена предохранителя 15А |
| 6 | Запасной предохранитель 30А |
| 7 | 10A EFI NO.2 — Система многоточечного впрыска топлива / Система последовательного многоточечного впрыска топлива |
| восемь | 10A H-LP RH-LO — Фара правая (ближний свет) |
| девять | 10A H-LP LH-LO — Левая фара (ближний свет), датчик и приборы |
| 10 | 10A H-LP RH-HI — Передняя правая фара (дальний свет) |
| одиннадцать | 10A H-LP LH-HI — Левая фара (дальний свет), датчик и приборы |
| 12 | 10A IG2 NO.2 — система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, переключатели рулевого управления, тормозная система, система запуска, система интеллектуального ключа, система классификации пассажиров, система подушек безопасности SRS |
| 13 | КУПОЛЬ 15A — Аудиосистема, управление автомобилем и запись рабочих данных, главный ЭБУ кузова, личные фонари, освещение багажного отделения |
| 14 | 7.5A ECU-B NO.1 — основной блок ECU, система интеллектуальных ключей |
| 15 | СЧЕТЧИК 7,5 А — Индикатор и приборная панель |
| 16 | 15A IGN — Система многоточечного впрыска / Система последовательного многоточечного впрыска |
| 17 | 10A HAZ — аварийная сигнальная лампа |
| 18 | 10A ETCS — Система многоточечного впрыска / Система последовательного многоточечного впрыска |
| 19 | 20A ABS N.1 — Тормозная система |
| ветры | 30A ENG W / PMP — Система многоточечного впрыска / Система последовательного многоточечного впрыска |
| 21 год | 40A H-LP- MAIN — H-LP LH-LO, H-LP RH-LO, H-LP LH-HI, H-LP RH-HI, система дневных ходовых огней |
| 22 | 30A H-LP CLN — Очиститель фар |
| 23 | 30A ABS MTR NO.1 — Тормозная система |
| 24 | 50A P / I — EFI-MAIN, HORN, IG2 |
| 25 | 7,5A ECU-B №2 — Кондиционер, манометр и счетчики, система классификации пассажиров, система сигнализации давления в шинах, система запуска, система смарт-ключей, электрическая система запирания дверей |
| 26 год | 7.5A AM2 — Система запуска |
| 27 | 20A STRG LOCK — Блокировка рулевого управления |
| 28 год | 10A ABS N.2 — Тормозная система |
| 29 | 30A IGCT — ОСНОВНОЙ — IGCT № 2, IGCT № 3, IGCT № 4, PCU, FAN BATT |
| тридцать | 30A D / C CUT — КУПОЛ, ECU-B # 1 |
| 31 год | 30A PTC HTR N.1 — PTC нагреватель |
| 32 | 30A PTC HTR N.2 — PTC нагреватель |
| 33 | FAN 30A — Электровентилятор охлаждения |
| 34 | 30A PTC HTR N.3 — PTC нагреватель |
| 35 год | 30A DEF — MIR HTR, обогреватель заднего стекла |
| 36 | 20A DEICER — Без цепи |
| 37 | FAN BATT 10A — Вентилятор охлаждения аккумулятора |
| 38 | 10A IGCT N.2 — Гибридная система |
| 39 | 10A IGCT N.4 — Гибридная система |
| 40 | PCU 10A — Гибридная система |
| 41 год | 10A IGCT N.3 — Гибридная система |
| 42 | 10A MIR HTR — Наружные зеркала с подогревом |
Дополнительный блок
Установлен с левой стороны.
Картина
Схема
Обозначение
- Гибридная система DC / DC 100A
- ABS MTR NO.2 30 Тормозная система
- HTR 40 Система кондиционирования воздуха
- EPS 50 Электроусилитель руля
📹 Видео
Toyota Prius 30. Блок предохранителей в салоне.Скачать
Fuse box location and diagrams: Toyota Prius C (2012-2017)Скачать
Где находится реле топливного насосаСкачать
Toyota Prius 20 - Блоки предохранителей и реле в салоне и в подкапотном пространствеСкачать
Ты точно этого не знал! Как быстро найти сгоревший предохранитель без мультиметра?Скачать
Toyota Prius: Эти 3 признака скажут вам о том, что 12в аккумулятор разряженСкачать
Toyota Prius: Аккумулятор не всегда виноват, есть причины банальнееСкачать
Как отключить и включить автоматическое складывание зеркал на тойота аква / TOYOTA AQUAСкачать
Проверка предохранителей на авто без их извлечения.Скачать
Toyota Aqua не переключается на электротягу 🔋 ДВС работает постоянно 🛠Скачать
ТОЙОТА ПРИУС 20 | ЧЕМ ОТЛИЧАЕТСЯ РЕЖИМ B ОТ D НА СЕЛЕКТОРЕ АКПП ТОЙОТА ПРИУС | КОРОБКА ПЕРЕДАЧ ПРИУССкачать

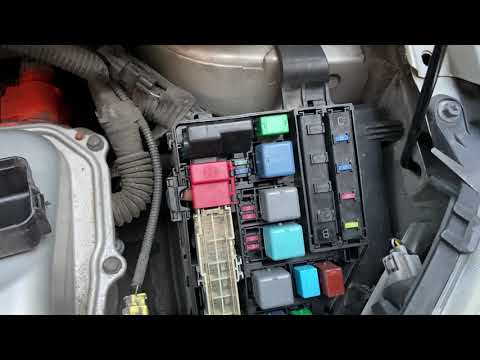

2012 toyota hybrid battery relay fuse Junction block zvw30r priusСкачать
