Тойота Эстима Превия 2 предохранители и реле

Тойота Эстима Превия 2 предохранители и реле Тойота

Второе поколение Toyota Estima производилось в 2000, 2001, 2002, 2003, 2004, 2005, 2006 годах. Европейская версия этой модели называется Toyota Previa 2. В этой публикации мы показываем расположение электронных блоков управления, а описание предохранителей и реле Toyota Estima Previa с блок-схемами и фото-примерами их исполнения. Обратите внимание на предохранитель прикуривателя.

Тойота Эстимейт 2

Расположение блоков и назначение содержащихся в них элементов может отличаться от показанного и зависеть от региона поставки, года выпуска и уровня оснащения вашего автомобиля. Сверьте информацию с вашими схемами на крышке блока.

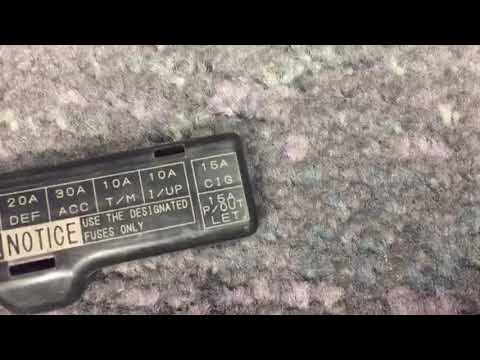

Видео:Тойота Превия, блок предохранителей.Скачать

Тойота Превия, блок предохранителей.

Блоки в салоне

Расположение

Общее расположение блоков в салоне

Расположение блоков в салоне

Описание

  1. усилитель отопителя (модели с кондиционером с ручным пуском до 05.2003г.)
  2. контроллер камеры (модели до 05.2003г.)
  3. контроллер камеры (модели с 05.2003г.)
  4. центральный монтажный блок
  5. электронный блок управления парковкой
  6. электронный блок системы круиз-контроля
  7. монтажный блок со стороны водителя
  8. зуммер
  9. электронный блок управления АБС
  10. усилитель кондиционера (модели с ручным пуском кондиционера до 05.2003г.)
  11. датчик бокового движения и датчик замедления (модели до 05.2003г.)
  12. электронный блок управления SRS
  13. электронный блок навигационной системы
  14. датчик бокового движения и датчик замедления (модели с 05.2003г.)
  15. ТВ-тюнер (модели 05.2001 — 05.2003.)
  16. электронный блок управления двигателем
  17. монтажный блок со стороны пассажира
  18. ТВ-тюнер (модели до 05.2001), 19 — блок реле отопителя

Блок со стороны водителя

Положение агрегата в салоне

Фото пример

Пример блокировки фотографий

Схема с крышки блока

Схема с крышки блока

Обозначение

115A STOP — стоп-сигналы
2GAUGE 10A — Панель приборов, сигнализация
37,5A / С — Кондиционер
415A IGN — SRS, EC
515A ECU-IG — Multi AV-Station, круиз-контроль
630A WIP — Стеклоочиститель
715A CIG — Зеркала с электроприводом, прикуриватель
восемь7.5A AM1 — Силовое реле
девять7.5A OBD II — Диагностический разъем

Предохранитель, обозначенный как CIG 15A, отвечает за работу прикуривателя. Еще один предохранитель можно разместить в блоке со стороны пассажира.

Реле указателя поворота установлено над предохранителями. Некоторые реле также могут быть подключены к задней части устройства: реле автоматической шторки (AUTO CURTAIN), реле обогревателя, реле зажигания

Блока со стороны пассажира

Блок со стороны пассажира

Пример схемы с крышки блока

Схема с крышки блока

Схема

Блок-схема

Обозначение предохранителя

ВСТРЕЧАЛИСЬПанель приборов 30А
ХВОСТ (R)Габаритный свет 7.5А (правая фара)
ТУМАН15A Противотуманная фара
ХВОСТ (L)Габаритный свет 7,5А (левая фара)
DEF20А Обогрев заднего стекла
PWE OUTLETРазъем 15А для дополнительного оборудования
Т / м10A Задний фонарь
л / СУ10A EC
ПРИНОСИТПривод двери 30А

Назначение реле

  • R1 — Главное реле питания
  • R2 — Реле противотуманных фар
  • R3 — реле обогревателя заднего стекла
  • R4 — реле ACC
  • R5 — реле топливного насоса

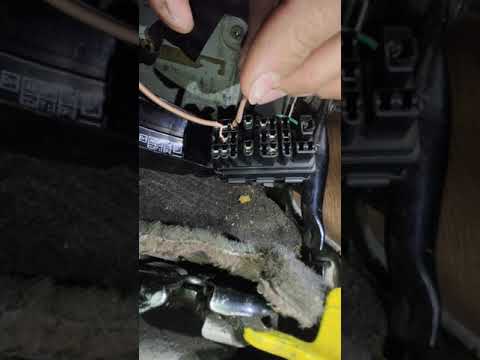

Видео:тойота эстима предохранитель прикуривателяСкачать

тойота эстима предохранитель прикуривателя

Блоки под капотом

Расположение

Общее расположение блоков под капотом

Блоки под капотом

Описание

  1. монтажный блок в моторном отсеке (1MZ-FE)
  2. монтажный блок в моторном отсеке (2AZ-FE)
  3. реле и блок предохранителей дополнительного отопителя (2AZ-FE)
  4. блок предохранителей (2AZ-FE)
  5. передний левый датчик SRS
  6. блок предохранителей (1MZ-FE)
  7. блок реле электродвигателя вентилятора (2AZ-FE)
  8. передний правый датчик SRS.

Монтажный блок

Фото пример

Фото агрегата под капотом

Пример схемы с крышки блока

Схема с крышки блока

Схема

Блок-схема под капотом

Расшифровка предохранителей

BLC 10A

  • Автоматический климат-контроль (двухзонный)
CDS FAN 30A

  • Электропривод вентилятора (модели с мотором 2AZ-FE)
RAD n. 1 15А

  • Аудио система
  • Задний ЖК-дисплей
  • Мультивидение
RAD n. 3 30А

  • Аудиосистема (мультивидение) (модели с 10 динамиками) и задний ЖК-дисплей
VSC 40A

  • Антиблокировочная система (модели VSC)
P / W RH 30A

  • Электрические окна
ПАЛАТКА 5А

  • Электрические жалюзи
КУПОЛ 10А

  • Освещение салона, освещение замка зажигания
ЗАВЕС DX 15A

  • Электрические жалюзи
ЭБУ-В 10А

  • Система управления двигателем, электронная система управления АКПП и иммобилайзер
  • Антиблокировочная система
  • Система TEMS
  • Индикация переключения
  • Электропривод для раздвижных дверей
  • Электроуправление задней двери
  • Помощь при закрытии задней двери
  • Центральный замок
  • Электрические окна
  • Система предупреждения слева в замке зажигания и выключенном освещении
  • Мультиплексная система
  • Люк с электроприводом
  • Приборы
  • Аудио система
  • Задний ЖК-дисплей
  • Мультивидение
  • Фары заднего хода
  • Внутренние лампы
  • Автоматический климат-контроль (двухзонный)
  • Система поддержания скорости
EFI 15A

  • Система управления двигателем, электронная система управления АКПП и иммобилайзер
FR HTR 40A

  • Автоматический климат-контроль (двухзонный)
HAZ-HORN 20A

  • Звуковой сигнал
  • Указатели поворота и аварийные огни
H-LP (LH) 15А

  • Фары (левая, дальняя)
H-LP (LL) 15А

  • Фары (левая, ближняя)
H-LP (RH) 15А

  • Фары (модели с ксеноновыми фарами) (правая, верхняя)
H-LP (RL) 15А

  • Фары (модели с ксеноновыми фарами) (правая, ближняя)
PTC1 50A

  • Автоматический климат-контроль (двухзонный)
PTC2 50A

  • Автоматический климат-контроль (двухзонный)
PTC3 50A

  • Автоматический климат-контроль (двухзонный)

Обозначение реле

  • R1 — Реле фар
  • R2 — Реле заднего обогревателя
  • R3 — Реле муфты кондиционера
  • R4 — реле звукового сигнала
  • R5 — Главное реле системы впрыска

Блок плавких вставок

Схема

Блок-схема предохранителей

Расшифровка

АБС 25А

  • Антиблокировочная система (модели без VSC)

АБС 40А

  • Антиблокировочная система

ALT 140A

  • Система загрузки
  • Система загрузки
  • Размеры (править
  • Подсветка

ALT-S 5A

  • Система загрузки
AMI 100A

  • Внешние потребители
AM2 80A

  • Фары
AM 2-2 30A

  • Система загрузки
ВЕНТИЛЯТОР 50А

  • Электропривод вентилятора

Блок дополнительного отопителя

Схема

R1, R2, R3 — реле дополнительного отопителя
