Тойота Рав 4 на ручной коробке передач

Кроссовер Toyota RAV 4 с механикой встречается реже аналогов, оснащенных автоматической коробкой передач. В зависимости от поколения может использоваться коробка передач вперед на 5 или 6. Автомобили с механической коробкой передач в первых поколениях были полноприводными, поэтому их стали оснащать передним приводом.

Видео:Что значит + и - на коробке автомат? Как пользоваться ручным режимом на АКПП?Скачать

Механическая коробка передач

Автомобили RAV4 с МКПП комплектуются педальным блоком с приводом сцепления. Машина оснащена другим балансиром и ручкой для выбора скоростей; на наконечнике есть пиктограмма с траекториями движения при переключении. В конструкции нет отдельного блока управления АКПП, картер и маховик рассчитаны на использование МКПП. И еще отличается комбинация приборов, в которой не предусмотрена индикация выбранного режима работы АКПП.

В первых вариантах механика предлагала улучшенную динамику при снижении расхода топлива. Позже появились автоматические трансмиссии с большим количеством доработанных ступеней и алгоритмов работы, не уступающие механическим трансмиссиям.

Начиная с поколения XA50, производитель начал использовать вариатор, обеспечивающий плавное изменение скорости и снижающий расход топлива. Механическая коробка передач была доступна с полным приводом до 2018 года, у XA50 механическая коробка передач работает только в паре с передними ведущими колесами.

Видео:Toyota RAV 4 A44 Замена масла в МКПП / Toyota RAV 4 A44 Oil change in manual transmissionСкачать

Устройство и принцип работы механики

Коробка снабжена алюминиевым основанием, на котором размещены валы с неподвижной и подвижной шестернями на подшипниках качения. На крышке расположен механизм выбора ступени, соединенный с коромыслом кабелями в защитной оболочке. Чтобы изменить, вам нужно нажать на педаль и остановить поток мощности, затем переместить ручку в необходимое положение. Выбор производится перемещением блоков шестерен по пазам.

Для обеспечения плавного включения передач предусмотрены синхронизаторы (кроме заднего хода).

Особенности

Для смазки шестерен и подшипников используется специальное трансмиссионное масло, которое заливается в картер. Корпус снабжен навинчивающимися крышками для проверки уровня и добавления смазки. Насоса в конструкции нет, масло подается брызгами. Главная пара и дифференциал расположены внутри картера. На машинах с полным приводом в конструкции предусмотрена коробка передач со сцеплением на задней оси, на выходе — фланец для соединения карданного вала.

Плюсы

Преимущества автомобилей с МКПП, отмеченные в отзывах владельцев:

• возможность принудительного включения ступени при движении в сложных дорожных условиях;
• быстрый разгон (по сравнению с АКПП);
• способность переносить большие нагрузки;
• уменьшенный расход топлива;
• простота ремонта и обслуживания КПП.

Минусы

Недостатки механической коробки передач:

• необходимость постоянно менять и нажимать педаль сцепления при движении в пробках;
• при неаккуратной работе со сцеплением можно обжечь фрикционные накладки;
• иногда необходимо несколько раз нажать на педаль сцепления для включения задней передачи;
• необходимость периодически проверять уровень масла в картере;
• коррозия клеммных втулок кабеля, вызывающая затруднения при перемещении;
• быстрый износ синхронизаторов, что приводит к самопроизвольному отключению скоростей.

Видео:На вариаторе как на механике Toyota RAV4 2020Скачать

В каких поколениях Тойота РАВ 4 стоит механика

Механическая трансмиссия использовалась на следующих поколениях кроссовера:

• XA10 с двигателем 3S-FE мощностью 128 или 135 л.с., а также с любым вариантом кузова. При использовании 5-ступенчатой ​​механической трансмиссии с увеличивающейся скоростью автомобиль оснащался гидромеханической блокировкой межосевого дифференциала, что увеличивало внедорожные возможности автомобиля.

• XA20 с 2-литровым двигателем 1AZ-FE мощностью 147 л.с в комплекте с. (после рестайлинга увеличился до 150 л с.). Синхронизированная механическая коробка передач с 5 передачами переднего хода предлагалась только для 5-дверных вариантов, короткобазные и 3-дверные автомобили поставлялись только с автоматической коробкой передач.

• XA30 с агрегатом 1AZ-FE мощностью 152 л.с и системой полного привода. После модернизации в 2010 году использовался двигатель 3ZR-FAE мощностью 148 лошадиных сил, который мог работать с механической коробкой передач и устанавливался на автомобили с передним или полным приводом. Иногда встречается модификация 3ZR-FAE, которая имеет объем 158 литров и предназначена для рынков США и Ближнего Востока. Независимо от года выпуска и мощности использовалась 5-ступенчатая унифицированная коробка.

• XA40 с двигателем 3ZR-FAE 146 л.с., который ставился на автомобили с передним или полным приводом. Трансмиссия отличалась введением 6-й передачи, что позволило снизить расход топлива и повысить акустический комфорт внутри автомобиля.

• XA50, оснащенный 2,0-литровым бензиновым двигателем M20A-FKS, развивающим вместе с. Механическая коробка доступна только для модификации с передним приводом; при заказе автомобиля с полным приводом устанавливается вариатор или 8-ступенчатая гидромеханическая трансмиссия. Версия с механической коробкой передач оснащена кнопочным переключателем для выбора режима работы двигателя в зависимости от дорожных условий.

Видео:Aisin K120. Toyota Camry, RAV 4. Вариатор с механической передачей!?Скачать

Технические характеристики Тойоты РАВ 4 с ручной коробкой

Основные технические параметры кроссоверов RAV4 с МКПП приведены в таблице. Значения указаны для 5-дверных кузовов (относится к поколениям XA10 и XA20). Модификации с МКПП отличаются небольшой снаряженной массой 10-20 кг, что незначительно влияет на динамические возможности и расход топлива.

В таблице показано постепенное увеличение массы автомобиля, связанное с увеличением габаритов салона и повышением пассивной безопасности.

При этом наблюдается падение расхода бензина и улучшение динамических характеристик.

Видео:Нужно ли менять масло в механической коробке передач. Просто о сложномСкачать

Возможные поломки механической коробки передач

Основные неисправности механической трансмиссии RAV4:

1. Повышенный рабочий шум из-за падения уровня масла. Необходимо слить оставшуюся жидкость и убедиться в отсутствии металлической стружки в жидкости, образующейся при разрушении шестерен или подшипников. После заливки свежего масла посторонний шум должен исчезнуть.
2. Утечки масла через поврежденные сальники, ремонт заключается в установке новых уплотнительных колец и доливке смазки до необходимого уровня.
3. Не работают фонари заднего хода, проблема возникает при поломке концевого выключателя или обрыве проводки. Необходимо установить новый контактный механизм или восстановить целостность кабеля.
4. Проблемы с переключением передач из-за несоосности коромысла или повреждения синхронизаторов. Ремонт заключается в регулировке длины тросов или капитальном ремонте МКПП с заменой изношенных элементов. В то же время следует проверить состояние диска сцепления, который быстро изнашивается при неосторожном использовании.
5. Самопроизвольная остановка повышающей передачи из-за износа сцепления, шестерни или ступицы. Для восстановления работоспособности необходимо будет разобрать коробку и заменить поврежденные детали. При износе синхронизатора наблюдается раскачивание рычага переключения передач, возникающее при разгоне или выпуске газа. Дальнейшее развитие кольца приводит к самопроизвольной остановке скорости.
6. Постепенно ослабьте винты, удерживающие пластину, удерживающую подшипники в корпусе. В результате выходит из строя шестерня подъемной ступени и часть вторичного вала, отмечаются случаи поломки картера. Необходимо снять коробку для разборки и устранения неисправностей с последующим капитальным ремонтом.

Многие владельцы автомобилей с механической коробкой передач замечают плавный тихий гул при движении задним ходом.

Причина — профиль шестерен и высокое передаточное число. Шум не является неисправностью, если нет посторонних звуков при движении вперед. Автомобили с 6-ступенчатой ​​коробкой передач часто испытывают вой при движении на 1-й передаче. Посторонний гул не считается неисправностью, пока остальные обороты работают нормально и в масле нет сколов.

Видео:Вариатор с механической первой передачей. Технология будущего лучших CVTСкачать

🎬 Видео

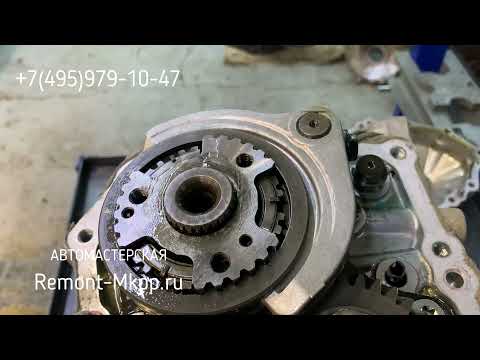

Ремонт и диагностика коробки передач (МКПП) Toyota RAV4Скачать
