Daewoo Espero предохранители и реле

Daewoo Espero предохранители и реле Инфинити

Daewoo Espero выпускался в 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998 и 1999 годах. В нашем материале вы найдете описание блоков предохранителей и реле Daewoo Espero со схемами и фотографиями блоков, а также а также их расположение. Обратите внимание на предохранитель, отвечающий за прикуриватель.

Дэу Эсперо

Видео:daewoo espero Блок - реле и предохранителей (скриншот поможет)Скачать

daewoo espero Блок - реле и предохранителей (скриншот поможет)

Блоки в салоне

Блок предохранителей

Доступ к блоку в салоне

Находится под панелью приборов со стороны водителя, за защитной крышкой

Фото агрегата в салоне

Текущая схема вашего Daewoo Espero должна быть прикреплена к задней части.

Текущая компоновка блока предохранителей в салоне

Общая схема

Схема блока предохранителей в салоне

Описание предохранителей

110А ЕСМ, ЕСМ
2Реле топливного насоса 20А
320А Указатели поворота, стоп-сигналы, наружные зеркала заднего вида
4Стеклоочиститель 30А
5Двигатель вентилятора охлаждения 30А
620А Система АБС, система кондиционирования, вентилятор электронагревателя
7Электрические стеклоподъемники 30А
восемьАудиосистема 10А, иммобилайзер (4/95^)
девять20А Обогрев заднего стекла, подогрев зеркал
10Двигатель вентилятора охлаждения 30А
одиннадцатьПодсветка 10А
1210A Электронный блок управления двигателем, электронный блок управления КПП, форсунки, датчик скорости автомобиля
1320 / 25A Прикуриватель, генератор, часы, клаксон, иммобилайзер (^ 4/95)
1410А Панель приборов
1520A Аварийный проблесковый маячок, освещение салона, освещение багажного отделения, антенна
16Подушка безопасности 20А
1710А АБС
1830A Звуковой сигнал, центральный замок, команда открывания крышки багажника

Предохранитель № 13 отвечает за прикуриватель.

Блок реле над педалью сцепления

Схема

Блок-схема реле

Назначение реле

АРог (96169875)
БРеле указателей поворота (94798678, 90240050)
СРеле освещения салона (90229206)
ДРеле фар (90229206)
А ТАКЖЕРеле дневного света (90376920) Блок управления ABS (16162899)

Блок реле на левой стойке

Схема

Блок-схема реле

Обозначение

R1Спойлер реле спойлера (96149299)
R2Реле топливного насоса (90191753)
R3Реле фар (96098561)
R4Реле обогревателя заднего стекла и зеркала (96116223)

Реле центрального замка (90191825) можно разместить отдельно на противоположной стойке (справа).

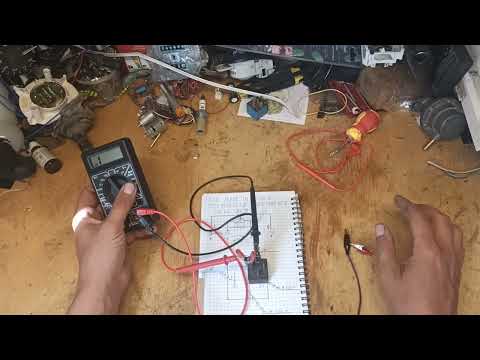

Видео:Как подключить и проверить реле 90244312-A Маде Корея от Дэу Эсперо. Relay 90244312-A Daewoo EsperoСкачать

Как подключить и проверить реле 90244312-A Маде Корея от Дэу Эсперо.  Relay 90244312-A Daewoo Espero

Блок предохранителей и реле под капотом

Этот блок расположен в левой части моторного отсека, рядом с аккумулятором.

блок под капотом

Пример схемы с защитной крышкой

Схема на крышке под капотом

Фото агрегата под капотом

Блок-схема под капотом

Расшифровка элементов схемы

1920 / 30A Передние противотуманные фары
ветрыНагреватель 30А 10А Реле кондиционера
21 год10A Дальний свет с левой стороны
2210А Дальний свет на правой стороне
2310А Ближний свет левой стороны
2410А Ближний свет правой стороны
2540А АБС, основной источник питания
Реле
R1Реле стеклоочистителя (94788146)
R2Реле селектора коробки передач (P / N) (90376920)
R3Реле вентилятора охлаждения (высокая скорость) (90376920)
R4Реле противотуманных фар (90057745)
R5Реле нагревателя (90376920)
R6Не используется
R7Реле звукового сигнала (90376920)
R8Не используется
R9Реле климат-контроля (90229206)
R10Не используется
R11Реле вентилятора охлаждения (низкая скорость) (90229206)
