Где Находится Датчик Температуры На Camry 40

Где Находится Датчик Температуры На Camry 40 Тойота

Датчик температуры всасываемого воздуха — одна из многих систем и датчиков в автомобиле. Неисправность может напрямую сказаться на работе двигателя, особенно в холодное время года.

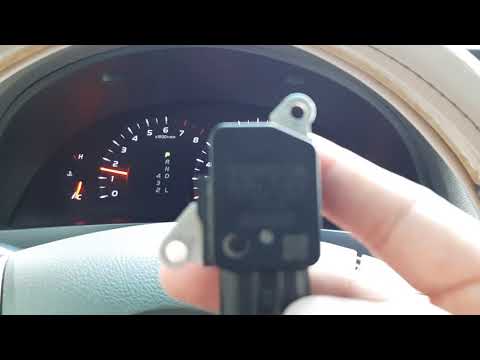

Видео:С этой проблемой столкнется каждый владелец Toyota Camry 40Скачать

С этой проблемой столкнется каждый владелец Toyota Camry 40

Что такое датчик всасываемого воздуха и где он находится

датчик температуры всасываемого воздуха (сокращенно DTVV или IAT на английском языке) необходим для регулирования топливной смеси, подаваемой в двигатель. Это необходимо для нормальной работы двигателя в различных температурных условиях. В результате неисправность датчика температуры всасываемого воздуха в коллекторе грозит чрезмерным расходом топлива или нестабильной работой двигателя.

Dtvv расположен на корпусе воздушного фильтра или за ним. Это зависит от конструкции автомобиля. Либо он работает отдельно, либо может быть частью датчика массового расхода воздуха (MAF).

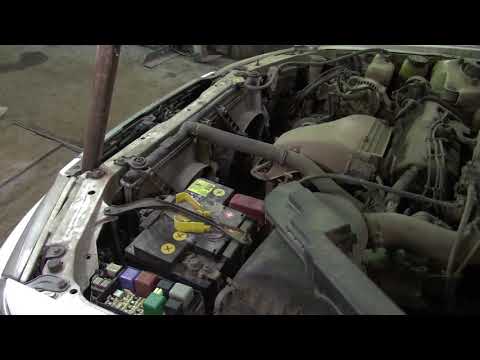

Видео:Toyota Camry 40. 2010 год 2,4. Замена датчика температуры без слива антифриза.Скачать

Toyota Camry 40. 2010 год 2,4. Замена датчика температуры без слива антифриза.

Неисправен датчик температуры воздуха на впуске

Есть несколько признаков того, что датчик температуры воздуха на впуске не работает должным образом. Включено:

  • Двигатель остановлен (особенно в холодное время года);
  • Минимальное время двигателя слишком велико или слишком мало;
  • Проблемы с запуском двигателя (в сильные морозы);
  • Снижение мощности двигателя;
  • Чрезмерный расход топлива.

Неисправности могут быть вызваны следующими причинами:

  • Механическое повреждение сенсора из-за воздействия твердых частиц;
  • Потеря чувствительности из-за загрязнения (повышенная инерционность переходных процессов);
  • Недостаточное напряжение в электросистеме автомобиля или плохие электрические соединения;
  • Выход из строя сигнальной проводки датчика или его неисправность;
  • Короткое замыкание внутри IAT;
  • Загрязнение контактов датчика.

Видео:Меняй этот датчик, если у тебя такие же признакиСкачать

Меняй этот датчик, если у тебя такие же признаки

Проверьте датчик температуры воздуха на входе

Прежде чем проверять датчик температуры воздуха на впуске, нужно понять, как он работает. Датчик представляет собой термистор. В зависимости от температуры воздуха на входе DTVV меняет свое электрическое сопротивление. Сигналы, генерируемые в этом случае, отправляются в ECM для получения правильного отношения топлива. Диагностика датчика температуры всасываемого воздуха должна производиться на основании измерения сопротивления и величины исходящих от него электрических сигналов.

Тест начинается с расчета сопротивления. Для этого снимите датчик с машины с помощью омметра. Процедура выполняется путем отключения двух проводов и подключения их к измерительному прибору (мультиметру). Измерения проводились в двух режимах работы двигателя. Холодно и на полной скорости.

Измерение сопротивления датчика

В первом случае сопротивление будет большим (несколько кОм). Во-вторых. Низкое сопротивление (до 1 кОм). Инструкции по эксплуатации датчика всегда содержат таблицу или график со значениями сопротивления в зависимости от температуры. Большие отклонения говорят о неисправности устройства.

Для примера приводим таблицу с таблицей соотношения температуры и сопротивления датчика всасываемого воздуха для двигателей автомобиля ВАЗ 2170 Лада Приора:

Температура приточного воздуха, ° ССопротивление, кОм
-4039,2
-тридцать23
-ветры13,9
-108,6
 5.5
103,6
ветры2,4
тридцать1,7
401.2
500,84
600,6
700,45
800,34
900,26
сотня0,2
1100,16
1200,13

На следующем этапе проверьте подключение кабелей к блоку управления. То есть используйте тестер, чтобы убедиться, что любой контакт заземления является проводящим. Используйте омметр, подключенный между разъемом датчика температуры и отсоединенным разъемом управления. В этом случае значение должно быть 0 Ом (обратите внимание, что в этом случае требуется контактная схема). Проверьте каждую дорожку на разъеме датчика с помощью омметра при отключенном заземлении разъема.

Измерение сопротивления DTVV для Toyota Camry XV20

Например, для проверки сопротивления датчика на Toyota Camry XV20 с 6-цилиндровым двигателем необходимо подключить омметр (мультиметр) к выходам датчиков 4a и 5a (см. Рисунок).

Однако чаще всего ДТВВ имеет два выхода термисторов, между которыми необходимо проверять сопротивление элемента.

Также предлагаем схему подключения IAT в автомобиле Hyundai Matrix:

Гибридная матрица ДТВВ со схемой подключения ДАД

Последний этап проверки — узнать напряжение на разъеме. В этом случае нужно включить зажигание автомобиля. Величина электрического сигнала должна составлять 5 В (для некоторых моделей ДТВВ это значение может быть другим, укажите это в паспортных данных).

Датчик температуры всасываемого воздуха — полупроводниковый прибор. Следовательно, его настройка невозможна. Остается только почистить контакты, проверить сигнальные провода и полностью заменить прибор.

Видео:Симптомы и признаки неисправности датчика температуры ОЖ. Назначение и проверка ДТОЖСкачать

Симптомы и признаки неисправности датчика температуры ОЖ. Назначение и проверка ДТОЖ

Ремонт датчика температуры воздуха на впуске

Как отремонтировать датчик температуры.

Самый простой вид ремонта IAT. Уборка. Для этого вам понадобится очищающая жидкость (очиститель углеводов, спирт или другое очищающее средство). Однако помните, что вам нужно много работать, чтобы не повредить внешние контакты.

Если вы столкнулись с проблемой, когда датчик показывает неправильную температуру, вы можете отремонтировать его вместо полной замены. Для этого купите термистор с такими же или похожими характеристиками, который уже имеет термистор в машине.

Суть ремонта — пайка и замена в корпусе датчика. Для этого вам понадобится паяльник и сопутствующие навыки. Преимущество ремонта заключается в том, что вы экономите много денег, потому что термистор стоит около доллара или меньше.

Видео:Где находиться Датчик температуры охлаждающей жидкости Toyota corolla.Скачать

Где находиться Датчик температуры охлаждающей жидкости Toyota corolla.

Замена датчика температуры воздуха на впуске

Процедура замены несложная и не занимает много времени. Датчик фиксируется 1-4 болтами, чтобы его можно было открутить, и простым движением отсоедините разъем питания, чтобы снять датчик забора воздуха с гнезда.

При покупке нового датчика убедитесь, что он подходит вашему автомобилю. Цена его колеблется от 30, 60 в зависимости от марки и производителя автомобиля.

Один источник

Автомобильный двигатель. Это сложная система, которую посещают несколько датчиков. Одним из наиболее важных является так называемый датчик охлаждающей жидкости, который контролирует температуру и предотвращает перегрев двигателя. Действительно, срок службы этого устройства сокращается из-за его эксплуатации, потому что в случае его выхода из строя можно потерять перегрев, что просто недопустимо.

Где датчик температуры на Камри 40

💡 Видео

Если откажет датчик вентилятора на Тойоте Камри Грация, что будет если отключитьСкачать

Если откажет датчик вентилятора на Тойоте Камри Грация, что будет если отключить

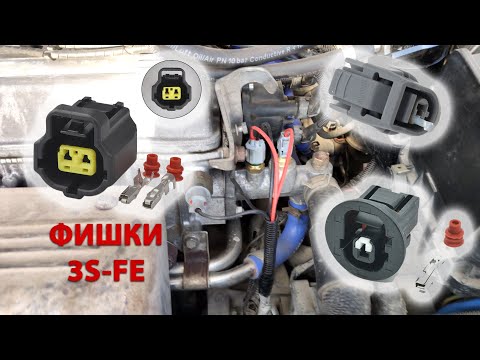

Замена фишек датчиков ОЖ Toyota Camry SV40Скачать
